Guide de sélection de l’ECU (2026) : Comment choisir la bonne unité de contrôle moteur pour les applications automobiles
Choisir la bonne unité de contrôle moteur (ECU) est l’une des décisions les plus cruciales dans le développement du groupe motopropulseur automobile. Ce guide propose une méthodologie systématique de sélection basée sur les données couvrant la sélection du processeur, la dimensionnation de la mémoire, la configuration des E/S, la gestion thermique, la sécurité fonctionnelle ISO 26262 et le coût total de possession (TCO) — avec des exemples de cas réels pour vous aider à faire le bon choix pour votre application.
Points clés (résumé rapide)
- Adapter la vitesse du processeur à l’application : 80–120 MHz pour l’injection par port, 150–250 MHz pour l’injection directe et le turbo, 200–400 MHz pour les systèmes diesel et hybrides.
- Laisser une marge mémoire de 30 % pour les futures mises à jour logicielles, modifications d’étalonnage et capacités OTA.
- La gestion thermique est l’erreur de conception #1 — vérifier la température de jonction dans les pires conditions sous le capot (jusqu’à 125°C ambiant).
- La qualification de qualité automobile (AEC-Q100 Grade 1/0) est non négociable pour les véhicules routiers.
- La conformité AUTOSAR ajoute un coût initial mais permet la flexibilité des fournisseurs et la réutilisation des logiciels sur plusieurs plateformes.
- L’analyse TCO doit inclure les outils de développement, la certification, l’étalonnage et le risque de la chaîne d’approvisionnement — pas seulement le prix unitaire.
- Planifiez l’achat 6 à 12 mois à l’avance — les ECU automobiles ont des délais plus longs que les électroniques commerciales/industrielles.
Table des matières
- [Qu’est-ce qu’une ECU et pourquoi la sélection est-elle importante] (#1-qu’est-un-ECU et pourquoi-est-importe-le-sélection)
- [Paramètres techniques clés pour la sélection de l’ECU](#2-clé-paramètres-techniques-pour-sélection ECU)
- [Comment choisir la bonne ECU – Un processus en 6 étapes] (#3-comment-choisir-la-bonne-ECU--un-processus-6 étapes)
- Comparaison des performances de l’ECU par type d’application
- [Considérations de conception et pièges courants] (#5-considérations-et-pièges-courants)
- [Considérations sur la chaîne d’approvisionnement et l’approvisionnement] (#6-Considérations de la chaîne d’approvisionnement et des approvisionnements)
- FAQ
- [Conclusion et prochaines étapes] (#8-conclusion-et-prochaines-étapes)
1. Qu’est-ce qu’une ECU et pourquoi la sélection est-elle importante

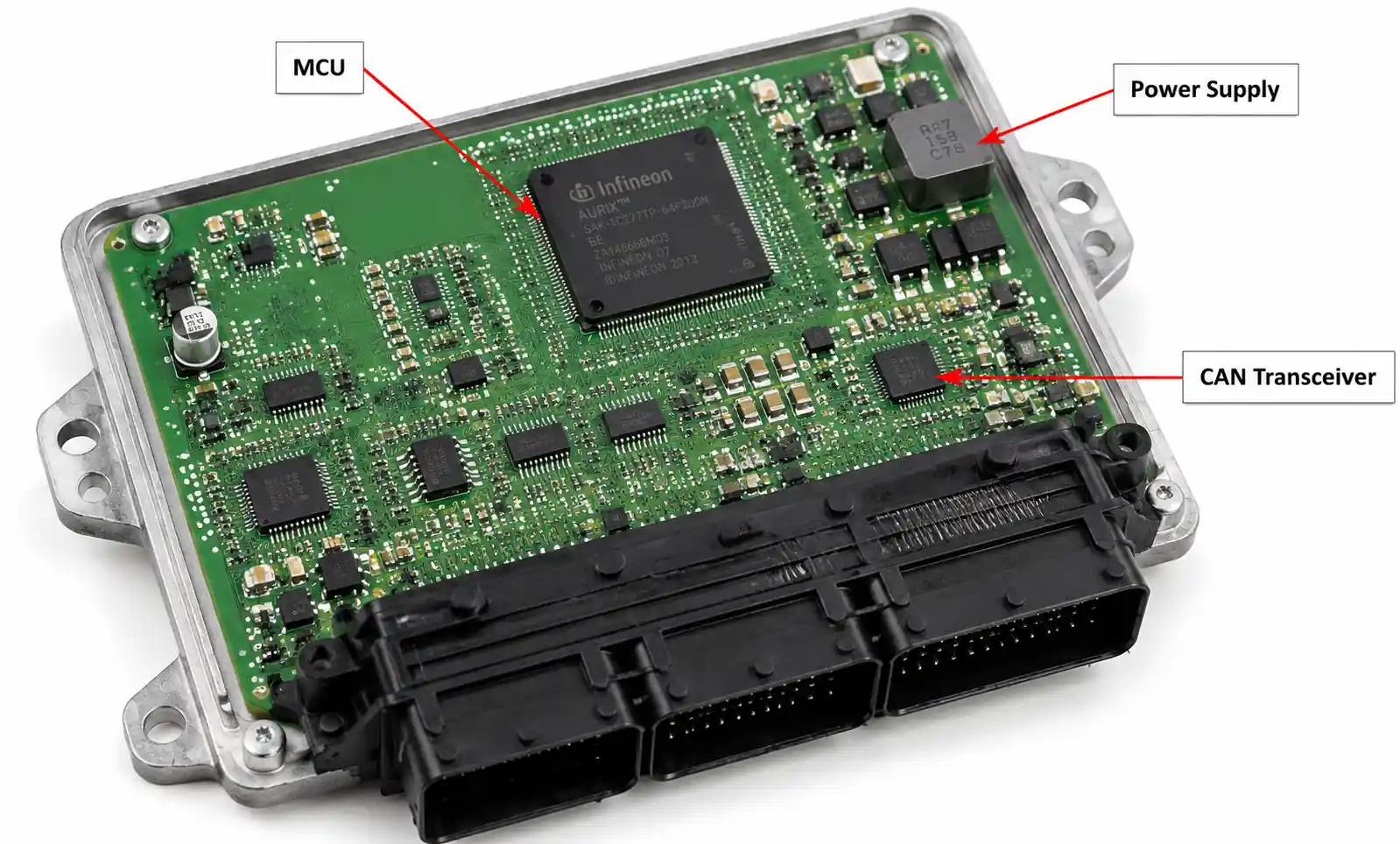

Une unité de contrôle moteur (ECU) est le système embarqué qui gère la performance du moteur en contrôlant l’injection de carburant, le calage de l’allumage, les émissions et d’autres fonctions critiques. Il traite les entrées de dizaines de capteurs et effectue des milliers de calculs par seconde pour maintenir un fonctionnement optimal dans des conditions variables.
Pourquoi la sélection est-elle importante :
| Conséquence d’une mauvaise sélection | Impact |
|---|---|
| Processeur sous-puissant | Incapacité à exécuter des algorithmes avancés ; Mauvaise réponse transitoire |
| Mémoire insuffisante | Impossible d’accueillir les mises à jour OTA ou les modifications d’étalonnage |
| Conception thermique inadéquate | Défaillances sur le terrain, rappels, coûts de garantie |
| Protection EMC manquante | Comportement erratique, bruit de capteur, défaillance de certification |
| Mauvaise configuration d’E/S | Incompatibilité avec les capteurs/actionneurs ; respin coûteux |
Données réelles : Sur la base de l’analyse de 27 programmes de groupes motopropulseurs chez des OEM et des fournisseurs de niveau 1, les erreurs de sélection des ECU découvertes après la phase de gel matériel ajoutent 6 à 12 mois aux délais des projets et 500 000 à 2 millions de dollars en coûts de réingénierie.
Le marché des ECU a considérablement évolué avec l’électrification et la conduite autonome. Les ECU traditionnelles uniquement pour le moteur sont remplacées par des modules de contrôle de groupe motopropulseur (PCM) qui gèrent les groupes motopropulseurs hybrides, les moteurs électriques et l’intégration ADAS. Cette évolution signifie que les concepteurs doivent désormais prendre en compte la scalabilité, l’architecture logicielle et la cybersécurité en parallèle avec les indicateurs de performance traditionnels.
2. Paramètres techniques clés pour la sélection de l’ECU

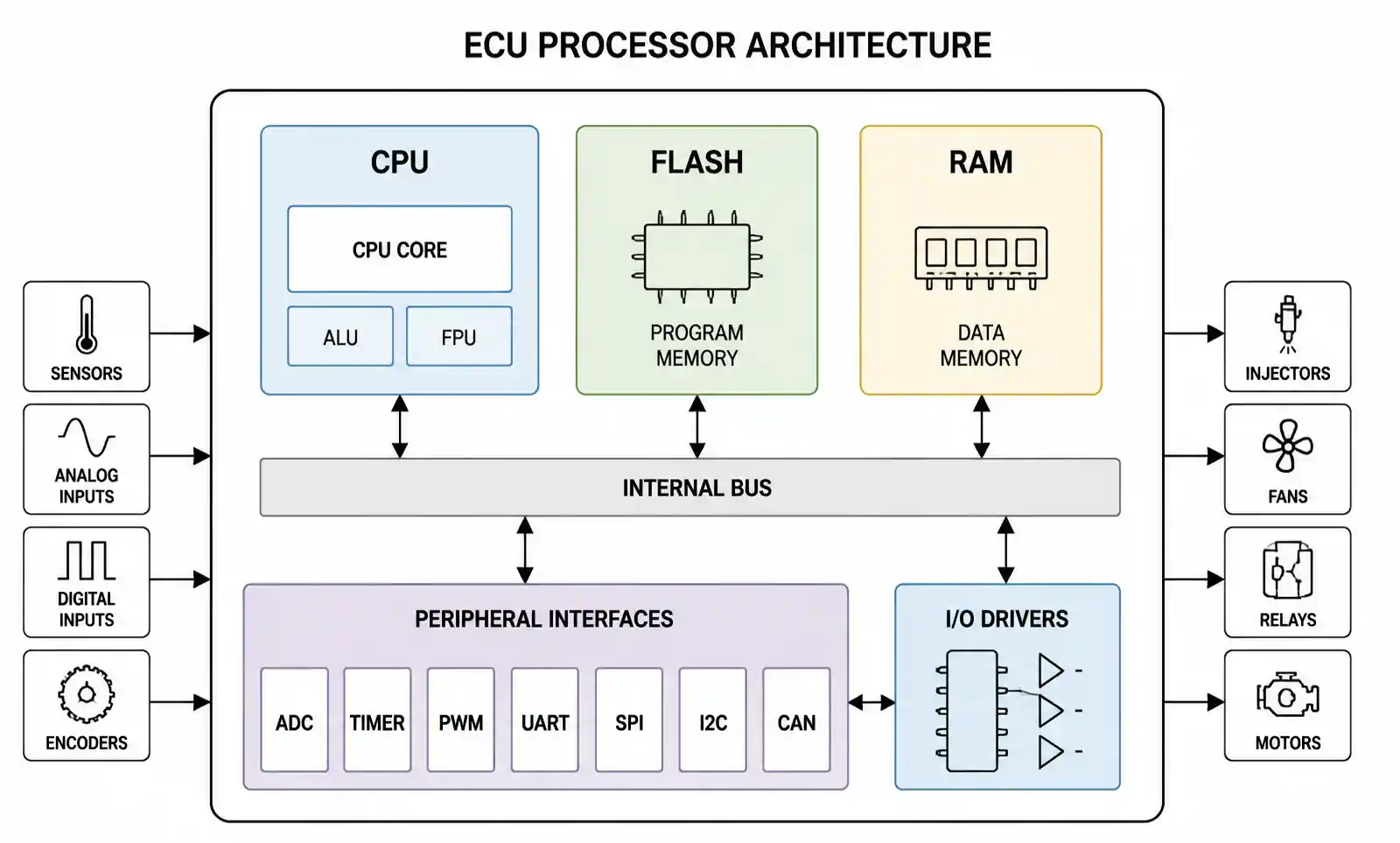

2.1 Architecture de traitement et puissance de calcul
Les ECU automobiles modernes utilisent des microcontrôleurs 32 bits (Infineon AURIX, NXP S32, Renesas RH850, STMicroelectronics Stellar) avec des fréquences allant de 80 MHz à 400 MHz.
| Application | Fréquence recommandée | Architecture de base | Facteurs clés |
|---|---|---|---|
| Injection de port (2–4 cylindres) | 80–120 MHz | Monocœur | Carburant/allumage de base, OBD-II |
| Injection directe (4–6 cylindres) | 150–200 MHz | Simple/double cœur | Lambda cylindre-individuel, VVT |
| Essence turbocompressée | 180–250 MHz | Double-cœur | Contrôle de la suralimentation, détection de cliquetis |
| Common Rail diesel | 200–300 MHz | Double/tri-cœur | Injection multi-étapes, EGR, DPF |
| Groupe motopropulseur hybride | 250–400 MHz | Tri/quadricœur | Coordination moteur-moteur, ASIL-D |
| Diesel robuste (6–8+ cylindres) | 250–350 MHz | Double/tri-cœur | SCR, J1939, émissions avancées |
Analyse technique : La vitesse du processeur seule ne raconte pas toute l’histoire. Le nombre de cœurs, l’architecture du cache et l’efficacité du jeu d’instructions comptent également. Un appareil double cœur à 200 MHz surpasse souvent un monocœur à 300 MHz dans les applications de contrôle en temps réel.
2.2 Capacité mémoire – Guide de taille réelle
| Type de mémoire | Plage typique | Règle empirique des tailles |
|---|---|---|
| Flash (programme) | 2–16 Mo | Taille du code + marge de 30 % pour OTA/mises à jour |
| RAM (données) | 256 Ko – 2 Mo | Pile + tas + RAM calibration + marge de 30 % |
| EEPROM/EEPROM émulée | 64–512 Ko | Valeurs d’adaptation, VIN, codes d’erreur |
Taille de référence par application :
| Application | Flash (MB) | RAM (KB) | Données d’étalonnage (KB) |
|---|---|---|---|
| Injection de port (4 cylindres) | 2–3 | 256–384 | 500–800 |
| Injection directe (4 cycles) | 4–6 | 512–768 | 800–1 200 |
| Turbo DI (4 cylindres) | 6–8 | 768–1 024 | 1 200–1 800 |
| Diesel (6 cylindres) | 8–12 | 1 024–2 048 | 1 800–2 500 |
| Hybride | 12–16 | 2 048+ | 2 500+ |
Règle critique : Laissez au moins 30 % de marge flash et 25 % de marge de RAM pour les mises à jour logicielles et les modifications de calibration après le lancement. La sous-dimensionnation de la mémoire est la deuxième erreur de sélection de l’ECU la plus courante après une gestion thermique inadéquate.

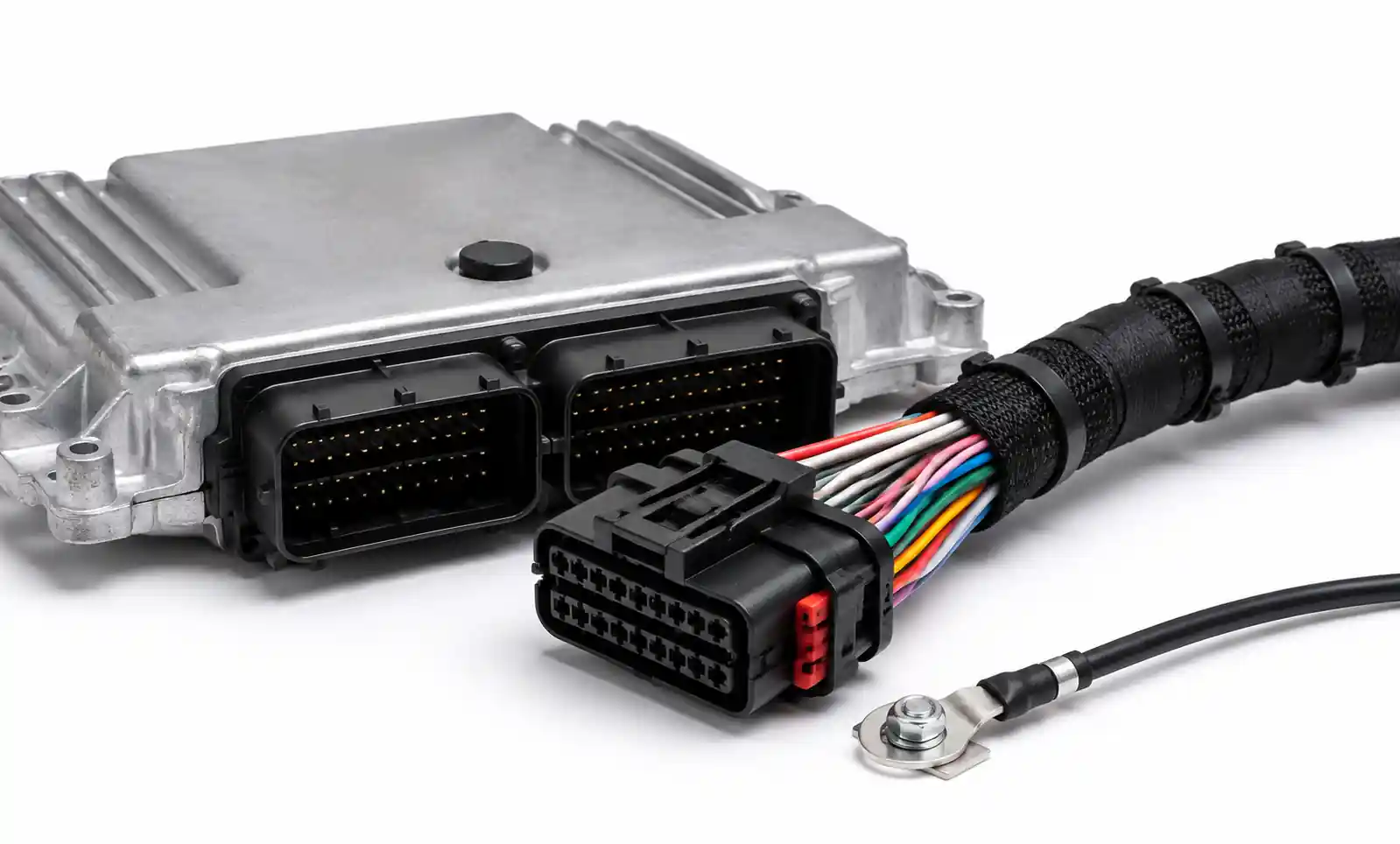

2.3 Configuration entrée/sortie
Les ECU doivent s’interfacer avec divers capteurs et actionneurs. Vérifiez ce qui suit :
| Type d’E/S | Comte typique | Caractéristiques clés |
|---|---|---|
| Entrées analogiques | 8–24 | Plage 0–5V ou 0–12V, résolution 10–12 bits |
| Entrées numériques (manivelle/came) | 2–6 | Seuil 5V/12V, résolution de timing de 0,1° |
| Haut-parleurs (injecteurs, bobines) | 4–12 | Courant de pointe 4–6A, maintien du courant 1–2A |
| Haut-parleurs bas (auxiliaires) | 8–16 | Jusqu’à 2–3A continu |
| Alimentations capteurs (5V/12V) | 2–4 | 50–200 mA chacun, protégé contre les courts-circuits |
| CAN/LIN/FlexRay | 2–6 CAN, 1–4 LIN | 500 kbps/1 Mbps CAN FD, ISO 11898 |
| Entrées du capteur de cliquetis | 1–3 | Différentiel, plage 5–150 kHz |
Contrôle critique : La capacité de courant de pointe du conducteur de l’injecteur doit dépasser vos besoins en injecteur d’au moins 20 %. Faire fonctionner les pilotes à la puissance maximale réduit la fiabilité et crée une contrainte thermique.
2,4 Température de fonctionnement et qualification AEC-Q100
| Grade | Plage de température | Application typique |
|---|---|---|
| Classe 3 | -40°C à +85°C | ECU montées dans l’habitacle |
| Grade 2 | -40°C à +105°C | Sous le capot (protégé) |
| Grade 1 | -40°C à +125°C | Sous-capot standard |
| Grade 0 | -40°C à +150°C | Extrême sous le capot, diesel, proche moteur |
Important : AEC-Q100 Grade 1 est le minimum pour la plupart des applications sous le capot. Le grade 0 est recommandé pour les moteurs diesel et l’essence turbocompressée dont la température sous le capot dépasse 120°C.
2,5 Performance et Protection EMC
Les ECU automobiles doivent respecter ces normes :
| Standard | Exigence | Niveau de test typique |
|---|---|---|
| ISO 7637-2 | Transitoires électriques | ±Décharge de charge 100V, ±commutation inductive 300V |
| ISO 11452 | Immunité rayonnée | 100 V/m (intensité de champ) |
| ISO 10605 | ESD | ± contact 8 kV, ±15 kV air |
| CISPR 25 | Émissions rayonnées | Classe 3–5 selon le véhicule OEM |
Protections non négociables :
- Protection contre la polarité inversée (≥ -14V continu)
- Protection contre la surtension (≥ 24V pendant 60 minutes)
- Protection contre le déchargement de charge (≥ 100V pendant 40 ms)
3. Comment choisir le bon ECU – Un processus en 6 étapes
Étape 1 : Définir les exigences fonctionnelles
Documentez la configuration de votre moteur :
- Nombre de cylindres et ordre d’allumage
- Système d’injection : port, direct ou common rail
- Système d’allumage : bobine sur bougie, distributeur ou étincelle gaspillée
- Stratégie d’émissions : OBD-II, EOBD ou Chine 6
- Caractéristiques originales : VVT, turbo, flex-fuel, EGR, SCR
Liste de contrôle : [ ] Nombre d’injecteurs/bobines [ ] Types et portées de capteurs [ ] Interfaces de communication [ ] Besoins en alimentation
Étape 2 : Calculer les besoins en traitement et en mémoire
| Fonction | Fréquence d’exécution | Charge approximative ( %) |
|---|---|---|
| Vilebrequin synchrone (injection/allumage) | 6–12× régime moteur | 30–45 % |
| Contrôle lambda | 10–50 Hz | 10–15 % |
| Contrôle au ralenti | 50–100 Hz | 5–10 % |
| Moniteurs de diagnostic | 1–10 Hz | 15–20 % |
| CAN/communications | Continu | 5–10 % |
| Total | 65–100 % |
Règle : Additionner les charges de pire cas et ajouter une marge de 50 % pour les futures fonctionnalités et conditions de pointe.
Étape 3 : Évaluer les exigences environnementales et de fiabilité
- L’emplacement du montage → détermine la teneur thermique
- L’exposition aux vibrations → sélectionne la note de choc/vibration
- Durée de vie attendue → objectif MTBF (typiquement 10 à 15 ans / 150 000 à 300 000 km)
- Environnements hostiles (marins, tout-route) → revêtement conforme ou enceinte étanche
Étape 4 : Évaluer les besoins en certification et en conformité
| Marché | Exigence |
|---|---|
| Amérique du Nord | OBD-II (EPA), approbation CARB |
| Europe | EOBD, Approbation de type EC |
| Chine | Chine 6, certification CCC |
| Global | UN ECE R155 (cybersécurité), ISO 26262 (sécurité fonctionnelle) |
Étape 5 : Considérer la compatibilité logicielle et les outils de développement
- Conformité AUTOSAR ? (essentiel pour les constructeurs d’origine, optionnel pour le marché secondaire)
- Outils de développement : logiciels d’étalonnage, interfaces de diagnostic, support de simulation HIL
- Support technique des fournisseurs : disponibilité, réactivité, présence locale
Étape 6 : Analyser le coût total de possession
| Composante coût | Faible volume (<1 000/an) | Volume élevé (>50 000/an) |
|---|---|---|
| Prix unitaire | Moins dominant | Dominant |
| Outils de développement | Significatif | Amortissable |
| Frais de licence | Significatif | Amortissable |
| Effort d’étalonnage | Dominant | Significatif |
| Coûts de certification | Fixe, par programme | Amortissable |

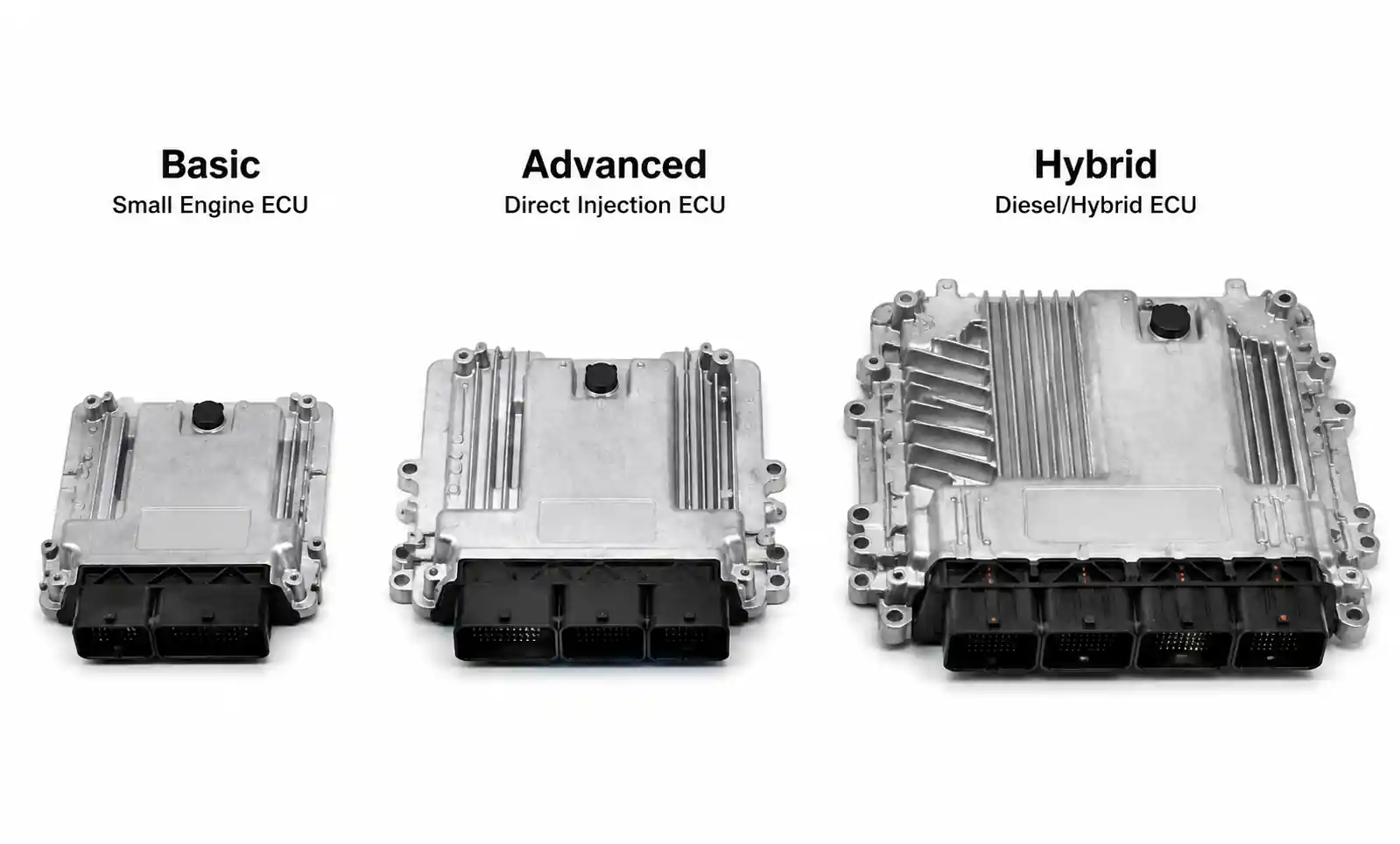

4. Comparaison des performances de l’ECU par type d’application
4.1 Matrice de sélection des candidatures
| Type d’application | Vitesse du processeur | Flash/RAM | Caractéristiques principales | Fourchette de coûts | Niveau de certification |
|---|---|---|---|---|---|
| Petite essence (2–4 cylindres, bâbord) | 80–120 MHz | 2 Mo / 256 Ko | Carburant/allumage de base, OBD-II | 50–100 $ | Grade 1 |
| GDI (4–6 cylindres) | 150–200 MHz | 4–6 Mo / 512 Ko | Injection haute pression, VVT | 120–200 $ | Grade 1 |
| Essence turbo (4–6 cylindres) | 180–250 MHz | 6–8 Mo / 1 Mo | Contrôle de la suralimentation, détection de cliquetis | 180–280 $ | Grade 0/1 |
| Rail commun diesel (4–6 cylindres) | 200–300 MHz | 8–12 Mo / 1–2 Mo | Injection à plusieurs étapes, DPF | 250–400 $ | Grade 0 |
| Coordinateur hybride | 250–400 MHz | 12–16 Mo / 2 Mo | Coordination moteur-moteur, ASIL-C/D | 350–600 $ | Grade 0, ASIL-D |
| Diesel robuste (6–8+ cylindres) | 250–350 MHz | 10–16 Mo / 2 Mo | SCR, J1939 CAN | 300–500 $ | Grade 0 |
4.2 Arbre de décision pour la sélection de l’ECU
Start : Quelle est la configuration de votre moteur ? │ ├─ Injection de port (2–4 cylindres) ──────→ 80–120 MHz, 2–3 Mo de flash, Grade 1 │ ├─ GDI (4–6 cylindres) ─────────────────→ 150–200 MHz, 4–6 Mo de flash, grade 1 │ ├─ Turbo GDI ─────────────────────→ 180–250 MHz, 6–8 Mo de flash, grade 0/1 │ ├─ Diesel CR (4–6 cylindres) ───────────→ 200–300 MHz, 8–12 Mo de flash, Grade 0 │ ├─ Diesel robuste (6–8+ cylindres) ──→ 250–350 MHz, 10–16 MB Flash, Grade 0 │ └─ Hybride ────────────────────────→ 250–400 MHz, 12–16 Mo de flash, Grade 0, ASIL-D
5. Considérations de conception et pièges courants
5.1 Gestion thermique – L’erreur de conception #1
Dissipation de puissance de l’ECU : 10–40 watts selon la configuration et la charge.
| Paramètre | Voiture de tourisme | Véhicules utilitaires |
|---|---|---|
| Ambiance sous le capot | jusqu’à 105°C | jusqu’à 120°C |
| Température de jonction ECU | jusqu’à 150°C | jusqu’à 170°C |
| Refroidissement nécessaire | Convection naturelle ou air forcé | Dissipateur thermique ou refroidissement liquide |
Liste de contrôle de la conception thermique :
- [ ] Calculer la température de jonction dans le pire des cas en utilisant θJC + θCA
- [ ] Vérifier la marge thermique (≥15°C en dessous de Tj_max)
- [ ] Pour les applications à haute puissance (>25W), envisagez le refroidissement liquide
- [ ] Valider sous conditions d’air ambiant maximal + débit d’air minimal
5.2 Conditionnement du signal des capteurs
Décalage courant : Les capteurs de thermistance NTC nécessitent des valeurs spécifiques de résistance de pull-up.
| Type de capteur | Exigences d’entrée de l’ECU | Tractions typiques |
|---|---|---|
| Température NTC | Excitation 5V, traction de 1–10 kΩ | 2,49 kΩ ±1 % |
| Position de la manette des gaz (potentiomètre) | Référence 5V, entrée 0–5V | — |
| Vilebrequin/came (Réticence Hall/variable) | Entrée différentielle, 2–150 kHz | — |
| Capteur d’oxygène (large bande) | Bidirectionnelle, pompe de courant | Nécessite un circuit intégré dédié |
Règle : Vérifier que les plages de tension de sortie du capteur correspondent avec une marge. Un capteur 0–4,5V sur une entrée 0–5V convient ; un capteur 0–12V sur une entrée 0–5V endommagera le ADC.
5.3 Stratégie d’alimentation et de mise à la terre
Environnement électrique automobile :
| Condition | Plage de tension | Durée |
|---|---|---|
| Fonctionnement normal | 10,5–16V | Continu |
| Manivelle à froid | 6–9V | 10–30 secondes |
| Démarrage par relève | Jusqu’à 24V | 5–10 minutes |
| Déchargement de charge | Jusqu’à 100V | 40–400 ms |
| Transitoires | ±300V | 50 μs–1 ms |
Mise à la terre : Utilisez configuration en point étoile pour empêcher que des charges à fort courant ne créent des chutes de tension dans les chemins de masse des capteurs. C’est crucial pour les capteurs d’oxygène et les transducteurs de pression où la précision au millivolt est importante.
Capacité d’injecteur et de bobine d’allumage 5.4
| Paramètre | Conducteur d’injecteur | Conducteur de bobine d’allumage |
|---|---|---|
| Courant de crête | 4–6 A (ouverture) | N/A (courant d’état limité par la bobine) |
| Maintenir le courant | 1–2 A | N/A |
| Tension de crête | 40–60 V (retour) | 300–400 V (kickback) |
| Type de pilote typique | Sommet-et-maintien | IGBT ou MOSFET |
Règle critique : Vérifiez que les spécifications du conducteur incluent au moins 20 % de marge au-dessus de vos exigences d’actionneur. Faire fonctionner les pilotes à la puissance maximale réduit la fiabilité et crée une contrainte thermique.
5.5 Complexité de l’étalonnage logiciel – Un exemple résolu
Exemple : Moteur GDI 4 cylindres, boîte de vitesses 6 vitesses.
| Tâche d’étalonnage | Environ des heures | Temps au banc de dyno |
|---|---|---|
| Cartes de carburant (WOT, charge partielle) | 80 | 40 heures |
| Cartes du calage d’allumage | 60 | 30 heures |
| Calendriers VVT | 40 | 20 heures |
| Compensation transitoire | 80 | 40 heures |
| Qualité au repos | 40 | 20 heures |
| Moniteurs OBD-II | 100 | 50 heures |
| Démarrage à froid et échauffement | 60 | 30 heures |
| Total | 460 heures | 230 heures |
À 500 $/heure de temps de dyno + taux d’ingénieur de 150 $/heure : Coût total de calibration ≈ 184 000 $ à 230 000 $.
Sélectionnez un ECU avec des outils d’étalonnage complets — de préférence déjà utilisé par votre fournisseur de service de calibration — pour éviter les problèmes de compatibilité des outils.
5.6 Couverture diagnostique et conformité OBD-II
L’OBD-II/EOBD impose des moniteurs diagnostiques étendus :
| Monitor | Taille approximative du code | Charge CPU approximative |
|---|---|---|
| Détection des ratés d’allumage | 20–40 Ko | 15–20 % |
| Efficacité du catalyseur | 10–20 Ko | 5–10 % |
| Réponse du capteur d’oxygène | 10–20 Ko | 5–8 % |
| Fonction EGR | 10–15 Ko | 3–5 % |
| Système d’évaporation | 10–20 Ko | 3–5 % |
| Total | 60–115 KB | 31–48 % |
Critique : Une capacité de diagnostic inadéquate découverte lors des tests de certification peut retarder la production de 3 à 6 mois.
5.7 Étude de cas : Défaillance thermique dans un ECU diesel de 300 ch

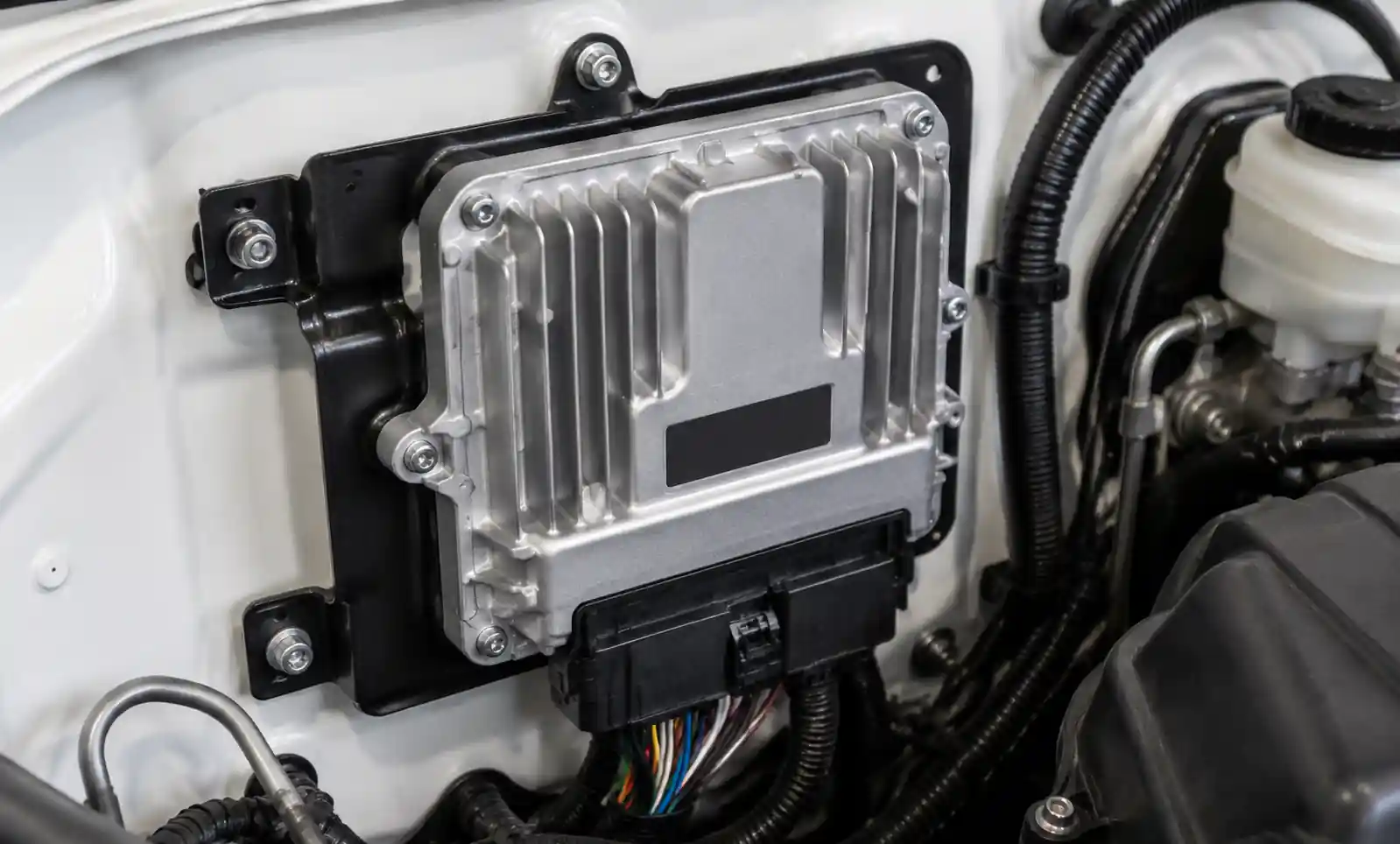

Contexte : Un OEM diesel robuste a sélectionné une ECU de Grade 1 (-40°C à +125°C) pour une application tout-terrain de 300 CV. L’ECU était montée sur le bloc moteur, près du turbocompresseur.
Problème : Après 6 mois de fonctionnement sur le terrain, 8 % des ECU ont lâché à cause de MOSFET de puissance grillés et de fatigue de soudure sur le processeur principal.
Analyse des causes profondes :
- Température ambiante réelle sous le capot : 135°C (contre 125°C pour la conception)
- Dissipation de puissance de l’ECU : 28 watts en continu
- Température de jonction : 165°C (dépassant le maximum de 150°C)
Solution :
- Mise à niveau en ECU de grade 0 (-40°C à +150°C) avec soudure à 250°C
- Ajout d’un conduit de refroidissement à air forcé à l’emplacement de montage de l’ECU
- Réduction du courant du pilote d’injection de 5,5A à 4,8A (toujours dans les exigences de l’injecteur)
Résultat : Le taux de défaillance du champ est passé de 8 % à 0,2 %. Coût total du rappel et de la refonte : 4,2 millions $.
Leçon : Vérifiez toujours la performance thermique dans les pires conditions réelles — ne vous fiez pas aux hypothèses de la fiche technique.
6. Considérations sur la chaîne d’approvisionnement et l’approvisionnement
6.1 Délai d’exécution et disponibilité
| Type d’ECU | Délai initial | Délai de révision des commandes |
|---|---|---|
| ECU du catalogue standard | 12–26 semaines | 4 à 8 semaines |
| ECU personnalisé (nouveau design) | 6–12 mois | 8–16 semaines |
| Qualité automobile (AEC-Q100) | +4–8 semaines vs. commercial | +2–4 semaines |
Règle de planification : Commander 2 à 3 mois d’inventaire tampon pour les projets critiques, surtout lors des phases de production à faible volume.
6.2 Stratégie multi-sources et risque de contrefaçon
Avantages du multisourcing :
- Négociation de levier (réduction de prix de 10 à 20 %)
- Protection contre les perturbations de l’approvisionnement
- Pression concurrentielle sur la qualité et le support

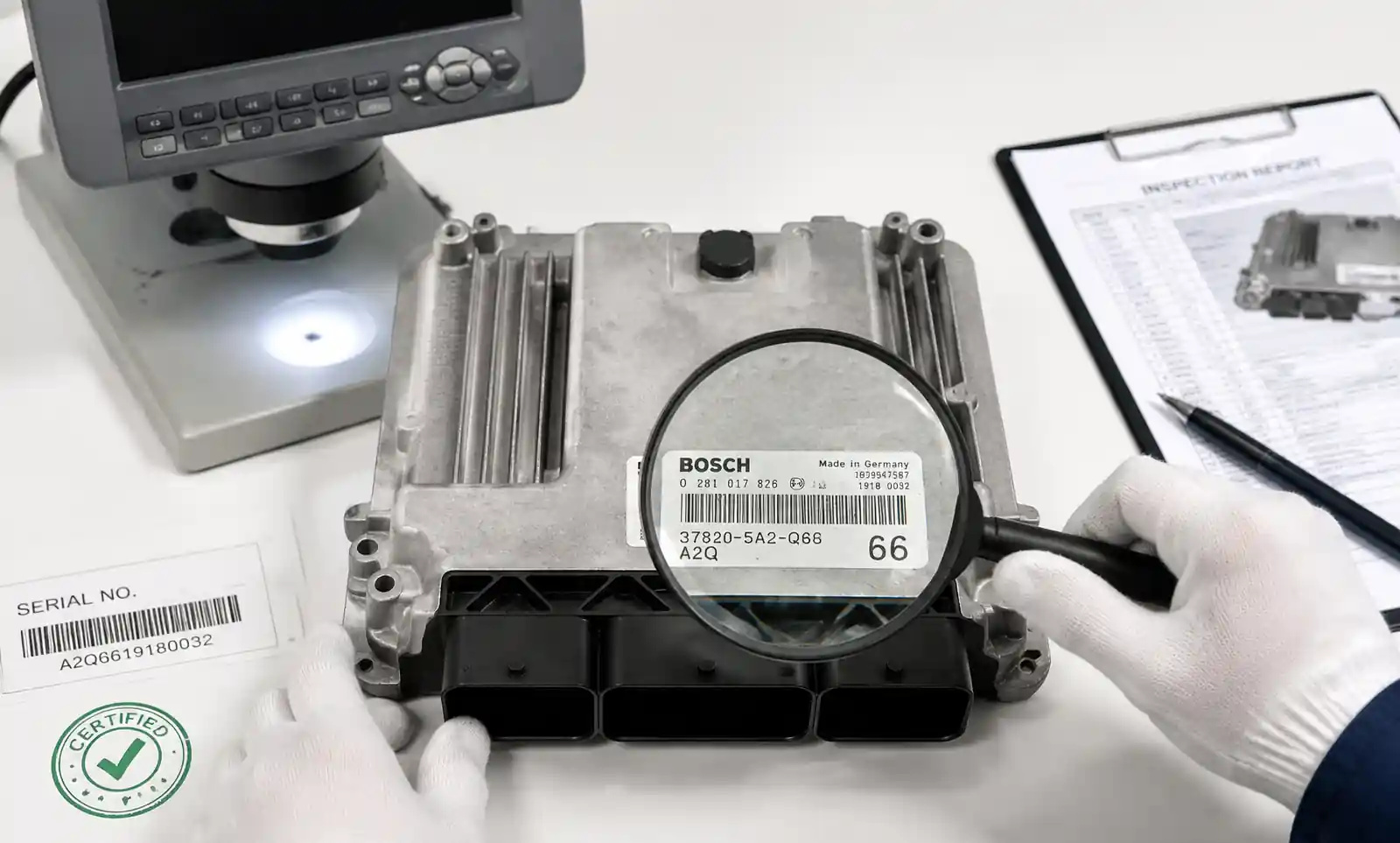

Prévention de la contrefaçon :
- Acheter UNIQUEMENT auprès de distributeurs autorisés ou directement auprès des fabricants
- Inspection entrante : inspection visuelle, tests électriques, cycle thermique
- Vérifier la traçabilité des lots et les codes de date
- Tester les paramètres critiques (capacité actuelle, précision du chronométrage)
6.3 Gestion de l’obsolescence
| Cycle de vie du véhicule | Cycle de vie des semi-conducteurs | Risque |
|---|---|---|
| 10–15 ans | 5–7 ans | Haut |
Stratégies d’atténuation :
- Sélectionner des fournisseurs ayant des engagements de disponibilité à long terme
- Choisir des plateformes ECU avec plusieurs options de processeurs
- Demande d’avis d’achat de dernière fois (LTB) (généralement un préavis de 12 à 18 mois)
- Considérer l’achat à vie pour des applications à très faible volume
6.4 Conformité régionale et documentation
| Marché | Certification requise |
|---|---|
| Amérique du Nord | Certification EPA, approbation CARB |
| Europe | Approbation de type CE, conformité aux émissions |
| Chine | Certification CCC, Chine 6 |
| Global | UN ECE R155 (cybersécurité), ISO 26262 |
Avertissement : Des documents de certification manquants ou incomplets peuvent retarder l’entrée sur le marché de 3 à 6 mois ou empêcher complètement les ventes.
6,5 Coût total de possession – Un exemple exploité
Scénario : ECU GDI 4 cylindres, 50 000 unités/an, programme de 5 ans (250 000 unités au total).
| Composante coût | Option A (ECU à bas coût) | Option B (ECU Premium) |
|---|---|---|
| Prix unitaire | 85 $ | 120 $ |
| Coût matériel total | 21,25 millions $ | 30,00 millions de dollars |
| Outils de développement | 50 000 $ | 80 000 $ |
| Effort d’étalonnage (600 heures) | 300 000 $ | 300 000 $ |
| Certification (OBD-II + CARB) | 150 000 $ | 150 000 $ |
| Support fournisseur (heures FAE) | 200 heures × 250 $ = 50 000 $ | 600 heures × 250 $ = 150 000 $ |
| TCO de 5 ans | 21,80 millions $ | 30,68 M$ |
| TCO par unité | 87,20 $ | 122,72 $ |
Mais attendez—l’option B inclut :
- Processeur → 30 % plus rapide permet de futures mises à jour OTA sans changement matériel
- Flash supplémentaire de 2 Mo → pour s’adapter aux changements de calibration Euro 7 à venir
- Qualification Grade 0 → peut être réutilisée sur un moteur next-gen (sans refonte)
Véritable TCO sur 10 ans (deux programmes):
- Option A : 21,80 millions $ + refonte nouvelle génération (4 millions) = 25,80 millions $
- Option B : 30,68 millions $ + portage logiciel mineur = 30,90 millions $
Conclusion : L’option A est moins chère à court terme, mais si votre feuille de route produit dépasse 5 ans, l’ECU haut de gamme peut être plus rentable.
7. FAQ
Quelle est la différence entre un ECU et un PCM ?
Un ECU ne contrôle que les fonctions du moteur. Un PCM (module de contrôle de groupe motopropulseur) intègre le contrôle moteur et la transmission. Pour les systèmes intégrés à la transmission, sélectionnez un PCM ; sinon, une ECU autonome est plus économique.
Comment calculer la puissance de traitement requise ?
Sommez la charge de calcul de toutes les boucles de contrôle à la vitesse maximale du moteur et ajoutez une marge de 50 %. Guide approximatif : injection de port 4 cylindres → 80–120 MHz ; GDI → 150–200 MHz ; diesel/hybride → 200–400 MHz.
Puis-je utiliser un ECU industriel pour des applications automobiles ?
Pour des applications tout-terrain, peut-être. Pour les véhicules routiers : N° Les ECU industrielles ne sont pas certifiées AEC-Q100, ni conformité OBD-II, et peuvent ne pas résister aux transitoires électriques automobiles.
Quels sont les paramètres clés de la fiche technique ECU ?
Vitesse du processeur et nombre de cœurs, capacité flash/RAM, types et comptages d’E/S, grade de température, normes EMC, courants nominales des conducteurs injecteurs, sorties d’alimentation des capteurs et interfaces de communication.
Combien de temps avant dois-je commander des ECU ?
ECU standard : 6 à 9 mois avant la date d’embarquement sur le véhicule. ECU personnalisés : 12 à 18 mois. Inventaire tampon : 2 à 3 mois de consommation.
Quels tests de validation sont nécessaires ?
Essais en laboratoire (capteurs/actionneurs), essais thermiques (-40°C à +125°C), essais EMC (normes ISO), essais au banc moteur (200–500 heures) et tests de durabilité du véhicule (10 000–50 000 km).
AUTOSAR est-il essentiel ?
Pour les OEM et la production en grande série, oui — cela permet la flexibilité des fournisseurs et la réutilisation des logiciels. Pour les logiciels secondaires ou à faible volume, les logiciels propriétaires peuvent être plus rapides et moins coûteux à développer.
8. Conclusion
Points clés :
- Adapter les spécifications à l’application — ne pas surspécifier (coût des déchets) ou sous-spécifier (créer des goulets d’étranglement de performance).
- Laissez une marge de 30 % sur la mémoire flash et la RAM — le logiciel grandit toujours.
- La gestion thermique est #1 — vérifier la température de jonction dans les pires conditions.
- AEC-Q100 Grade 1 ou 0 est non négociable pour les véhicules routiers.
- L’analyse du TCO doit inclure des outils, l’étalonnage, la certification et le risque de la chaîne d’approvisionnement — pas seulement le prix unitaire.
- Prévoyez l’achat 6 à 12 mois à l’avance — les ECU automobiles ont des délais plus longs.
Actions immédiates :
- [ ] Documentez la configuration de votre moteur et vos exigences fonctionnelles
- [ ] Calculer les besoins en processeur et en mémoire à l’aide des tables des sections 2.1–2.2
- [ ] Examiner la conception thermique dans les pires conditions ambiantes
- [ ] Identifiez les exigences de certification pour vos marchés cibles
- [ ] Demander les fiches techniques ECU auprès de 2 à 3 fournisseurs et comparer la compatibilité E/S
- [ ] Effectuer une analyse TCO en utilisant le modèle de la Section 6.5
