Sélection de circuits intégrés de gestion de batterie pour les applications lithium-ion

Choisir le bon circuit intégré de gestion de batterie (CI BMS) a un impact direct sur la sécurité, la durée de vie et les performances des systèmes de batteries lithium-ion. Dans des applications allant des véhicules électriques aux dispositifs médicaux portables, un circuit intégré BMS mal choisi peut entraîner une dégradation prématurée des cellules, une fuite thermique ou des défaillances catastrophiques des champs. Avec des cellules lithium-ion fonctionnant dans des fenêtres de tension étroites — généralement de 2,5 V à 4,2 V par cellule — et nécessitant un contrôle précis de la charge, le circuit intégré BMS sert de protection électronique critique pour prévenir la surcharge, la surcharge et les événements thermiques tout en maximisant la capacité utilisable.

Chez Hitop Tech Limited, nous soutenons les équipes d’ingénierie dans l’approvisionnement en circuits intégrés BMS et composants de gestion de l’énergie associés via nos services d’achats, garantissant ainsi des chaînes d’approvisionnement fiables pour le développement de produits alimentés par batterie.

Table des matières

1. [Fonctions et architecture IC de base BMS] (#core-bms-functions)
2. [Caractéristiques de protection : Surtension, sous-tension et surintensité] (#protection-caractéristiques)
3. [Méthodes d’équilibrage cellulaire : passives vs actives] (méthodes d’équilibrage #cell)
4. [Estimation de l’état : algorithmes SOC et SOH] (#state-estimation)
5. [Algorithmes de charge et configurations multi-cellules] (#charging-algorithmes)
6. [Normes de sécurité et exigences de certification] (normes #safety)
7. FAQ
8. Conclusion

1. Fonctions et architecture principales des circuits intégrés BMS

Un circuit intégré de gestion de batterie intègre plusieurs fonctions dans une seule puce ou chipset : surveillance de la tension, détection de courant, mesure de température, circuits de protection et interfaces de communication. Comprendre ces éléments de base aide les ingénieurs à adapter les capacités des CI aux exigences de l’application plutôt que de surspécifier ou de sous-protéger.

Précision de la surveillance de la tension

Les circuits intégrés BMS modernes mesurent les tensions individuelles des cellules avec une résolution ADC de 12 bits à 16 bits, ce qui correspond à une précision de ±5 mV à ±10 mV sur toute la plage de fonctionnement. Pour une cellule lithium-ion 4,2V, ±10 mV représente une erreur de 0,24 % — suffisante pour la plupart des applications mais cruciale pour la précision de l’estimation de l’état de charge. Conceptions haute précision destinées à l’application automobile ou aérospatiale les ions spécifient ±3 mV ou mieux, permettant une estimation du SOC dans des bandes d’erreur de 2 à 3 %.

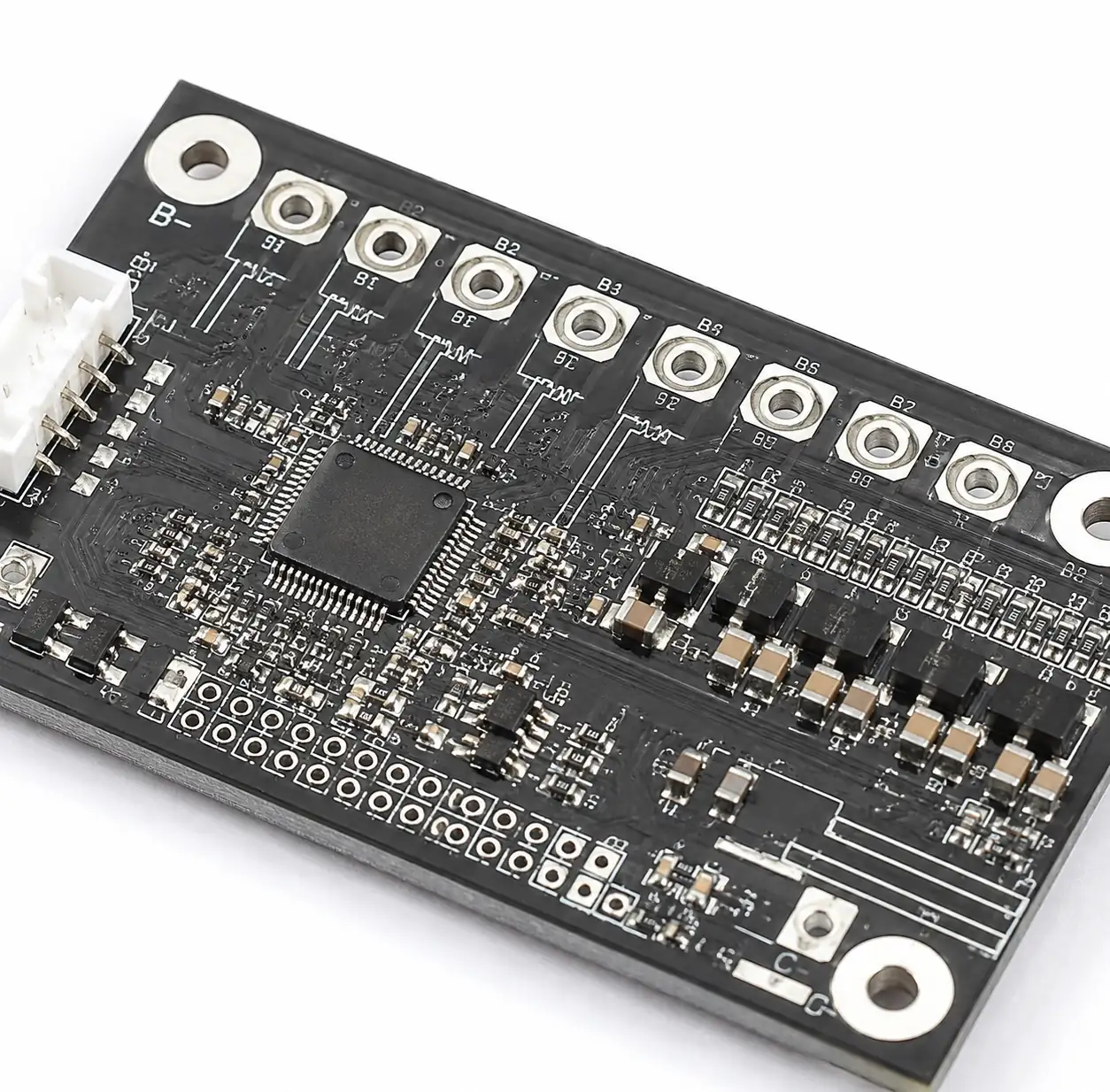

Architecture de surveillance de tension BMS IC multi-cellules montrant des canaux de mesure différentiels

L’architecture de surveillance de la tension varie selon le nombre de cellules. Les CI à cellule unique s’intègrent directement avec une cellule lithium (3,7V nominal), tandis que les CI multi-cellules empilent des canaux de surveillance pour supporter les configurations 3S à 16S (11,1V à 59,2V nominal). Chaque cellule supplémentaire nécessite une mesure différentielle de tension entre les nœuds adjacents, augmentant le nombre de broches et la complexité interne. Pour les packs au-delà de 16 cellules, les architectures BMS en chaîne ou modulaires répartissent la surveillance sur plusieurs circuits intégrés.

Détection de courant et comptage de Coulomb

Une mesure précise du courant permet un suivi précis de l’état de charge via le comptage coulomb — intégrant le courant de charge et de décharge au fil du temps. Les circuits intégrés BMS mesurent généralement le courant de paquet via une résistance de détection côté bas ou haut (1 mΩ à 10 mΩ), le CI amplifiant la petite chute de tension à travers cette résistance. Un courant de 10A passant par une résistance de 5 mΩ ne produit que 50 mV, nécessitant un rejet en mode commun élevé et une faible tension de décalage dans l’amplificateur de sens.

Interfaces de communication

Les circuits intégrés BMS communiquent l’état de la batterie aux microcontrôleurs hôtes ou aux processeurs système via les interfaces I²C, SPI, UART ou CAN. L’I²C domine les applications portables et basse vitesse (jusqu’à 400 kHz), tandis que les conceptions automobiles adoptent de plus en plus le CAN ou le CAN-FD pour l’immunité au bruit et les protocoles standardisés. Les batteries haute tension pour EV utilisent souvent une communication isolée — soit des optocoupleurs soit des émetteurs-récepteurs CAN isolés — pour protéger les circuits de contrôle basse tension contre les potentiels de batterie à haute tension.

2. Caractéristiques de protection : Surtension, sous-tension et surcourant

Les circuits de protection empêchent des conditions de fonctionnement destructrices pouvant provoquer une fuite thermique ou des dommages permanents aux cellules. Les circuits intégrés BMS implémentent ces protections via des comparateurs matériels qui répondent en microsecondes, indépendamment de l’exécution du microcontrôleur en firmware.

Protection contre la surtension (OVP)

Les cellules lithium-ion subissent des dommages irréversibles lorsqu’elles sont chargées au-delà de leur tension maximale — généralement 4,20V à 4,35V selon la chimie. La surcharge provoque un blindage de lithium sur l’anode, réduisant la capacité et créant des dendrites internes pouvant percer le séparateur et provoquer des courts-circuits. Les circuits intégrés BMS fixent des seuils OVP de 50 mV à 100 mV en dessous de la tension maximale absolue, avec des seuils typiques de 4,25 V à 4,30 V pour les cellules standards.

Lorsqu’une cellule dépasse le seuil d’OVP, le circuit intégré BMS ouvre immédiatement le MOSFET du chemin de charge, déconnectant le chargeur. La protection reste active jusqu’à ce que la tension de la cellule tombe en dessous d’un seuil de libération (généralement 100 mV en dessous du point de déclenchement de l’OVP), en mettant en œuvre une hystérésis pour empêcher les vibrations à la tension seuil.

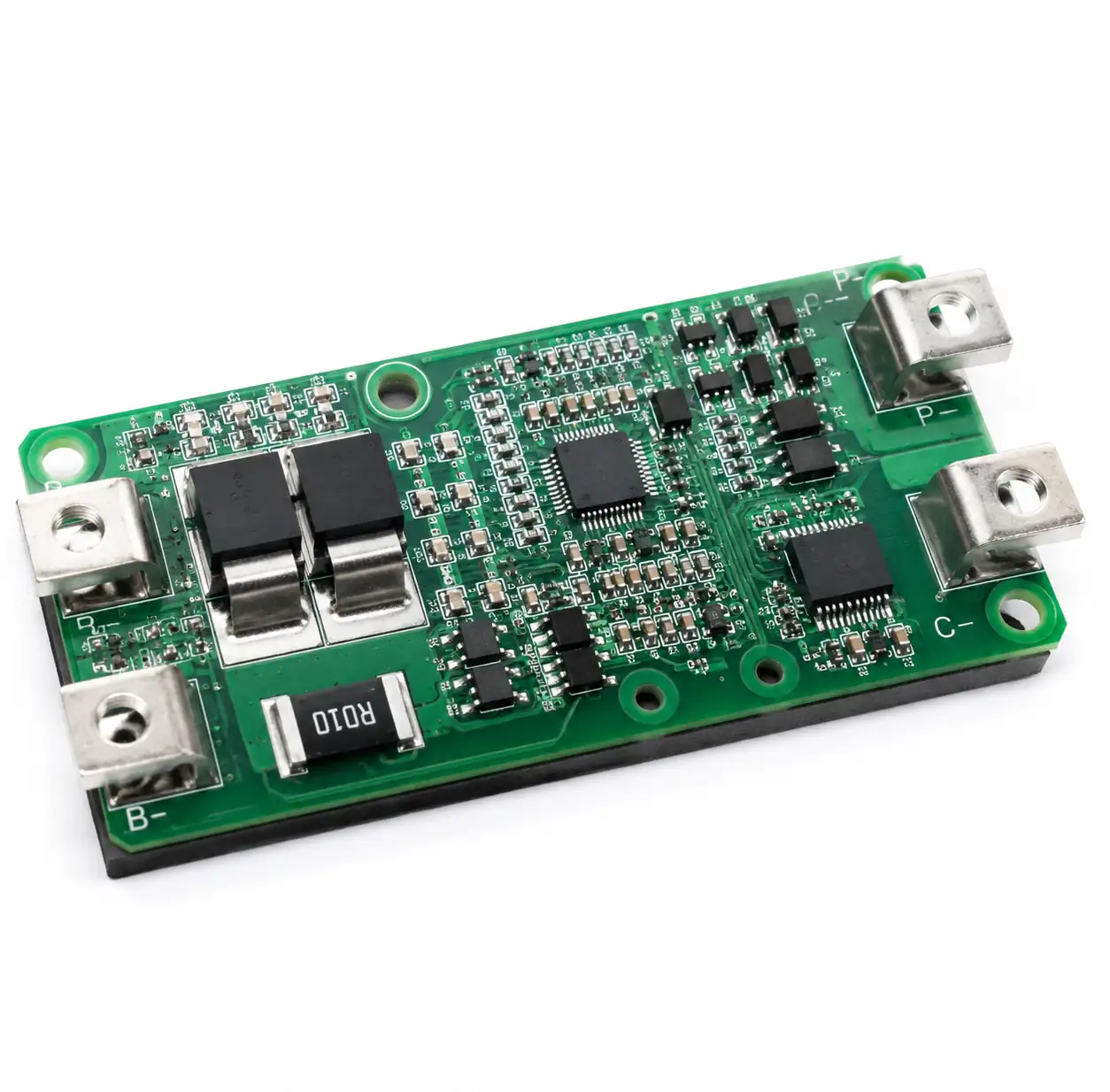

Circuit de protection MOSFET de charge et de décharge dans la mise en œuvre du BMS

Protection contre la sous-tension (UVP)

Décharger des cellules lithium-ion en dessous de 2,5V à 2,7V provoque la dissolution du cuivre des collecteurs de courant et une perte permanente de capacité. Une décharge profonde à 2,0V ou moins rend souvent les cellules irrécupérables. Les seuils UVP se situent généralement entre 2,5 V et 2,8 V, avec une hystérésis de 100 mV à 200 mV pour la libération.

Protection contre les surcourants (OCP) et protection contre les courts-circuits (SCP)

Les surcourants — qu’ils soient dus à une charge excessive ou à des courts-circuits externes — génèrent un chauffage résistif pouvant déclencher une fuite thermique en quelques secondes. Les circuits intégrés BMS mettent en œuvre une protection contre le courant à deux étages : OCP pour le surcourant soutenu (1,5× à 2× courant nominal de 100 ms à 1 seconde) et SCP pour les défauts graves (5× à 10× courant nominal de 100 μs à 1 ms).

La résistance de détection et le MOSFET de décharge RDS(on) créent une tension proportionnelle au courant. Lorsque cette tension dépasse le seuil OCP, le BMS ouvre le MOSFET de décharge. SCP répond plus rapidement, généralement via des comparateurs dédiés qui contournent le filtrage numérique. Les conditions de libération de la protection varient selon la conception — certaines nécessitent un réinitialisation manuelle, tandis que d’autres réessaient automatiquement après une période de délai.

3. Méthodes d’équilibrage cellulaire : passives vs actives

Les variations de tension d’une cellule à l’autre émergent des tolérances de fabrication, des gradients de température et des différences de vieillissement. Sans équilibrage, la cellule la plus faible limite la capacité du pack — lorsqu’une cellule atteint sa limite de tension pendant la charge ou la décharge, tout le pack doit s’arrêter même si d’autres cellules ont de la capacité restante. L’équilibrage redistribue la charge pour maximiser l’énergie utilisable du pack.

Architecture d’équilibrage passif

L’équilibrage passif dissipe l’excès d’énergie des cellules à haute tension sous forme de chaleur via des résistances de dérivation. Lorsque les différences de tension de la cellule dépassent un seuil (généralement 30 mV à 50 mV), le circuit intégré BMS active un MOSFET qui dévie le courant à travers une résistance parallèle à la cellule haute. Les courants d’équilibrage varient de 50 mA à 200 mA, limités par la dissipation de puissance et la gestion thermique.

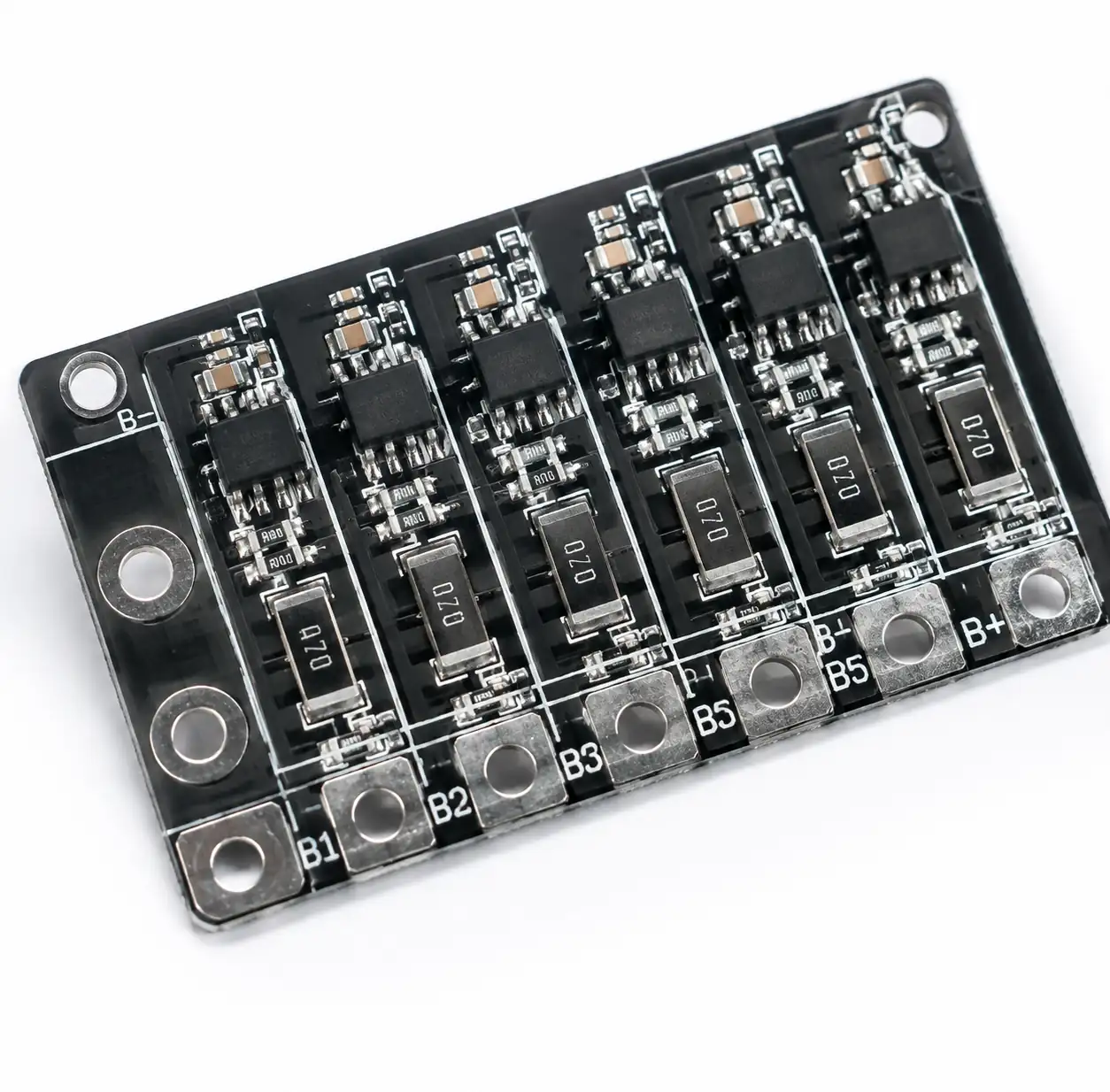

Circuit d’équilibrage passif à cellules montrant les résistances de dérivation et les MOSFET

L’avantage principal de l’équilibrage passif est la simplicité et le faible coût — ne nécessitant que des MOSFET et des résistances intégrés dans le circuit intégré BMS ou comme composants externes. L’inconvénient est le gaspillage d’énergie : toute énergie d’équilibrage se convertit en chaleur au lieu de se redistribuer vers des cellules plus faibles. Pour un paquet de 10Ah avec un déséquilibre de 100mAh par cellule, l’équilibrage passif à 100mA nécessite une heure par cellule et gaspille entre 3,7 et 4,2 Wh par cellule sous forme de chaleur.

Topologies d’équilibrage actif

L’équilibrage actif transfère l’énergie entre les cellules au lieu de la dissiper, améliorant l’efficacité à 70 % à 95 % selon la topologie. Les méthodes courantes d’équilibrage actif incluent le déplacement de condensateurs, les convertisseurs buck-boost à inductance et le transfert d’énergie couplé par transformateur.

Le déplacement de condensateurs connecte alternativement un condensateur volant entre des cellules adjacentes, transférant la charge des cellules de plus haute tension vers des cellules de plus basse tension. Cette méthode fonctionne bien pour de petites différences de tension et l’équilibrage des cellules adjacentes, mais elle a du mal avec de grands déséquilibres ou le transfert de cellules non adjacentes. Le courant d’équilibrage atteint 500 mA à 2 A, beaucoup plus rapidement que les méthodes passives.

L’équilibre du temps est essentiel pour l’efficacité opérationnelle. Un pack batterie EV de 100Ah avec un déséquilibre de cellules de 1Ah nécessite 10 heures d’équilibrage passif de 100mA mais seulement 2 heures avec un équilibrage actif de 500mA. Pour les flottes avec des cycles de recharge quotidiens, un équilibrage plus rapide impacte directement la disponibilité des véhicules.

4. Estimation de l’état : algorithmes SOC et SOH

Une estimation précise de l’état de charge (SOC) et de l’état de santé (SOH) permet une utilisation efficace des batteries et une maintenance prédictive efficace. Contrairement aux réservoirs de carburant dotés d’une détection directe de niveau, les batteries nécessitent une estimation indirecte grâce à des mesures de tension, de courant et de température combinées à des modèles électrochimiques.

Comptage coulomb et SOC basé sur la tension

La méthode SOC la plus courante combine le comptage de coulomb avec la corrélation de tension en circuit ouvert (OCV). Le comptage coulomb intègre le courant de charge et de décharge au fil du temps, calculant le SOC comme suit :

SOC = SOC₀ + (1/Capacité) × ∫(I dt)

où SOC₀ est l’état initial, I est le courant de groupe (positif pour la charge, négatif pour la décharge), et Capacité est la capacité nominale de la cellule. Cette méthode offre une bonne réponse dynamique mais accumule l’erreur due à l’imprécision du capteur actuel et à l’incertitude de capacité.

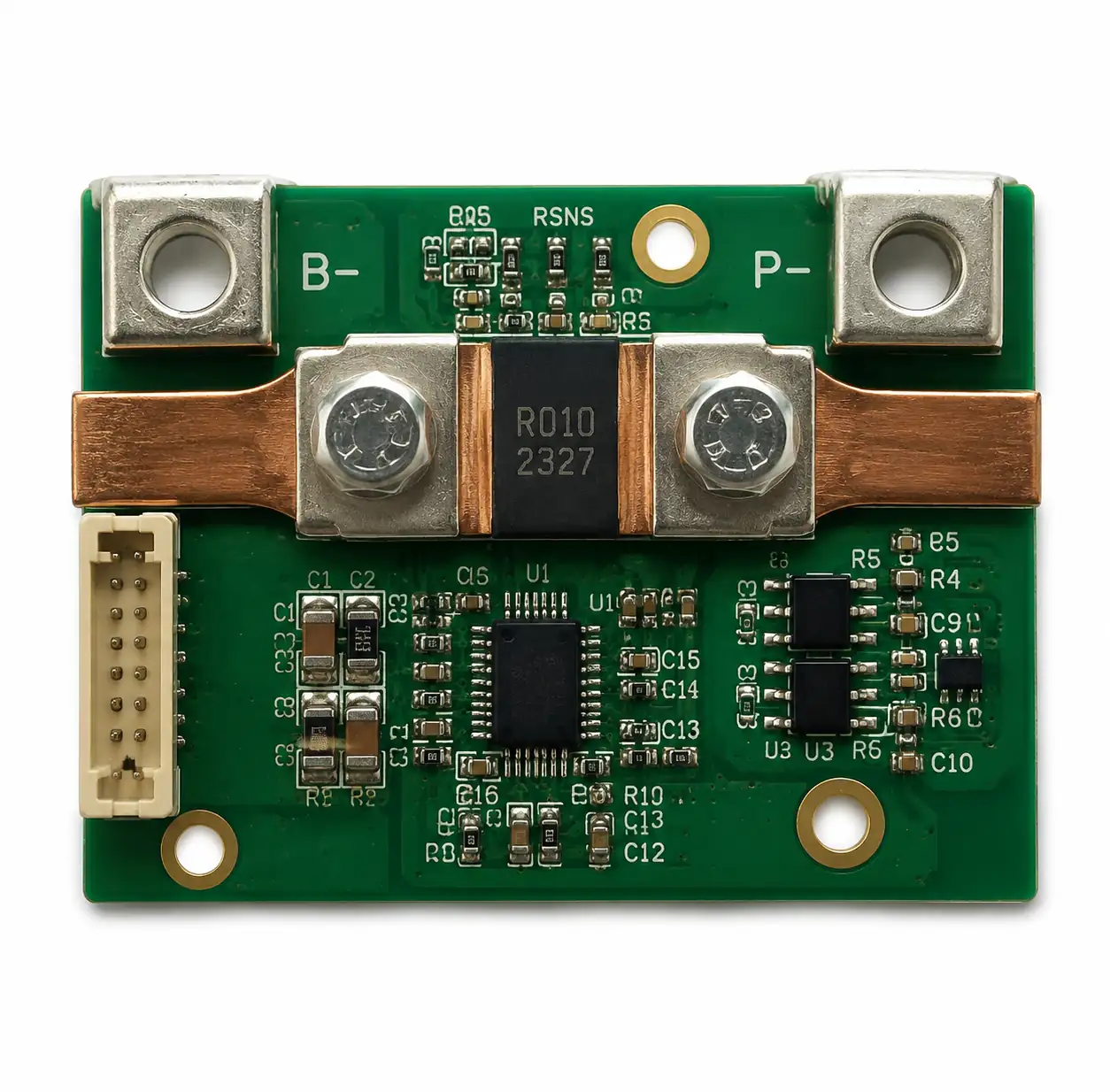

Résistance de détection de courant et circuit amplificateur pour le comptage de coulomb

Le SOC basé sur la tension corrélat la tension terminale au SOC à l’aide de tables de recherche dérivées de la caractérisation des cellules. Cependant, la tension lithium-ion reste relativement stable dans la plage moyenne de 20 % à 80 % des SOC, ce qui rend l’estimation précise difficile. Les méthodes basées sur la tension fonctionnent mieux aux extrêmes (0-20 % et 80-100 % de SOC) où la tension change plus rapidement. Les CI BMS modernes combinent les deux méthodes : le comptage coulomb pour le suivi dynamique et la calibration périodique de l’OCV pendant les périodes de repos.

Estimation de l’état de santé

La SOH quantifie la dégradation de la batterie par rapport aux spécifications de début de vie, généralement exprimées par une perte de capacité et une croissance de résistance. Une batterie avec une perte de capacité de 20 % présente 80 % de SOH. Une estimation précise de la SOH permet une maintenance prédictive et une vérification de la conformité à la garantie.

5. Algorithmes de charge et configurations multi-cellules

La recharge lithium-ion nécessite un contrôle précis de la tension et du courant pour maximiser la durée de vie de la cellule tout en minimisant le temps de charge. L’algorithme standard CC-CV (courant constant-tension constante) charge au courant maximal jusqu’à atteindre la limite de tension, puis maintient la tension constante pendant que le courant s’affine.

Profil de charge CC-CV

Pendant la phase de courant constant, le circuit intégré BMS ou le chargeur externe fournit le courant de charge nominal (typiquement 0,5°C à 1°C) jusqu’à ce qu’une cellule atteigne 4,2V. Pour un pack multi-cellules, la cellule la plus haute dicte la transition vers le mode tension constante. Pendant la phase CV, la tension reste à 4,2V tandis que le courant diminue progressivement. La charge s’arrête lorsque le courant descend en dessous de C/10 à C/20, indiquant que la cellule est chargée à >95 %.

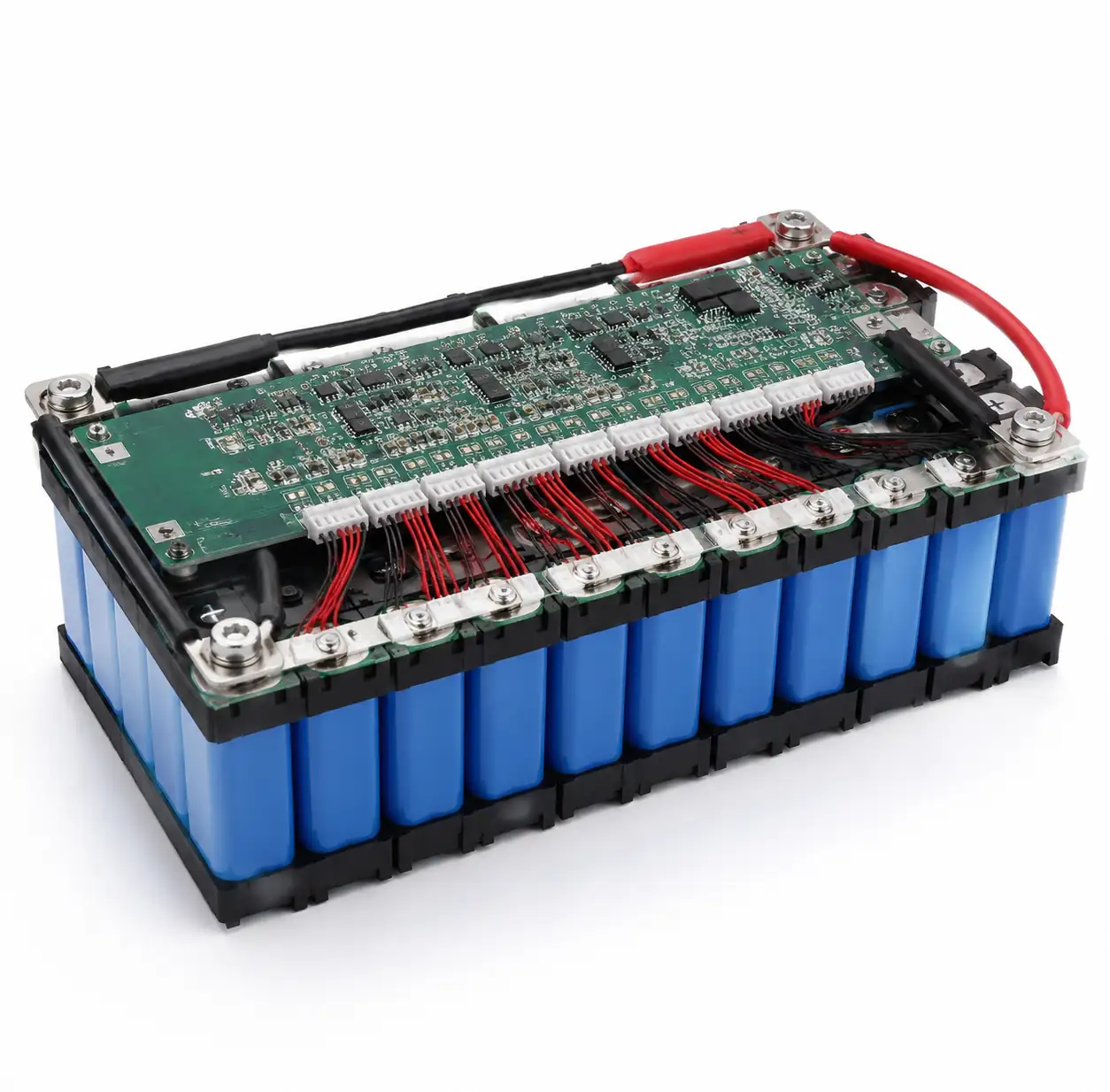

Ensemble batterie lithium-ion avec carte électronique BMS intégrée

La charge rapide modifie ce profil avec des coniques de courant multi-étages ou des limites de tension dynamiques basées sur la température de la cellule. Un débit de charge 1C (charge complète en une heure) est standard, tandis que la charge rapide monte à 2C ou 3C pendant la phase CC. Cependant, une charge au-dessus de 1 °C accélère la dégradation — en particulier le blindage au lithium — et nécessite une gestion thermique active pour maintenir la température de la cellule en dessous de 45 °C.

Configurations multi-cellules en série-parallèle

Les packs de batteries combinent des cellules en série (S) pour obtenir une tension et en parallèle (P) pour atteindre la capacité. Un pack 12S4P relie 12 cellules en série pour un nominal 44,4 V (12 × 3,7 V) et 4 cellules en parallèle par groupe série, pour une capacité de 4×. Le circuit intégré BMS doit surveiller les 12 groupes de série, les 4 cellules parallèles de chaque groupe étant généralement traitées comme une seule unité surveillée.

6. Normes de sécurité et exigences de certification

Les réglementations sur la sécurité des batteries varient selon l’application et la région, mais partagent des exigences communes pour la protection contre la dépression thermique, la surcharge et les abus mécaniques. Le respect de ces normes est obligatoire pour l’accès au marché et la réduction de la responsabilité du produit.

Normes clés de sécurité

Les UL 2054 et UL 1642 couvrent les cellules et packs de batteries pour applications portables en Amérique du Nord, spécifiant les tests de surcharge, de court-circuit, d’impact et d’exposition thermique. IEC 62133 fournit des normes internationales équivalentes pour les batteries portables. Les deux nécessitent des circuits de protection BMS qui empêchent la surcharge au-delà de 4,3V à 4,4V et la surcharge inférieure à 2,5V.

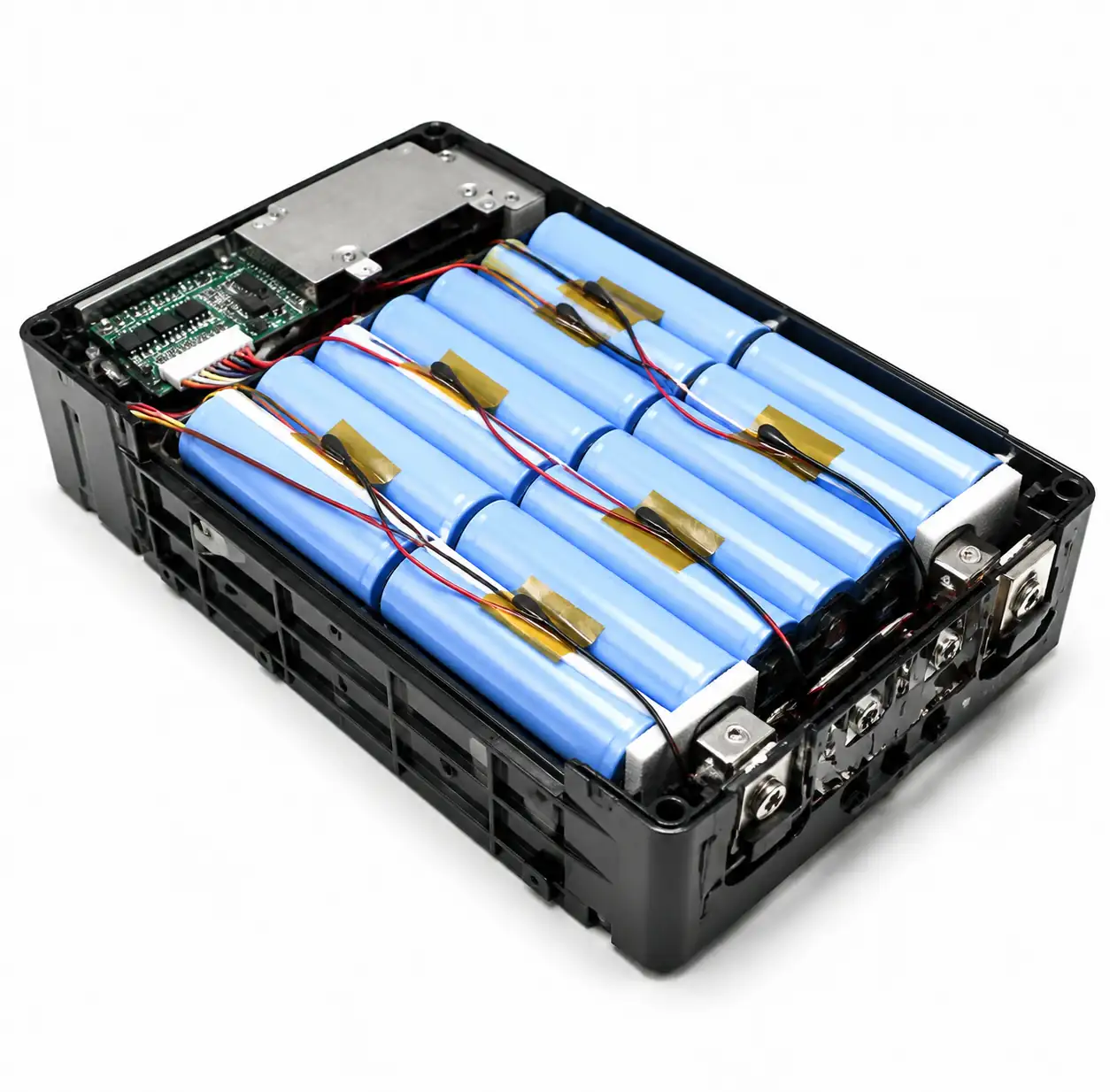

Placement du capteur de température sur le pack batterie pour la surveillance thermique

L’ONU 38.3 régit le transport des batteries lithium par voie aérienne, maritime et terrestre, nécessitant des tests pour la simulation d’altitude, le cycle thermique, les vibrations, les chocs, les courts-circuits externes, les impacts et la surcharge. Les produits qui échouent au test ONU 38.3 ne peuvent pas être légalement expédiés via la plupart des transporteurs commerciaux, limitant fortement la portée du marché.

Sécurité fonctionnelle et redondance

Les conceptions BMS critiques pour la sécurité implémentent une protection redondante — comparateurs de surtension à double niveau, MOSFET indépendants de déconnexion charge et décharge, et paramètres de sécurité par défaut qui ouvrent les interrupteurs de déconnexion lors de toute détection de panne. Si le microcontrôleur principal tombe en panne ou se bloque, les comparateurs matériels continuent de surveiller et de protéger sans intervention du firmware.

7. FAQ

Quelle est la différence entre un circuit intégré BMS et une carte de circuit imprimé BMS complète ?

Un circuit intégré BMS est la puce de circuit intégré qui effectue la surveillance de la tension, la détection de courant et la logique de protection. Une carte électronique complète du BMS comprend le circuit intégré BMS ainsi que des composants externes : MOSFET pour la déconnexion charge/décharge, résistances de détection, résistances d’équilibrage, capteurs de température, interfaces de communication et connecteurs. Le CI fournit les mesures d’intelligence et de précision, tandis que la carte les intègre dans un système fonctionnel adapté à la tension, au courant et aux exigences mécaniques spécifiques du pack batterie.

Comment la température influence-t-elle la précision et les seuils de protection des circuits intégrés BMS ?

La tension de la cellule lithium-ion varie de -2 mV/°C à -4 mV/°C, ce qui signifie qu’une cellule à 4,20 V à 25°C peut afficher 4,16 V à 45°C uniquement grâce au coefficient de température. Les CI BMS avec des références de tension compensées par la température maintiennent une précision de ±5 mV entre -40°C et +85°C, mais les seuils de protection peuvent nécessiter un ajustement pour la température. Certains circuits intégrés BMS avancés implémentent des seuils OVP/UVP dépendants de la température qui resserrent les limites aux extrêmes de température pour éviter une dégradation accélérée. La précision du capteur de courant se dégrade également avec la température, sauf calibration, affectant la précision du comptage coulomb. Vérifiez toujours les spécifications du BMS aux pires températures de fonctionnement, pas seulement à 25°C en laboratoire.

Quel est le courant quiescent typique des circuits intégrés BMS en mode veille ?

Les circuits intégrés BMS d’entrée de gamme consomment de 10μA à 50μA en veille, vidant une cellule de 3000 mAh en environ 6 à 25 ans si aucune auto-décharge n’a lieu. Les CI de milieu de gamme avec plus de caractéristiques consomment de 50μA à 200μA (1,5 à 6 ans). Les circuits intégrés de qualité automobile avec communication CAN et surveillance continue peuvent consommer entre 200 μA et 1 mA en veille. Pour les applications à longues périodes de stockage — équipements saisonniers, systèmes de secours d’urgence — sélectionnez des CI avec un courant de repos de <20μA et mettez en place un mode expédition qui réduit la consommation à <1μA en désactivant toutes les fonctions sauf la détection de réveil.

Comment puis-je choisir entre les MOSFET de protection intégrés et les MOSFET discrets externes ?

La protection intégrée (circuits intégrés BMS avec MOSFET internes) convient aux applications à faible courant allant jusqu’à 3A à 5A en continu, offrant une taille compacte et une conception simplifiée. Les MOSFET discrets externes gèrent des courants plus élevés — de 10A à 100A ou plus — et permettent de sélectionner des valeurs spécifiques de RDS(on) afin de minimiser les pertes de conduction. Calculer la dissipation de puissance du MOSFET en I² × RDS(on) : une charge de 20A à 10 mΩ dissipe 4W, nécessitant un dissipateur thermique adéquat. Pour les courants supérieurs à 10A, des MOSFET externes sont généralement nécessaires. Considérez également le courant de court-circuit : assurez-vous que les classifications des circuits intégrés MOSFET et BMS dépassent le courant de défaut dans le pire des cas, généralement de 10× à 20× courant de charge nominal pour les cellules lithium.

8. Conclusion

Le choix d’un circuit intégré de gestion de batterie pour des applications lithium-ion nécessite d’équilibrer les exigences de protection, le nombre de cellules, les spécifications de précision et les contraintes de coût. Pour les électroniques portables avec des packs 1S à 4S et des courants modérés inférieurs à 5A, les circuits intégrés BMS intégrés avec équilibrage passif offrent une protection suffisante à faible coût. Les applications industrielles et automobiles exigent une surveillance de la tension de plus haute précision (±3mV à ±5mV), un support multi-cellules (6S à 16S ou modulaire) et un équilibrage actif pour maximiser la durée de vie des packs et l’utilisation de l’énergie.

Lorsque vous spécifiez des circuits intégrés BMS, privilégiez la précision de la tension pour la précision SOC requise, sélectionnez le support du nombre de cellules correspondant à la configuration de votre pack, vérifiez que les seuils de protection correspondent à la chimie de votre cellule, et confirmez que les interfaces de communication s’intègrent à l’architecture de votre système. Pour obtenir de l’aide dans l’approvisionnement en circuits intégrés BMS auprès de fabricants qualifiés, contactez notre équipe ou explorez nos catégories de produits pour des solutions de gestion de l’énergie.
