Guide de sélection ADC et DAC pour les systèmes d’acquisition de données

Le choix du bon convertisseur analogique-numérique (ADC) et du convertisseur numérique-analogique (DAC) pour les systèmes d’acquisition de données impacte directement la précision des mesures, le coût du système et la fiabilité à long terme. Les ingénieurs conçayant des équipements de surveillance industrielle, des instruments de test ou des systèmes de contrôle de précision sont confrontés à des décisions cruciales concernant la résolution, la fréquence d’échantillonnage, la configuration des entrées et les protocoles d’interface — des choix qui influencent à la fois le succès de la conception au premier passage et la scalabilité de la production. Ce guide aborde les critères de sélection fondamentaux, les compromis architecturaux et les considérations concrètes de conception qui déterminent si votre système d’acquisition de données atteint ses objectifs de performance.

Table des matières

1. Comprendre les fondamentaux de l’ADC et du DAC en acquisition de données
2. [Spécifications clés : résolution, vitesse et SNR] (spécifications #key)
3. Sélection de l’architecture ADC : SAR vs Sigma-Delta vs Pipeline
4. [Considérations multi-canaux : Multiplexage vs échantillonnage simultané] (#multi-canaux)
5. [Sélection du DAC pour le contrôle et la génération de signaux] (#dac-sélection)
6. [Normes d’interface et intégration système] (#interface-standards)
7. FAQ
8. Conclusion

1. Comprendre les fondamentaux de l’ADC et du DAC en acquisition de données

Les systèmes d’acquisition de données relient les mondes analogique et numérique, convertissant les mesures physiques en données numériques pour traitement, stockage et analyse. Le CAA sert d’étape d’entrée, numérisant les signaux capteurs provenant des thermocouples, jauges de contrainte, accéléromètres et autres transducteurs. Le DAC fournit l’étage de sortie, générant des signaux de commande analogiques pour les actionneurs, les contrôleurs de vannes ou la génération de stimulus de test. Les deux convertisseurs doivent répondre aux exigences spécifiques de précision, de vitesse et de bruit à chaque application tout en fonctionnant dans des contraintes système en termes d’alimentation, de coût et d’espace de la carte.

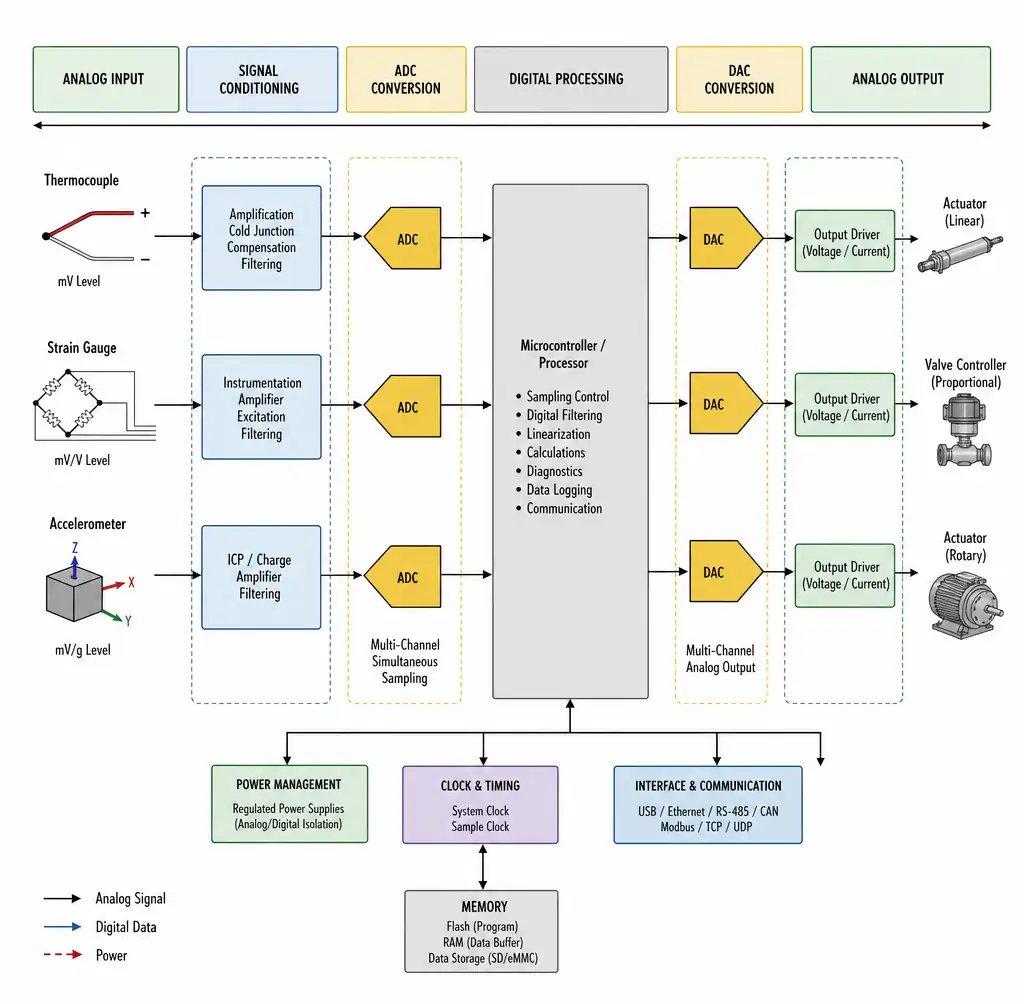

Diagramme bloc du système d’acquisition de données montrant l’étape d’entrée ADC et l’étape de sortie DAC

La métrique fondamentale de performance pour tout convertisseur est la résolution — le nombre de codes numériques discrets disponibles pour représenter la plage du signal analogique. Un ADC 12 bits divise la plage d’entrée en 4 096 pas, tandis qu’un périphérique 16 bits en fournit 65 536 pas. Cependant, la résolution seule ne garantit pas la précision. La résolution effective dépend du rapport signal/bruit (SNR), de la non linéarité intégrale (INL) et de la non linéarité différentielle (DNL). Le nombre effectif de bits (ENOB) d’un ADC prend en compte le bruit et la distorsion réels, tombant souvent de 1 à 3 bits en dessous de la spécification de résolution nominale.

2. Caractéristiques clés : résolution, vitesse et SNR

Comprendre la relation entre les spécifications critiques de l’ADC et du DAC permet de prendre des décisions éclairées lors de la sélection des composants. Ces paramètres interagissent de manière à influencer la performance réelle au-delà des titres de la fiche technique.

La relation entre SNR et ENOB fournit un aperçu des performances réelles des convertisseurs. ENOB est calculé comme suit : ENOB = (SNR - 1,76) / 6,02. Un ADC 16 bits avec un SNR de 90 dB délivre environ 14,7 ENOB—ce qui signifie que près de 1,3 bits sont perdus à cause du bruit et de la distorsion. Cet écart s’élargit à des taux d’échantillonnage plus élevés, où les limitations de performance dynamique deviennent plus marquées. Selon l’analyse technique d’Analog Devices, comprendre l’ENOB dans vos conditions de fonctionnement spécifiques évite des refontes coûteuses lorsque la performance mesurée est inférieure aux attentes.

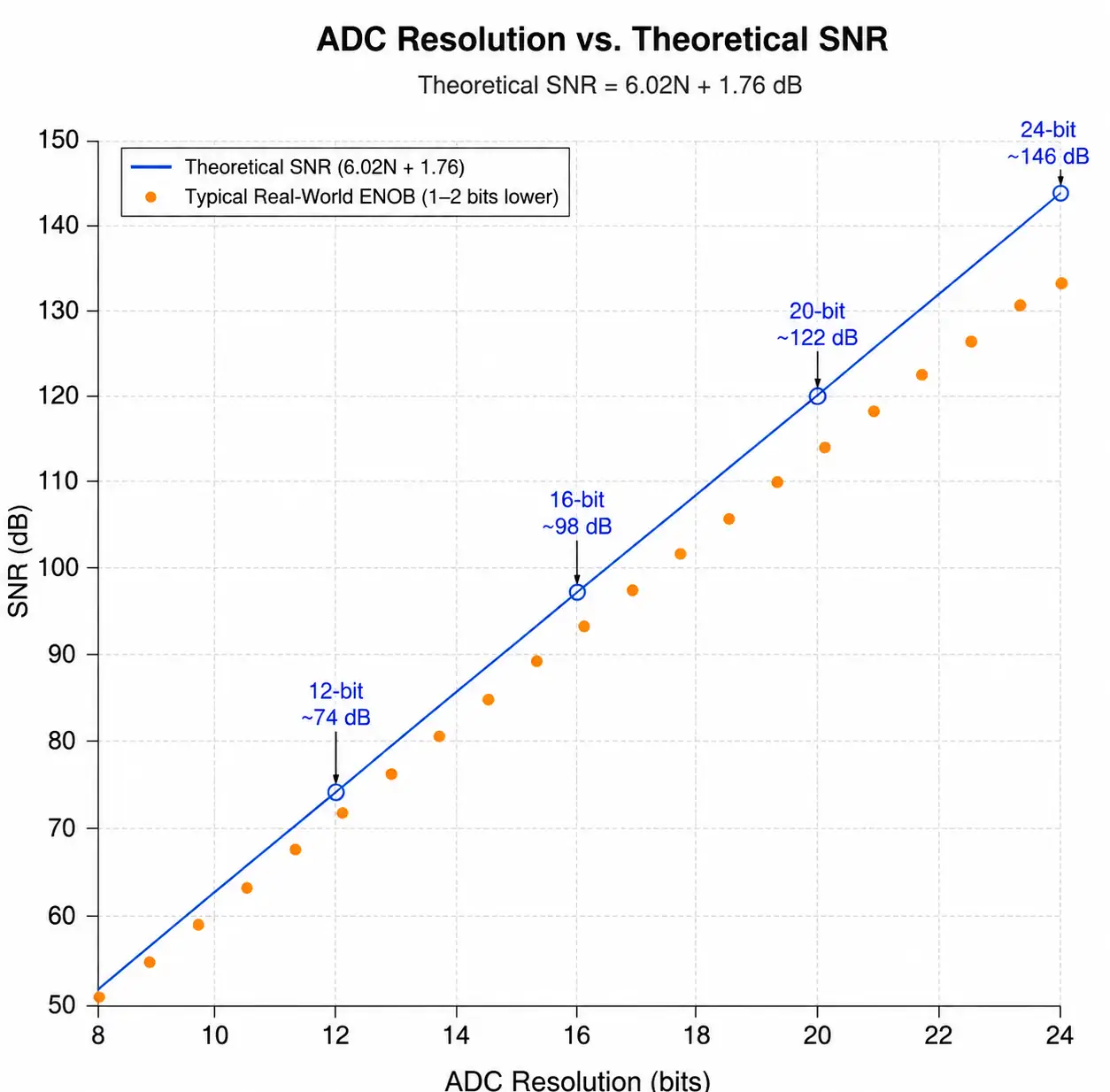

Graphique montrant la relation entre la résolution ADC et le rapport signal/bruit

3. Sélection de l’architecture ADC : SAR vs Sigma-Delta vs Pipeline

L’architecture ADC détermine fondamentalement l’espace de compromis vitesse-résolution-puissance. Trois architectures principales dominent les applications d’acquisition de données, chacune optimisée pour différents profils de performance.

Les ADC successives du registre d’approximation (SAR) effectuent une recherche binaire pour converger vers la valeur de tension d’entrée, terminant généralement la conversion en 8 à 20 cycles d’horloge. Cette architecture domine l’acquisition de données à usage général car elle combine une résolution modérée (12 à 18 bits) avec des taux d’échantillonnage allant jusqu’à plusieurs MSPS à faible consommation d’énergie. Les convertisseurs SAR excellent dans les systèmes multiplexés où plusieurs canaux capteurs partagent un même ADC car la latence de conversion est minimale — ce qui est crucial pour des applications comme la surveillance multipoint de la température ou les équipements de test automatisés. Les ADC SAR modernes atteignent une résolution de 16 bits à 1 MSPS avec un ENOB dépassant 15 bits, comme démontré dans les conceptions récentes haute performance.

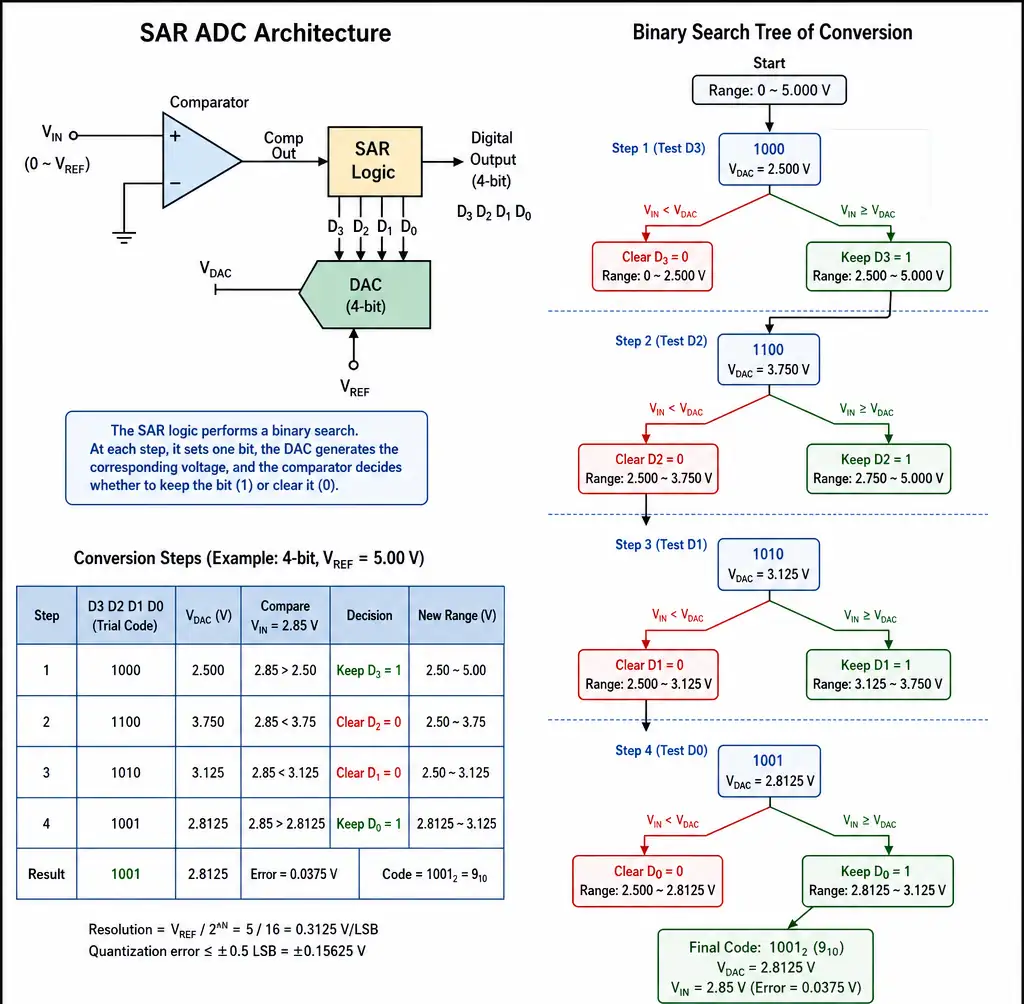

Diagramme du processus de conversion successive d’approximation des ADC SAR

Les ADC sigma-delta utilisent le suréchantillonnage et le modelage du bruit pour pousser le bruit de quantification hors de la bande passante du signal, puis filtrent numériquement pour obtenir une résolution extraordinaire. Un convertisseur sigma-delta de 24 bits peut suréchantillonner de 256 fois, en échantillonnant à 12,8 MHz pour atteindre un débit de sortie efficace de 50 kSPS. Cette architecture est préférée pour la mesure industrielle de précision, la balance et le conditionnement des capteurs lorsque la résolution dépasse 16 bits et que la bande passante du signal reste inférieure à 100 kHz. Le filtre numérique intégré offre un anticrénelage et une décimation simultanés, simplifiant la conception de la front-end analogique. Cependant, le délai du groupe de filtres introduit une latence allant de millisecondes à plusieurs centaines de millisecondes selon le rapport de décimation — inadapté aux boucles de contrôle en temps réel nécessitant un retour immédiat.

4. Considérations multi-canaux : Multiplexage vs échantillonnage simultané

Les systèmes d’acquisition de données surveillent fréquemment plusieurs entrées de capteurs — zones de température dans un four, jauges de contrainte sur une structure d’essai ou courants de phase dans un entraînement moteur. Le choix entre architectures multiplexées et d’échantillonnage simultané influence le nombre de canaux, le coût système, la précision de phase et la performance globale.

Les systèmes multiplexés acheminent plusieurs entrées analogiques via un seul ADC à l’aide d’un multiplexeur analogique. Cette approche minimise les coûts et l’espace de la carte, car un ADC 16 bits remplace huit convertisseurs individuels. L’échantillonnage séquentiel suffit pour les applications où le timing relatif entre canaux n’est pas critique, comme la surveillance environnementale où toutes les températures se mettent à jour à 1 Hz. L’écart canal à canal est égal au temps de conversion par canal — pour un ADC de 1 MSPS balayant 8 canaux, les échantillons successifs sont séparés par 1 μs. Ce décalage est négligeable lorsque la bande passante du signal est inférieure à 100 Hz, mais devient problématique pour les mesures en courant alternatif ou lorsque les relations de phase comptent.

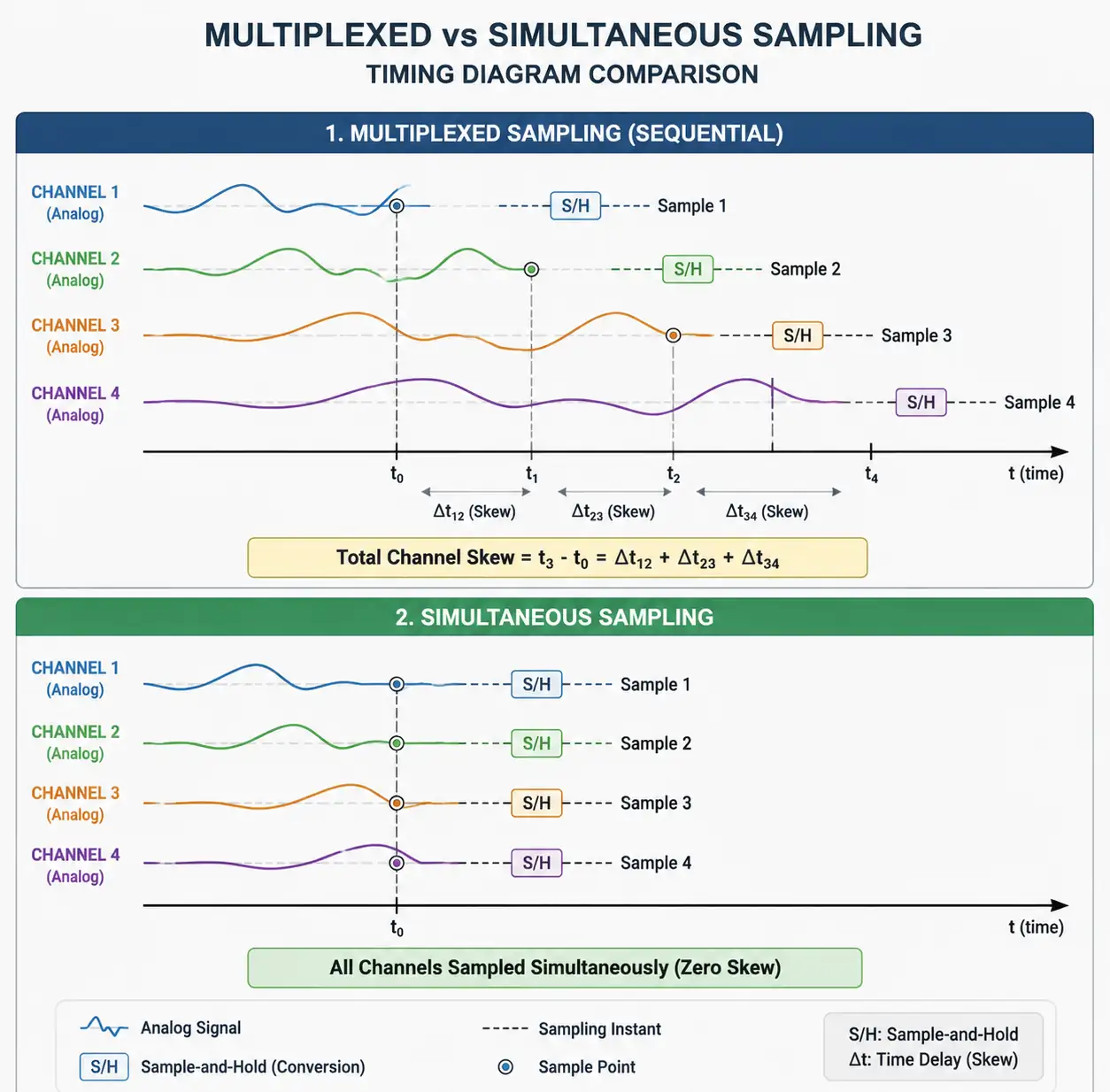

Diagramme temporel comparant l’échantillonnage séquentiel multiplexé à l’échantillonnage simultané

Les systèmes d’échantillonnage simultané utilisent des ADC dédiés pour chaque canal, déclenchés par une horloge d’échantillonnage commune. Toutes les entrées sont capturées précisément au même instant, préservant les relations de phase essentielles pour la mesure de puissance triphasée, l’analyse des vibrations avec plusieurs accéléromètres ou la formation de faisceau dans les systèmes acoustiques. Selon les directives d’application d’Analog Devices sur les systèmes multicanaux, l’échantillonnage simultané est essentiel lors de l’analyse des informations de phase entre capteurs orthogonaux afin de détecter des défauts tels que le déséquilibre, le désalignement ou les défauts de roulement dans les machines en rotation.

Le compromis de coût est important : un système d’échantillonnage simultané à 4 canaux nécessite quatre ADC, quatre références de tension et quatre ensembles de conditionnement du signal, doublant ou triplant potentiellement le coût de la BOM par rapport à une approche multiplexée. Cependant, cet investissement devient justifié dans les applications où :

• La précision de phase entre les canaux doit être maintenue (analyse de la qualité de puissance, contrôle moteur)
• Les signaux d’entrée changent rapidement par rapport au temps de stabilisation du multiplexeur (surveillance des vibrations au-dessus de 1 kHz par canal)
• La diaphonie du canal doit être minimisée (mesure de précision là où un canal ne peut pas perturber les autres)
• Un déclenchement en temps réel sur tous les canaux est nécessaire (systèmes de détection de pannes)

La surveillance industrielle de l’alimentation triphasée illustre l’importance du choix architectural. Des calculs précis de puissance et d’énergie nécessitent une mesure simultanée des formes d’onde de tension et de courant sur les trois phases. L’échantillonnage séquentiel introduit des erreurs de phase qui corrompent les calculs du facteur de puissance et l’analyse harmonique. Les systèmes haute performance pour la surveillance avancée des lignes électriques exploitent les ADC à échantillonnage simultané spécifiquement conçus pour cette application, permettant d’obtenir une adaptation de phase supérieure à 0,1° entre canaux.

5. Sélection du DAC pour le contrôle et la génération de signaux

Alors que les ADC reçoivent plus d’attention dans les discussions sur l’acquisition de données, les DAC jouent des rôles tout aussi critiques dans les sorties de boucles de contrôle, la génération de signaux d’étalonnage et l’ajustement des points de consigne. Les critères de sélection des DAC diffèrent des exigences des ADC car l’application se déplace de la mesure à la génération et au contrôle du signal.

Les applications en boucle de contrôle privilégient le temps de dépôt et le taux de mise à jour. Un contrôleur de température en boucle fermée ajustant la puissance du chauffage à 10 Hz peut utiliser un DAC sigma-delta avec un temps de stabilisation de 10 μs, mais un servomoteur à mise à jour à 10 kHz nécessite une chaîne de résistance ou un DAC segmenté se stabilisant dans un rayon de 1 μs. Les spécifications de temps de tassement sont définies selon une bande d’erreur spécifique (typiquement 0,5 LSB ou 1 LSB), et le comportement de tassement — monotone vs avec dépassement — affecte la stabilité des commandes.

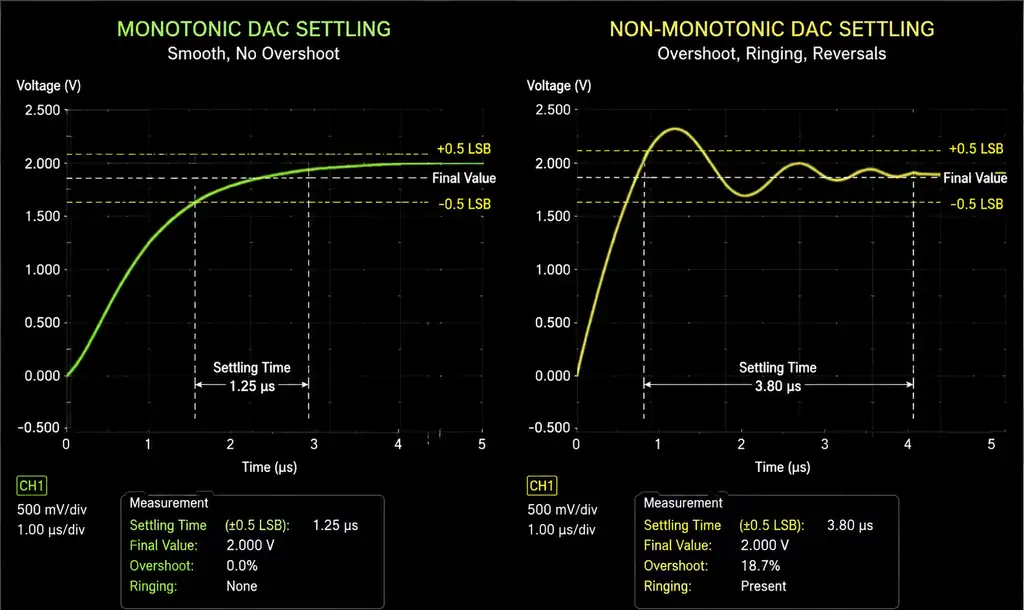

Formes d’onde temporelles de stabilisation DAC montrant un comportement monotone versus non monotone

La monotonie est cruciale pour les applications de contrôle. Un DAC monotone garantit que l’augmentation des codes numériques produit des tensions de sortie croissantes (ou du moins non diminuantes). Les DAC non monotones peuvent provoquer des cycles limites ou une instabilité dans les systèmes de rétroaction. Tous les codes de sortie doivent être présents — aucun code manquant — ce qui nécessite un DNL < 1 LSB sur toute la plage de température. Cela est important lorsque le DAC pilote un actionneur de valve ou un contrôleur moteur où des inversions dans la direction de sortie peuvent provoquer une chasse ou une oscillation.

6. Normes d’interface et intégration système

La sélection de l’interface numérique impacte la complexité de la disposition de la carte, la charge du processeur et le débit des données. Les ADC et DAC d’acquisition de données modernes prennent en charge les interfaces série et parallèle avec des compromis variables.

SPI (Interface périphérique série) domine l’acquisition de données à faible à moyenne vitesse, offrant des connexions simples à 4 fils (MOSI, MISO, SCK, CS) avec des fréquences généralement comprises entre 1 MHz et 50 MHz. Un ADC 16 bits échantillonné à 1 MSPS nécessite 16 cycles MCLK par conversion plus la surcharge, facilement supportable par SPI à 20 MHz. Plusieurs appareils partagent le bus avec des selecteurs de puces individuels, minimisant ainsi le nombre de broches. SPI ne dispose pas de vérification d’erreur intégrée, donc les applications critiques implémentent la validation CRC dans le firmware. Les configurations en chaîne en cascade de plusieurs convertisseurs sur un seul bus SPI, utile dans les systèmes à fort nombre de canaux mais avec une latence croissante.

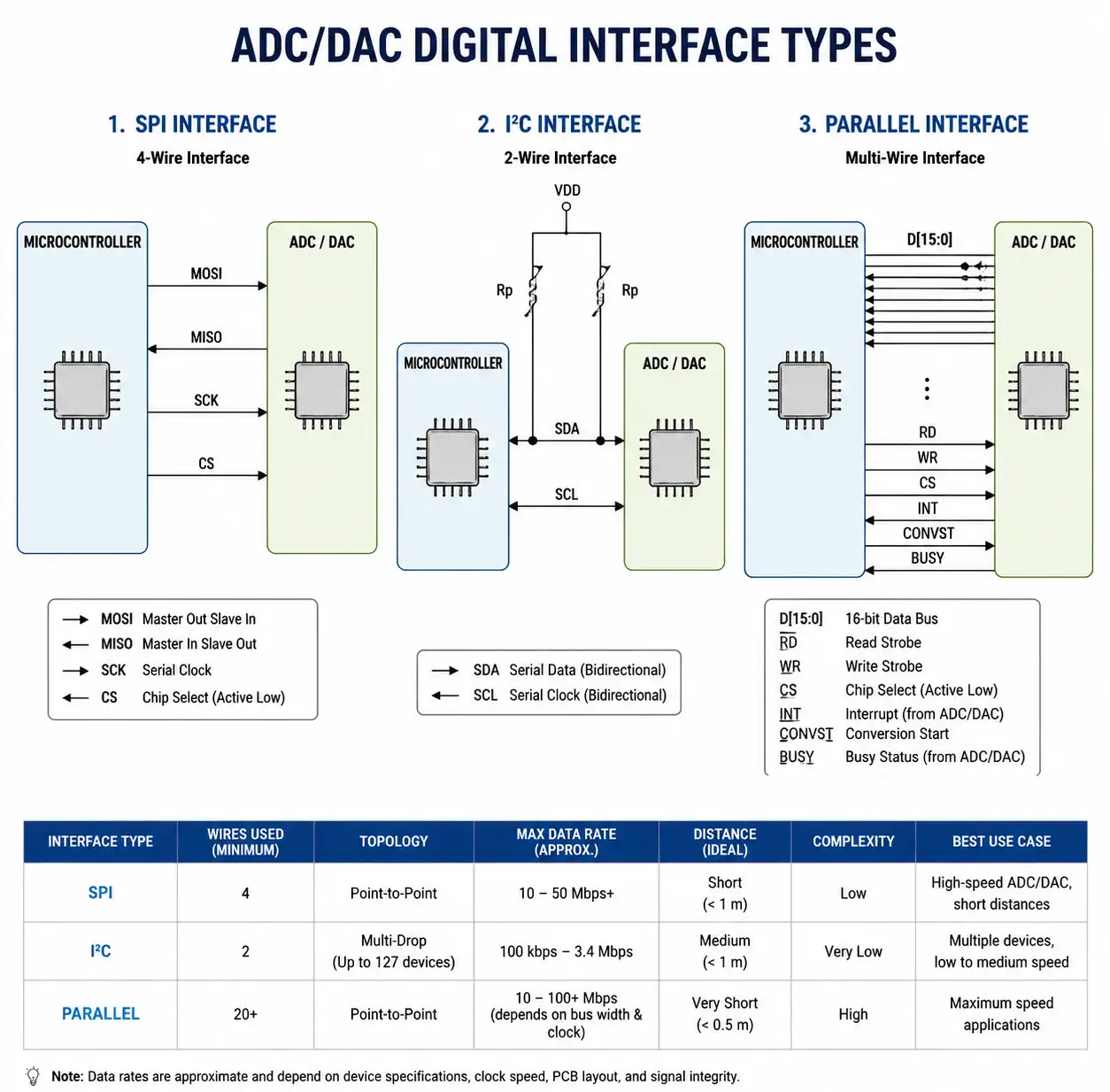

Comparaison d’interfaces numériques montrant les connexions SPI, I2C et parallèles

Les interfaces parallèles offrent un débit maximal pour les applications à haute vitesse, transférant simultanément 8, 12 ou 16 bits plus les signaux de contrôle (lecture, écriture, sélection de puce). Un ADC parallèle 16 bits se met à jour à 10 MSPS ne nécessite que 16 lignes de données et une logique de contrôle, atteignant des latences inférieures à 100 ns. Le compromis est l’espace de la carte — les interfaces parallèles consomment 20+ broches contre 4 pour le SPI. Les ADC modernes à haute vitesse incluent souvent des sorties parallèles LVDS (Low-Voltage Differential Signaling), réduisant les EMI et permettant des longueurs de piste plus longues comparées aux bus parallèles à une seule extrémité.

Les considérations au niveau système incluent la capacité DMA (Direct Memory Access) du processeur pour une acquisition à haut débit sans surcharge sur le CPU, les exigences d’isolation pour les environnements industriels (émetteurs-récepteurs SPI isolés ou optocoupleurs), et le séquençage de l’alimentation pour éviter le verrouillage. Les systèmes multi-cartes bénéficient de topologies en chaîne ou multi-drop qui minimisent la complexité d’interconnexion, tandis que les applications critiques pour la sécurité peuvent nécessiter des chemins d’acquisition doublement redondants avec convertisseurs indépendants et une logique de vote.

7. FAQ

Quelle résolution ADC me faut-il pour mon application de mesure ?

Les exigences de résolution découlent des budgets d’incertitude de mesure. Calculez le plus petit changement de signal que vous devez détecter, puis assurez-vous qu’il représente au moins 3 à 5 LSB pour éviter que le bruit de quantification ne domine la mesure. Pour une plage 0-10V nécessitant une résolution de 1 mV, un ADC 12 bits (10V / 4096 = 2,44 mV/LSB) offre une granularité insuffisante — sélectionnez plutôt 14 bits (0,61 mV/LSB) ou 16 bits (0,15 mV/LSB). Prenez en compte la dérive de température, l’erreur de référence et l’INL qui consomment les bits effectifs. Un ADC 16 bits avec ±4 LSB INL se comporte effectivement comme un 14 bits pour une précision absolue malgré le maintien de la résolution 16 bits.

Quelle est la différence entre un échantillonnage multiplexé et un échantillonnage simultané, et quand ai-je besoin d’un échantillonnage simultané ?

Les systèmes multiplexés échantillonnent séquentiellement chaque canal via un seul ADC, introduisant un décalage de temps entre les canaux égal au temps de conversion par canal. C’est acceptable lorsque les signaux changent lentement ou que les relations de phase n’ont pas d’importance (surveillance environnementale, suivi de la tension de la batterie). L’échantillonnage simultané capture tous les canaux au même instant précis à l’aide de ADC synchronisés, préservant les informations de phase essentielles pour l’analyse de puissance, le diagnostic des vibrations avec plusieurs accéléromètres ou la formation acoustique du faisceau. Si votre application nécessite de calculer l’angle de phase, le facteur de puissance ou de comparer la timing des formes d’onde entre canaux, un échantillonnage simultané est essentiel.

Quelle interface devrais-je choisir : SPI, I²C ou parallèle ?

Le choix de l’interface dépend des besoins en débit des données, des capacités du processeur et des contraintes d’espace de la carte. SPI prend en charge l’acquisition de données à vitesse modérée (10 kSPS à 1 MSPS par ADC) avec des connexions simples à 4 fils et est compatible avec la plupart des microcontrôleurs. L’I²C est idéal pour la configuration et la surveillance lente (<10 kSPS) où la minimisation du nombre de broches est primordiale. Les interfaces parallèles sont nécessaires pour les systèmes haute vitesse (>10 MSPS) où la bande passante du bus série devient limitante, acceptant le compromis de 16 à 20 broches par appareil. Évaluez si votre processeur prend en charge la DMA pour l’interface choisie afin de décharger le mouvement de données de l’exécution du processeur.

Quel temps de déposition DAC dois-je utiliser pour mon application de contrôle ?

Les exigences de temps de règlement proviennent des taux de mise à jour de la boucle de contrôle et des marges de stabilité. Une boucle de contrôle se mettant à jour à 1 kHz nécessite un DAC qui se stabilise en 1 ms (et de préférence 100 μs pour permettre le temps d’exécution de l’algorithme de contrôle). Spécifiez le temps de déposement à la bande de précision qui compte — un DAC 12 bits se stabilisant sur ±1 LSB est plus rapide qu’un stabilisation sur ±0,5 LSB. Évaluer si le dépassement est acceptable ; Certaines applications tolèrent le bourdonnement tant que la sortie finit par se stabiliser, tandis que d’autres (contrôle de valves, entraînements moteurs) nécessitent un tassement monotone pour éviter la chasse. Vérifiez toujours le temps de tassement à votre température de fonctionnement et à vos conditions de charge, pas seulement les valeurs typiques de la fiche technique à 25°C avec des charges idéales.

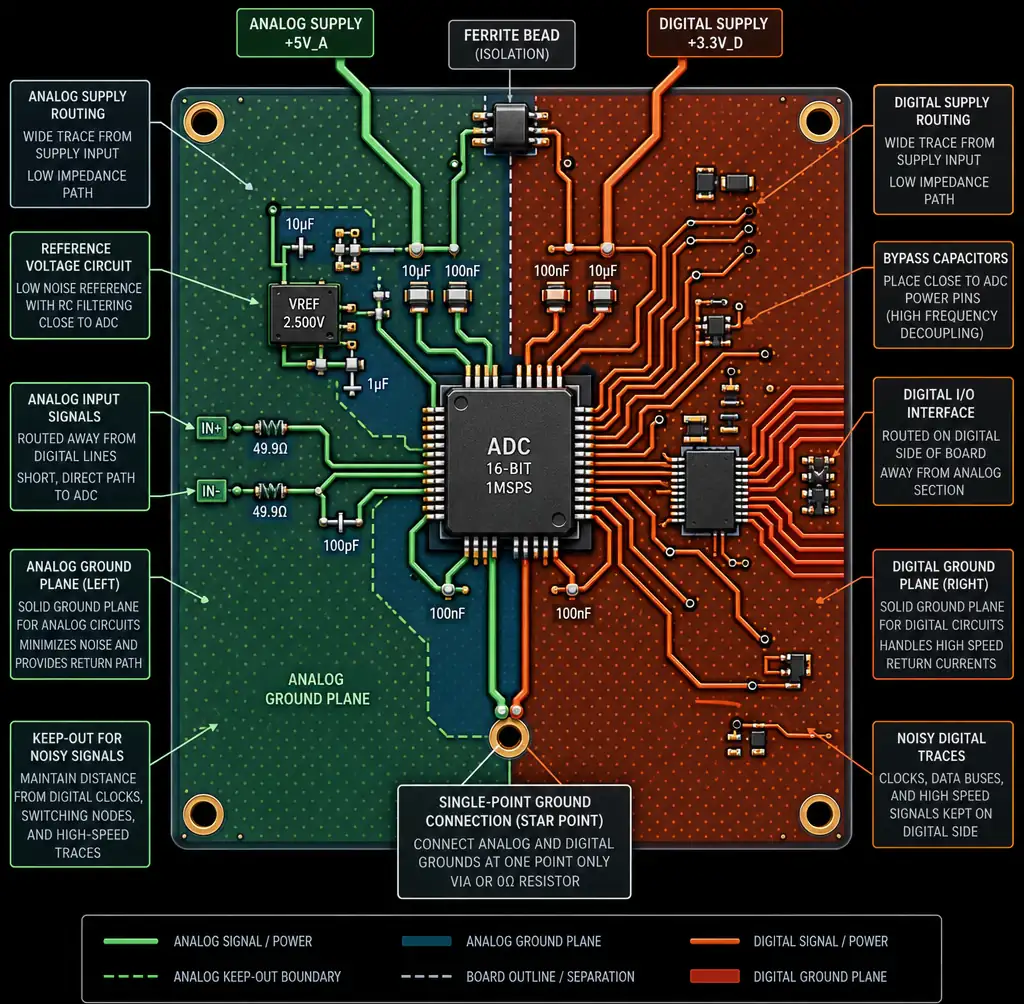

Disposition du circuit imprimé montrant une mise à la terre et un routage d’alimentation appropriés pour les systèmes d’acquisition de données

8. Conclusion

La sélection réussie des ADC et DAC pour les systèmes d’acquisition de données commence par définir clairement la précision des mesures, la largeur de bande passante du signal et les exigences en nombre de canaux avant de parcourir les tables paramétriques. Pour les applications de précision mesurant des signaux DC ou basse fréquence, les ADC sigma-delta offrent la résolution la plus élevée au détriment de la latence de conversion, tandis que les architectures SAR équilibrent la résolution jusqu’à 18 bits avec des fréquences d’échantillonnage atteignant plusieurs MSPS pour l’acquisition de données à usage général. Lorsque les relations de phase entre plusieurs canaux sont importantes — surveillance de puissance, analyse des vibrations ou contrôle moteur — les architectures d’échantillonnage simultané justifient le coût supplémentaire par une meilleure fidélité de mesure.
