Guide de sélection de l’adaptateur secteur : paramètres d’ingénierie, normes d’efficacité et scénarios d’application
Choisir l’adaptateur secteur adapté à votre conception électronique nécessite d’équilibrer plusieurs paramètres techniques, exigences d’efficacité et contraintes spécifiques à l’application. Que vous conceviez de l’électronique grand public, des équipements industriels ou des dispositifs médicaux, comprendre les spécifications clés et les compromis est essentiel pour la fiabilité du système, la conformité réglementaire et l’optimisation des coûts. Ce guide propose une approche structurée du choix des adaptateurs secteur, basée sur des considérations d’ingénierie réelles.
Table des matières
- [Qu’est-ce qu’un adaptateur secteur et pourquoi la sélection est importante] (#1-qu’est-un-adaptateur AC et pourquoi la sélection compte)
- Paramètres techniques clés expliqués
- [Normes d’efficacité et exigences réglementaires] (#3-normes-et-exigences réglementaires)
- [Comment choisir l’adaptateur secteur adapté à votre application] (#4-comment-choisir-le-bon-adaptateur-pour-vostra-application)
- [Comparaison de performance et compromis] (#5-comparaison-performance-et-compromis)
- Considérations de conception et écueils courants
- [Considérations sur la chaîne d’approvisionnement et l’approvisionnement] (#7-Considérations de la chaîne d’approvisionnement et de l’approvisionnement)
- FAQ
- [Conclusion et prochaines étapes] (#9 conclusion et prochaines étapes)
1. Qu’est-ce qu’un adaptateur secteur et pourquoi la sélection est importante
Un adaptateur secteur, également appelé alimentation AC-DC ou adaptateur mural, convertit le courant alternatif (CA) d’une prise murale en courant continu (DC) requis par les appareils électroniques. Le terme englobe une large gamme de topologies de conversion d’alimentation, allant des simples régulateurs linéaires aux alimentations sophistiquées en mode commutateur (SMPS).
Le processus de sélection impacte directement trois dimensions critiques de conception. Premièrement, la fiabilité du système dépend de la capacité de l’adaptateur à gérer les variations de tension d’entrée, les transitoires de charge et la contrainte thermique sur toute la durée de vie du produit. Deuxièmement, les exigences réglementaires varient selon le marché cible et l’application, les dispositifs médicaux nécessitant la certification IEC 60601-1 tandis que les produits grand public nécessitent l’approbation UL/CE/FCC. Troisièmement, le coût total de possession inclut non seulement le prix d’achat de l’adaptateur, mais aussi les coûts énergétiques liés à l’efficacité, les réclamations de garantie et les coûts potentiels de refonte si la sélection initiale s’avère insuffisante.
Une erreur courante dans la conception en phase initiale consiste à choisir un adaptateur uniquement en fonction de la tension et du courant de sortie sans prendre en compte la classe d’efficacité, la consommation électrique sans charge ou les caractéristiques de réponse transitoire. Cela entraîne souvent des retards réglementaires, des problèmes de gestion thermique ou des défaillances sur le terrain lorsque le produit passe à la production.
2. Paramètres techniques clés expliqués
Comprendre la relation entre les spécifications d’entrée, les caractéristiques de sortie et les caractéristiques de protection est essentiel pour un choix correct de l’adaptateur secteur. Chaque paramètre influence le comportement du système sous différentes conditions de fonctionnement.
Spécifications d’entrée
La plage de tension d’entrée détermine la compatibilité géographique et la robustesse face aux variations de lignes électriques. Les adaptateurs d’entrée universels (85-265VAC) fonctionnent à l’échelle mondiale mais coûtent généralement 15 à 25 % de plus que les conceptions à entrée fixe. La tolérance à la fréquence d’entrée (47-63 Hz) est importante pour les applications déployées dans des régions à infrastructure réseau instable ou des sites alimentés par générateurs.
La puissance nominale du courant d’entrée influence la dimension des disjoncteurs et la gestion du courant d’adcours. Le courant d’appel de pointe lors de l’alimentation peut atteindre 30-50A pendant un court instant, nécessitant une coordination attentive avec les dispositifs de protection en amont. La correction du facteur de puissance (PFC) devient obligatoire au-delà de 75W sur de nombreux marchés, augmentant le coût mais réduisant la distorsion harmonique sur la ligne AC.
Spécifications de sortie
La tolérance de tension de sortie impacte directement les marges en aval du circuit. Une tolérance de ±5 % peut sembler acceptable, mais combinée à la chute de tension du câble et aux erreurs de régulation de la charge, la tension réelle à l’entrée de l’appareil peut s’écarter considérablement de la normale. Pour les circuits analogiques sensibles ou les références de précision, spécifiez ±3 % ou plus.
La note de courant de sortie doit tenir compte des conditions de charge de pointe, et non seulement de la consommation moyenne. Si votre appareil consomme 2A en régime permanent mais atteint un pic de 3A lors du démarrage ou des rafales de traitement, spécifiez un adaptateur 3,5-4A pour éviter la limitation de courant ou l’arrêt thermique. Un fonctionnement continu à 90-95 % du courant nominal réduit la durée de vie de l’adaptateur en raison de la température élevée des composants.

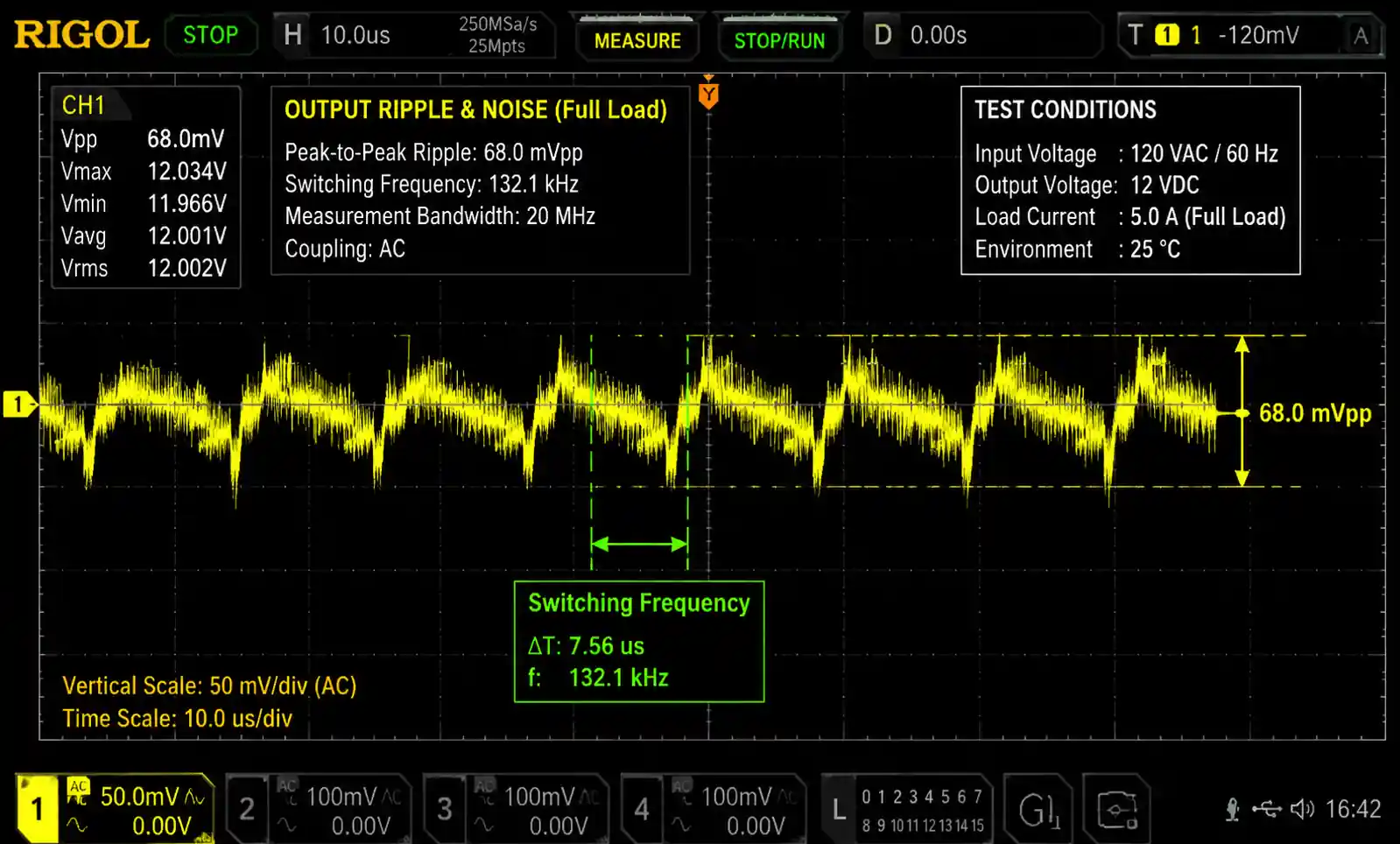

Les spécifications de ripple et de bruit sont importantes pour les applications sensibles au bruit. La ripple de fréquence de commutation (typiquement 50-150 mV crête à crête à 50-150 kHz) peut se coupler dans des chemins de signal analogiques ou des circuits d’horloge. Les pics de bruit à haute fréquence (5-20 mV) nécessitent un filtrage supplémentaire pour les équipements RF ou de mesure de précision.
Caractéristiques de protection
Les adaptateurs secteur modernes intègrent plusieurs circuits de protection, mais la qualité de la mise en œuvre varie considérablement. La protection contre la surtension (OVP) doit se déclencher à 110-130 % de la sortie nominale, protégeant ainsi les composants en aval des dommages. La protection contre les surcharges de courant (OCP) s’active généralement à 110-150 % du courant nominal, le mode hoquet empêchant les défaillances prolongées.
La protection contre les surchauffes (OTP) se déclenche à des températures internes de 90-110°C, mais cela ne garantit pas des températures sûres dans le boîtier. Pour les applications dans des boîtiers à circulation d’air limitée, vérifiez que l’adaptateur peut fournir toute la puissance à la pire température ambiante, généralement 40-50°C pour les produits grand public et 60-70°C pour les applications industrielles.
| Paramètre | Catégorie grand public | Grade industriel | Grade médical |
|---|---|---|---|
| Plage de tension d’entrée | 100-240VAC ±10 % | 85-265VAC | 100-240VAC ±10 % |
| Tolérance de tension de sortie | ±5 % | ±3 % | ±2 % |
| Ondulation et bruit (pk-pk) | <150mV | <100mV | <50mV |
| Température de fonctionnement | 0 à +40°C | -20 à +70°C | +5 à +40°C |
| Certifications de sécurité | UL, CE, FCC | UL, CE, CB | IEC 60601-1, UL 60950-1 |
Cette comparaison montre que, bien que les adaptateurs grand public répondent aux exigences de base pour les environnements contrôlés, les applications industrielles et médicales exigent des spécifications plus strictes et des plages d’utilisation étendues. La différence de MTBF de 4 à 7x se traduit directement par les coûts de garantie et la fiabilité sur le terrain.
3. Normes d’efficacité et exigences réglementaires
Les normes d’efficacité ont rapidement évolué au cours de la dernière décennie, motivées par des réglementations environnementales et des préoccupations liées au coût de l’énergie. Comprendre les exigences actuelles évite des cycles de refonte coûteux et des retards d’accès au marché.
DoE niveau VI et normes internationales
La norme de niveau VI du Département de l’Énergie des États-Unis (DoE), en vigueur depuis 2016, fixe l’efficacité moyenne minimale et la consommation maximale sans charge pour les alimentations externes. Pour un adaptateur typique de 60 W, le niveau VI nécessite environ 87 % d’efficacité moyenne et moins de 0,1 W en consommation sans charge. Les normes européennes CoC Tier 2 et les normes CCC chinoises imposent des exigences similaires avec des variations mineures dans les procédures de test.
La conformité nécessite des tests à plusieurs points de charge (25 %, 50 %, 75 % et 100 % de la puissance nominale) sur toute la plage de tension d’entrée. Une conception qui atteint les objectifs d’efficacité à 115VAC peut échouer à 230VAC en raison de différentes distributions de pertes dans le transformateur et les composants de commutation. Vérifiez toujours les performances sur toute la spécification d’entrée.
Les certifications 80 PLUS (Bronze, Argent, Or, Platine, Titan) ont été attribuées aux alimentations informatiques mais servent de plus en plus de références pour les adaptateurs à haute efficacité. Un adaptateur 80 PLUS Gold maintient >87 % d’efficacité à 20 % de charge, > 90 % à 50 % de charge, et >87 % à 100 % de charge. Cela est important pour les équipements à batterie où l’efficacité de l’adaptateur affecte directement le temps de charge et les coûts énergétiques.
Certifications de sécurité et EMC

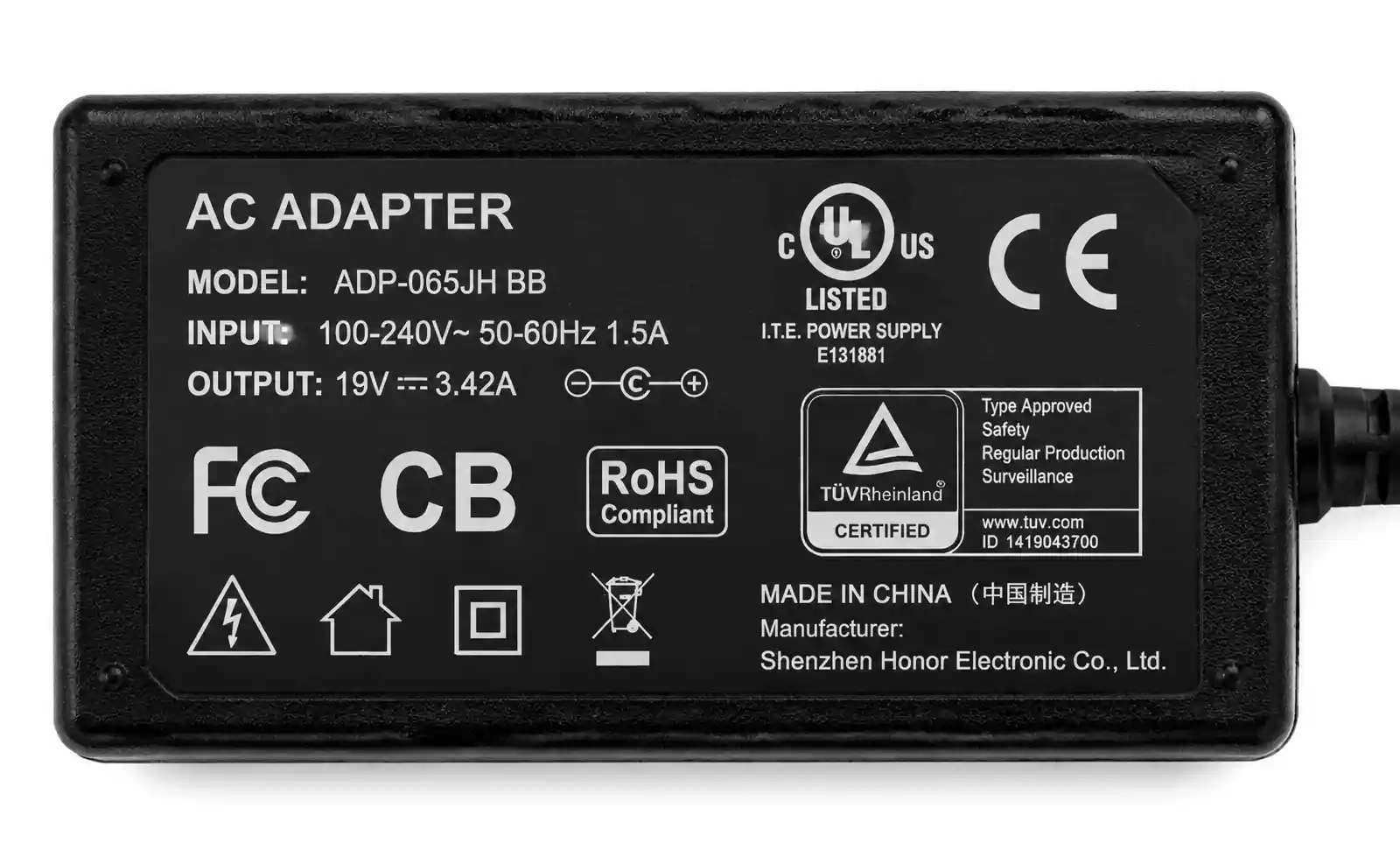

Les exigences de certification en sécurité varient selon le marché cible et la catégorie d’application. La norme UL 62368-1 (remplaçant la UL 60950-1) couvre les équipements de technologie de l’information en Amérique du Nord. Le marquage CE exige le respect de la directive basse tension (LVD) et de la directive EMC en Europe. Les certificats de schémas CB facilitent les approbations multinationales mais n’éliminent pas les exigences locales de test.
La conformité EMC présente des défis dépassant la sécurité de base. Les limites d’émission de la classe B (environnements résidentiels) sont 10 dB plus strictes que celles de la classe A (industrielle). Les émissions conduites à des fréquences commutantes (typiquement 50-150 kHz et harmoniques) nécessitent une conception soigneuse du filtre d’entrée. Les émissions rayonnées peuvent se couler via des câbles de sortie DC, faisant de la longueur et du routage des câbles une partie intégrante du test de conformité.
Les applications médicales nécessitent la certification IEC 60601-1 avec des exigences supplémentaires concernant le courant de fuite, la tension d’isolement et la fiabilité des composants. Les limites de courant de fuite de 100-300μA (selon l’application) sont 10 à 30 fois plus strictes que les normes industrielles, nécessitant des transformateurs d’isolement spécialisés et une sélection de condensateurs en Y.
| Standard | Région/Marché | Exigences clés | Impact typique sur les coûts |
|---|---|---|---|
| DoE Niveau VI | USA | Efficacité minimale, puissance maximale sans charge | Référence |
| CoC Niveau 2 | Europe | Similaire au DoE niveau VI | +0-5 % |
| CCC | Chine | Efficacité + sécurité + EMC | +10-15 % |
| IEC 60601-1 | Médical (mondial) | Courant de fuite, isolation, MOPP/MOPD | +30-50 % |
| UL 62368-1 | Amérique du Nord | Sécurité basée sur les risques | +5-10 % |
| 80 PLUS Or | Référence haute efficacité | >87 % à 20 %, >90 % à 50 % | +15-25 % |
La colonne impact des coûts reflète les dépenses de fabrication et de certification par rapport à une conception de base conforme au niveau VI du DoE. La certification médicale ajoute un coût important non seulement pour les tests, mais aussi pour les marges de conception requises et les contraintes de sélection des composants.
4. Comment choisir l’adaptateur secteur adapté à votre application
Le choix efficace de l’adaptateur suit un processus systématique qui prend en compte les exigences électriques, les conditions environnementales, les contraintes réglementaires et les facteurs de la chaîne d’approvisionnement. Sauter des étapes ou faire des suppositions conduit à des changements de conception tardifs.
Étape 1 : Définir les exigences de charge avec la marge

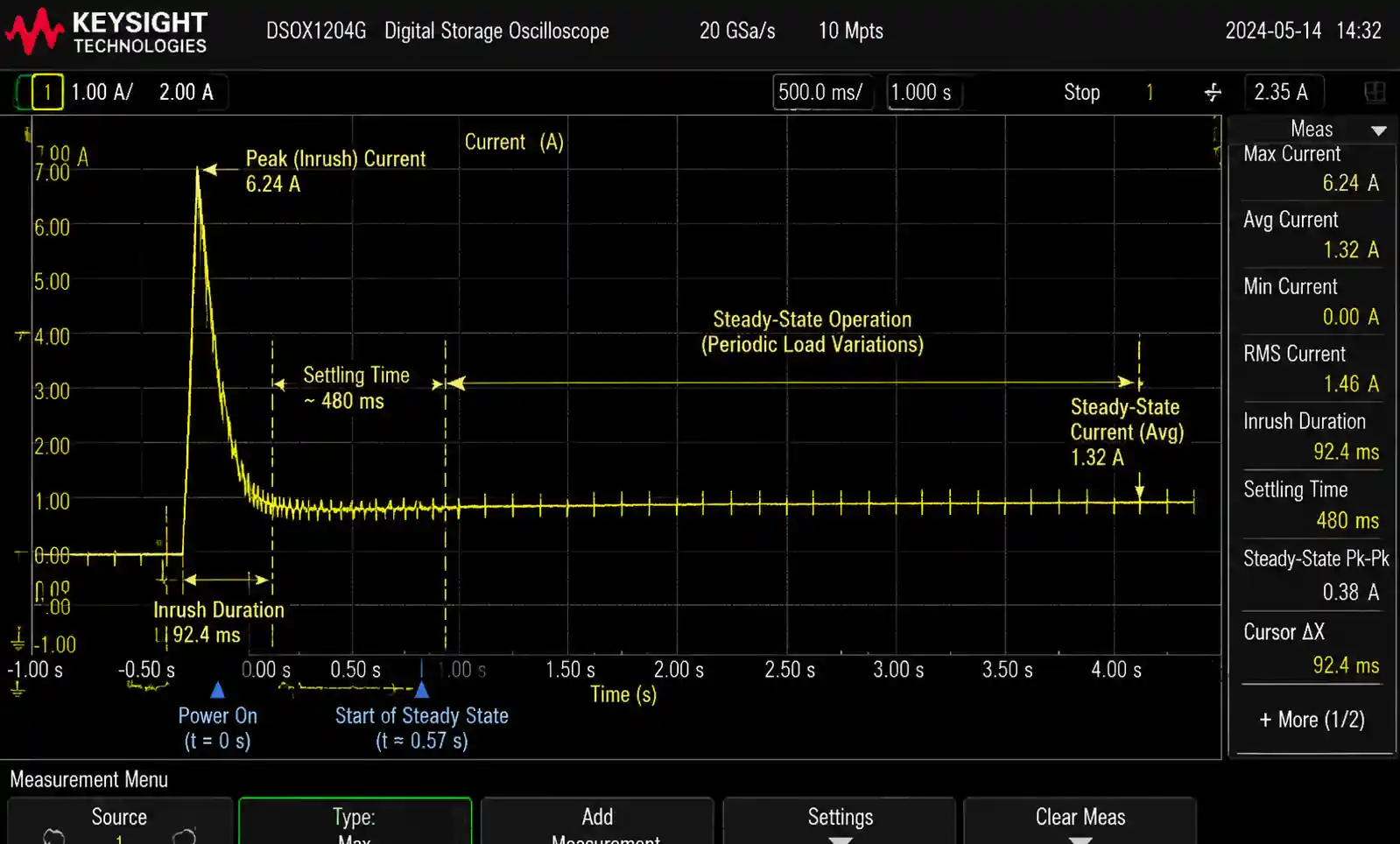

Commencez par caractériser votre profil de charge réel, pas seulement votre consommation nominale. Mesurer ou simuler le courant d’appel au démarrage, le courant de crête de fonctionnement et les étapes de charge transitoire. Ajoutez une marge de 20 à 30 % au courant maximal observé pour une conception robuste. Si votre charge maximale est de 2,5A, spécifiez une capacité minimale d’adaptateur de 3A.
Pour les applications de recharge sur batterie, l’adaptateur doit fournir simultanément le courant de charge et le courant de fonctionnement du système. Un appareil qui consomme 1A tout en chargeant une batterie à 2A nécessite un adaptateur minimum 3A, plus une marge. Ne pas prendre cela en compte est une cause fréquente de plaintes de recharge lente ou d’instabilité du système lors d’une utilisation intensive.
Étape 2 : Sélectionnez la tension en fonction de la distribution et de la régulation
La sélection de la tension de sortie implique des compromis entre l’efficacité de transmission, la marge de manœuvre du régulateur en aval et les considérations de sécurité. Des tensions continues plus élevées (19V, 24V) réduisent les pertes de câble et permettent un calibre de fil plus petit, mais nécessitent plus d’étapes de conversion de tension en aval. Des tensions plus basses (5V, 12V) simplifient la compatibilité USB et réduisent les risques de choc électrique, mais augmentent le courant du câble et les pertes résistives.
Pour les longs câbles (>2 mètres), calculez la chute de tension en utilisant : ΔV = I × R_cable. Une charge de 2A passant par 3 mètres de fil 22AWG (0,052 Ω/mètre) fait tomber 0,31V. Avec un adaptateur 5V, cette chute de 6 % peut violer les marges de tension en aval. L’utilisation d’un adaptateur 12V réduit la baisse de pourcentage à 2,6 %.
Étape 3 : Associer la classe d’efficacité à l’application
Choisissez une classe d’efficacité en fonction du cycle de fonctionnement et de la sensibilité au coût énergétique. Pour les appareils utilisés 24h/24 et 7j/7 (équipements réseau, systèmes de sécurité, surveillance industrielle), une efficacité premium est rentable grâce à une réduction des coûts énergétiques. Un adaptateur 10W utilisé en continu à 0,12 $/kWh coûte environ 10,50 $/an avec 80 % d’efficacité, contre 9,60 $/an à 88 %. Sur une durée de vie de 10 ans du produit, les économies de 9 $ par unité peuvent justifier le coût plus élevé de l’adaptateur.
Pour les dispositifs à usage intermittent (outils électriques, équipements portables), la consommation sans charge compte plus que l’efficacité de charge. Un adaptateur consommant 0,5W sans charge au lieu de 0,1W gaspille 3,5 kWh/an s’il est branché en continu, ce qui coûte 0,40 $/an. Multipliez par des millions d’unités, et l’impact devient significatif.
Étape 4 : Évaluer l’ajustement environnemental et mécanique
La plage de température de fonctionnement doit correspondre aux conditions d’installation du pire des cas. Un adaptateur homologué de 0 à 40°C peut tomber en panne dans un boîtier industriel où la température ambiante atteint 55°C. Les courbes de déclassement indiquent généralement une capacité de puissance de 50 à 70 % à 60°C. Soit choisissez un adaptateur industriel, soit assurez-vous d’une ventilation adéquate.

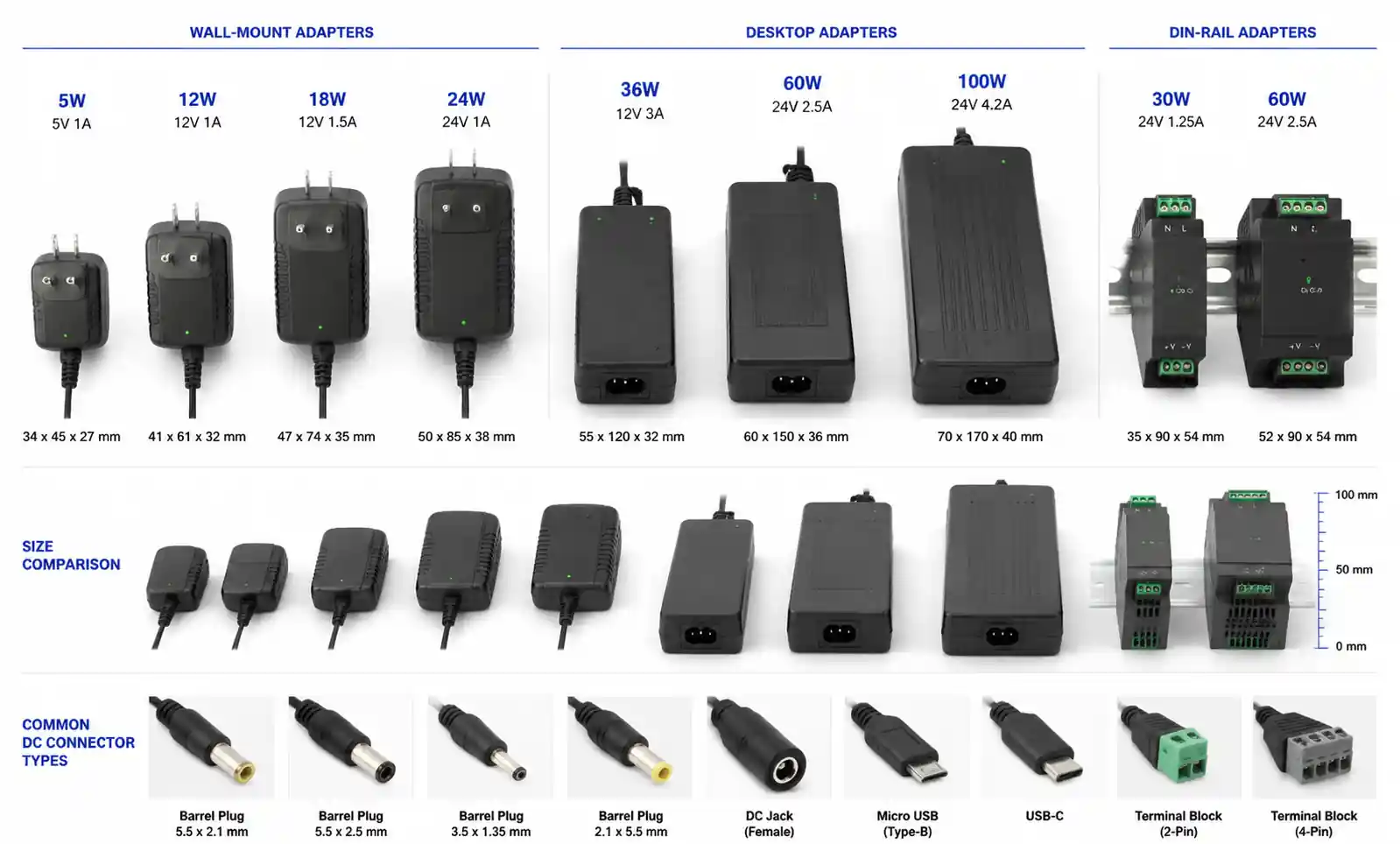

Les considérations mécaniques incluent le type de connecteur, la longueur du câble et le format. Les connecteurs à canon (5,5 mm/2,1 mm, 5,5 mm/2,5 mm) dominent les applications à faible consommation mais offrent une faible force de rétention. Les connecteurs verrouillables ou USB Power Delivery (USB-) offrent une meilleure fiabilité pour les équipements mobiles. La longueur du câble influence la chute de tension et les résultats des tests EMC, donc spécifiez la longueur réelle installée, pas seulement « minimum 2 mètres ».
| Type d’application | Tension | Actuel | Objectif d’efficacité | Considérations clés |
|---|---|---|---|---|
| Nœuds capteurs IoT | 5V, 12V | 0,5-2A | DoE Niveau VI | Faible puissance sans charge, sensible au coût |
| Contrôleurs industriels | 24V | 2-5A | 85-88 % | Large plage de températures, MTBF élevé |
| Dispositifs médicaux | 12V, 15V | 1-3A | >88 % | IEC 60601-1, courant de fuite faible |
| Électronique grand public | 5V, 9V, 12V | 2-6A | DoE Niveau VI / 80+ Or | Compatibilité USB-, taille compacte |
| Équipements réseau | 12V, 19V, 24V | 3-10A | >87 % | Fonctionnement 24h/24, haute fiabilité |
| Recharge de batterie | Application spécifique | 2-8A | >85 % | Profil CC/CV, gestion thermique |
Ce tableau fournit des points de départ pour les catégories d’applications courantes, mais valide toujours en fonction de vos exigences spécifiques et des conditions de fonctionnement en cas de catastrophe.
5. Comparaison des performances et compromis
Comprendre les compromis entre différentes architectures d’adaptateurs et choix de spécifications aide à optimiser vos besoins les plus critiques. Aucun design d’adaptateur unique ne brille simultanément dans toutes les dimensions.
Topologies linéaires vs. commutatrices
Les adaptateurs linéaires utilisent un transformateur pour diminuer la tension AC, suivi d’une rectification et d’une régulation linéaire. Ils offrent une faible interférence électromagnétique, un bruit de sortie minimal (<5 mV) et une conception simple, mais souffrent d’une faible efficacité (40-60 %) et d’une grande taille due au transformateur 50/60Hz. Ces caractéristiques limitent l’utilisation moderne à des applications à très faible consommation (<5W) ou à des applications critiques pour le bruit comme les équipements audio et la mesure de précision.

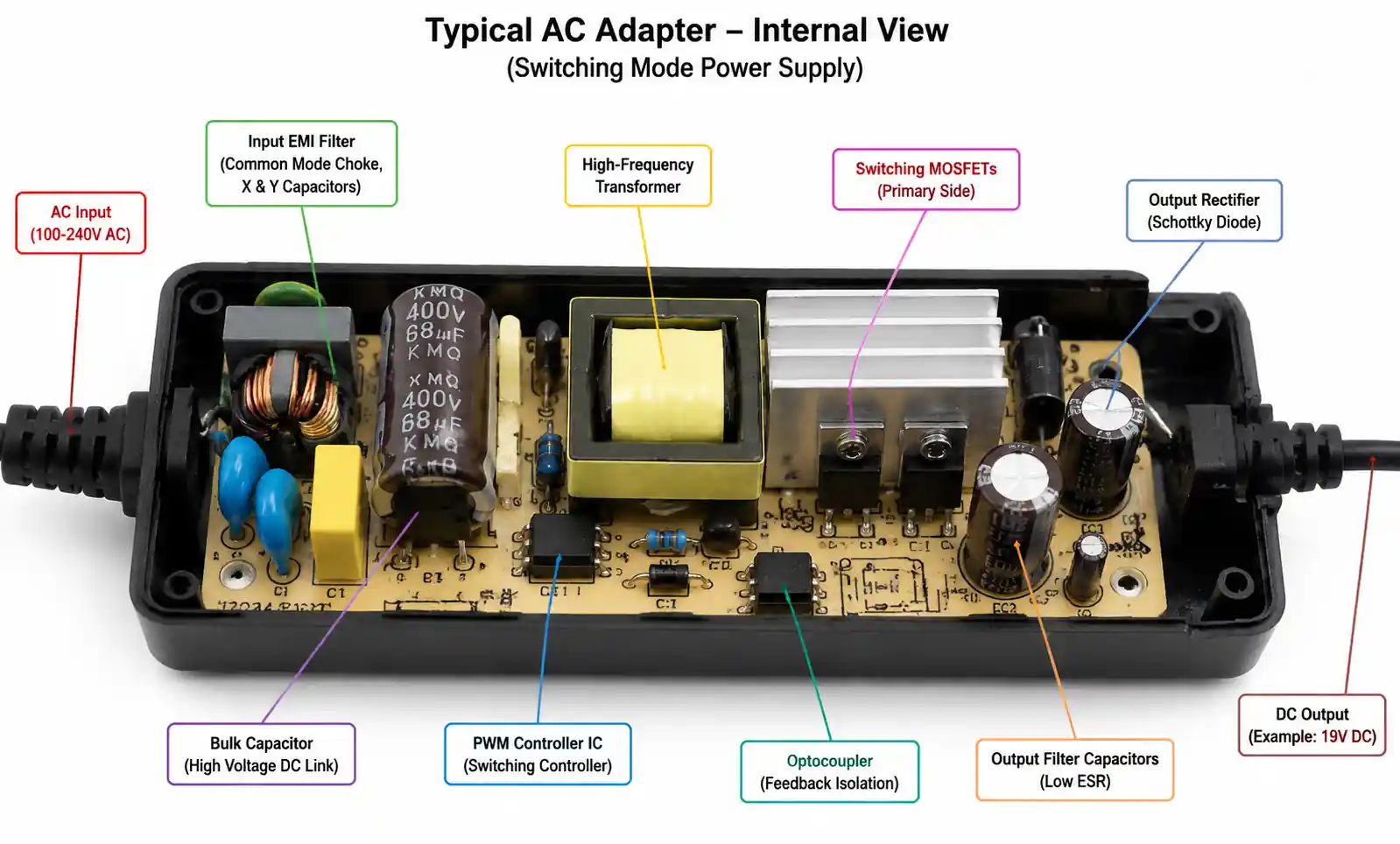

Les adaptateurs à commutation (SMPS) utilisent la commutation haute fréquence (50-150 kHz ou plus) pour une conversion efficace de la puissance. L’efficacité varie de 80 à 94 %, permettant des conceptions compactes avec des densités de puissance de 5 à 15 W par pouce cube. Les principaux compromis sont une augmentation de la propagation de la sortie (50-150 mV), des problèmes potentiels d’EMI, et un coût plus élevé pour une conformité correcte aux EMC. Pour la grande majorité des applications au-delà de 10W, les adaptateurs à commutation sont le seul choix pratique.
Entrée fixe vs. universelle
Les adaptateurs d’entrée fixe (115VAC ou 230VAC) coûtent 10 à 20 % moins cher que les conceptions d’entrée universelles en raison d’une conception plus simple des transformateurs et d’une réduction des contraintes composantes. Cependant, ils nécessitent des SKU séparés pour différents marchés et compliquent la distribution mondiale. Les adaptateurs d’entrée universels (85-265VAC) acceptent toute tension mondiale, simplifiant l’inventaire et supportant l’utilisation en déplacement, mais paient une pénalité en efficacité (1-3 % en moins) et en taille légèrement supérieure.
Le seuil de rentabilité se situe généralement autour de 5 000 à 10 000 unités. En dessous de ce volume, le coût de maintenance de deux SKU à entrée fixe dépasse les économies par unité. Au-delà de ce volume, les conceptions à entrée fixe peuvent réduire le coût total si votre produit se vend principalement sur un seul marché.
Compromis efficacité vs. coût

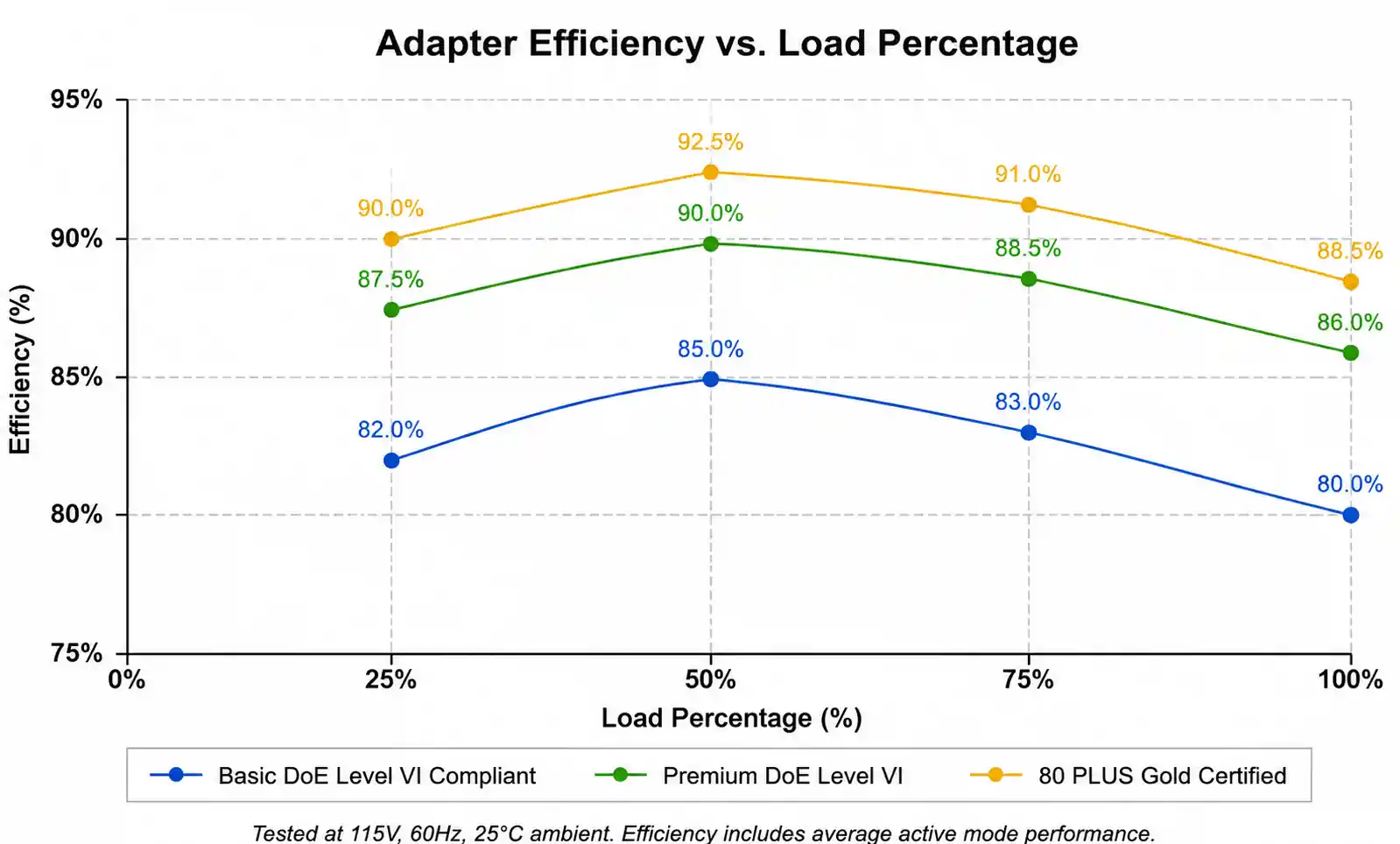

Passer du niveau VI du DoE (85-87 % de moyenne) à une efficacité premium (90-92 %) ajoute 1 à 3 $ par adaptateur selon le niveau de puissance. Cet investissement est logique lorsque les coûts énergétiques dominent sur la durée de vie du produit ou lorsque le positionnement premium justifie un coût de la MB plus élevé. Calculez la période de remboursement : une prime d’adaptateur de 2 $ économisant 1 $/an en coûts énergétiques atteint le seuil en 2 ans pour un équipement à fonctionnement continu.
Pour les applications à usage intermittent ou à courte durée de vie des produits (<3 ans), il faut privilégier une efficacité suffisante pour la conformité réglementaire plutôt que des performances premium. Le client ne voit jamais l’avantage en matière d’efficacité, et la différence de coût se retrouve directement sur la marge.
| Choix de conception | Avantages | Inconvénients | Meilleur pour |
|---|---|---|---|
| Topologie linéaire | Ultra-faible bruit, EMC simple | Mauvaise efficacité, grand/lourd | Audio, analogique de précision |
| Topologie de commutation | Haute efficacité, compact | Ondulation/bruit, complexité EMC | Usage général >10W |
| Entrée fixe | Coût moindre, meilleure efficacité | Plusieurs SKU, pas d’utilisation en voyage | Volume élevé, spécifique à la région |
| Entrée universelle | SKU global unique | Coût plus élevé, efficacité légèrement inférieure | Produits de voyage à faible volume |
| Efficacité premium | Coût énergétique plus bas, valeur marketing | +15-30 % de coût unitaire | Fonctionnement 24h/24, produits haut de gamme |
| Efficacité de référence | Respecte la réglementation, coût réduit | Consommation d’énergie plus élevée | Utilisation intermittente, sensible au coût |
Les ingénieurs surspécifient souvent les adaptateurs en fonction de scénarios catastrophes qui se produisent rarement en pratique. Une approche plus efficace valide les conditions réelles de fonctionnement par des tests de prototypes ou des données de terrain provenant de produits similaires, puis précise en conséquence.
6. Considérations de conception et pièges courants
L’intégration d’adaptateurs dans le monde réel implique des subtilités qui n’apparaissent pas dans les fiches techniques simplifiées ou les notes d’application. Ces considérations apparaissent souvent lors des tests EMC, de la validation thermique ou du déploiement précoce sur le terrain.
Chute de tension des câbles et télédétection
Un problème souvent négligé est la chute de tension dans le câble DC entre l’adaptateur et l’appareil. L’utilisation de fil 22AWG (0,052Ω/mètre) avec 3 mètres de câble et une charge de 3A crée une chute unidirectionnelle de 0,47V, 0,94V aller-retour. Cette perte de 0,94V signifie qu’un adaptateur 12V ne fournit que 11,06V à l’entrée de l’appareil, ce qui pourrait violer les exigences de tension minimale d’entrée du régulateur en aval.
Les solutions incluent l’augmentation de la jauge des fils (20 AWG réduit la chute de 40 %), le raccourcissement du câble, l’augmentation de la tension de sortie de l’adaptateur, ou la spécification d’adaptateurs avec capacité de télédétection. La télédétection utilise des fils de détection séparés pour mesurer la tension à la charge, en ajustant la sortie de l’adaptateur pour compenser la chute du câble. Cela ajoute du coût mais résout le problème pour les applications à courant élevé ou câbles longs.
Réponse transitoire et capacité d’entrée

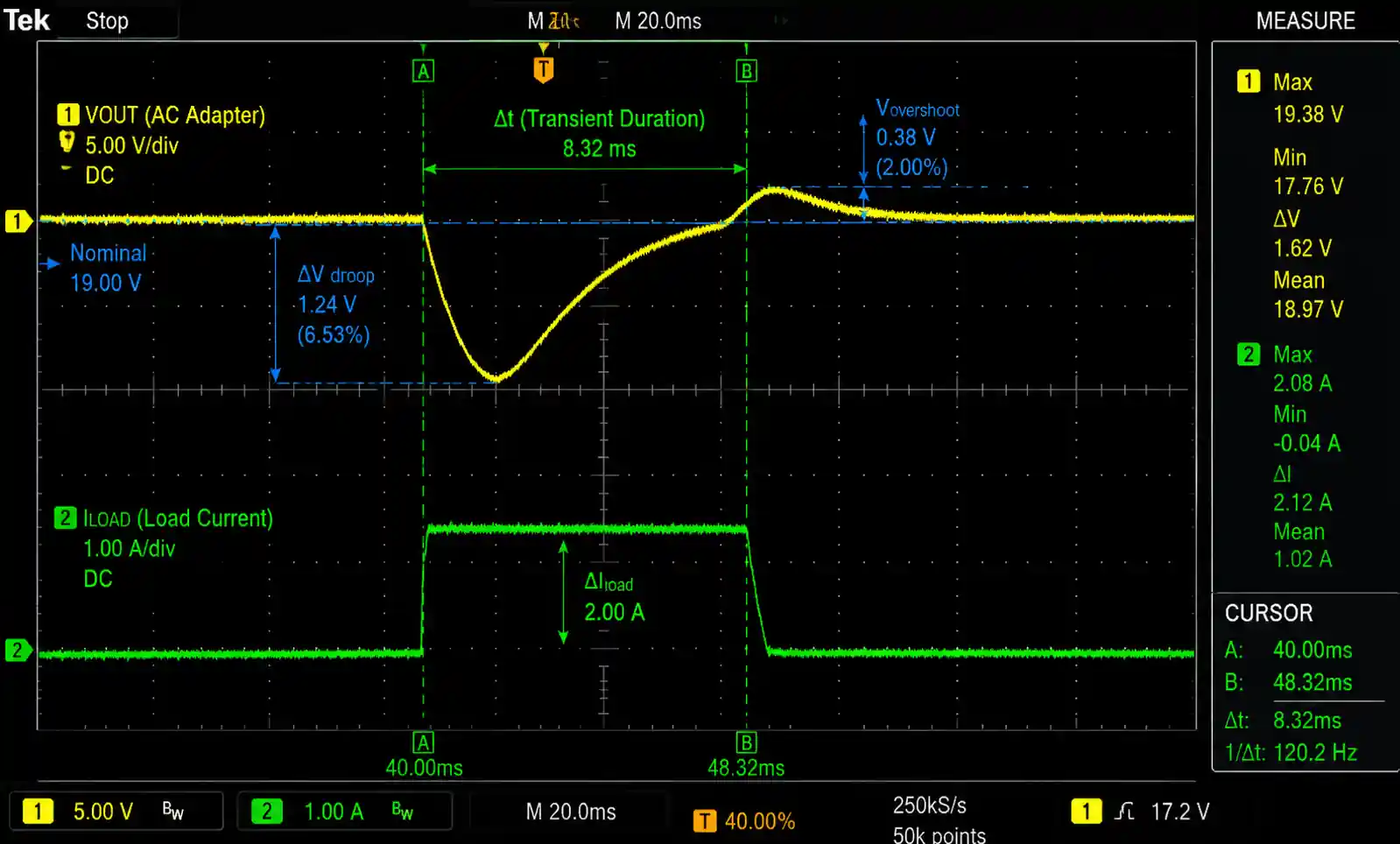

Lorsque le courant de charge augmente soudainement (le processeur se réveille de la veille, démarrage du moteur, cycle d’écriture de mémoire flash), l’adaptateur doit répondre suffisamment rapidement pour éviter que la tension ne descende sous les niveaux de fonctionnement minimums. Le temps de réponse transitoire de l’adaptateur (typiquement 200-500μs) peut être trop lent pour des étapes de charge inférieures à 100μs, nécessitant une capacité d’entrée massive au niveau de l’appareil.
Calculer la capacité requise en utilisant : C = I × Δt / ΔV, où I est la taille de la marche de charge, Δt le temps de réponse de l’adaptateur, et ΔV est la baisse de tension acceptable. Pour un pas de charge de 2A, un temps de réponse de 300μs et une chupe maximale de 0,3V : C = 2A × 300μs / 0,3V = minimum 2000μF. Utilisez toujours des condensateurs électrolytiques ou tantalum en aluminium avec une capacité de courant d’ondulation adéquate.
Gestion des courants d’arrivée
Le courant d’appel de l’adaptateur à l’alimentation peut déclencher des disjoncteurs en amont ou endommager les interrupteurs AC s’il n’est pas correctement géré. Un pic d’appel de 30-50A se produit lors de la charge des condensateurs en volume d’entrée sans tension à travers eux. Cette impulsion de 1 à 2 ms met les connecteurs AC à rude épreuve et peut provoquer des déclenchements gênants dans les installations multi-adaptateurs.
Les solutions incluent des thermistances à coefficient de température négatif (NTC) pour les circuits de limitation passifs ou de commande d’appel actif dans les adaptateurs haut de gamme. Vérifiez que l’adaptateur précise le courant d’appel maximal et la durée d’appel, surtout pour les applications avec plusieurs adaptateurs sur un circuit commun ou une distribution d’alimentation AC commutée.
Gestion thermique dans les enceintes
Un adaptateur homologué pour 40°C ambiant peut atteindre des températures internes de 80-90°C à pleine charge. Si elle est installée à l’intérieur d’un boîtier à produits, la température « ambiante » devient la température interne de l’enceinte, qui peut dépasser 55-60°C. L’adaptateur fonctionne désormais au-delà de sa capacité nominale, réduisant la durée de vie et pouvant potentiellement déclencher une coupure thermique.
Soit vous choisissez un adaptateur de qualité industrielle homologué pour 70°C ambiant, soit vous réduisez la capacité de l’adaptateur grand public à 50-60 % de la puissance nominale, soit vous assurez une ventilation adéquate et une dissipation thermique. L’imagerie thermique lors des essais en pire cas détecte ces problèmes avant le déploiement sur le terrain.
Erreurs de conception courantes
D’après l’expérience sur le terrain, les pannes les plus fréquentes liées aux adaptateurs proviennent d’une marge de courant insuffisante (spécifiant l’adaptateur 2A pour une charge de pointe de 2A), de l’ignorance de la chute de tension du câble, d’une capacité d’entrée insuffisante pour les transitoires de charge, et du fonctionnement des adaptateurs à des températures ambiantes élevées sans déclassement. Une revue de conception de 30 minutes axée sur ces points spécifiques évite 70 à 80 % des problèmes en phase avancée.
7. Considérations sur la chaîne d’approvisionnement et l’approvisionnement
La précision technique ne garantit pas le succès du projet si l’adaptateur choisi fait face à des risques dans la chaîne d’approvisionnement ou à des difficultés d’approvisionnement. Intégrez ces facteurs dès le début du processus de sélection.
Délai d’exécution et disponibilité
Les adaptateurs de catalogue standard des principaux distributeurs sont généralement expédiés en 1 à 2 semaines pour des quantités allant jusqu’à 1 000 unités. Les adaptateurs personnalisés avec connecteurs, longueurs de câbles ou étiquetage modifiés nécessitent un délai de livraison de 6 à 12 semaines et des quantités minimales de commande (MOQ) de 500 à 3 000 unités selon le fabricant. Planifiez les calendriers d’approvisionnement en fonction de ces contraintes.
Les pénuries de composants affectant les semi-conducteurs de puissance (MOSFET, diodes, contrôleurs) peuvent retarder la production des adaptateurs de 3 à 6 mois lors des cycles de pénurie. Maintenez des relations avec plusieurs fournisseurs et envisagez le double approvisionnement pour des volumes de production supérieurs à 10 000 unités par an.
Données de qualification et de fiabilité
Demandez les données sur le taux de défaillance (taux FIT ou MTBF) et demandez les procédures de test de burn-in. Les fabricants réputés réalisent des tests fonctionnels à 100 % ainsi qu’un brûlage de l’échantillon à température élevée (généralement 72 heures à 60-70°C). Cela élimine les pannes précoces et valide la qualité de production.
Pour des applications à haute fiabilité, envisagez d’exiger des audits sur site par le fabricant, des données de capacité de procédé (Cpk) et des tests de dérive à long terme. Les applications médicales et aérospatiales imposent souvent ces mesures, mais elles engendrent un coût et un calendrier importants.
Risque de contrefaçon et sécurité de la chaîne d’approvisionnement
Les adaptateurs contrefaits présentent des risques pour la sécurité en raison d’une isolation insuffisante, de circuits de protection manquants et de composants de qualité inférieure. Lorsque vous vous approvisionnez auprès de distributeurs ou de courtiers, vérifiez le statut de distributeur autorisé et exigez des certificats de conformité du fabricant (CoC). Les adaptateurs du Marché Gris peuvent fonctionner au début mais échouer aux tests réglementaires ou présenter des taux de défaillance de champ élevés.
Pour des volumes de production supérieurs à 5 000 unités, négociez directement avec les fabricants d’adaptateurs pour obtenir de meilleurs prix, des options de personnalisation et des garanties d’approvisionnement. Cela réduit également le risque de contrefaçon en éliminant les intermédiaires de distribution.
| Stratégie d’approvisionnement | Délai d’exécution | MOQ | Coût vs. Standard | Niveau de risque | Meilleur pour |
|---|---|---|---|---|---|
| Catalogue / distribution de stock | 1-2 semaines | 1-100 unités | Référence +0 % | Low | Prototypage, faible volume |
| Catalogue modifié (câble/connecteur) | 6-8 semaines | 500-1 000 | +10-15 % | Low | Personnalisation mineure en milieu de volume |
| Semi-personnalisé (conception mécanique) | 8-12 semaines | 1 000-3 000 | +20-30 % | Moyen | Haut volume, format spécifique |
| Conception entièrement personnalisée | 12-20 semaines | 3 000-5 000 | +40-60 % | Haut | Très gros volume, spécifications uniques |
| Plusieurs fournisseurs qualifiés | Varie | Varie | +5-10 % NRE | Low | >10 000 unités/an, sécurité des approvisionnements |
Équilibrer la personnalisation avec le délai d’exécution et la MOQ nécessite des prévisions de volume précises et une compréhension des plannings de montée en production. La surpersonnalisation lors des premières phases du produit crée une rigidité de la chaîne d’approvisionnement lorsque des changements de conception surviennent.
8. FAQ
Quelle est la différence entre les certifications DoE niveau VI et 80 PLUS ?
Le DoE Niveau VI est une norme d’efficacité obligatoire pour les alimentations externes vendues aux États-Unis, exigeant un rendement moyen minimum et une consommation maximale sans charge. 80 PLUS est un programme de certification volontaire initialement destiné aux PSU internes des ordinateurs qui spécifie l’efficacité à 20 %, 50 % et 100 % des points de charge. Bien que la conformité DoE niveau VI soit légalement exigée, 80 PLUS sert de différenciateur sur le marché pour les produits à haute efficacité.
Comment calculer la puissance requise pour mon appareil ?
Mesurez ou estimez la consommation maximale d’énergie de votre appareil, incluant toutes les charges simultanées (processeur, écran, moteurs, circuits de charge). Ajoutez une marge de 20 à 30 % pour tenir compte des tolérances des composants, du vieillissement et des pics transitoires. Par exemple, si la consommation maximale mesurée est de 25W, spécifiez un adaptateur 30-35W. Vérifiez que l’adaptateur peut délivrer la puissance nominale à la pire température ambiante possible (généralement 40°C pour le grand public, 60°C pour l’industriel).
Puis-je utiliser un adaptateur de tension plus élevé que celui spécifié ?
Seulement si votre appareil dispose d’un régulateur de tension avec une marge de tension d’entrée suffisante. Utiliser un adaptateur 19V avec un dispositif conçu pour 12V endommagera probablement les composants à moins d’être protégé par un régulateur ou une pince surtension. Ajustez toujours la tension de l’adaptateur à la spécification de l’appareil avec une tolérance de ± 5 %. Un courant plus élevé est sûr ; une tension supérieure ne l’est pas.
Quelles caractéristiques de protection sont essentielles pour la sécurité ?
Au minimum, il faut une protection contre la surtension (OVP) pour éviter les dommages causés par les pannes de l’adaptateur, une protection contre les surcharges de courant (OCP) pour limiter le courant de défaut, et une protection contre la surchauffe (OTP) pour éviter la fuite thermique. Pour les produits grand public, la protection contre les courts-circuits (SCP) ajoute une couche de sécurité supplémentaire. Les applications médicales et industrielles peuvent nécessiter des fonctionnalités supplémentaires telles que la détection de défauts à la terre et des circuits de protection redondants.
Comment la longueur du câble influence-t-elle le choix de l’adaptateur ?
Des câbles plus longs augmentent la chute de tension due à la résistance du fil, ce qui peut potentiellement faire tomber la tension délivrée en dessous des exigences minimales. Calculez la chute de tension en sens rond (je × R_cable × 2 × longueur) et augmentez soit la jauge des fils, soit augmentez la tension de sortie de l’adaptateur, soit limitez la longueur du câble. Par exemple, 3 mètres de 22AWG transportant du 3A chutent environ 0,94V, ce qui peut enfreindre les exigences de marge sur un système 5V ou 12V.
Quelle est la durée de vie typique d’un adaptateur secteur ?
Les adaptateurs grand public atteignent généralement 30 000 à 50 000 heures MTBF dans des conditions nominales, soit 3 à 5 ans de fonctionnement continu. Les adaptateurs industriels atteignent 100 000 à 200 000 heures MTBF. La durée de vie réelle dépend fortement de la température de fonctionnement, du profil de charge et de la qualité de la tension d’entrée. Fonctionner à 80 % de la puissance nominale et 10°C en dessous de la température maximale peut doubler la durée de vie de l’adaptateur.
Ai-je besoin d’une correction du facteur de puissance (PFC) ?
La CPF est légalement requise sur de nombreux marchés pour les alimentations supérieures à 75W. En dessous de ce seuil, la PFC est optionnelle mais peut tout de même être bénéfique pour réduire la distorsion harmonique et améliorer l’efficacité. Le PFC actif (utilisant un convertisseur boost) atteint un facteur de puissance >0,95 mais ajoute un coût. La PFC passive (utilisant les composants filtrants) atteint 0,6-0,8 à un coût inférieur. Vérifiez la réglementation du marché cible et les exigences de candidature.
Comment vérifier la qualité de l’adaptateur avant de m’engager dans la production ?
Demandez des unités d’échantillonnage et effectuez des essais thermiques à pleine charge et température ambiante maximale, une mesure d’efficacité à 25 %, 50 %, 75 % et 100 % de charge, des tests de réponse transitoire avec charges en pailles, et des mesures de rides/bruit avec oscilloscope à pleine charge. Vérifiez que tous les marquages de certification correspondent à la documentation soumise. Pour les projets à fort volume, envisagez la validation en laboratoire par un tiers avant de vous engager sur de grosses commandes.
9. Conclusion et prochaines étapes
Choisir le bon adaptateur secteur, c’est avant tout une question de compromis : performance, certifications, coût et disponibilité. Commencez par comprendre votre charge, ajoutez une marge, puis testez tout le système dans les conditions les plus difficiles que vous pouvez imaginer — haute température, faible tension d’entrée, pleine charge, câbles longs. Un test d’effort de 2 à 4 heures détecte 80 % des maux de route potentiels sur le terrain.
Pour des besoins simples (tensions standard, température commerciale, DoE Niveau VI), les adaptateurs standards de grandes marques sont bon marché, fiables et rapides à obtenir. Si vous avez besoin de plages de température industrielles, d’homologations de sécurité médicale ou de mécaniques personnalisées, informez le fabricant dès le début et planifiez un cycle de validation plus long. La vraie question : qu’est-ce qui compte le plus — le coût, l’efficacité, la fiabilité ou la stabilité de l’approvisionnement ? Pour la plupart des produits commerciaux, un adaptateur DoE VI avec 20-30 % de marge de manœuvre supplémentaire en puissance et une température industrielle atteint le juste équilibre. Les équipements médicaux, aérospatiaux ou industriels longue durée de vie pourraient justifier des pièces plus coûteuses et performantes et une qualification étendue.
Dernier conseil : avant de vous engager, faites ce test du pire scénario avec votre système réel. C’est un petit investissement qui évite de gros re-spins plus tard. Pour plus d’aide, consultez nos notes d’application ou contactez FAE pour une revue de conception. Nous sommes ravis de jeter un œil.
