Taille du fil de 40 ampères : Guide complet de sélection pour les installations électriques
Choisir la bonne taille de fil pour un circuit de 40 ampères est essentiel pour la sécurité électrique, la conformité au code et la performance du système. Un conducteur sous-dimensionné peut entraîner une chute de tension, une surchauffe et des risques d’incendie, tandis qu’une surdimensionnement augmente inutilement les coûts des matériaux. Ce guide explique comment choisir le bon calibre de fil pour les applications de 40 ampères en fonction du matériau conducteur, de la méthode d’installation, de la température ambiante et de la distance.
Table des matières
- [Qu’est-ce qui détermine la taille du fil pour les circuits de 40 ampères] (#1-qu’est-ce qui détermine-la la taille du fil pour les circuits de 40 ampères)
- [Exigences de calibre de fil par matériau et méthode d’installation] (#2-exigences-écartement-de-matériau-et-méthode-d’installation)
- [Facteurs clés influençant la sélection de la taille du fil] (#3-facteurs-clés affectant-lance-taille-fil)
- [Considérations sur la chute de tension pour les longs fils] (#4-tension-chute-considérations-pour-longs-fils-fils)
- [Meilleures pratiques d’installation et conformité au code] (#5-installation-best-practices-et-code-compliance)
- [Erreurs courantes et comment les éviter] (#6-erreurs-courantes-et-comment-les éviter)
- FAQ
- Conclusion
1. Qu’est-ce qui détermine la taille du fil pour les circuits de 40 ampères
L’ampacité du fil — le courant maximal qu’un conducteur peut transporter en toute sécurité — dépend de plusieurs variables au-delà de la simple capacité du disjoncteur. Pour un circuit de 40 ampères, le Code national d’électricité (NEC) exige des conducteurs évalués pour au moins 125 % de la charge continue, ce qui signifie que vous concevez en réalité pour 50 ampères dans de nombreuses applications à usage continu. Le principal facteur déterminant est la capacité du conducteur à dissiper la chaleur sans dépasser les températures nominales, ce qui pourrait dégrader l’isolation ou créer un risque d’incendie.

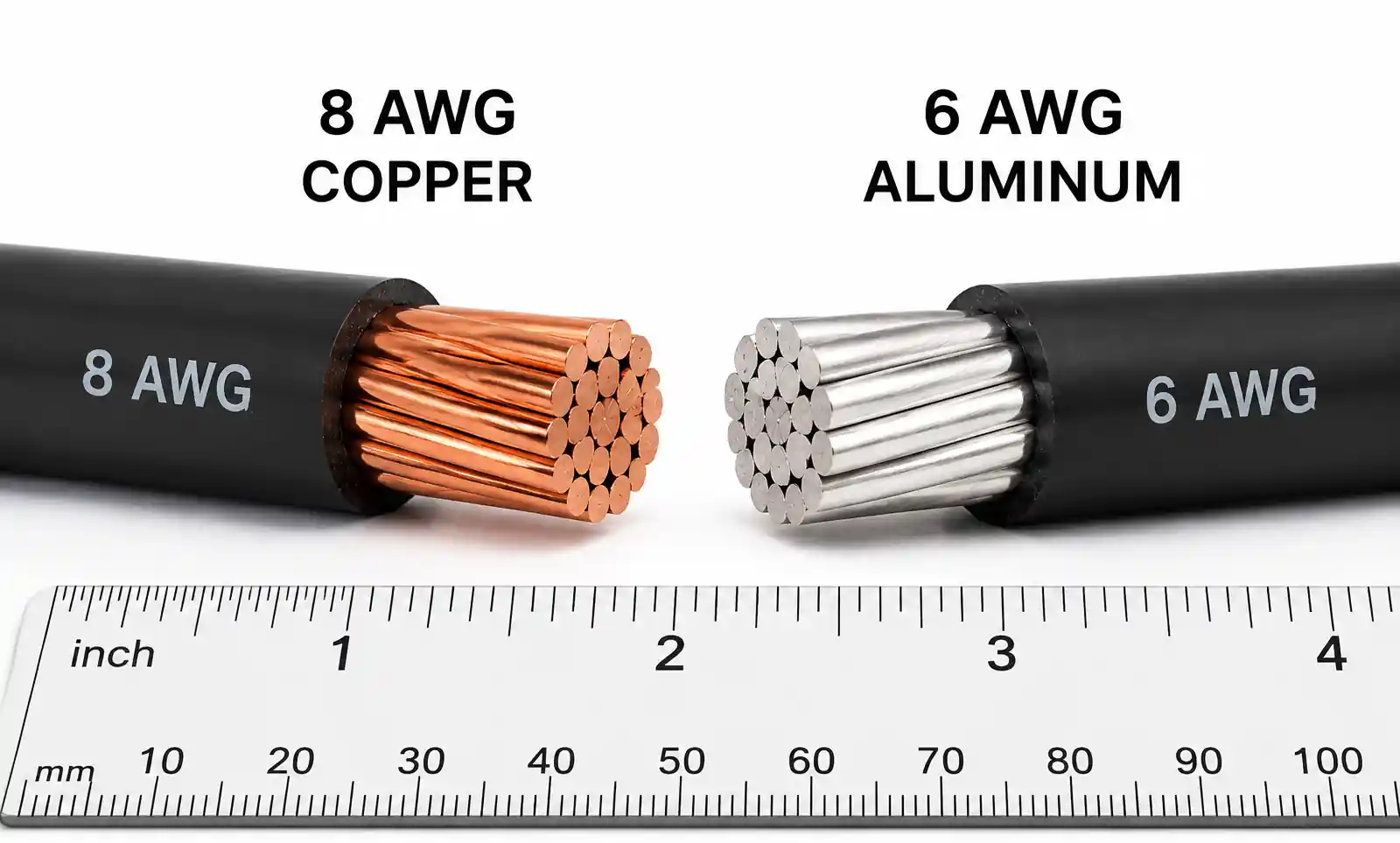

Le cuivre et l’aluminium sont les deux matériaux conducteurs standards, le cuivre offrant une conductivité supérieure et nécessitant des calibres de fil plus petits pour une même ampacéité. Un circuit cuivre de 40 ampères nécessite généralement du fil 8 AWG dans la plupart des installations résidentielles et commerciales légères, tandis que l’aluminium nécessite 6 AWG pour transporter le même courant en toute sécurité. Cependant, ces valeurs de base varient considérablement en fonction de l’environnement d’installation et du regroupement des fils.
La température nominale de 75°C s’applique à la plupart des câblages résidentiels, mais les terminaisons aux disjoncteurs et appareils vous limitent souvent à 60°C, sauf indication contraire. Cette réduction de température est l’un des facteurs les plus négligés dans le dimensionnement des fils. De plus, le nombre de conducteurs porteurs de courant dans un canal de course, la hausse de la température du conduit et les conditions ambiantes supérieures à 30°C déclenchent tous des facteurs d’ajustement du NEC qui peuvent nécessiter une augmentation de taille par rapport à la jauge de base.
2. Exigences en calibre de fil par matériau et méthode d’installation
Le tableau ci-dessous montre les tailles minimales de fils pour des circuits de 40 ampères dans des conditions standard (puissance nominale de 75°C pour conducteurs, 30°C ambiants, pas plus de trois conducteurs porteurs de courant dans une canalisation). Ces valeurs respectent le tableau NEC 310.16 et supposent que les bornes de disjoncteur sont évaluées à 75°C.
| Matériel de chef d’orchestre | Écartement de fil (AWG) | Ampacité à 75°C | Ampacité à 60°C | Application typique |
|---|---|---|---|---|
| Cuivre | 8 AWG | 50A | 40A | Circuits de chaîne, bornes de charge, sous-tableaux |
| Aluminium ou aluminium revêtu de cuivre | 6 AWG | 50A | 40A | Entrée de service, trajets de ravitaillement, longues distances |
| Cuivre (conduit avec >3 conducteurs) | 6 AWG | 55A (avant déclassement) | N/A | Installations commerciales avec circuits groupés |
| Aluminium (conduit avec >3 conducteurs) | 4 AWG | 65A (avant la déclassement) | N/A | Alimentateurs industriels, longues traversées souterraines |
Lorsque plus de trois conducteurs porteurs de courant partagent une piste, on applique des facteurs d’ajustement NEC : 80 % pour 4 à 6 conducteurs, 70 % pour 7 à 9 conducteurs, et 50 % pour 10 à 20 conducteurs. Par exemple, si vous avez six circuits de 40 ampères dans un seul conduit, chaque conducteur en cuivre doit être dimensionné comme s’il transportait 50A ÷ 0,8 = 62,5A, ce qui nécessite une augmentation de la taille de 8 AWG à 6 AWG de cuivre.
Les conducteurs en aluminium nécessitent une attention particulière aux méthodes de terminaison. L’aluminium s’oxyde lorsqu’il est exposé à l’air, créant une couche de haute résistance aux points de connexion. Utilisez toujours un composé antioxydant, connectez les connexions de couple selon les spécifications du fabricant, et vérifiez que les bornes sont homologuées AL/CU. Des terminaisons en aluminium incorrectes sont une cause majeure d’incendies électriques dans les installations plus anciennes.
La méthode d’installation est également importante. Les câbles enterrés directement subissent une dissipation thermique différente de ceux des câbles en conduit ou en air libre. L’enterrement direct souterrain permet généralement un fil de calibre plus petit que les installations de conduits, car le sol offre une meilleure conductivité thermique que les conduits remplis d’air, mais cela suppose une profondeur d’enterrement et des conditions de sol appropriées selon l’article 300 du CEN.
3. Facteurs clés influençant la sélection de la taille du fil
Correction de la température ambiante
Les tables d’ampacité standard supposent une température ambiante de 30°C (86°F). Pour chaque 5°C au-dessus de ce seuil, la capacité de courant du conducteur diminue. Les greniers atteignent généralement 60°C en été, nécessitant un facteur de correction de 0,58 pour un fil classé 75°C — ce qui signifie que votre cuivre 8 AWG homologué 50A ne supporte effectivement que 29A. Dans de tels cas, il faut augmenter la taille à 6 AWG voire 4 AWG selon les températures réelles du grenier.
Les cuisines commerciales, les chaufferies et les installations extérieures dans les climats chauds rencontrent régulièrement des températures dépassant 40°C. Mesurez ou estimez toujours la température ambiante maximale où les conducteurs circuleront, puis appliquez les facteurs de correction du tableau NEC 310.15(B)(1). Ne pas prendre en compte la dégradation de la température est la cause la plus fréquente de la défaillance prématurée de l’isolation du fil.
Charges continues vs non continues
Le NEC définit les charges continues comme fonctionnant pendant trois heures ou plus sans interruption. Les chargeurs pour véhicules électriques, chauffe-eau et équipements CVC entrent dans cette catégorie. Pour les charges continues, les conducteurs et la protection contre les surintensités doivent être dimensionnés à 125 % de la charge — une charge continue de 32 ampères nécessite donc un disjoncteur et un fil de 40 ampères homologués pour 50 ampères. Cela explique pourquoi le cuivre 8 AWG (50A à 75°C) est la norme pour les circuits de 40 ampères plutôt que le 10 AWG homologué à 40A.
Les charges non continues comme les outils électriques ou les appareils avec des cycles de travail inférieurs à trois heures peuvent utiliser le courant réel de charge sans le multiplicateur de 125 %. Cependant, la plupart des inspecteurs et ingénieurs appliquent la règle des 125 % comme bonne pratique, même pour les circuits non continus, afin d’offrir une marge de sécurité et de permettre des augmentations futures de charge.

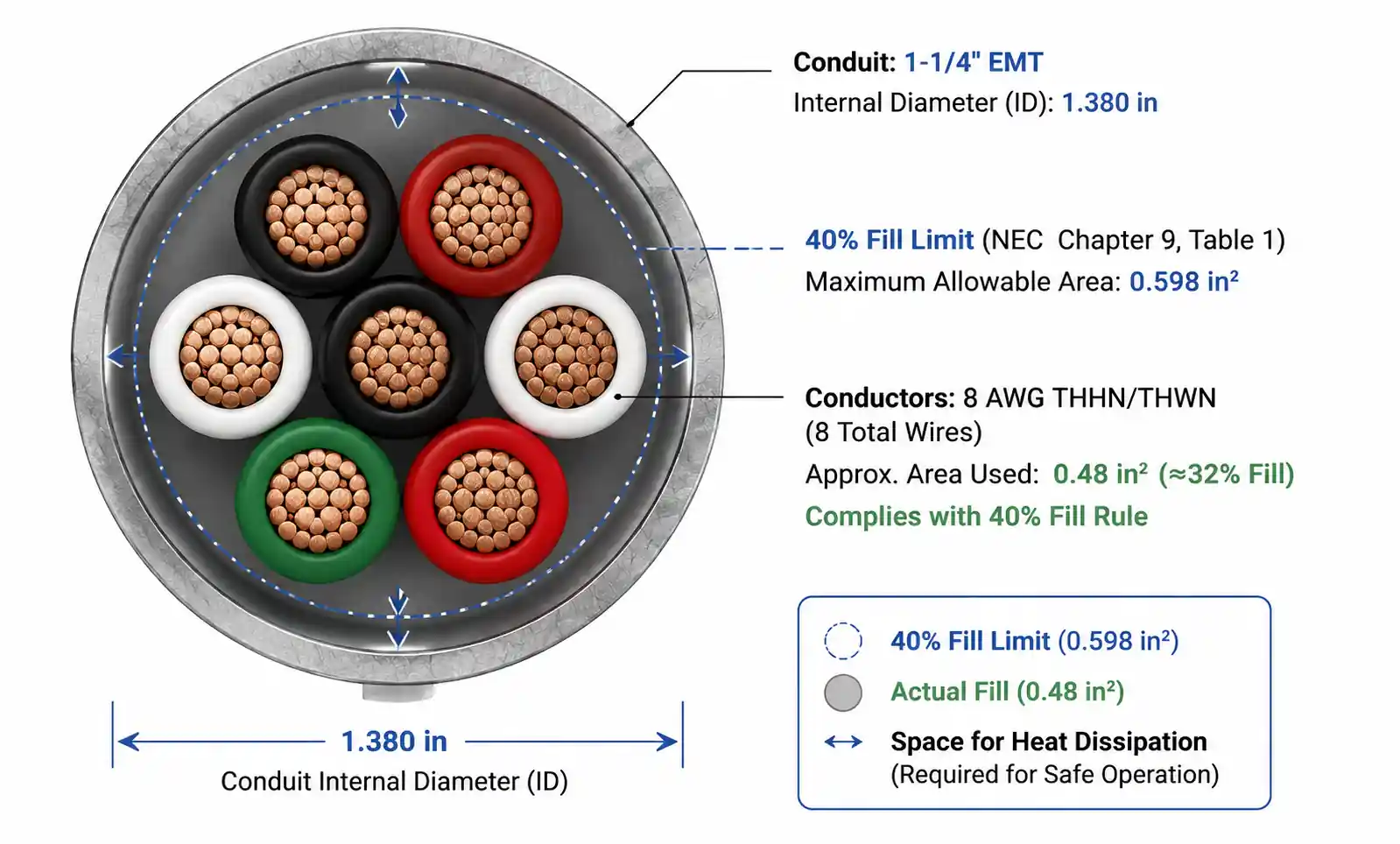

Remplissage de conduits et accumulation de chaleur
Lorsque plusieurs câbles partagent un conduit, le chauffage mutuel réduit l’ampacité effective de chaque conducteur. Le NEC exige de compter tous les conducteurs porteurs de courant — fils de phase et neutre s’il transporte un courant déséquilibré — mais pas les conducteurs de mise à la terre de l’équipement. Un conduit à quatre circuits (12 conducteurs porteurs de courant) nécessite d’appliquer un facteur d’ajustement de 0,5, réduisant effectivement par deux l’ampacité.
En pratique, cela signifie que le cuivre 8 AWG dans un conduit fortement chargé ne peut transporter en toute sécurité que 25 ampères au lieu de 50 ampères. Pour les grandes installations commerciales avec de nombreux circuits parallèles, les ingénieurs augmentent souvent tous les conducteurs d’un ou deux jauges pour compenser la réduction de la dégradation en groupe, ou ils répartissent les circuits sur plusieurs conduits pour minimiser le facteur d’ajustement.

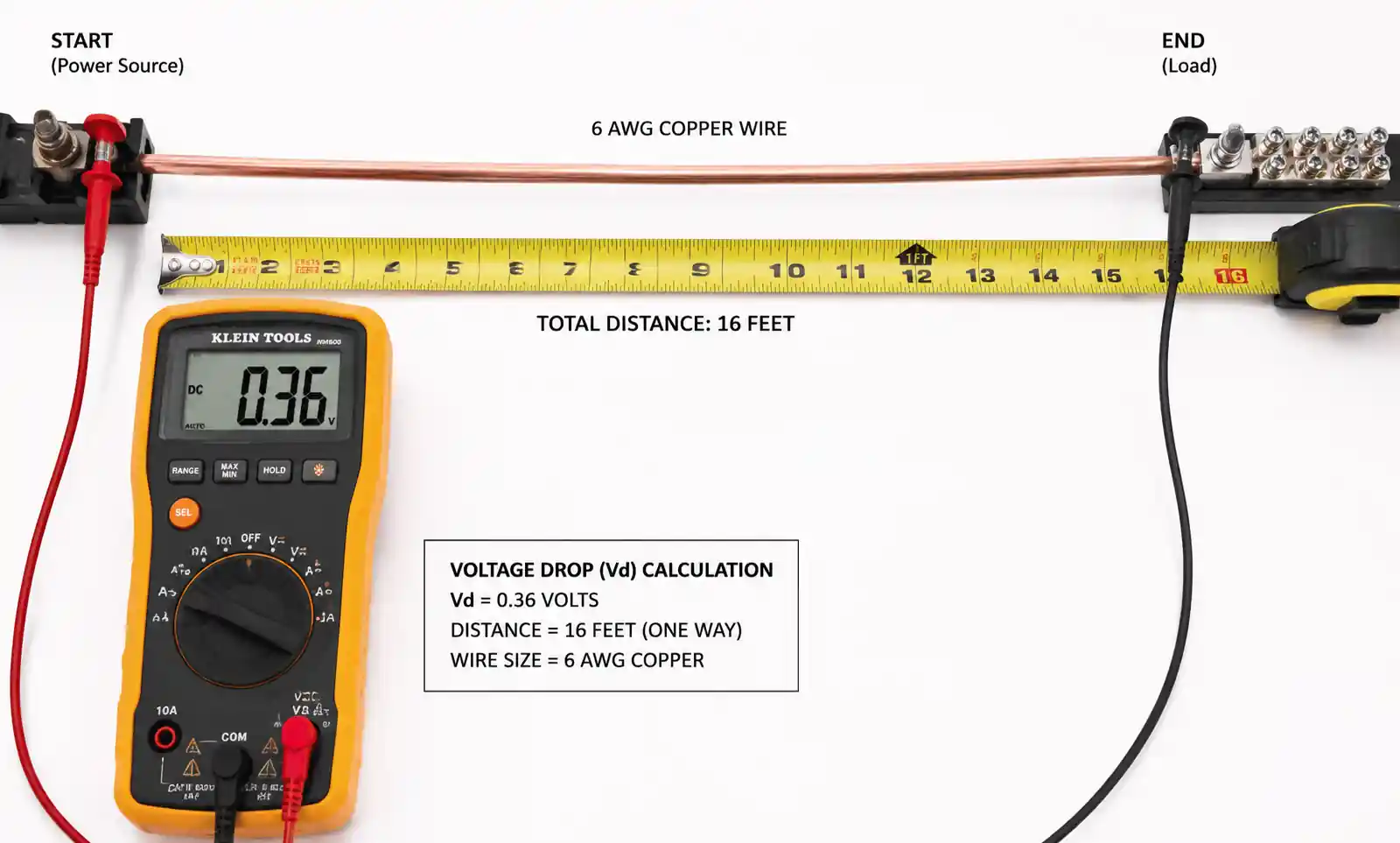

4. Considérations sur la chute de tension pour les longs fils
Si l’ampacité assure la sécurité, la chute de tension affecte la performance. Le NEC recommande de limiter la chute de tension à 3 % pour les circuits de dérivation et à 5 % au total entre l’entrée de service et la prise finale. Pour un circuit 240V, 3 % équivaut à 7,2 V — souvent imperceptible pour les charges résistives mais problématique pour les moteurs et équipements électroniques.
Le tableau suivant montre les longueurs maximales de fil (distance unidirectionnelle) pour rester dans une chute de tension de 3 % pour une charge de 40 ampères à 240 V :
| Calibre de fil | Distance maximale cuivre | Distance maximale en aluminium | Chute de tension à 100 ft |
|---|---|---|---|
| 8 AWG | 64 pieds | 40 pieds | 6,8V (cuivre), 10,9V (aluminium) |
| 6 AWG | 102 pieds | 64 pieds | 4,3V (cuivre), 6,8V (aluminium) |
| 4 AWG | 162 pieds | 102 pieds | 2,7V (cuivre), 4,3V (aluminium) |
| 3 AWG | 204 pieds | 128 pieds | 2,1V (cuivre), 3,4V (aluminium) |
Ces calculs supposent un facteur de puissance de 1,0 et utilisent les valeurs de résistance DC du NEC Chapitre 9, Tableau 8. Pour les circuits alternatifs, en particulier ceux à charges inductives comme les moteurs, la chute de tension réelle peut être de 10 à 15 % plus élevée à cause de la réactance. Si votre fil dépasse les distances indiquées, augmentez la taille du conducteur même si les exigences d’ampacité sont remplies.
La chute de tension devient cruciale pour les bornes de recharge de véhicules électriques, où une borne de niveau 2 de 7,2 kW consomme 30 ampères en continu. Un garage situé à 80 pieds du tableau principal subirait une chute de 5,4 V avec le cuivre 8 AWG — réduisant la tension effective à 234,6 V et prolongeant le temps de charge d’environ 3 %. Passer à 6 AWG réduit la chute de tension à 3,4 V, maintenant les performances dans des limites acceptables.
Pour les installations dépassant 100 pieds, calculez la chute de tension en utilisant la formule : VD = (2 × K × I × D) / CM, où K est 12,9 pour le cuivre ou 21,2 pour l’aluminium, I est le courant en ampères, D est la distance unidirectionnelle en pieds, et CM est la surface circulaire mil-line des tables NEC. De nombreuses applications de conception électrique automatisent ce calcul, mais comprendre cette relation aide à expliquer pourquoi l’aluminium nécessite des jauges plus grandes pour les longues courses.
5. Meilleures pratiques d’installation et conformité au code
Techniques de terminaison appropriées

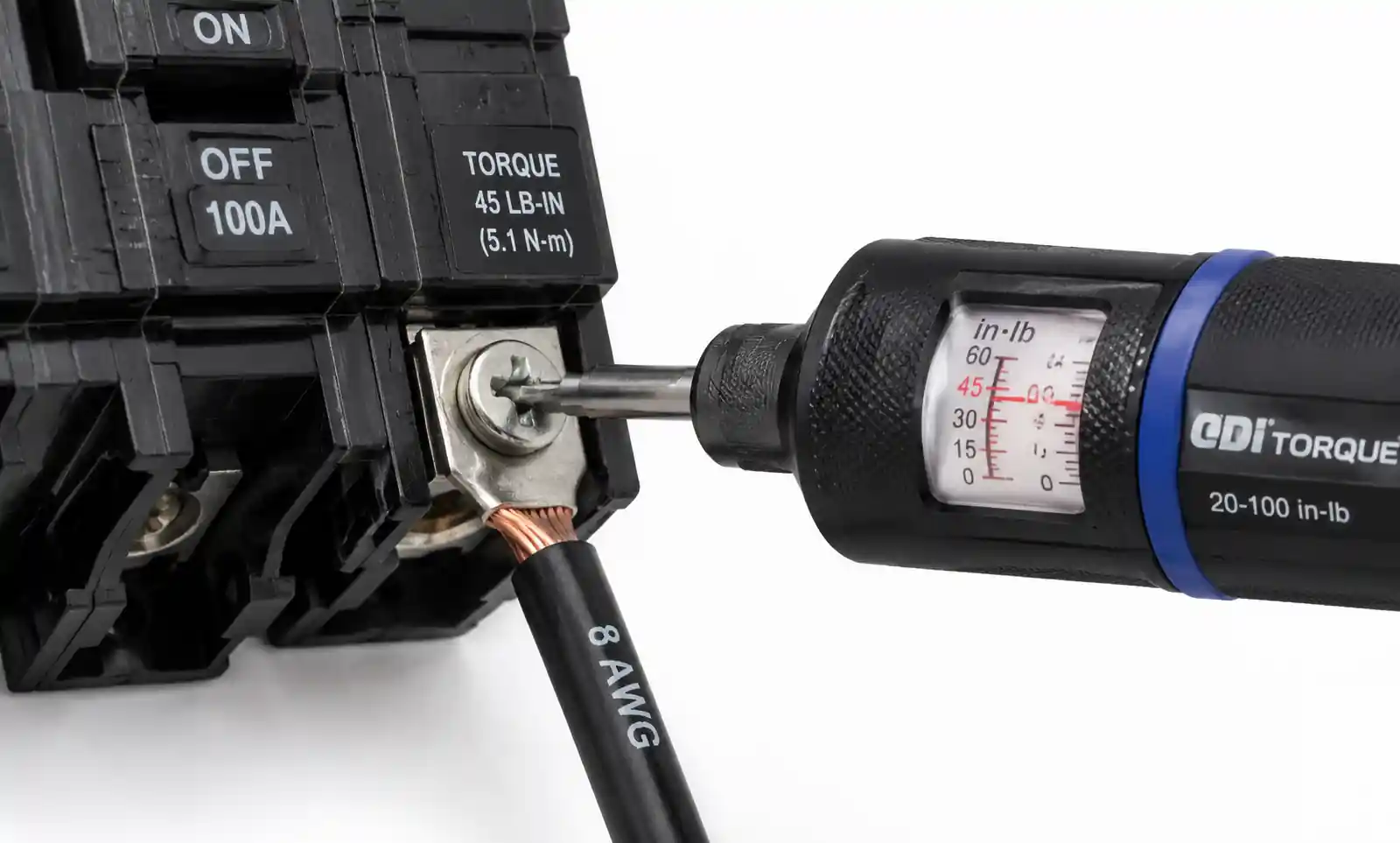

Même un fil de bonne taille peut tomber en panne si les terminaisons sont incorrectes. Les bornes de disjoncteur et de dispositif ont des spécifications de couple — généralement 25-35 lbs pour les disjoncteurs résidentiels — et doivent être serrées avec un tournevis dynamométrique calibré ou une clé dynamométrique. Le surserrement endommage les conducteurs et les bornes ; Le sous-serrement crée des connexions à haute résistance qui génèrent de la chaleur.
Bandez l’isolation à la longueur exacte spécifiée par le fabricant du terminal, généralement indiquée sur l’appareil. Le cuivre exposé au-delà de la borne crée des risques d’arc électrique, tandis que la profondeur d’insertion insuffisante provoque un mauvais contact. Pour le fil torsé, tordez les brins dans le sens des aiguilles d’une montre avant l’insertion afin que serrer la vis de borne ne déroule pas le faisceau.

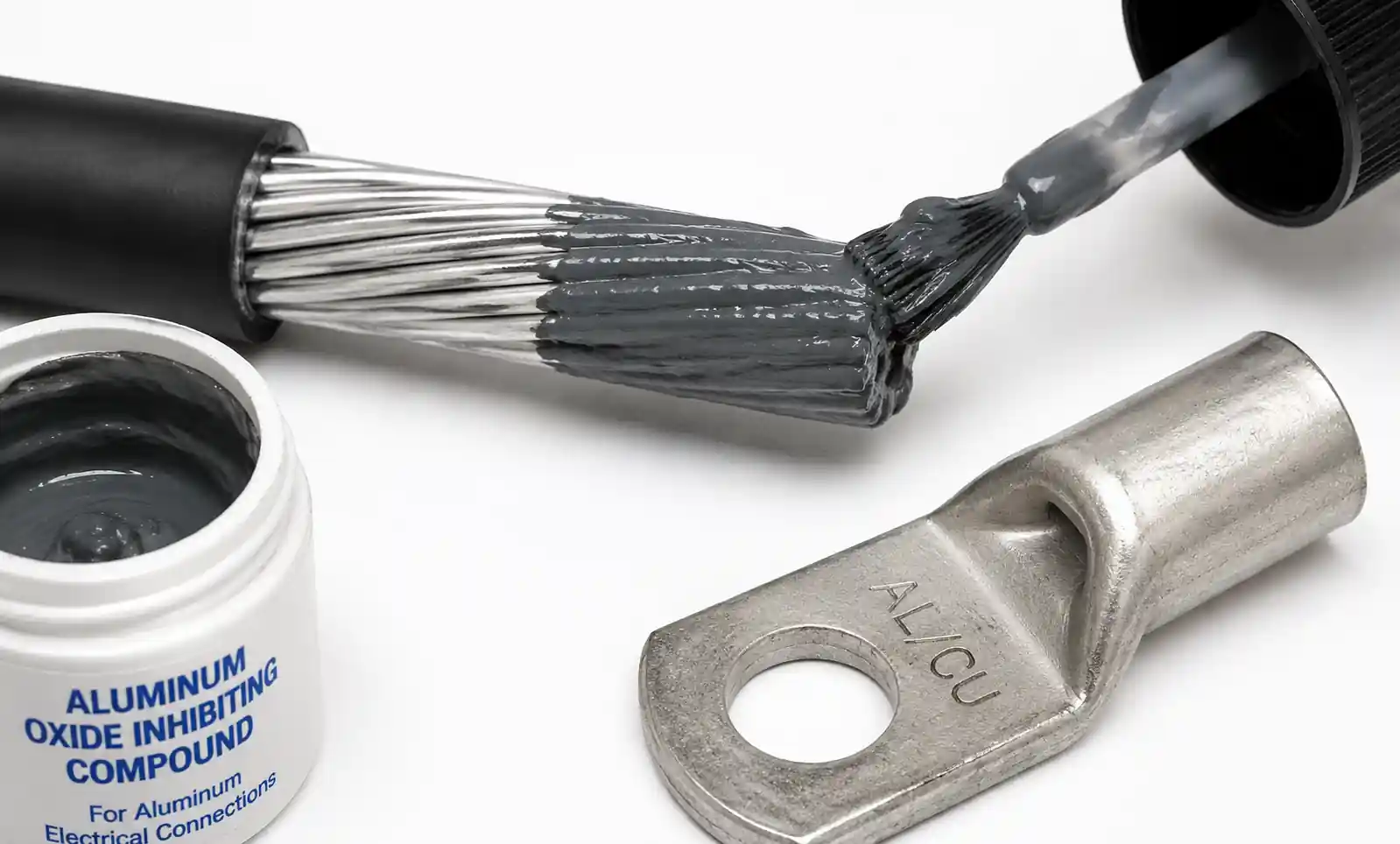

Les conducteurs en aluminium nécessitent des étapes supplémentaires. Appliquez une fine couche de composé antioxydant sur toutes les surfaces d’aluminium exposées avant de faire les connexions. Utilisez uniquement des bornes marquées AL ou AL/CU — les bornes uniquement en cuivre provoqueront une corrosion galvanique. Accordez un couple en aluminium 20 % plus que le cuivre pour assurer un contact correct à travers la couche d’oxyde. Reserrez les connexions en aluminium lors de la première inspection annuelle, car la dilatation thermique de l’aluminium peut desserrer les connexions avec le temps.
Sélection des conduits et des pistes
Le chapitre 9, tableau 1 du NEC, limite le remplissage des conduits à 40 % pour trois conducteurs ou plus. Pour le cuivre THHN 8 AWG (0,0366 pouce carré par conducteur), un circuit avec trois conducteurs porteurs de courant plus la terre nécessite au moins un conduit de 3/4 de pouce. Si vous faites tourner plusieurs circuits en parallèle, calculez la surface totale des conducteurs et vérifiez par rapport aux tables de remplissage des conduits.
Le conduit en PVC convient à la plupart des passages résidentiels souterrains mais se dégrade sous exposition aux UV, sauf si c’est homologué pour la résistance au soleil. L’EMT (tube métallique électrique) est standard pour les passages intérieurs exposés, tandis que le conduit métallique rigide (RMC) est nécessaire pour les zones à haut risque de dommages mécaniques. Pour les installations extérieures dans des climats chauds, évitez le PVC sauf s’il est enterré — le PVC monté en surface en Arizona ou au Texas peut atteindre 80°C, nécessitant une réduction significative de l’ampacité.
Ancrage et Lien
La taille du conducteur de mise à la terre de l’équipement doit correspondre au tableau NEC 250.122 en fonction de la classification du dispositif de surintensité, et non de la taille du fil. Pour un disjoncteur de 40 ampères, le conducteur de mise à la terre en cuivre minimum est de 10 AWG. Cependant, si vous augmentez la taille des conducteurs de phase pour la chute de tension ou la réduction de la tension, de nombreux ingénieurs augmentent proportionnellement la masse pour maintenir le même rapport d’impédance.
Le conducteur de mise à la terre doit fonctionner avec les conducteurs du circuit — ne jamais utiliser d’acier de bâtiment ou de chemins de terre séparés, car cela augmente l’impédance de défaut de terre et peut empêcher le bon fonctionnement du disjoncteur. Pour les sous-tableaux, rappelez-vous que le neutre et la terre doivent être isolés, seul le tableau principal liant le neutre à la terre.
6. Erreurs courantes et comment les éviter
Erreur 1 : Ajuster le fil uniquement à la capacité du disjoncteur
Beaucoup d’installateurs DIY voient « disjoncteur 40 ampères » et installent du cuivre 10 AWG (nominal 30A à 75°C), à condition que ce soit suffisant. Cela viole les exigences du NEC pour les charges continues et crée un risque d’incendie. Toujours dimensioner les conducteurs pour 125 % des charges continues — minimum 8 AWG de cuivre pour la plupart des circuits de 40 ampères. Vérifiez le calcul réel de la charge plutôt que de simplement associer le fil au disjoncteur.
Erreur 2 : Ignorer la dégradation de la température dans les environnements chauds
Les équipements montés dans les greniers, comme les unités de traitement d’air, sont souvent connectés par un fil passant à travers des espaces de grenier à 60°C+. Sans correction de température, la capacité de 50A du cuivre 8 AWG tombe à 29A — insuffisante pour un circuit de 40 ampères. Dans les environnements chauds, vérifiez la température ambiante et appliquez les facteurs de correction du tableau NEC 310.15(B)(1). Pour les trajets dans les greniers, considérez le 6 AWG comme référence, quels que soient les autres facteurs.

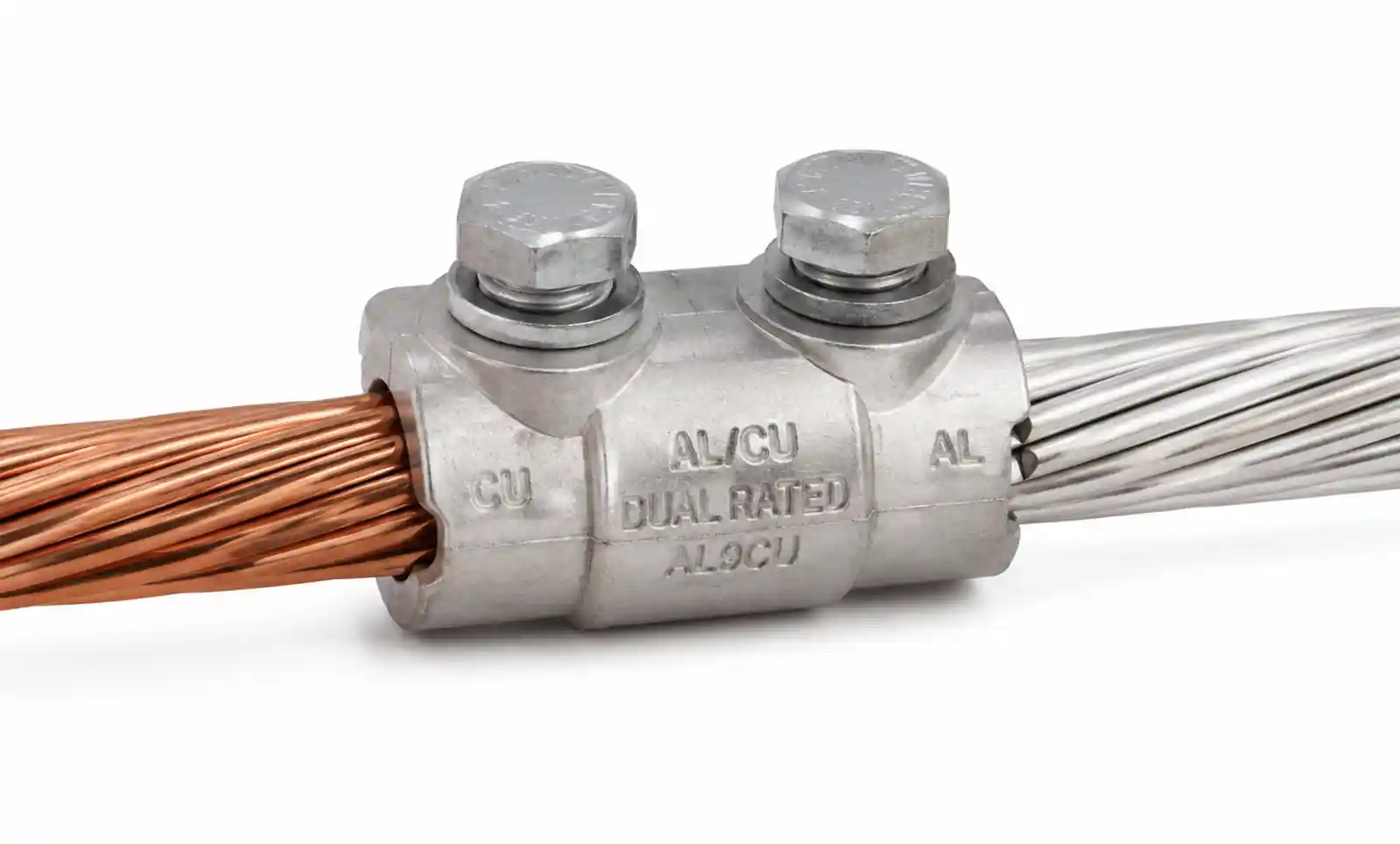

Erreur 3 : mélanger cuivre et aluminium sans bornes appropriées
Certains installateurs utilisent un câble d’entrée de service en aluminium mais passent au cuivre dès la première boîte de jonction sans connecteurs appropriés. Le contact direct cuivre-aluminium provoque une corrosion galvanique et des connexions à haute résistance. Utilisez toujours des bornes homologuées AL/CU, appliquez un composé antioxydant, et envisagez d’utiliser des connecteurs de raccordement cuivre-aluminium adaptés à cette application.
Erreur 4 : négliger la chute de tension lors des longues courses
La chute de tension ne déclenche pas les disjoncteurs, donc elle passe souvent inaperçue jusqu’à ce que l’équipement ne fonctionne pas. Les moteurs chauffent, l’électronique se comporte de façon erratique, et les lumières LED clignotent — autant de symptômes d’une chute de tension excessive. Pour toute ligne dépassant 50 pieds, calculez la chute de tension avant de sélectionner la taille du fil. Dans de nombreux cas, la contrainte de chute de tension nécessite un calibre plus grand que ce que l’ampacité seule suggérerait.
Erreur 5 : Utilisation d’un fil à 60°C avec des disjoncteurs à 75°C
Les anciens câbles NM (Romex) étaient homologués à 60°C, mais les disjoncteurs et tableaux modernes nécessitent des terminaisons à 75°C. L’utilisation de conducteurs de 60°C dans un système à 75°C réduit effectivement l’ensemble du circuit à des valeurs d’ampacité de 60°C. Vérifiez que le type d’isolation de votre fil (THHN, THWN, XHHW) correspond à la température nominale de tous les points de terminaison. En cas de doute, vérifiez les marquages d’isolation des conducteurs imprimés sur la gaine du câble.
7. FAQ
Quelle taille de fil faut-il pour un disjoncteur de 40 ampères ?
Pour la plupart des circuits résidentiels de 40 ampères, utilisez du fil de cuivre 8 AWG ou du fil aluminium 6 AWG avec une isolation de 75°C. Cette dimensionnation répond à l’exigence NEC de dimensionner les conducteurs à 125 % des charges continues. Si le circuit traverse des environnements chauds comme les greniers, ou si le fil dépasse 64 pieds, augmentez à 6 AWG cuivre ou 4 AWG aluminium pour tenir compte des baisses de température et des chutes de tension.
Puis-je utiliser un fil 10 AWG pour un circuit de 40 ampères ?
Le cuivre n° 10 AWG est homologué pour seulement 30 ampères à 75°C et 35 ampères à 90°C, tous deux en dessous de la capacité de 50 ampères requise pour les circuits en continu de 40 ampères. L’utilisation du 10 AWG crée une infraction au code et un risque d’incendie. La taille minimale sûre est 8 AWG en cuivre ou 6 AWG en aluminium pour les installations standard de 40 ampères.
Jusqu’où puis-je faire passer un fil 8 AWG sur un circuit de 40 ampères ?
Pour le cuivre 8 AWG transportant 40 ampères à 240V, limitez la distance sans direction à environ 64 pieds pour respecter la recommandation de 3 % de chute de tension. Au-delà de cette distance, la chute de tension dégrade les performances même si le fil peut transporter le courant en toute sécurité. Pour des trajets de 65 à 100 pieds, augmentez à 6 AWG cuivre. Pour des distances supérieures à 100 pieds, utilisez 4 AWG ou plus.
Dois-je augmenter la taille du fil de terre si j’agrandis les conducteurs de phase ?
Le tableau NEC 250.122 spécifie la taille minimale du conducteur de mise à la terre de l’équipement basée sur la capacité nominale du dispositif de surintensité, et non sur la taille du conducteur de phase. Pour un disjoncteur de 40 ampères, la masse en cuivre 10 AWG respecte le code. Cependant, de nombreux ingénieurs électriciens augmentent proportionnellement la masse lorsque les conducteurs de phase sont augmentés pour la chute de tension, maintenant une impédance constante sur tout le circuit. C’est une bonne pratique mais ce n’est pas strictement obligatoire.
Puis-je utiliser du fil d’aluminium pour un circuit de 40 ampères chez moi ?
Oui, l’aluminium ou le fil aluminium revêtu de cuivre est conforme au code s’il est correctement installé. Utilisez de l’aluminium 6 AWG pour des circuits de 40 ampères, assurez-vous que tous les bornes sont homologués AL/CU, appliquez un composé antioxydant sur toutes les connexions et le couple selon les spécifications du fabricant. L’aluminium nécessite une installation plus soignée que le cuivre, mais lorsqu’il est bien réalisé, il est sûr et économique, surtout pour les longs trajets où les économies sont significatives.
Que se passe-t-il si je sous-dimensionne le fil pour un circuit de 40 ampères ?
Les conducteurs sous-dimensionnés surchauffent sous charge, dégradant l’isolation et créant un risque d’incendie. Le disjoncteur ne saute peut-être pas car il ne protège que contre les surcharges au-delà de 40 ampères, pas contre la surchauffe chronique d’un fil sous-dimensionné. Les symptômes incluent une isolation de fil chaud, des odeurs de brûlé près des boîtes de jonction, et une éventuelle défaillance de l’isolation. Toujours dimensionner le fil selon les tableaux d’ampacité NEC avec les facteurs de déclassement appropriés appliqués.
Le fil 8 AWG suffit-il pour un chargeur de véhicule électrique sur un circuit de 40 ampères ?
Pour la plupart des installations résidentielles de recharge pour véhicules électriques situées dans un rayon de 15 mètres autour du tableau, le cuivre 8 AWG respecte les exigences du code. Cependant, les bornes de recharge pour VE sont à charge continue, et de nombreuses installations bénéficient du cuivre 6 AWG pour minimiser la chute de tension et offrir une marge de manœuvre pour les futurs véhicules de plus grande puissance. Si le garage est à plus de 60 pieds du tableau, ou si le chargeur sera dans un environnement chaud, utilisez le 6 AWG comme référence.
Comment calculer la réduction de l’ampacité pour plusieurs circuits dans un même conduit ?
Comptez tous les conducteurs porteurs de courant (phases et neutre s’ils transportent un courant déséquilibré). Appliquer le tableau NEC 310.15(B)(3)(a) facteurs d’ajustement : 80 % pour 4-6 conducteurs, 70 % pour 7-9, 50 % pour 10-20. Divisez votre ampacité requise par ce facteur pour déterminer l’ampacité de base du conducteur avant de la déclasser. Par exemple, un circuit de 40 ampères dans un conduit avec 8 conducteurs au total nécessite un fil homologué pour 40A ÷ 0,7 = 57A, nécessitant 6 AWG en cuivre au lieu de 8 AWG.
8. Conclusion
Choisir la bonne taille de fil pour des circuits de 40 ampères nécessite d’évaluer le matériau du conducteur, l’environnement d’installation, la longueur du circuit et les caractéristiques de charge — pas seulement d’adapter le fil à la capacité du disjoncteur. Pour les applications résidentielles typiques à moins de 50 pieds du panneau, le cuivre 8 AWG ou l’aluminium 6 AWG répondent aux exigences du code. Lorsque les circuits traversent des environnements chauds, impliquent de longues distances ou comportent plusieurs conducteurs dans des conduits partagés, passer à 6 AWG cuivre ou 4 AWG en aluminium garantit un fonctionnement sûr et la conformité au code.
