Contrôleur USB Type-C et sélection de circuits intégrés de distribution d’alimentation

Si vous devez concevoir des interfaces USB Type-C fiables avec des capacités de livraison de puissance, alors vous aurez besoin de contrôleurs USB-C qui gèrent correctement la négociation d’alimentation, la logique CC, le contrôle VBUS et les modes alternatifs. Les circuits intégrés USB Type-C modernes prennent en charge les spécifications USB 3.1 permettant une alimentation jusqu’à 240W, le transfert de données USB4, et des modes alternatifs comme DisplayPort et Thunderbolt. Le choix du bon contrôleur dépend de vos besoins en énergie, de votre vitesse de données, du support des modes alternatifs et des dispositifs de protection.

Table des matières

  • [Qu’est-ce que le contrôleur USB de type C ?](contrôleur #what-est-usb-type-c-contrôleur)
  • [Aperçu des normes de livraison d’énergie USB](aperçu des normes de livraison de puissance #usb)
  • [Caractéristiques techniques clés](#key-caractéristiques techniques)
    • CC Logique et Configuration
    • [Chemin de contrôle et alimentation VBUS] (#vbus-contrôle-et-chemin-d’alimentation)
    • [Caractéristiques de protection] (#protection-caractéristiques)
  • [Types de contrôleurs USB de type C] (#usb-type-c-contrôleurs-types)
  • [Prise en charge des modes alternatifs] (support des modes #alternate)
  • Intégration USB4
  • [Comparaison de circuits intégrés de contrôleur] (comparaison #controller-ic)
  • [Critères de sélection] (#selection-critères)
  • [Considérations sur les achats] (#procurement-considérations)
  • Conclusion
  • FAQ

Qu’est-ce que le contrôleur USB de type C ?

Les contrôleurs USB de type C sont des circuits intégrés qui gèrent les fonctions électriques et protocolaires des ports USB-C. Ces CI gèrent la logique de canal de configuration (CC), la négociation de la livraison d’énergie, la détection de l’orientation des câbles et la gestion des rôles entre l’hôte et l’appareil. Selon les normes de conception matérielle USB-C, les contrôleurs modernes intègrent le contrôle VBUS, des circuits de protection et la prise en charge des modes alternatifs dans une seule puce.

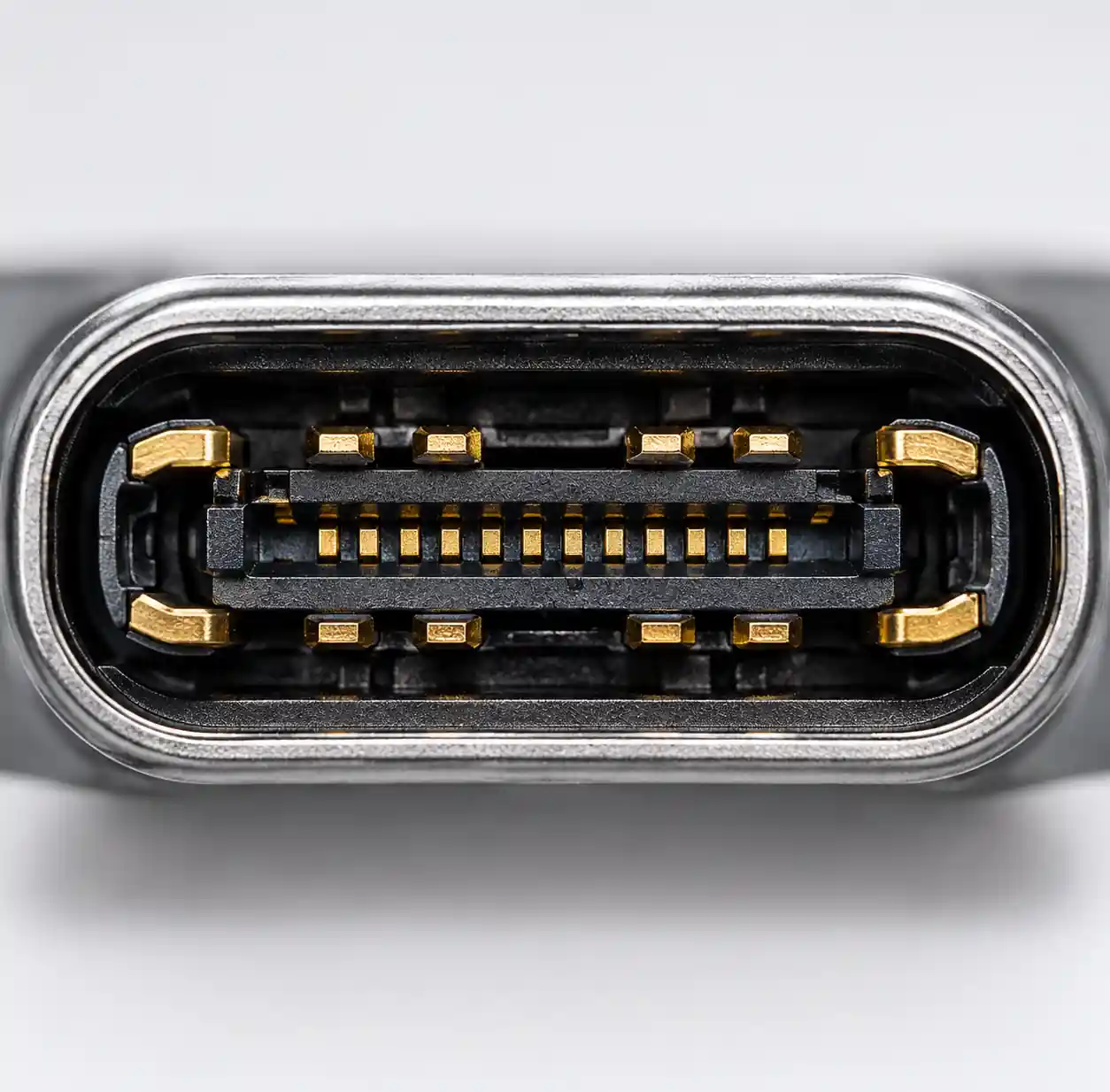

1-usb-type-c-controller-port-cross-section Coupe transversale du port USB Type C montrant les broches CC et les chemins d’alimentation VBUS

Le contrôleur surveille en continu les broches CC pour détecter la fixation du câble, déterminer l’orientation du câble et établir le profil de puissance approprié. Vous pouvez utiliser des contrôleurs de type C dans l’électronique grand public, les équipements industriels, les systèmes automobiles et les dispositifs informatiques nécessitant une connectivité flexible en alimentation et en données.

Aperçu des normes de distribution d’énergie USB

Les spécifications USB Power Delivery () définissent comment les appareils négocient les niveaux de puissance via des connexions USB-C. USB 3.1, annoncé par USB-IF, étend la puissance à 240W via des profils Extended Power Range (EPR).

Norme de puissance Plage de tension Gamme actuelle Puissance maximale Applications
USB 2.0 5V - 20V Jusqu’à 5A 100W Ordinateurs portables, tablettes, moniteurs
USB 3.0 SPR 5V - 20V Jusqu’à 5A 100W Appareils standards, stations d’accueil
USB 3.1 EPR 5V - 48V Jusqu’à 5A 240W Ordinateurs portables de jeu, stations de travail, écrans
PPS (Programmable) 3,3V - 21V Variable Jusqu’à 100W Charge rapide, optimisation de la batterie

Les profils de plage de puissance standard (SPR) délivrent 5V, 9V, 15V et 20V à des courants allant de 1,5A à 5A. La plage de puissance étendue ajoute des profils de 28V, 36V et 48V spécifiquement pour les applications à haute puissance. L’alimentation programmable (PPS) permet un réglage fin de la tension par incréments de 20 mV pour optimiser la charge de la batterie.

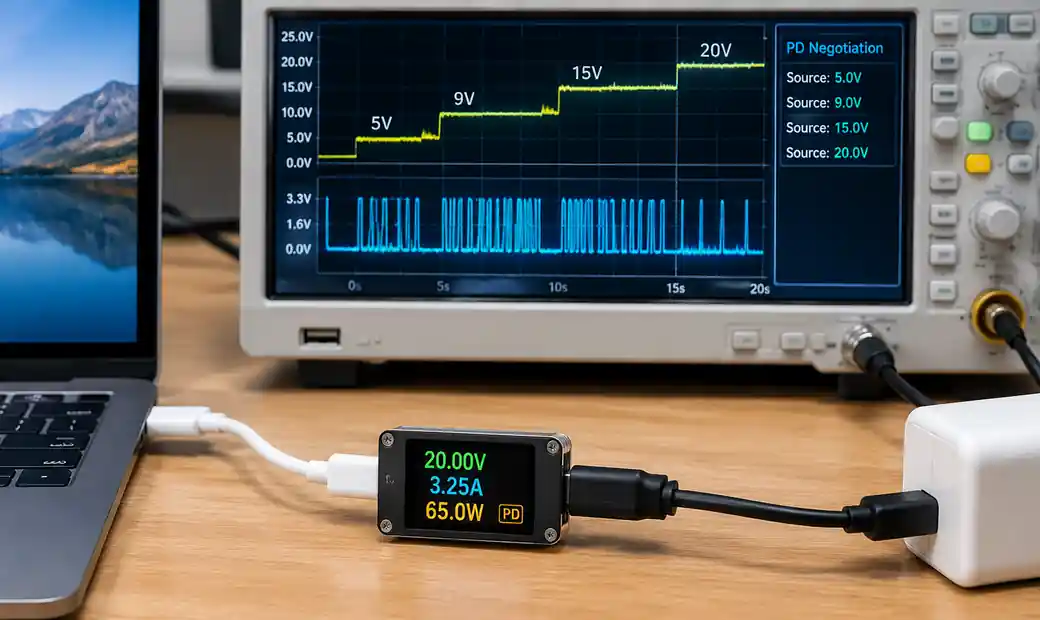

2-usb-pd-power-profiles-voltage-negotiation Négociation de tension et de courant USB Power Delivery entre les dispositifs source et dissipateur

Les contrôleurs USB-C modernes implémentent la machine à états complète, incluant la publicité des capacités source, la négociation de requêtes, la gestion de la réinitialisation complète et la gestion de la transition VBUS. Contrôleurs Texas Instruments prennent en charge tous les profils 3.1 avec commutation intégrée du chemin d’alimentation.

Caractéristiques techniques clés

CC Logique et configuration

Les broches de canal de configuration (CC1 et CC2) remplissent des fonctions critiques en fonctionnement USB-C. Ces broches gèrent la détection des prises de câble, la détection de l’orientation des câbles, la détection d’adaptateurs hérités et la communication de livraison d’alimentation. Selon les spécifications de brochage USB-C, les broches CC utilisent le codage des résistances pour établir les rôles des ports.

Les ports de face en aval (DFP/hôte) appliquent des résistances pull-up (Rp) sur les broches CC tandis que les ports de face en amont (UFP/dispositif) appliquent des résistances pull-down (Rd). Les ports Dual-Role Power (DRP) alternent entre pull-up et pull-down pour supporter à la fois le fonctionnement de l’hôte et de l’appareil. Le contrôleur mesure la tension CC de broche pour déterminer la fixation du câble, l’orientation et la capacité de courant de l’appareil connecté.

Configuration CC Valeur de la résistance Capacité actuelle Application
USB par défaut Rp 56kΩ 500mA - 900mA Périphériques à faible consommation
1.5A @ 5V Rp 22kΩ 1.5A Smartphones, tablettes
3.0A @ 5V Rp 10kΩ 3A Ordinateurs portables, appareils puissants
Négociation Signalisation BMC 5A maximum Dispositifs de distribution d’énergie

Les broches CC portent également la signalisation Biphase Mark Coded (BMC) pour la communication à 300 kHz. La logique CC du contrôleur doit décoder les messages BMC, valider les sommes de contrôle CRC et répondre dans les exigences de timing du protocole.

Contrôle VBUS et Chemin d’alimentation

La gestion VBUS détermine la fiabilité et la sécurité de la livraison de puissance. Les contrôleurs modernes intègrent des commutateurs de chemin d’alimentation ou des pilotes de porte qui contrôlent des MOSFET externes pour la commutation VBUS. Vous devriez spécifier des contrôleurs avec un circuit de décharge intégré qui supprime en toute sécurité la tension VBUS lorsque les câbles se déconnectent.

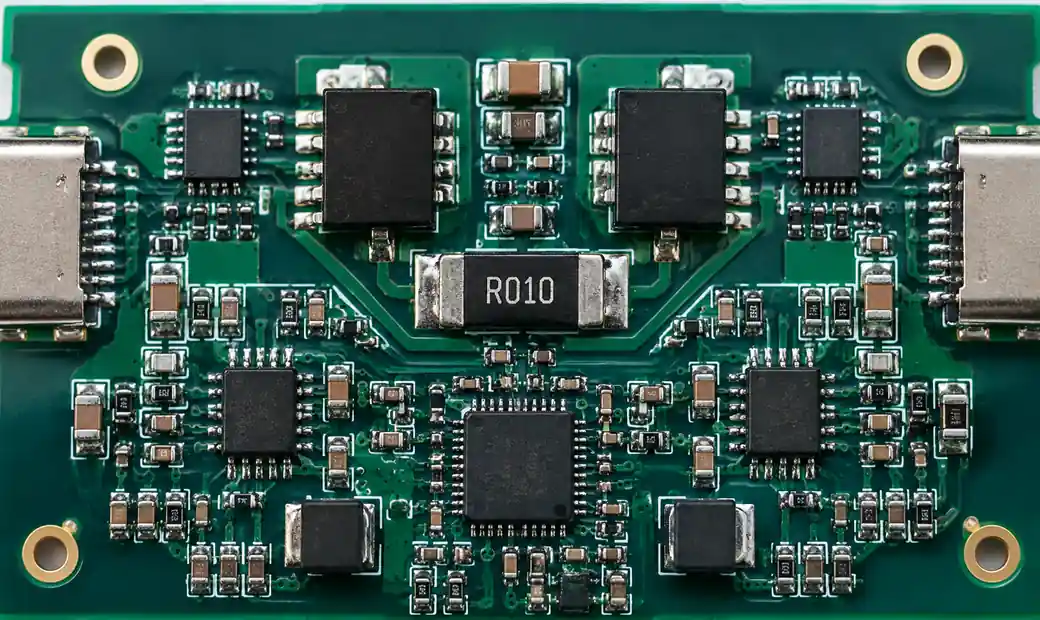

3-vbus-power-path-mosfet-switching-circuit Circuit de chemin d’alimentation VBUS avec commutateurs MOSFET et détection de courant

Le chemin d’alimentation doit gérer le courant d’appel lors de la connexion de charges à haute capacité. Les contrôleurs mettent en place des mécanismes de démarrage en douceur qui augmentent progressivement la tension VBUS pour limiter le courant d’appel en dessous des capacités nominales des câbles. Selon les guides de conception des PCB USB-C, une bonne gestion de la capacité globale évite la détection de fausses coupures et la chute de tension lors des transitoires de charge.

Pour les applications EPR à 48V et 240W, le contrôle VBUS devient plus complexe. Le contrôleur doit coordonner plusieurs étages de puissance, surveiller le partage du courant et mettre en œuvre une détection rapide des pannes. Contrôleurs de Microchip supportent l’EPR avec des pilotes de grille haute tension intégrés.

Caractéristiques de protection

Les circuits de protection préviennent les dommages causés par des pannes électriques et des erreurs de l’utilisateur. Brevets Texas Instruments décrivent une protection intégrée VBUS-CC contre les courts-circuits qui détecte les courts-circuits entre VBUS (potentiellement 48V à 5A) et les broches de signal.

Les caractéristiques de protection essentielles incluent :

  • Protection contre la surtension (OVP): Surveille le VBUS et coupe l’alimentation si la tension dépasse les limites de sécurité (typiquement 22V pour SPR, 52V pour EPR)
  • Protection contre les surcourants (OCP): Limite le courant en dessous des capacités de câble et de connecteur grâce à la détection de courant et au contrôle rapide des portes
  • Protection inversée contre le courant : Empêche le retour de courant lorsque la tension VBUS chute ou lors des changements de rôle
  • Décharge VBUS : Décharge activement la capacité VBUS en dessous de 5V en 650 ms selon les spécifications USB-C
  • Protection ESD : Protection intégrée contre les décharges électrostatiques selon les niveaux de décharge de contact IEC 61000-4-2 (±8kV)
  • Arrêt thermique : Désactive le chemin d’alimentation si la température de jonction dépasse les limites de sécurité

Le circuit intégré de protection TPD4S311 combine la protection contre les courts-circuits VBUS 20V, la protection OVP de la broche CC et la protection IEC ESD dans un seul dispositif pour des applications nécessitant une protection renforcée au-delà de l’intégration des contrôleurs.

Types de contrôleurs USB de type C

Les contrôleurs varient en niveau d’intégration, en capacité d’alimentation et en fonctionnalités spécifiques. Vous pouvez sélectionner des contrôleurs autonomes, des solutions intégrées basées sur un MCU, ou des contrôleurs de port avec commutation de données.

Les contrôleurs autonomes gèrent le protocole de livraison d’énergie et la logique CC sans gestion des chemins de données. Ces CI communiquent avec un microcontrôleur système via des interfaces I2C ou GPIO. Diodes AP33772S fournit le contrôle avec une interface I2C pour la configuration de tension et de courant.

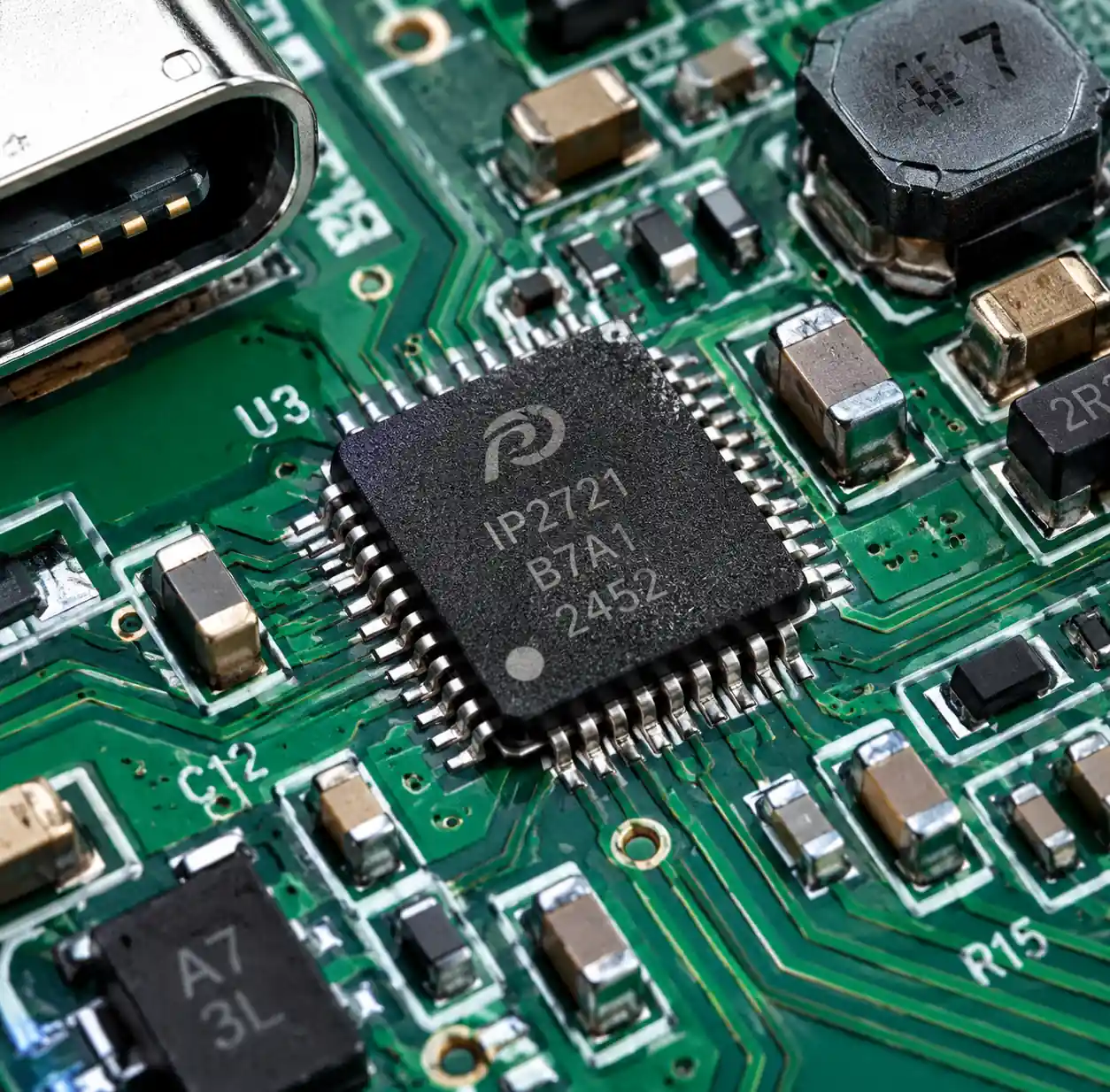

4-standalone-usb-pd-controller-ic-pinout IC contrôleur USB autonome avec broches d’interface I2C

Les contrôleurs intégrés MCU combinent un cœur de microcontrôleur avec du matériel. Infineon EZ-CCG3PA dispose d’un ARM Cortex-M0 32 bits avec 64 Ko de mémoire flash et 8 Ko de SRAM pour le développement sur mesure du firmware. Ces contrôleurs prennent en charge les protocoles 3.1 SPR, PPS et Quick Charge avec des machines à états programmables.

Les contrôleurs de port avec commutation de données intègrent le multiplexage de chemin de données USB, le conditionnement du signal SS et le contrôle. Ces contrôleurs gèrent le routage des signaux USB 2.0 et SuperSpeed en fonction de l’orientation des câbles et de l’entrée en mode alternatif.

Type de contrôleur Capacité énergétique Support des données Interface Applications typiques
autonome Jusqu’à 240W Aucun I2C, GPIO Chargeurs, adaptateurs secteur
MCU-Intégré Jusqu’à 100W USB 2.0 en option Programmable Docks, hubs, appareils personnalisés
Contrôleur de port Jusqu’à 100W USB 2.0 + SS Mux intégré Ordinateurs portables, tablettes, moniteurs
Contrôleur de Central par port Hub USB 3.x Hub intégré Moyeux multi-ports, quais

Prise en charge des modes alternatifs

Les modes alternatifs USB Type-C réutilisent des paires différentielles à haute vitesse pour des protocoles non USB. Le mode alternatif DisplayPort et le Thunderbolt représentent les modes alternatifs les plus courants dans les produits commerciaux.

Le mode alternatif DisplayPort réattribue les voies SuperSpeed pour transporter les signaux natifs DisplayPort. Selon l’explication technique de BenQ, cela fournit une sortie vidéo directe GPU sans aucun décalage, identique aux performances natives DisplayPort. Les contrôleurs prenant en charge le mode alternatif DP doivent implémenter le mode alternatif DisplayPort sur la norme USB Type-C.

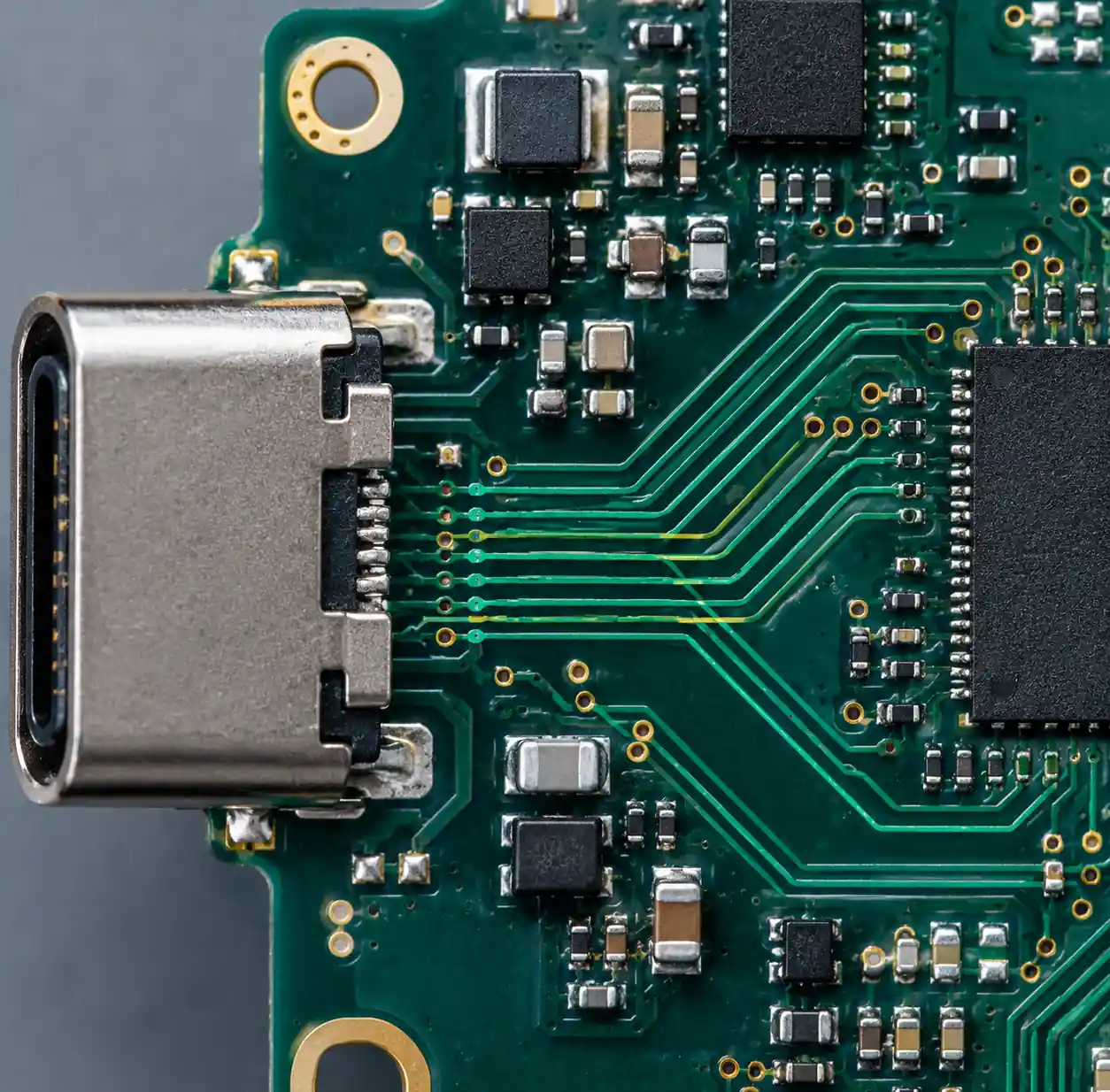

5-displayport-alt-mode-signal-routing Configuration des voies en mode alternatif USB-C DisplayPort et routage des signaux

Le contrôleur négocie avec le dispositif de dissipation pour déterminer la configuration des voies. Les configurations courantes incluent :

  • Mode 2 voies DP : Deux voies SuperSpeed pour DisplayPort, deux voies pour les données USB 3.x
  • Mode DP 4 voies : Les quatre voies SuperSpeed pour DisplayPort, USB 2.0 uniquement pour les données

Prise en charge Thunderbolt 3/4 nécessite que des contrôleurs implémentent le protocole Thunderbolt d’Intel. Guide de l’interface KVM de TESmart explique que Thunderbolt encapsule PCIe, DisplayPort et USB dans un seul flux de 40 Gbps. Cela permet des connexions GPU externes, un stockage à haute vitesse et des scénarios d’amarrage complexes dépassant les capacités du mode alternatif DisplayPort.

Les contrôleurs Thunderbolt imposent la prise en charge du mode alternatif DisplayPort mais ajoutent la capacité de tunneling PCIe. Sur la bande passante de 40 Gbps, jusqu’à 32 Gbps peuvent être alloués pour les données PCIe (équivalent PCIe 3.0 x4). Vous devez spécifier les contrôleurs Thunderbolt lorsque les applications nécessitent une connectivité PCIe ou lorsque vous ciblez les marchés premium des ordinateurs portables et des stations de travail.

Intégration USB4

La spécification USB4 unifie USB 3.2, USB et Thunderbolt 3 en une seule norme. Les contrôleurs USB4 doivent supporter les données bidirectionnelles à 40 Gbps, un minimum USB 3.0, et la compatibilité Thunderbolt 3.

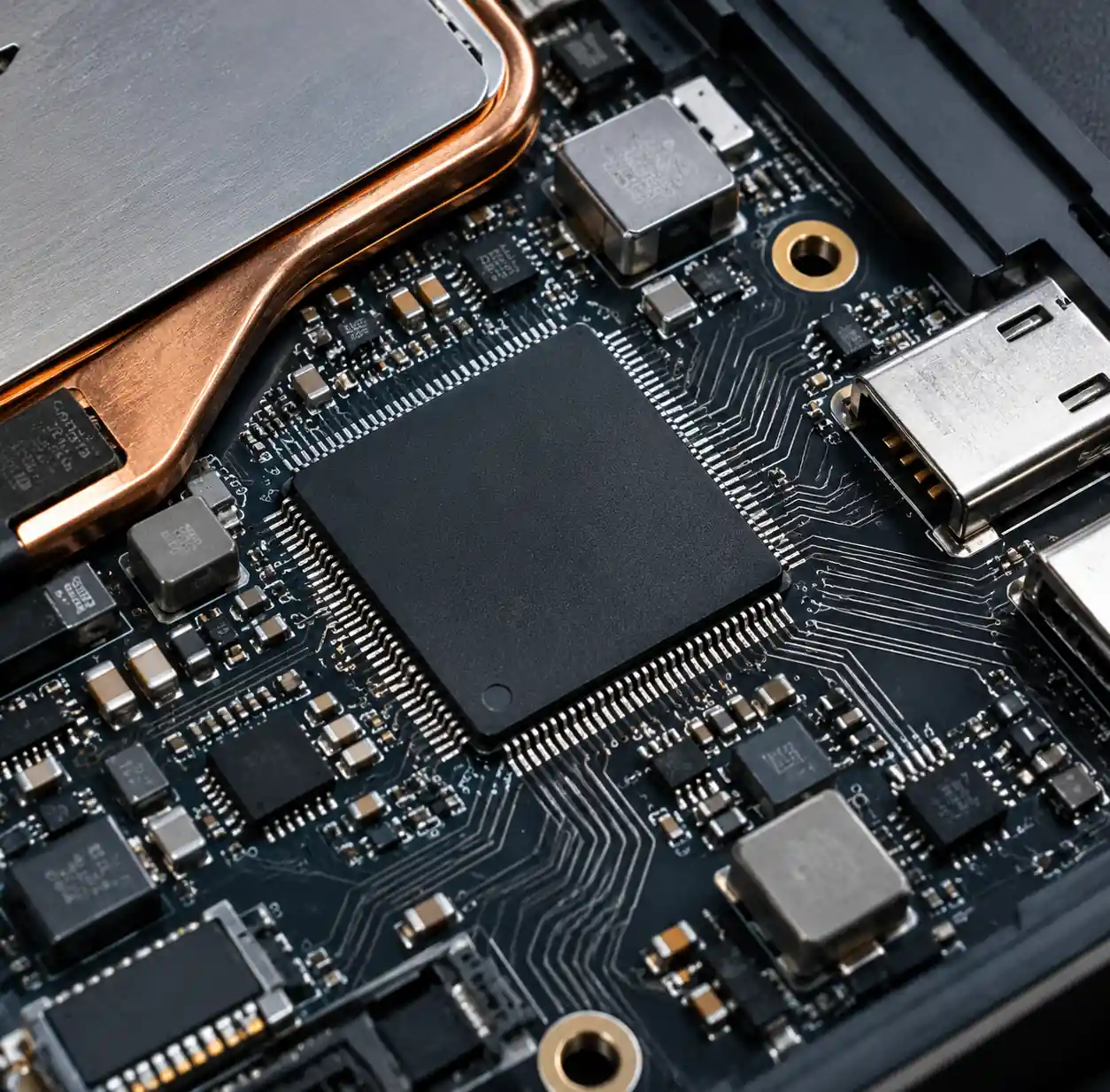

6-usb4-controller-thunderbolt-integration IC contrôleur USB4 avec prise en charge du protocole Thunderbolt et tunneling PCIe

USB4 apporte plusieurs améliorations architecturales :

  • Protocole de tunneling : Encapsule le trafic USB 3.2, DisplayPort et PCIe dans des tunnels alloués dynamiquement
  • Fonctionnement à double voie : Utilise les quatre paires différentielles SuperSpeed pour un fonctionnement symétrique à 40 Gbps
  • Puissance améliorée : Prend en charge l’EPR USB 3.1 pour une alimentation allant jusqu’à 240W
  • Rétrocompatibilité : Fonctionne avec des appareils USB 2.0, USB 3.2 et Thunderbolt 3

Les contrôleurs implémentant USB4 doivent inclure une fonction de routeur qui gère l’établissement du tunnel, l’allocation de bande passante et la conversion de protocole. La complexité des routeurs USB4 limite généralement ces contrôleurs aux ordinateurs portables, de bureau et aux docks haut de gamme.

Pour les applications industrielles et embarquées ne nécessitant pas des débits de données de 40 Gbps, les contrôleurs USB 3.2 avec support 3.1 offrent une implémentation plus simple et un coût moindre. Vous devriez évaluer si votre application bénéficie des fonctionnalités USB4 avant de vous engager dans le coût plus élevé des contrôleurs et la complexité de conception.

Comparaison des circuits intégrés de contrôleur

Les principaux fabricants de semi-conducteurs proposent des circuits intégrés contrôleurs USB-C avec des capacités et des niveaux d’intégration variés.

Fabricant Famille de contrôleurs Soutien énergétique Support des données Modes alternatifs Caractéristiques principales
Texas Instruments TPS65988 Jusqu’à 100W SPR USB 2.0 + SS DP, TB3 Chemin d’alimentation intégré, interface I2C
Infineon EZ-CCG3PA Jusqu’à 100W 3.1 USB 2.0 en option DP ARM Cortex-M0, flash 64 Ko
STMicroélectronique STUSB4500 Jusqu’à 100W Aucun (uniquement) Aucun Contrôleur de dissipation autonome, configuration NVM
Micropuce UPD350 Jusqu’à 240W EPR USB 2.0 DP Prise en charge EPR, pilotes de portes intégrés
ON Semi-conducteur FUSB302 Jusqu’à 100W Aucun (uniquement) Aucun Émetteur-récepteur à faible coût, contrôle I2C
Diodes Inc. AP33772S Jusqu’à 100W Aucun (uniquement) Aucun I2C programmable, sélection de tension

Texas Instruments TPS65988 intègre la commutation de chemin d’alimentation jusqu’à 100W, prend en charge les données USB 2.0 et SuperSpeed, et implémente les modes alternatifs DisplayPort et Thunderbolt 3. Ce contrôleur nécessite un minimum de composants externes pour une implémentation complète du port Type-C.

STMicroélectronique STUSB4500 cible les applications uniquement sink comme les adaptateurs pour ordinateurs portables et les dispositifs de charge. Le contrôleur stocke les profils dans une mémoire non volatile pour un fonctionnement autonome sans intervention de microcontrôleur.

Critères de sélection

Choisir le contrôleur USB-C approprié nécessite d’évaluer les besoins en puissance, les besoins en données, le support des modes alternatifs et l’intégration système.

Analyse des besoins énergétiques :

  • Déterminer la puissance maximale : <27W pour téléphones/tablettes, 27-100W pour les ordinateurs portables, >100W pour les stations de travail
  • Spécifier les profils de tension nécessaires : 5V uniquement, plusieurs tensions fixes ou support PPS
  • Identifier les exigences d’opérations source/puits et double rôle

Exigences de données et modes alternatifs :

  • Évaluer les besoins en vitesse des données : USB 2.0 uniquement, USB 3.2 Gen 1/2, ou USB4
  • Déterminer si une sortie DisplayPort est requise et à quelle résolution
  • Évaluer si la connectivité Thunderbolt justifie un coût plus élevé de la manette

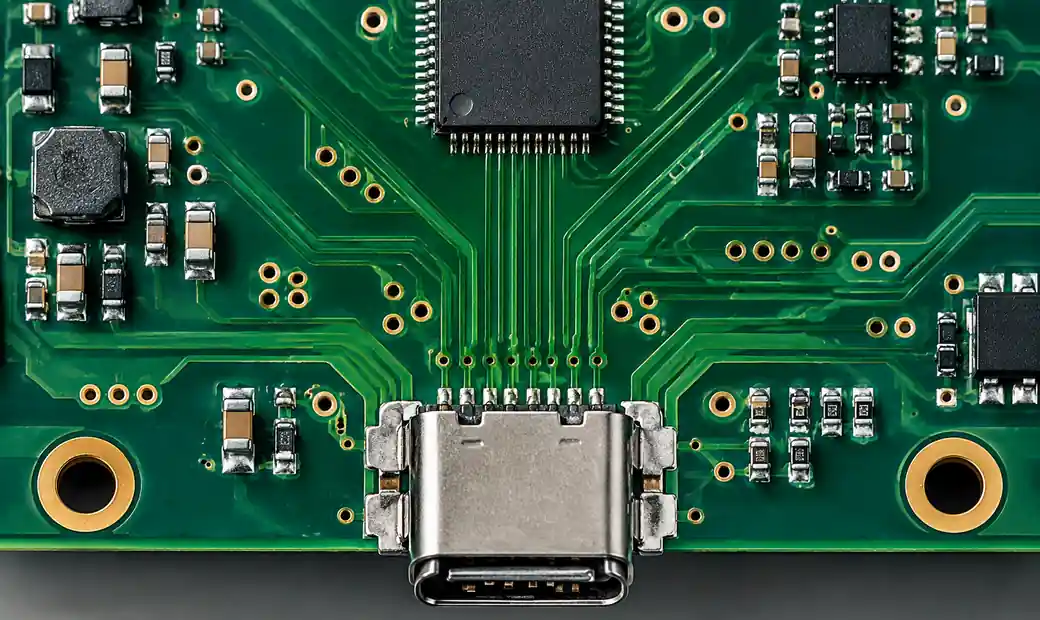

7-usb-c-controller-pcb-layout-design La disposition du circuit imprimé contrôleur USB-C montre le routage contrôlé par impédance et le placement des composants

Protection et fiabilité :

  • Spécifier les seuils OVP/OCP en fonction de l’environnement applicatif
  • Déterminer les exigences d’immunité ESD (grand public vs industriel)
  • Évaluer les besoins de gestion thermique en fonction des niveaux de puissance et de la conception de l’enceinte

Intégration système :

  • Préférence d’interface de communication : I2C, SPI ou GPIO
  • Évaluer les contraintes d’espace disponible sur les PCB et de taille du paquet
  • Déterminer si les composants de chemin d’alimentation externes sont acceptables ou si une intégration est nécessaire

Pour les produits grand public sensibles au coût, les contrôleurs autonomes avec interface I2C offrent des fonctionnalités de base avec un faible coût de la liste de bases. Les applications industrielles bénéficient de contrôleurs intégrés au MCU offrant un support personnalisé des protocoles et des capacités de diagnostic. Les conceptions d’ordinateurs portables et de stations d’accueil nécessitent généralement des contrôleurs de port complets avec commutation de données intégrée et prise en charge des modes alternatifs.

Considérations d’approvisionnement

L’approvisionnement en circuits intégrés contrôleurs USB-C nécessite une attention particulière aux facteurs de la chaîne d’approvisionnement, aux normes de qualification et à la conformité régionale.

Délais d’exécution et disponibilité :

Les contrôleurs USB-C des grands fabricants ont généralement des délais de 12 à 16 semaines pour les commandes en volume. Selon les données de la chaîne d’approvisionnement, les variantes certifiées automobiles s’étendent à 20 à 24 semaines en raison de besoins supplémentaires en matière de tests. Vous devriez planifier le stock tampon pour les programmes de production critiques.

Authentification des composants :

Le marché contient des contrôleurs USB-C contrefaits, en particulier pour les appareils haut de gamme. Travailler avec distributeurs autorisés pour garantir des composants authentiques. Vérifiez les codes de marquage, les dimensions des emballages et effectuez des tests électriques de base sur les composants entrants.

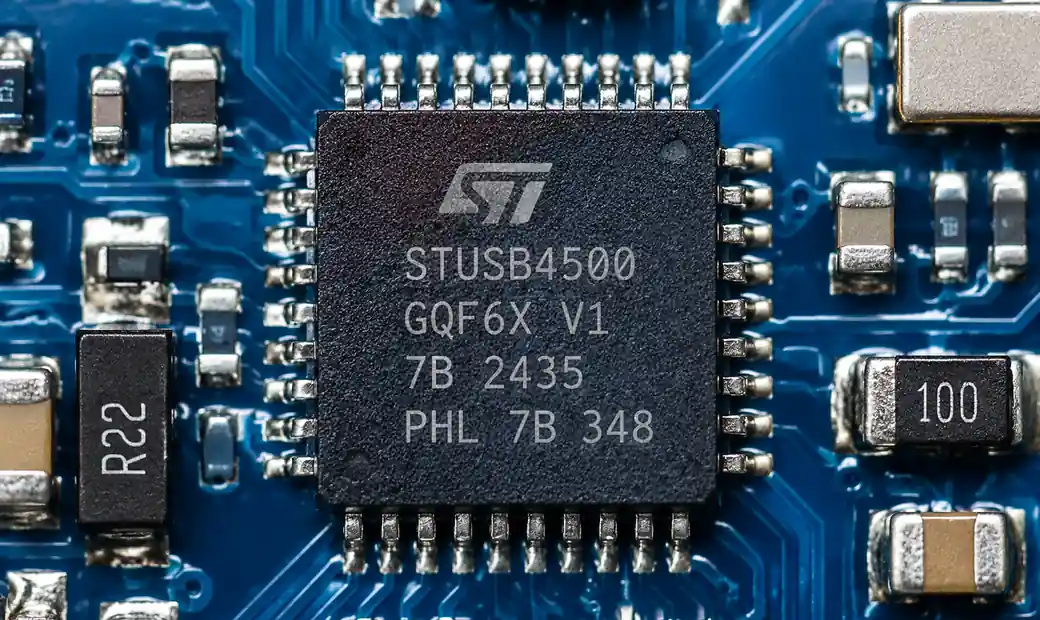

8-usb-c-controller-authentication-marking Codes de marquage de circuits intégrés USB-C authentiques et vérification du paquet

Conformité régionale :

  • RoHS/REACH : Les ventes sur le marché européen nécessitent la conformité RoHS 2011/65/EU et REACH
  • Certification USB-IF : Les produits portant les logos USB-C ou USB nécessitent des tests de conformité USB-IF
  • Normes régionales de sécurité : Marquage UL, CE, CCC selon les marchés ciblés

Optimisation des coûts :

Les prix des manettes USB-C varient de 0,80 $ pour les puces autonomes basiques à 8,00 $ pour les contrôleurs de port entièrement intégrés avec prise en charge Thunderbolt. Vous pouvez réduire le coût total du système en :

  • Sélection de contrôleurs équipés de commutateurs de chemin d’alimentation intégrés pour éliminer les MOSFET externes
  • Choisir un niveau d’intégration approprié — éviter de payer pour des fonctionnalités inutilisées
  • Regrouper les fournisseurs pour atteindre la tarification en volume à travers plusieurs familles de contrôleurs
  • Considération des options de seconde source pour les contrôleurs critiques

Si vous avez besoin d’un approvisionnement fiable de contrôleurs USB-C pour votre fabrication d’électronique, Hitop Tech propose des services complets de sourcing de composants avec un réseau mondial de distributeurs autorisés. Nos spécialistes de la chaîne d’approvisionnement servent les clients en Afrique et en Asie du Sud-Est avec une expertise régionale pour l’optimisation des coûts/costSavings.html et la livraison à temps.

Contactez-nous pour des informations sur les manettes USB-C et le soutien à la chaîne d’approvisionnement.

Conclusion

La sélection du contrôleur USB Type-C et du circuit intégré Power Delivery nécessite d’évaluer les spécifications de puissance, les besoins en données, le support des modes alternatifs et les caractéristiques de protection. Les manettes modernes prennent en charge l’USB 3.1 avec une capacité EPR allant jusqu’à 240W, des vitesses de données USB4, ainsi que des modes alternatifs DisplayPort ou Thunderbolt. Le bon choix du contrôleur dépend du niveau de puissance de votre application, de la nécessité de la connectivité des données et des contraintes d’intégration système.

Pour un approvisionnement fiable en composants USB-C avec des pièces authentiques et des prix compétitifs, Hitop Tech offre des capacités d’approvisionnement mondial soutenues par des relations avec des distributeurs autorisés en Asie, en Europe et en Amérique du Nord.

FAQ

Quelle est la différence entre USB 3.0 et 3.1 ?

USB 3.0 prend en charge la plage de puissance standard jusqu’à 100W (20V/5A maximum), tandis que USB 3.1 ajoute des profils de plage de puissance étendue permettant jusqu’à 240W (48V/5A). 3.1 affine également l’implémentation du PPS pour un meilleur support de la charge rapide.

Tous les ports USB-C supportent-ils la Power Delivery ?

Non. USB-C définit le connecteur physique, mais la Power Delivery est optionnelle. Certains ports USB-C ne prennent en charge que la charge 5V ou les données USB 2.0 sans négociation. Vérifie la fiche technique du contrôleur pour vérifier le support de la DP.

Quelles sont les fonctions de protection essentielles dans les manettes USB-C ?

Les protections critiques incluent la protection contre la surtension VBUS (OVP), la protection contre les surfortes (OCP), la protection VBUS-CC contre les courts-circuits, l’immunité ESD et l’arrêt thermique. Les applications industrielles devraient spécifier des contrôleurs avec protection intégrée plutôt que de se reposer uniquement sur des circuits externes.

Puis-je utiliser un contrôleur USB 2.0 pour de nouveaux designs en 2026 ?

USB 2.0 reste fonctionnel mais limite la puissance à 100W et manque de support PPS, ce qui est important pour optimiser la charge de la batterie. Pour les conceptions avec une durée de vie de 5+ ans, spécifiez des contrôleurs 3.1 pour supporter les futurs appareils et les exigences EPR.

Comment puis-je choisir entre des manettes USB-C autonomes et intégrées ?

Utilisez des contrôleurs autonomes pour des applications uniquement alimentées comme les chargeurs. Choisissez des contrôleurs intégrés au MCU lorsque des protocoles personnalisés ou des diagnostics avancés sont nécessaires. Spécifiez des contrôleurs de port avec commutation de données pour les appareils gérant des données USB et des modes alternatifs.

Quels délais dois-je attendre pour les manettes USB-C ?

Les contrôleurs commerciaux standards nécessitent 12 à 16 semaines pour les commandes en volume provenant de distributeurs autorisés. Les variantes certifiées automobiles s’étendent à 20 à 24 semaines. Planifiez le stock tampon pour assurer la continuité de la production et travaillez avec les distributeurs proposant des services d’optimisation de la chaîne d’approvisionnement.
