Guide de sélection de diode SMD : paramètres techniques, applications et considérations de conception
Table des matières
- Introduction : Pourquoi la sélection des diodes SMD est importante
- [Paramètres techniques clés des diodes SMD] (#2-clé-paramètres-techniques-de-diodes SMD)
- Types de diodes SMD et leurs applications
- [Comment choisir la diode SMD adaptée à votre conception] (#4-comment-choisir-la-diode-SMD adaptée pour votre conception)
- Meilleures pratiques de conception et gestion thermique des PCB
- [Considérations de la chaîne d’approvisionnement et stratégie d’approvisionnement] (#6-Considérations-et-stratégie-d’approvisionnement)
- FAQ
- Conclusion : Liste de contrôle pour la sélection des diodes SMD
1. Introduction : Pourquoi la sélection des diodes SMD est importante
Les diodes SMD (diodes à montage de surface) sont des composants semi-conducteurs fondamentaux dans les conceptions électroniques modernes, remplissant des fonctions essentielles allant de la rectification de puissance et de la régulation de la tension à la protection des circuits et au traitement du signal. Contrairement aux diodes à trou traversant, les diodes SMD offrent des avantages significatifs en termes d’économies d’espace sur les circuits imprimés, de compatibilité des assemblages automatisés et d’amélioration des performances en haute fréquence grâce à une inductance parasite réduite.
Cependant, choisir la mauvaise diode SMD peut entraîner des pannes thermiques, une protection contre les surtensions inadéquate ou des chutes de tension inattendues compromettant la fiabilité du système. Dans les applications automobiles, une diode Zener mal choisie peut échouer à la qualification AEC-Q101. Dans les alimentations à découpage haute fréquence, utiliser un redresseur standard au lieu d’une diode Schottky peut réduire l’efficacité de 3 à 5 %. Dans l’électronique grand public sensible aux coûts, négliger la résistance thermique des boîtiers peut nécessiter des solutions coûteuses de gestion thermique.
Ce guide propose une méthodologie de sélection pratique basée sur une expérience concrète en conception. Vous apprendrez à interpréter les paramètres de la fiche technique, à adapter les caractéristiques des diodes aux exigences de l’application, à éviter les erreurs courantes de disposition et à naviguer dans les défis de la chaîne d’approvisionnement. Que vous conceviez un convertisseur buck pour l’automatisation industrielle, que vous protégeriez les interfaces CAN automobiles ou que vous sélectionniez une protection ESD pour les ports USB, ce guide vous aide à prendre des décisions éclairées équilibrant performance, coût et fiabilité.
2. Paramètres techniques clés des diodes SMD
Comprendre les paramètres de la fiche technique est essentiel pour une sélection correcte des diodes SMD. Voici les spécifications critiques qui impactent directement la performance et la fiabilité du circuit.
Chute de tension directe (VF)
La chute de tension directe est la tension à travers la diode lors de la conduite du courant. Pour les diodes redresseurs, la VF varie généralement de 0,7 V à 1,2 V au courant nominal. Les diodes Schottky offrent une faible tension (0,3V à 0,5V), ce qui les rend idéales pour des applications à basse tension et haute efficacité. Dans une alimentation 5V, passer d’une diode standard (VF = 0,7V) à une Schottky (VF = 0,4V) améliore l’efficacité d’environ 6 %.
Cependant, la VF augmente avec la température et le courant. Vérifiez toujours la courbe VF dans la fiche technique sur votre plage de température de fonctionnement. Une diode avec VF = 0,4V à 25°C peut atteindre 0,5V à 85°C, affectant les calculs de la tension de chute dans les régulateurs linéaires.
Tension de rupture inversée (VBR ou VRRM)
Ce paramètre définit la tension inverse maximale que la diode peut supporter avant la rupture par avalanche. Pour la sécurité, choisissez une diode dont le VBR est au moins 20 % supérieur à la tension inverse maximale dans votre circuit. Dans les systèmes automobiles 12V avec des transitoires de décharge atteignant 40V, on utilise des diodes d’au moins 50V. Pour les redresseurs connectés au réseau dans les systèmes 230VAC, des valeurs nominales de 600V ou 1000V sont standard.
Courant Avant Maximal (FI)
IF spécifie le courant direct continu que la diode peut gérer sans dépasser sa limite de température de jonction. Ce paramètre est généralement donné à 25°C ambiants avec une zone spécifique de cuivre du PCB pour la dissipation de la chaleur. En pratique, il faut réduire le FI de 50 % pour les conceptions fonctionnant à 70°C ambiants ou avec un refroidissement limité.
Le courant direct non répétitif de crête (IFSM) est tout aussi important pour les applications à courants d’appel élevés, comme les redresseurs d’entrée dans les alimentations à découpage. Les notes IFSM sont généralement 10 à 30 fois supérieures à celles de l’IF, mais seulement pendant 8,3 ms (demi-cycle à 60 Hz).

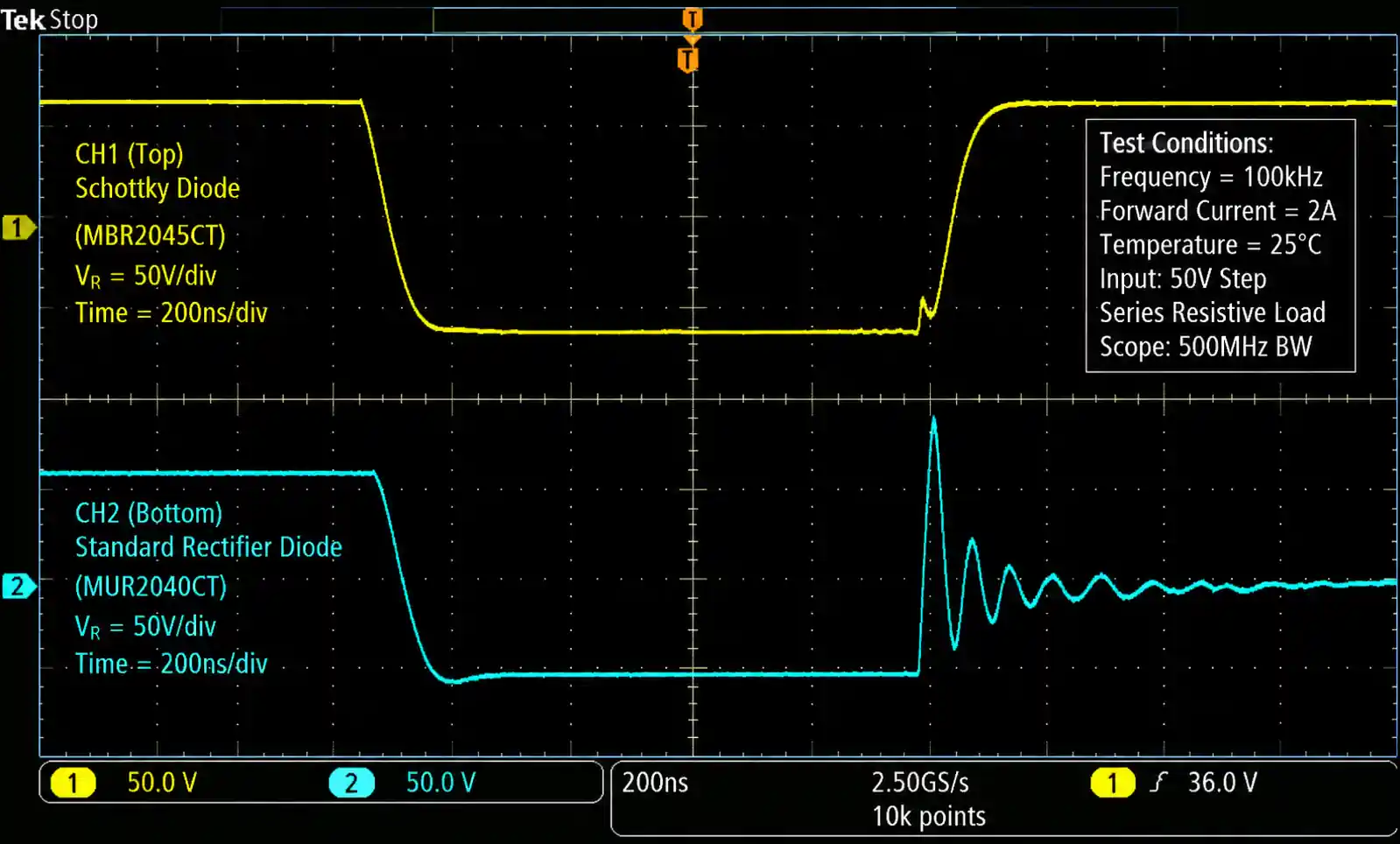

Temps de récupération inverse (trr)
Le temps de récupération inverse est critique dans les applications de commutation haute fréquence. Lorsqu’une diode passe de la conduction directe au blocage inverse, les porteurs minoritaires doivent être balayés, provoquant un bref pic de courant inversé. Les diodes redresseurs standard ont un trr de 1 à 3μs, ce qui est inacceptable pour les fréquences de commutation au-dessus de 20 kHz. Les diodes à récupération rapide offrent un trr inférieur à 500 ns, tandis que les diodes Schottky offrent un trr proche de zéro grâce à leur fonctionnement majoritairement porteur.
Dans un convertisseur buck 100 kHz, utiliser une diode standard comme diode à rotation libre peut entraîner une perte d’efficacité de 15 à 20 % et des problèmes EMI importants dus aux transitoires de récupération inverse.

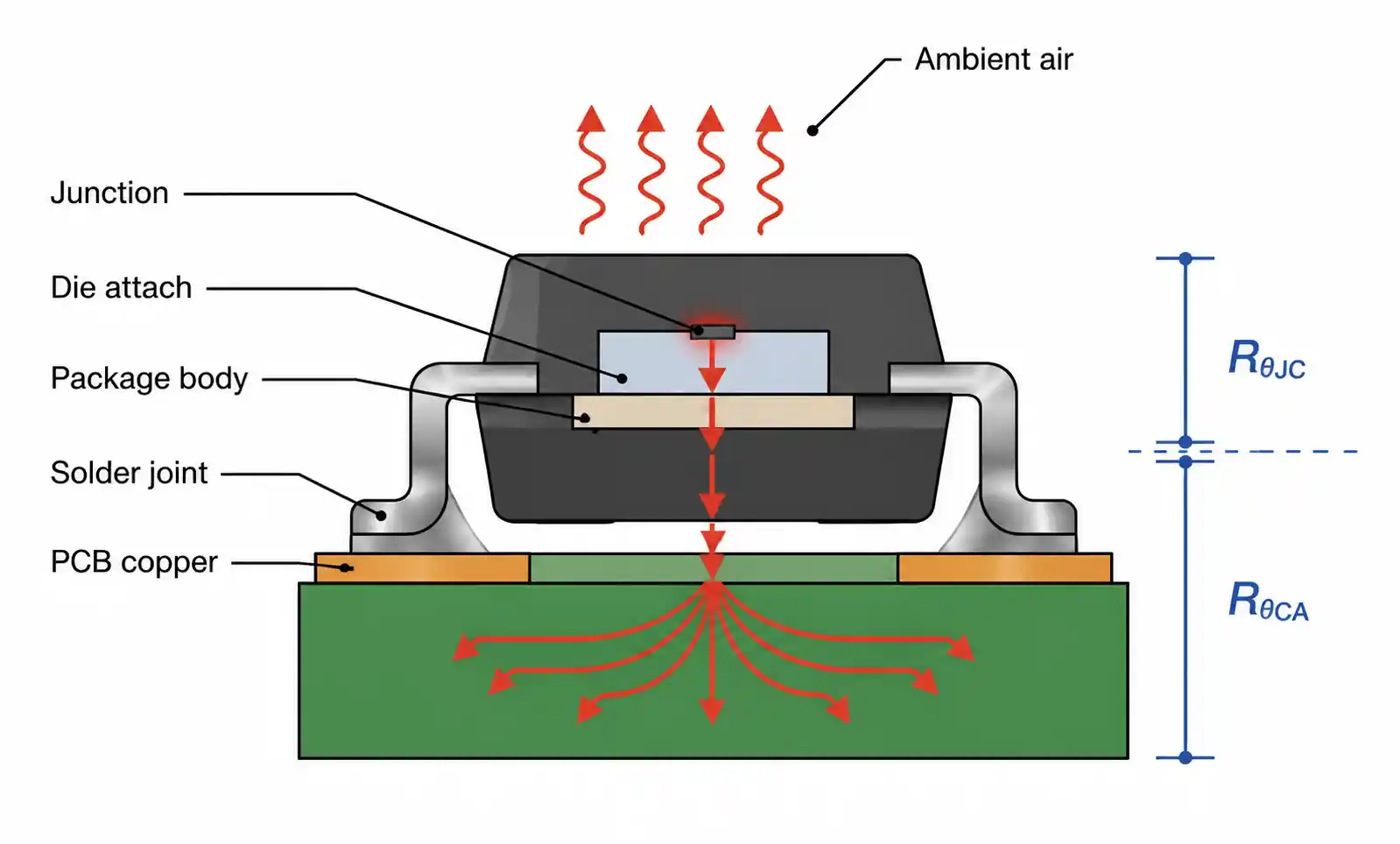

Résistance thermique (RθJA et RθJC)
La résistance thermique détermine de combien la température de jonction dépasse la température ambiante pour chaque watt de dissipation de puissance. RθJA (jonction à ambiance) dépend fortement de la surface cuivrée du PCB et varie généralement de 50°C/W à 150°C/W pour les petits boîtiers SMD comme SOD-323. RθJC (junction-to-case) est un paramètre plus cohérent pour les conceptions à gestion thermique définie.
La température de jonction (TJ) doit rester en dessous du maximum autorisé (généralement 125°C à 150°C). Calculer TJ en utilisant : TJ = TA + (VF × SI × RθJA). Une diode dissipant 0,5W avec RθJA = 100°C/W subira une hausse de température de 50°C.
3. Types de diodes SMD et leurs applications
Différentes technologies de diodes SMD offrent des avantages distincts pour des applications spécifiques. Comprendre ces compromis est essentiel pour un choix optimal des composants.
Diodes barrières Schottky
Les diodes Schottky utilisent une jonction métal-semi-conducteur au lieu d’une jonction P-N, ce qui entraîne une chute de tension directe plus faible (0,3V-0,5V) et un temps de récupération inverse quasi nul. Ces caractéristiques les rendent idéaux pour la conversion de puissance à haute efficacité, en particulier dans les applications basse tension où la minimisation des pertes de conduction est cruciale.
Les applications courantes incluent la rectification synchrone dans les convertisseurs buck, les redresseurs de sortie dans les convertisseurs flyback en dessous de 100 V, la protection contre la polarité inverse dans les appareils alimentés par batterie, et les diodes à roue libre dans les entraînements de moteurs. Cependant, les diodes Schottky ont un courant de fuite inverse plus élevé (10-100μA) que les diodes standard (1-10μA), ce qui peut poser problème dans les conceptions ultra-basse puissance. Leurs tensions inverses sont généralement limitées à 200 V, la plupart des options économiques étant inférieures à 100 V.
Diodes de récupération rapide et ultra rapide
Des diodes à récupération rapide comblent l’écart entre les redresseurs standards et les diodes Schottky, offrant des trr de 35ns à 500ns avec des tensions inverses allant jusqu’à 1200V. Elles sont essentielles pour les applications de commutation haute tension où les diodes Schottky ne peuvent pas fournir une tension de rupture adéquate.
Utilisez des diodes à récupération rapide dans les convertisseurs boost PFC (correction du facteur de puissance) fonctionnant entre 50 et 100 kHz, des convertisseurs flyback haute tension, des circuits snubber dans les variateurs IGBT et la rectification de sortie par onduleur. Le critère clé de sélection est d’adapter le trr à la fréquence de commutation — à la commutation à 100 kHz, sélectionnez des diodes avec un trr inférieur à 200 ns pour minimiser les pertes de récupération.
Diodes Zener
Les diodes Zener sont conçues pour fonctionner en mode de rupture inverse, offrant une régulation de la tension et une protection contre la surtension. Les diodes Zener SMD sont disponibles en tensions allant de 2,4 V à 200 V, avec des puissances généralement comprises entre 200 mW et 5 W selon la taille du boîtier.
Les applications critiques incluent la génération de référence de tension dans les circuits analogiques, la suppression de tension transitoire pour les interfaces automobiles et industrielles, la protection des portes dans les MOSFET, et le serrage de tension dans les circuits de traitement du signal. Lors de la sélection des diodes Zener, faites attention à la tolérance de tension (généralement ±5 %), qui affecte la précision de régulation, et à l’impédance Zener, qui détermine la performance de régulation dynamique sous des courants de charge variables.
Diodes TVS (suppresseur de tension transitoire)
Les diodes TVS sont des diodes Zener spécialisées, optimisées pour l’absorption transitoire à haute énergie. Ils présentent une tension de serrage extrêmement basse et un temps de réponse inférieur à 1 p, ce qui les rend supérieurs aux Zener standards pour la protection contre l’ESD et les surtensions.
Déployer des diodes TVS pour la protection ESD IEC 61000-4-2 sur ports USB, HDMI et autres ports d’interface, la protection contre les surtensions automobiles selon ISO 7637-2, la protection contre la foudre dans les équipements industriels, et la protection contre le déchargement de charge dans l’électronique automobile. Les diodes TVS unidirectionnelles protègent les lignes DC, tandis que les types bidirectionnels sont utilisés pour les lignes de signal AC ou bidirectionnelles.
| Type de diode | Tension directe | Reprise inversée | Teneur nominale | Applications principales |
|---|---|---|---|---|
| Schottky | 0,3V - 0,5V | <10ns | Jusqu’à 200V | SMPS basse tension, protection de polarité, rectification haute fréquence |
| Récupération rapide | 0,7V - 1,0V | 35ns - 500ns | Jusqu’à 1200V | Circuits PFC, SMPS haute tension, rectification par onduleur |
| Récupération ultra-rapide | 0,7V - 1,0V | <35ns | Jusqu’à 600V | Onduleurs haute fréquence, convertisseurs résonants, chauffage par induction |
| Redresseur standard | 0,7V - 1,2V | 1μs - 3μs | Jusqu’à 1000V | Rectification 50/60Hz, applications basse fréquence, blocage DC |
| Zener | N/A | N/A | 2,4V - 200V | Régulation de la tension, génération de référence, serrage de surtension |
| TVS | N/A | <réponse à 1ps | 5V - 600V | Protection ESD, suppression des surtensions, absorption transitoire |
Ce tableau de comparaison aide à réduire votre sélection en fonction de la tension, de la fréquence et des besoins de protection de votre circuit. Par exemple, si vous concevez un convertisseur buck 24V fonctionnant à 200 kHz, une diode Schottky est le choix évident pour la position libre. Pour un étage PFC 400V à 65 kHz, sélectionnez une diode à récupération rapide avec un trr inférieur à 150 ns.

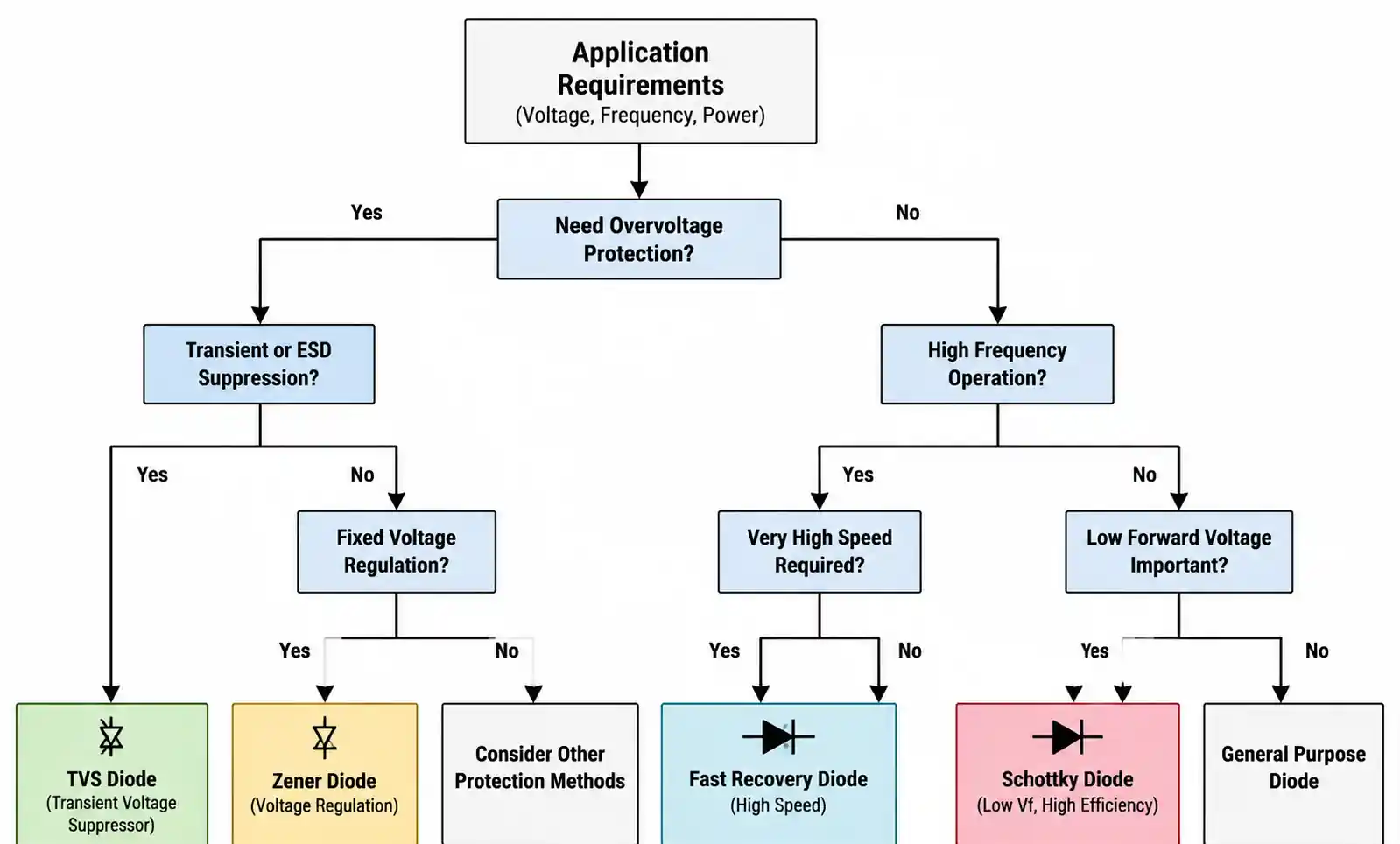

4. Comment choisir la diode SMD adaptée à votre conception
Une sélection correcte des diodes SMD nécessite une évaluation systématique des exigences électriques, des contraintes thermiques et des critères de fiabilité. Voici une méthodologie éprouvée utilisée dans les conceptions de production.
Étape 1 : Définir les exigences électriques
Commencez par déterminer les paramètres électriques fondamentaux à partir de votre analyse de circuit. Calculez le courant direct maximal incluant les conditions transitoires — pour les redresseurs d’entrée, tenez compte du courant d’appel de charge du condensateur qui peut être de 10 à 20 fois le courant permanent pendant les premières millisecondes. Identifier la tension inverse de pointe, y compris les transitoires du pire des cas et les marges de sécurité. Dans les conceptions automobiles, cela signifie prendre en compte le déchargement de charge (jusqu’à +100V) et la batterie en marche arrière (-14V).
Déterminez la fréquence de fonctionnement et la vitesse de commutation requise. Toute application au-delà de 20 kHz en fréquence de commutation élimine les redresseurs standards. Au-dessus de 100 kHz, les diodes Schottky ou les diodes de récupération ultra-rapide deviennent nécessaires, sauf si vous acceptez des pénalités d’efficacité importantes.
Étape 2 : Calculer la dissipation de puissance et les besoins thermiques
La dissipation de puissance dans les diodes conductrices est principalement déterminée par la chute de tension directe : P = VF × IF(moyen). Pour les redresseurs à courant pulsé, utilisez le courant RMS plutôt que le courant moyen pour les calculs thermiques. Dans un redresseur à pont complet fournissant 2A CC avec une chute directe de 1,0V par diode, chaque diode dissipe environ 1W (en tenant compte du cycle de conduite de conduction).
Ensuite, calculez la résistance thermique requise. Si votre température ambiante maximale est de 70°C, la température maximale de jonction est de 125°C et la dissipation de puissance est de 0,8W, vous avez besoin de RθJA < (125-70)/0,8 = 69°C/W. Ce calcul détermine souvent la taille minimale du boîtier — un boîtier SOD-323 avec une RθJA de 150°C/W serait insuffisant, nécessitant un SOD-123 ou plus grand.
Étape 3 : Sélectionnez le type de boîtier en fonction de l’alimentation et de l’assemblage

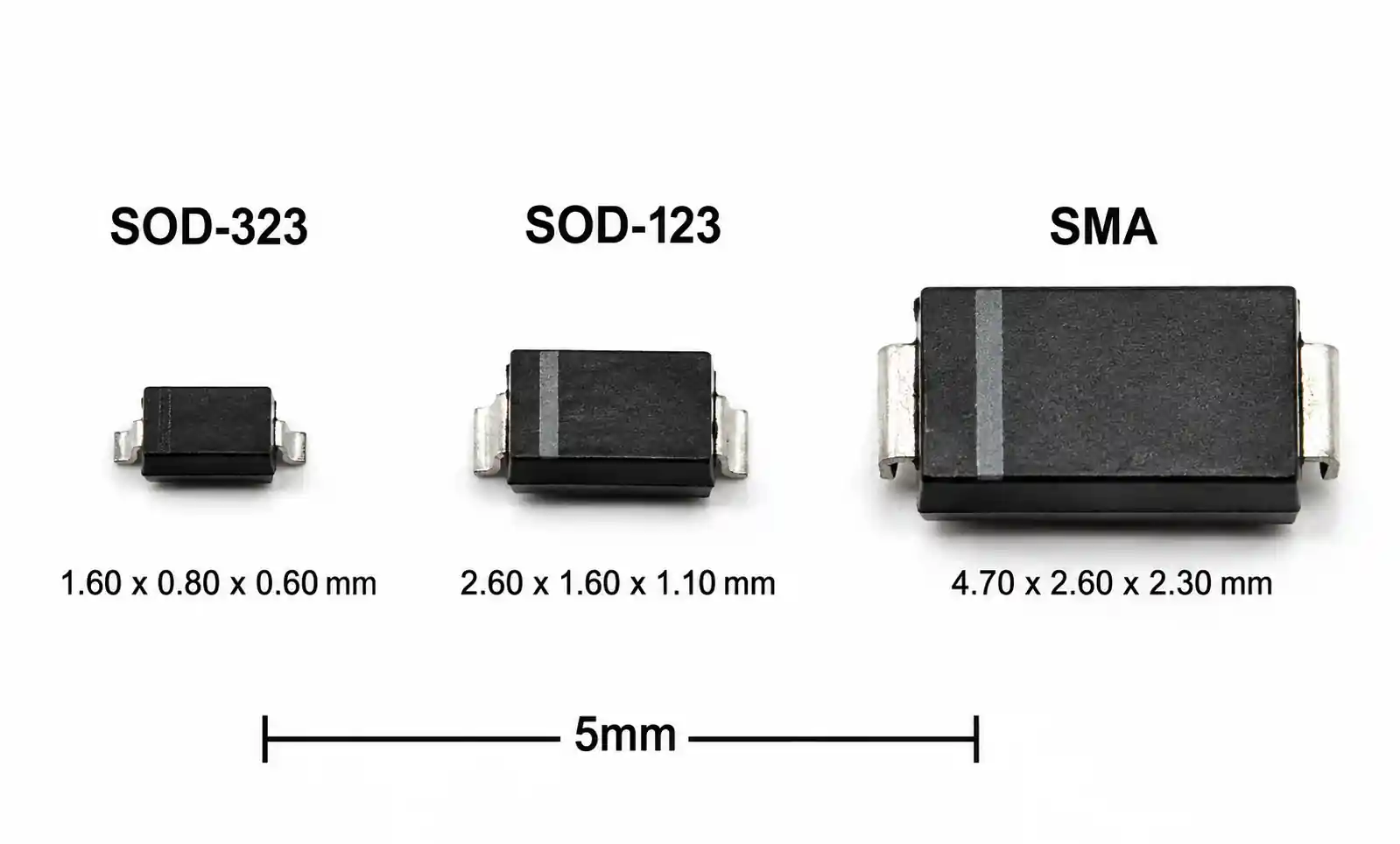

Les boîtiers de diodes SMD vont de minuscules SOD-323 (1,25 mm × 1,6 mm) à des boîtiers SMA plus grands (2,6 mm × 4,5 mm) et SMB/SMC pour une puissance plus élevée. Le choix du boîtier équilibre la performance thermique, l’espace de la carte et les considérations de fabrication.
Pour les diodes de signal et les applications à faible consommation (<250 mW), les boîtiers SOD-323 ou SOD-523 conviennent. Pour la rectification de puissance jusqu’à 1A et une dissipation modérée de puissance (<1W avec une surface de cuivre adéquate), le SOD-123 est couramment utilisé. Pour des applications à plus haute puissance (1-3A), sélectionnez les boîtiers SMA, DO-214AC ou SOD-123FL. Au-delà de 3A, envisagez les boîtiers SMB (DO-214AA) ou SMC (DO-214AB), ou la transition vers des solutions traversantes si la gestion thermique devient difficile.
Étape 4 : Considérer les exigences spécifiques à chaque candidature
Les applications automobiles nécessitent la qualification AEC-Q101, une plage de température étendue (-40°C à +150°C de jonction) et la prise en compte des modes de défaillance spécifiques selon l’ISO 26262. Les dispositifs médicaux peuvent nécessiter la reconnaissance UL 60601. L’électronique grand public privilégie la rentabilité et la taille compacte.
Pour les applications à haute fiabilité, examinez les spécifications des données MTBF et du taux de défaillance. Comprenez si votre application permet une dégradation progressive (mode de défaillance en circuit ouvert) ou nécessite une conception de sécurité (voies de protection redondantes).
Étape 5 : Évaluer la chaîne d’approvisionnement et les coûts
Vérifiez la disponibilité des composants et les délais de livraison auprès des principaux distributeurs. Les pièces avec des fournisseurs à source unique ou une capacité de fabrication limitée présentent un risque en production à grande série. Identifiez des alternatives compatibles aux broches chez plusieurs fabricants.
Réalisez une analyse coût-volume, y compris les découpes de quantité. Un composant coûtant 0,05 $ à 10 000 unités peut tomber à 0,025 $ à 100 000 unités, impactant de manière significative le coût des BOM dans les produits grand volume de consommation.
| Critères de sélection | Électronique grand public | Équipements industriels | Systèmes automobiles |
|---|---|---|---|
| Plage de température | 0°C à +70°C | -20°C à +85°C | -40°C à +125°C (TJ jusqu’à 150°C) |
| Qualification | CE, RoHS | CE, UL, IEC | AEC-Q101, IATF 16949 |
| Cible MTBF | 20 000 - 50 000 heures | 50 000 - 100 000 heures | 100 000+ heures |
| Sensibilité au coût | Très élevé (les centimes) | Modéré | Priorité inférieure (fiabilité) |
| Mode de défaillance de la clé | Échecs précoces acceptables | Défaillances sur le champ coûteuses | Mentalité zéro défaut |
| Délai d’exécution typique | 8-12 semaines | 12-16 semaines | 16-24 semaines (parties qualifiées) |
Comprendre ces priorités spécifiques à l’application permet d’éviter la sur-ingénierie (ajoutant des coûts inutiles) ou la sous-ingénierie (provoquant des défaillances sur le terrain). Une alimentation automobile justifie le coût des pièces AEC-Q101 et des tests approfondis, tandis qu’un chargeur USB grand public nécessite une optimisation des coûts rigoureuse.
5. Meilleures pratiques de disposition des PCB et de gestion thermique
Une disposition correcte des circuits imprimés est cruciale pour la performance et la fiabilité des diodes SMD. Une mauvaise disposition peut provoquer des pannes thermiques, des problèmes d’EMI et une dégradation prématurée des composants même avec des pièces correctement spécifiées.

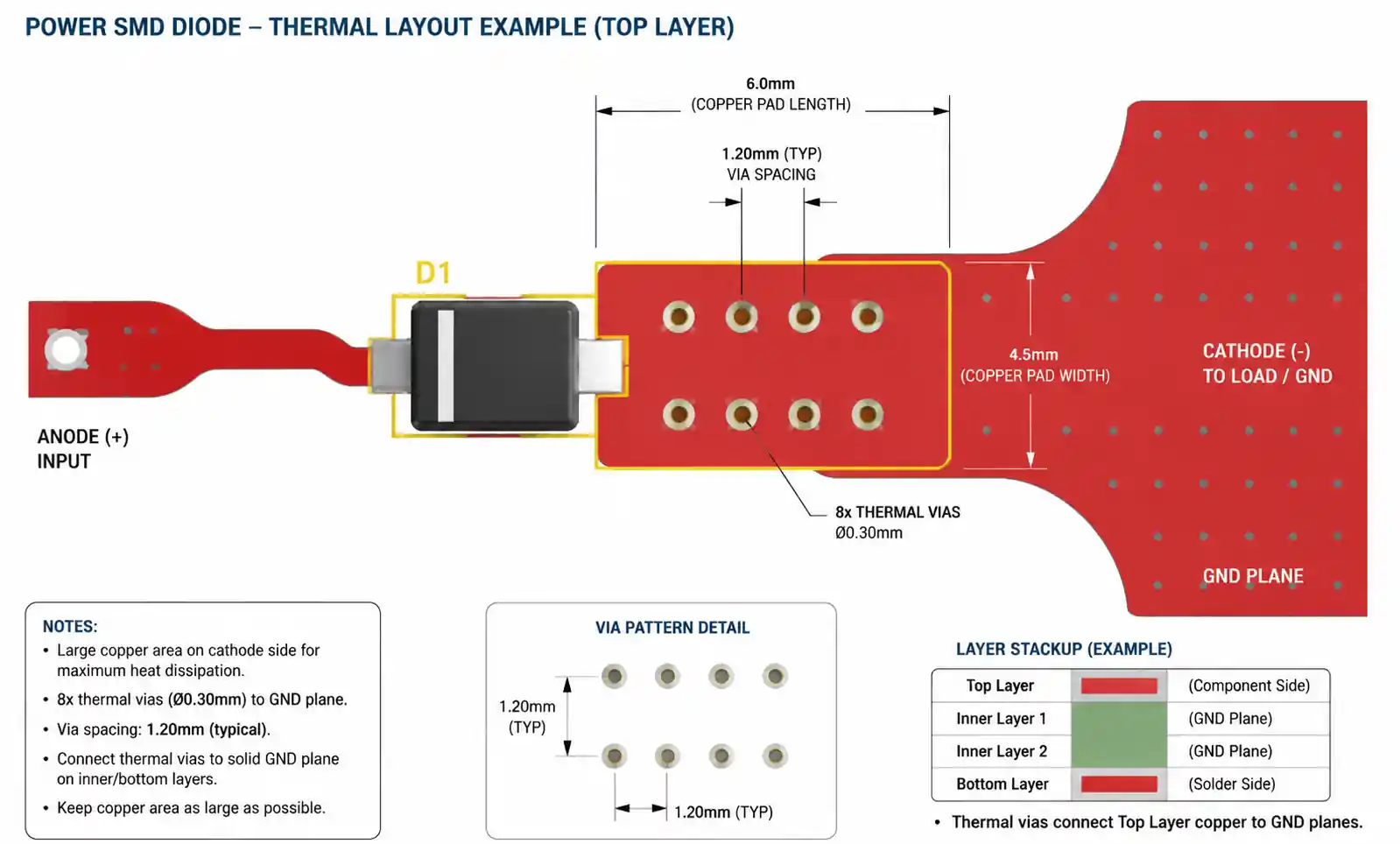

Zone de cuivre pour la gestion thermique
La performance thermique des diodes SMD dépend fortement de l’utilisation de la surface en cuivre du PCB comme dissipateur thermique. Les valeurs de résistance thermique de la fiche technique supposent généralement des zones spécifiques de cuivre — généralement 1 pouce carré (645 mm²) de cuivre de 2 oz. Réduire la surface de cuivre à 0,5 pouce carré peut augmenter la résistance thermique de 40 à 60 %.
Pour les diodes de puissance dissipant plus de 0,5W, dédiez au moins 1 pouce carré de cuivre de 2oz relié au tampon cathodique (généralement la connexion à plus haute puissance). Utilisez des vias thermiques pour connecter le cuivre de la couche supérieure aux plans de masse intérieurs — 4 à 8 vias de 0,3 mm de diamètre assurent un transfert de chaleur efficace. Espace entre 1 et 2 mm du pad des composants pour éviter la méchoc de soudure lors du reflux.
Dans les cartes multicouches, répartez le cuivre sur plusieurs couches. Une carte à quatre couches avec 2oz de cuivre sur les couches extérieures et 1oz sur les couches intérieures peut réduire la résistance thermique de 30 à 40 % par rapport à un design à deux couches.
Considérations sur la disposition des hautes fréquences
Dans les alimentations à découpage, le placement des diodes et le routage des traces impactent directement l’efficacité et les EMI. Placez la diode à roue libre aussi près que possible du point de connexion de l’inductance — chaque millimètre de trace ajoute une inductance parasite qui augmente la tension de sonnerie et les pertes de commutation.
Minimisez la zone de boucle formée par le transistor à découpage, la diode à rotor libre et le condensateur d’entrée. Cette boucle à haute di/dt est la principale source EMI dans les convertisseurs à commutation. Dans un convertisseur buck, placez le condensateur d’entrée, le FET de commutation et la diode à rotor libre dans un dispositif triangulaire serré avec une surface totale de boucle inférieure à 100 mm².
Utilisez largement les plans de masse pour des chemins de retour à faible impédance. Ne pas acheminer les courants de commutation haute fréquence à travers des pistes de masse étroites, car cela crée un couplage de bruit en mode commun vers des circuits analogiques sensibles.
Protection contre les contraintes thermiques et électriques
Implémenter la décharge thermique pour les diodes SMD dans les applications à forte contrainte. Bien que le cuivre solide offre une dissipation maximale de la chaleur, il augmente également la contrainte thermique lors de la soudure. Pour optimiser le rendement de production, utilisez 2 à 3 rayons de soulagement thermique (0,3-0,5 mm de largeur) reliant la plateforme à de plus grandes surfaces en cuivre.
Pour les diodes en position exposée susceptibles à l’ESD ou aux transitoires de tension, ajouter une résistance série (1-10Ω) lorsque possible pour limiter le courant de rupture de pointe. Dans les applications de diodes TVS, cette résistance est intentionnelle : elle permet au TVS de serrer la tension avant que le courant de défaut ne dépasse la valeur nominale.
Gardez les pistes haute tension à au moins 0,5 mm de distance des conducteurs adjacents pour chaque différence de potentiel de 100 V. Pour les redresseurs 400V, maintenez un espacement de 2 mm. Respectez les exigences de fluissement et de dégagement de l’IPC-2221 pour votre niveau de tension et de pollution.
6. Considérations sur la chaîne d’approvisionnement et stratégie d’approvisionnement
La disponibilité des composants et la résilience de la chaîne d’approvisionnement sont de plus en plus cruciales dans la sélection des diodes SMD. Un design techniquement parfait est inutile si les pièces deviennent inaccessibles lors de la montée en production.
Stratégie multi-sources
Identifiez des alternatives compatibles par les broches de plusieurs fabricants lors de la phase de conception, pas lorsque votre source principale est allouée. Par exemple, si vous choisissez une diode Schottky dans le boîtier SOD-323 avec une puissance nominale de 40V et une chute directe de 0,4V, obtenez des alternatives d’au moins deux autres fabricants ayant des spécifications électriques et de boîtier équivalentes.
Créez une matrice de qualification comparant les paramètres clés entre les alternatives. De petites différences de VF (±0,05V) ou de trr (±20 ns) n’impactent généralement pas la conception, mais vérifiez cela par des tests. Maintenez des listes de fournisseurs approuvés (AVL) avec au moins trois sources qualifiées pour des produits à fort volume.
Gestion du temps de préparation
Les diodes SMD standard des grands fabricants ont généralement des délais de production de 8 à 16 semaines. Les pièces spéciales (téléviseurs haute tension, Schottky à haute intensité dans des emballages spécifiques) peuvent durer jusqu’à 20 à 26 semaines. Les pièces certifiées automobiles nécessitent souvent 24 à 30 semaines pour les commandes initiales.
Mettez en place des prévisions progressives avec vos distributeurs pour sécuriser l’allocation en cas de conditions d’approvisionnement limité. De nombreux distributeurs proposent des programmes de gestion des stocks gérés par le fournisseur (VMI) qui garantissent l’approvisionnement pour des volumes engagés. Ces programmes exigent généralement des engagements de 6 à 12 mois mais offrent une stabilité des prix et une protection des allocations.
Gestion des risques d’obsolescence
Vérifiez l’état du cycle de vie du produit avant de vous engager dans un design. Les composants marqués « non recommandés pour de nouveaux modèles » ou en statut « dernier achat » présentent des risques évidents. Cependant, même les pièces actives peuvent devenir indisponibles — une consolidation de l’usine, un changement de processus ou une cession d’activité peut bloquer votre conception.
Privilégiez les composants avec une large adoption industrielle et plusieurs sources secondaires. Une diode de signal générique 1N4148 en SOD-323 possède des dizaines de fabricants qualifiés et un risque d’obsolescence minimal. Un Schottky haute tension propriétaire d’un seul fournisseur présente un risque bien plus élevé.
Examinez les feuilles de route des composants avec les représentants des constructeurs pour les conceptions critiques. De nombreux fournisseurs fournissent des lettres d’engagement de 3 à 5 ans pour les clients stratégiques, garantissant la poursuite de la production et fournissant un préavis de toute interruption.
Optimisation des coûts
Le prix des diodes SMD varie considérablement selon le volume, le package et les spécifications. À des quantités de 100 unités, la plupart des diodes à petit signal coûtent entre 0,02 et 0,10 $. À 10 000 unités, les prix chutent à 0,005-0,03 $. À 100 000+ unités, les pièces de base peuvent atteindre 0,002-0,01 $.
Les pièces haute tension, à récupération rapide et certifiées automobiles sont à prix premium — généralement 2 à 5 × pièces standards. Évaluez si votre application nécessite vraiment ces spécifications ou si vous sur-ingéniez. Une diode ultra-rapide de 600V peut coûter 0,15 $ tandis qu’une alternative à récupération rapide de 400 V coûte 0,05 $ — si votre tension maximale est de 300 V, la pièce de faible capacité offre une marge de sécurité suffisante à un tiers du coût.

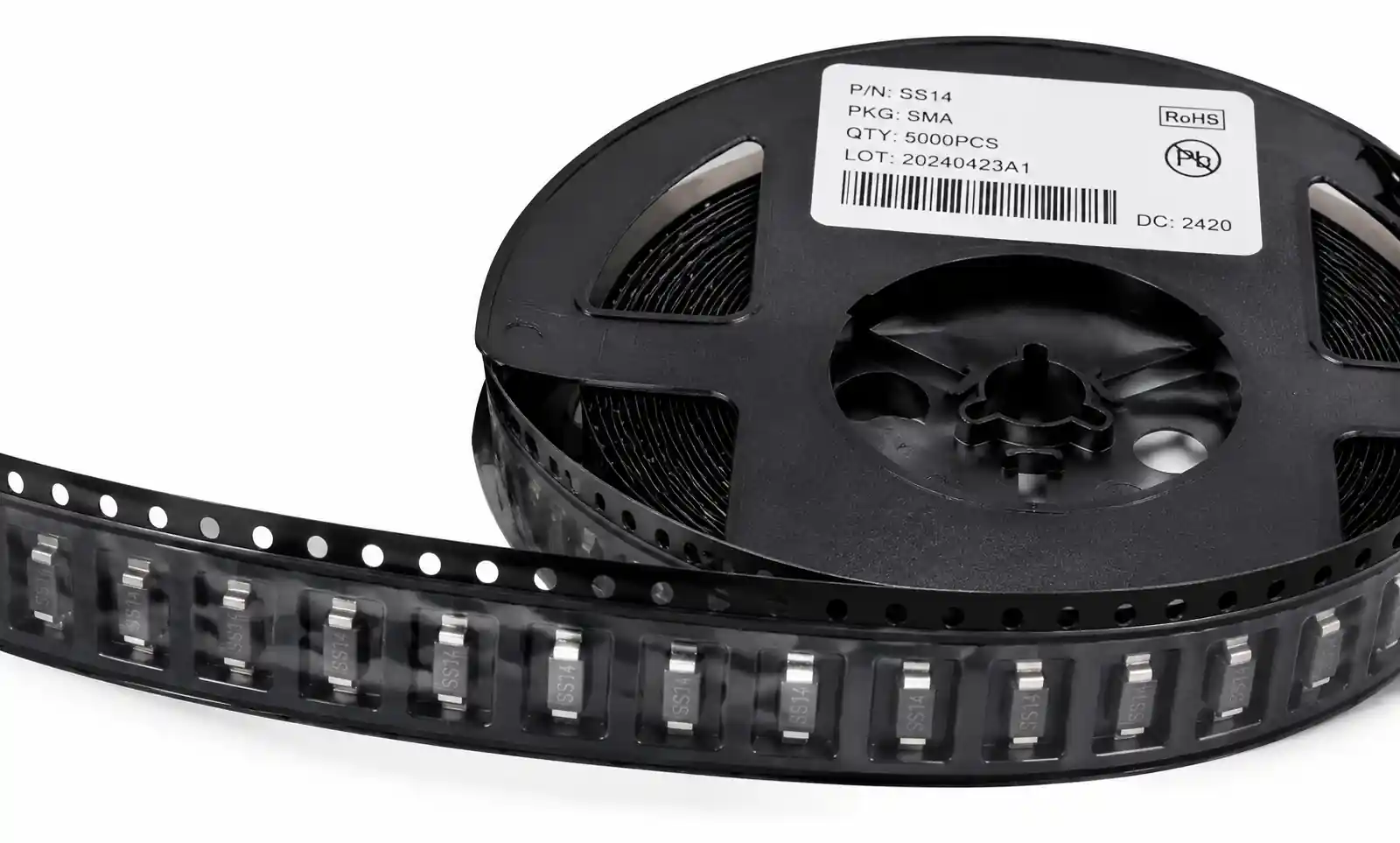

Considérez l’impact du format d’emballage sur le coût. L’emballage à bande et bobines est essentiel pour l’assemblage automatisé mais augmente les coûts de manipulation. Pour les prototypes et la production en faible volume ( <1000 unités), le ruban coupé peut réduire les coûts de 15 à 30 %. Pour une production en grande volume, négociez des quantités de bobines correspondant à la taille de vos séries de production pour minimiser les déchets. | Facteur de chaîne d’approvisionnement | Stratégie d’atténuation des risques | Calendrier de mise en œuvre | |--------------------|-------------------------|------------------------| | Dépendance à source unique | Qualifier 2-3 alternatives avec des spécifications compatibles | Pendant la phase de conception | | Délais de livraison longs (>16 semaines) | Établir des accords VMI ou maintenir des stocks de sécurité | 6 mois avant la production | | Volatilité des prix | Verrouillez la tarification pluriannuelle pour les conceptions à fort volume | Lors des négociations avec les fournisseurs | | Obsolescence | Surveiller le cycle de vie du produit, établir un processus de qualification alternatif | Examen en cours, trimestriel | | Allocation en période de pénurie | Développer des relations stratégiques, s’engager dans les prévisions | Gestion continue des relations | | Risque de contrefaçon | Source auprès de distributeurs autorisés, mise en œuvre de l’inspection entrante | Politique d’approvisionnement |
La résilience de la chaîne d’approvisionnement nécessite une gestion proactive. Attendre de rencontrer des problèmes d’allocation ou des hausses de prix crée des situations de crise qui compromettent les décisions de conception et les plannings de production.
7. FAQ
Quelle est la différence entre les diodes Schottky et les diodes redresseuses standard ?
Les diodes Schottky utilisent une jonction métal-semi-conducteur, ce qui entraîne une chute de tension directe plus faible (0,3-0,5V contre 0,7-1,2V) et un temps de récupération inverse négligeable (<10 ns). Cela les rend nettement plus efficaces dans les applications basse tension et haute fréquence comme les alimentations à découpage. Cependant, ils ont un courant de fuite inverse plus élevé et une tension maximale inverse plus basse (généralement <200V). Les diodes redresseuses standard supportent des tensions inverses plus élevées et ont une fuite plus faible, mais ne conviennent pas à la commutation haute fréquence en raison d’une récupération inverse lente (1-3μs).
Comment calculer la puissance requise pour une diode SMD ?
Calculer la dissipation moyenne de puissance en utilisant P = VF × IF(moyen) pour l’état de conduction directe. Pour les applications à impulsions, utilisez P = VF × IF(RMS). Vérifiez ensuite que la température de jonction reste dans les limites : TJ = TA + (P × RθJA), où TJ doit rester en dessous du maximum nominal (typiquement 125-150°C). Si calculé que la JT dépasse la limite, choisissez soit un boîtier plus grand avec une résistance thermique plus faible, soit augmentez la surface du cuivre du PCB pour une meilleure dissipation de la chaleur.
Puis-je utiliser une diode de tension supérieure à la nécessaire ?
Oui, utiliser une tension plus élevée offre une marge de sécurité supplémentaire et est souvent recommandé. Cependant, sachez que les diodes à haute tension ont généralement une chute de tension et une capacité en direct légèrement supérieures. Dans les conceptions sensibles au coût, une surestimation significative de la tension ajoute des coûts inutiles. Une directive pratique consiste à choisir une diode évaluée pour au moins 20 % au-dessus de la tension inverse maximale attendue, en tenant compte des transitoires.
Que signifie le temps de récupération inversée et pourquoi est-ce important ?
Le temps de récupération inverse (trr) est le temps nécessaire pour qu’une diode cesse de conduire lorsque la tension passe de la polarisation directe à la polarisation inverse. Pendant cette période, le courant inverse circule, provoquant des pertes de puissance et des pics de tension. Dans les circuits haute fréquence (>20kHz), un trr long provoque une perte d’efficacité significative, du chauffage et des EMI. Les diodes Schottky ont un trr proche de zéro, les diodes à récupération rapide offrent un trr de 35-500 ns, et les redresseurs standards ont un trr de 1 à 3 μs. Ajustez trr à votre fréquence de commutation — pour un fonctionnement à 100kHz, sélectionnez trr en dessous de 200 ns.
Quelle surface de cuivre dois-je utiliser sur le PCB pour une bonne gestion thermique ?
La plupart des fiches techniques des diodes SMD spécifient la résistance thermique basée sur 1 pouce carré (645 mm²) de cuivre de 2 oz. Pour les diodes de puissance dissipant plus de 0,5 W, il faut au moins relier cette zone cuivrée à la borne à fort courant (généralement la cathode). Pour une puissance plus élevée, augmentez proportionnellement la surface cuivrée ou utilisez des vias thermiques (4-8 vias) pour connecter aux plans de masse internes. En règle générale, chaque pouce carré supplémentaire de 2oz de cuivre réduit la résistance thermique d’environ 30 à 40 %.
Que sont les diodes certifiées AEC-Q101 et quand en ai-je besoin ?
AEC-Q101 est une norme de qualification automobile nécessitant des tests de plage de température étendue (-40°C à +150°C), des tests de contrainte incluant le cycle de température, les tests d’humidité et les chocs mécaniques. Ces diodes sont obligatoires pour les applications automobiles afin d’assurer la fiabilité sur toute la durée de vie du véhicule (15+ ans, extrêmes de température très marqués). Ils coûtent 2 à 5 × de plus que les pièces de qualité commerciale et ont des délais de livraison plus longs. Utilisez des pièces AEC-Q101 uniquement lorsque les clients automobiles ou les spécifications exigent — elles ne sont pas nécessaires pour les applications grand public ou industrielles standard.
Comment choisir entre diodes TVS unidirectionnelles et bidirectionnelles ?
Les diodes TVS unidirectionnelles ne conduisent que dans une seule direction et sont utilisées pour protéger les rails d’alimentation DC et les signaux unidirectionnels. Les diodes TVS bidirectionnelles conduisent dans les deux sens (configuration dos à dos) et protègent les lignes AC, les paires de signaux différentiels (RS-485, bus CAN) et toute interface où la tension peut osciller à la fois positive et négative par rapport à la masse. Vérifiez les caractéristiques de votre signal — si des excursions de tension apparaissent dans les deux polarités, sélectionnez les téléviseurs bidirectionnels.

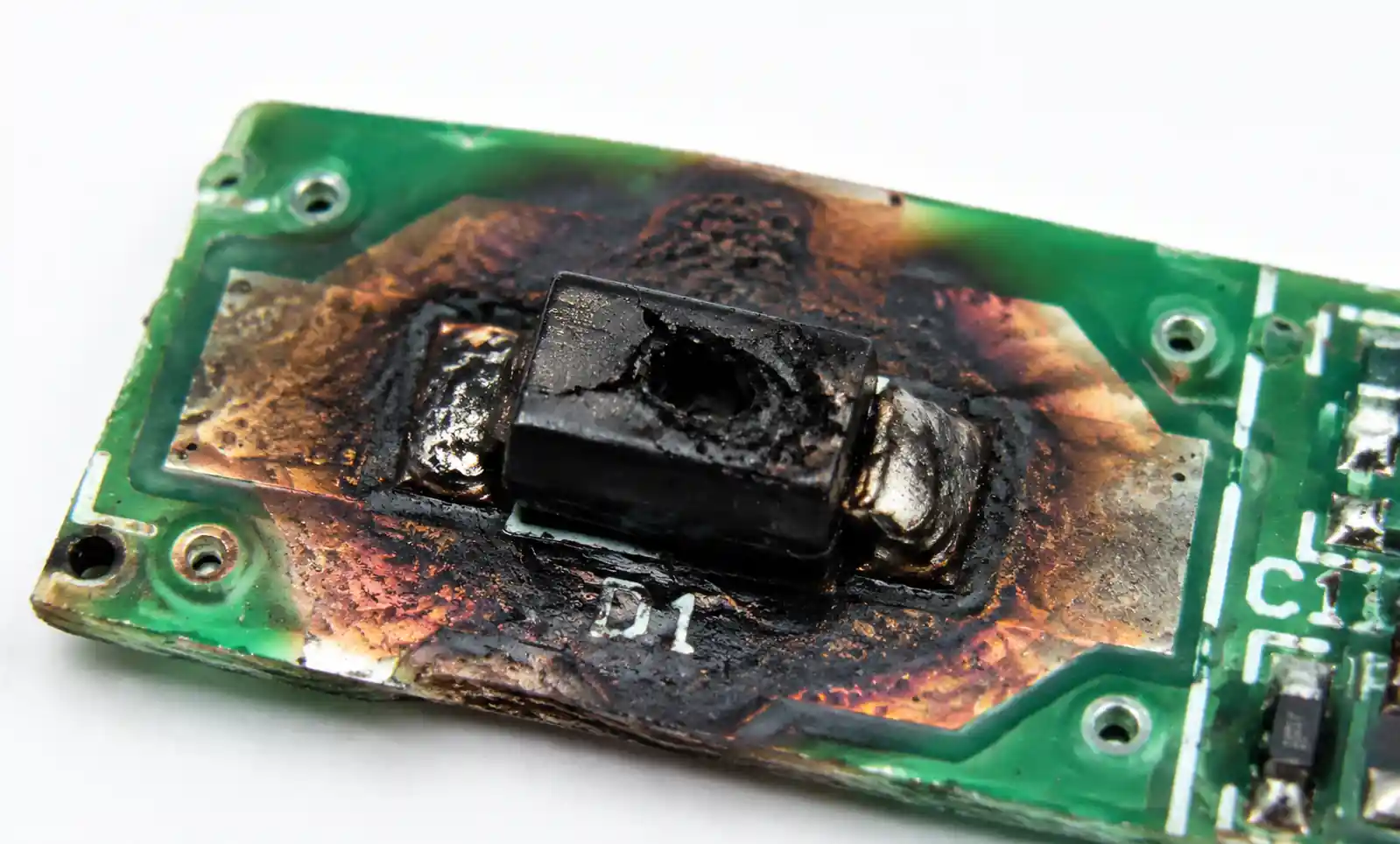

Que se passe-t-il si je dépasse la valeur maximale du courant direct ?
Dépasser le FI fait monter la température de jonction au-delà du maximum nominal (typiquement 125-150°C). Cela accélère les mécanismes de dégradation, augmente la chute de tension directe et peut provoquer une fuite thermique catastrophique. La capacité de surcharge à court terme est définie par la puissance IFSM (courant de surtension), généralement valable pour 8,3 ms (demi-cycle à 60 Hz). Un fonctionnement continu au-dessus du FI nominal conduit à une défaillance prématurée. Si votre application nécessite un courant plus élevé, sélectionnez une diode dans un boîtier plus grand ou plusieurs diodes parallèles avec des résistances de partage de courant.

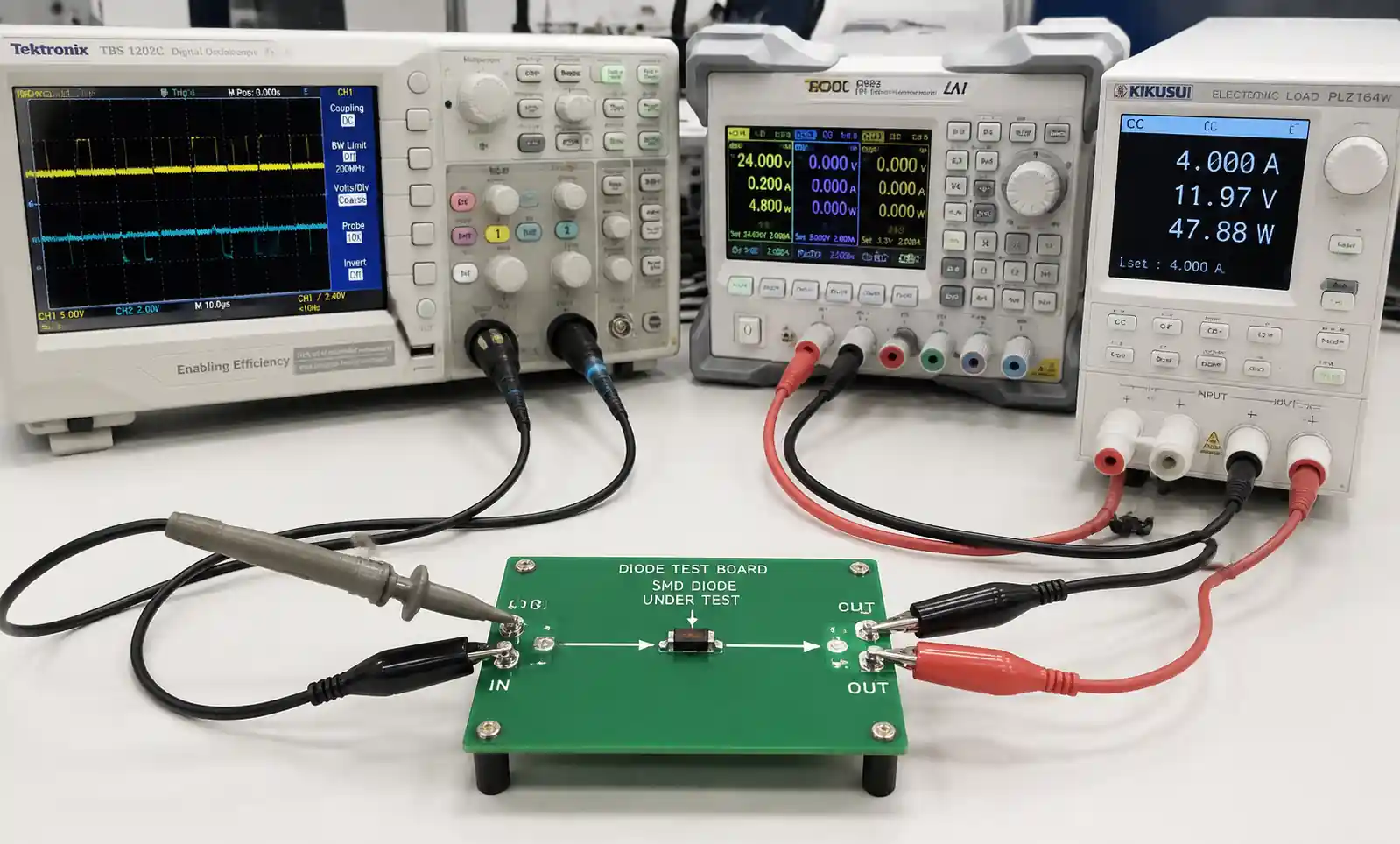

8. Conclusion : Liste de contrôle pour la sélection des diodes SMD
Choisir la bonne diode SMD nécessite d’équilibrer la performance électrique, la gestion thermique, la fiabilité et les considérations liées à la chaîne d’approvisionnement. Avant de finaliser votre conception, vérifiez ces points essentiels :
Vérification électrique : Confirmez que la tension inverse de la diode dépasse la tension maximale du circuit d’au moins 20 %. Vérifiez que le courant direct (IF) couvre votre courant dans le pire des cas, y compris les transitoires. Pour les applications de commutation au-dessus de 20 kHz, confirmez que le temps de récupération inverse (trr) est inférieur à 1/5 de la période de commutation. Vérifiez que la chute de tension directe (VF) est acceptable pour votre objectif d’efficacité.
Validation thermique : Calculer la température de jonction dans les pires conditions possibles (température ambiante maximale, courant maximal). Assurez-vous que le TJ reste au moins 10°C en dessous du maximum nominal. Vérifiez que la disposition de votre PCB offre une surface en cuivre suffisante pour la dissipation de la chaleur en se basant sur la spécification de résistance thermique de la fiche technique.
Correspondance d’applications : Pour des alimentations basse tension et haute efficacité, utilisez des diodes Schottky. Pour les applications à haute tension au-dessus de 200 V, sélectionnez des diodes à récupération rapide ou ultra-rapide. Pour la régulation de la tension et la référence, utilisez des diodes Zener avec une tolérance appropriée. Pour la protection contre les transitoires, sélectionnez des diodes TVS dont la tension de serrage est inférieure au seuil de dégât de votre circuit.
Planification de la chaîne d’approvisionnement : Identifier et qualifier au moins deux sources alternatives avec des spécifications compatibles. Consultez l’état du cycle de vie du produit pour éviter que les pièces ne deviennent obsolètes. Établissez des accords d’approvisionnement qui correspondent à votre prévision de production et assurent la protection de l’allocation.
