Livraison d’alimentation USB : Guide de sélection et de mise en œuvre pour les ingénieurs

Table des matières

1. Introduction
2. [Paramètres techniques clés expliqués] (#key-paramètres techniques)
3. [Comment choisir la bonne solution USB] (guide #selection)
4. [Comparaison des performances par niveau de puissance] (#performance-comparaison)
5. [Considérations de conception et pièges courants] (#design-considérations)
6. [Considérations sur la chaîne d’approvisionnement et l’approvisionnement] (#supply-chaîne)
7. FAQ
8. Conclusion

1. Introduction

La livraison d’énergie USB (USB) a transformé la distribution d’énergie dans l’électronique grand public, les équipements industriels et les applications automobiles. Ce protocole de recharge universel permet une négociation intelligente de l’alimentation jusqu’à 240W via un seul câble USB de type C, éliminant ainsi les multiples chargeurs propriétaires. Pour les ingénieurs de conception et les équipes d’achats, comprendre les spécifications USB, la sélection des contrôleurs et les exigences de mise en œuvre est essentiel pour le succès du produit.

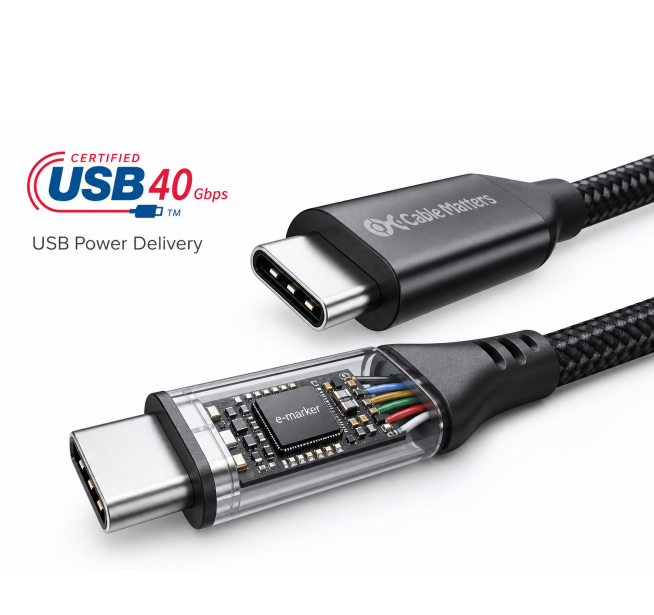

Connecteur USB Type-C avec câble USB montrant la puce e-marker

Ce guide fournit des informations techniques exploitables pour sélectionner et implémenter USB. Que vous développiez un appareil mobile à charge rapide, un capteur industriel USB ou un système d’alimentation pour ordinateurs portables, cette ressource couvre les profils d’alimentation, les protocoles de négociation de tension, la sélection des composants et les pièges courants de conception qui retardent la certification ou compromettent la performance. La spécification USB 3.1 prend en charge la plage de puissance étendue (EPR) jusqu’à 240W à 48V, élargissant les applications à la livraison d’alimentation des moniteurs, aux stations d’accueil, aux outils électriques portables et aux équipements industriels.

2. Paramètres techniques clés expliqués

Comprendre les paramètres techniques de la clé de défense USB est essentiel pour une sélection correcte des composants et une conception du système. Le protocole fonctionne via le canal de configuration (CC), qui gère la négociation d’alimentation entre les dispositifs source et dissipateur.

Profils de livraison de puissance et niveaux de tension

USB 3.1 définit la plage de puissance standard (SPR) et la plage de puissance étendue (EPR). Le SPR couvre 5V, 9V, 15V et 20V jusqu’à 5A (maximum 100W). L’EPR ajoute des niveaux de 28V, 36V et 48V, portant la puissance maximale à 240W. Chaque niveau de tension prend en charge plusieurs options de courant via des Power Data Objects (PDO), que la source annonce lors de la négociation initiale.

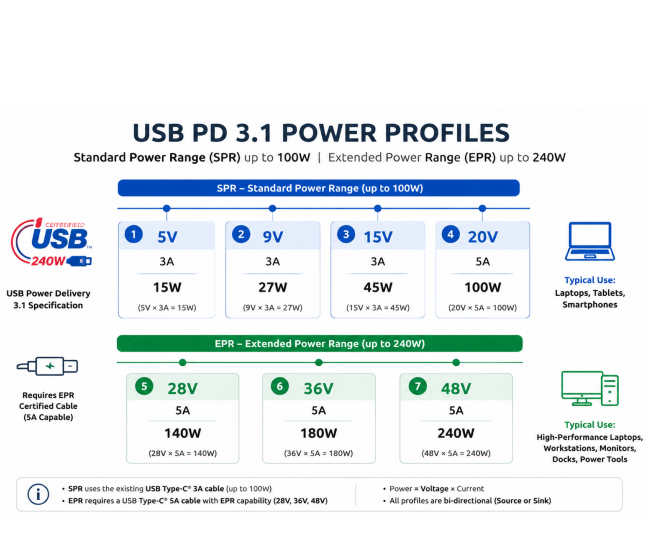

Graphique des profils d’alimentation USB montrant les niveaux de tension SPR et EPR

Fonctionnalité de broche du canal de configuration (CC)

Les broches CC remplissent plusieurs fonctions critiques : détection de l’orientation des câbles, publicité de la capacité de courant via les valeurs de résistance Rp/R, et communication USB via Biphase Mark Coding (BMC) à 300 kHz. Pour les conceptions Dual-Role Power, les broches CC doivent prendre en charge l’échange dynamique de rôle. Une terminaison incorrecte des broches CC est l’une des défaillances de certification USB les plus courantes. Les dispositifs sources utilisent des résistances de tirage (Rp) de 10 kΩ à 80 kΩ pour indiquer une capacité de 1,5 A ou 3 A. Les dispositifs à dissipation utilisent des résistances de tirage (Rd) de 5,1 kΩ.

Lors de la conception pour des niveaux EPR supérieurs à 100W, la qualification câble devient obligatoire. Les câbles EPR doivent contenir des puces d’identification, et les capacités de connecteur doivent correspondre — les connecteurs USB Type-C standard homologués pour 5A nécessitent une réduction de la vitesse pour un fonctionnement soutenu à 48V/5A.

3. Comment choisir la bonne solution de port USB

La sélection des composants USB appropriés dépend de l’implémentation de la source (chargeur), du récepteur (appareil) ou d’une fonctionnalité à double rôle. Le cadre décisionnel doit prioriser les besoins énergétiques, le calendrier de certification, la flexibilité du firmware et la robustesse de la chaîne d’approvisionnement.

Sélection de manettes USB

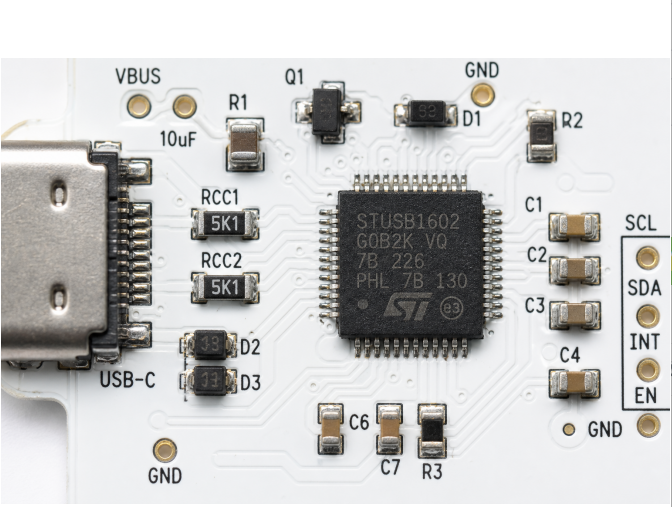

Pour les conceptions nécessitant une flexibilité maximale et une gestion personnalisée des protocoles, les contrôleurs USB autonomes proposent du matériel dédié à la gestion des protocoles avec une interface analogique intégrée pour la communication CC, le contrôle du chemin d’alimentation et les interfaces I²C/SPI. Parmi les exemples, on trouve Cypress CYPD3177 et Texas Instruments TPS65987D. Les contrôleurs autonomes excellent dans les applications à haute puissance supérieure à 65W où un contrôle précis de la transition de tension et des messages personnalisés définis par le fournisseur sont requis.

Graphique des profils d’alimentation USB montrant les niveaux de tension SPR et EPR

Les solutions intégrées combinant un contrôleur USB avec une conversion DC-DC (comme Infineon EZ-CCG7D) réduisent le coût de la BOM et la surface du circuit imprimé mais sacrifient la personnalisation des protocoles. Pour les batteries externes, les bornes et les adaptateurs avec un firmware simple, les solutions intégrées accélèrent le temps de mise sur le marché grâce à des conceptions de référence pré-qualifiées.

Les conceptions dépassant 60W (3A à 20V) nécessitent des câbles marqués électroniquement (puces e-marker). Votre produit doit lire correctement les données des marqueurs électroniques lors de la découverte des câbles pour limiter la puissance de manière appropriée. Ne supposez jamais la capacité des câbles — interrogez toujours le marqueur e et mettez par défaut à 5V/3A maximum si aucun marqueur n’est détecté.

4. Comparaison des performances par niveau de puissance

Les différents niveaux de puissance présentent des compromis techniques distincts en termes d’efficacité, de gestion thermique et de coût. Comprendre ces compromis guide le choix approprié des spécifications.

Efficacité à tous les niveaux de puissance

L’efficacité de conversion impacte directement la conception thermique. Un adaptateur 100W à 90 % dissipe 10W sous forme de chaleur, nécessitant un dissipateur thermique ou un refroidissement actif. Passer à 93 % d’efficacité (réalisable avec les FET GaN) réduit la dissipation à 7W — soit une amélioration thermique de 30 %. Pour les appareils alimentés par batterie, une efficacité plus élevée prolonge la durée de fonctionnement.

Performance thermique par implémentation

Les MOSFET en silicium standard en topologie synchrone buck à 65W nécessitent généralement une surface de cuivre de 5 à 8 cm² par watt dissipé, ou un flux d’air forcé dans les conceptions fermées. Les FET au nitrure de gallium (GaN) réduisent les pertes de commutation de 40 à 60 %, permettant un refroidissement passif dans de nombreux modèles 100W+. Cependant, les composants GaN coûtent 2 à 3 × de plus que les équivalents en silicium.

Lors de l’évaluation des combinaisons contrôleur et étage de puissance, obtenez des courbes d’efficacité à la tension de sortie et au courant de charge ciblés. L’efficacité réelle à 50-75 % de charge et de tension d’entrée dans le pire des cas chute souvent de 2 à 4 points de pourcentage en dessous des valeurs de pic de la fiche technique.

5. Considérations de conception et pièges courants

La mise en œuvre d’une clé USB présente des défis de conception spécifiques qui peuvent retarder la certification ou provoquer des défaillances sur le terrain si elle n’est pas correctement traitée.

Erreurs de conception de circuit de broches CC

L’échec de certification le plus fréquent concerne une terminaison incorrecte du code PIN du CC. Les dispositifs sources doivent implémenter deux résistances Rp (une par broche CC) avec une tolérance précise — généralement ±5 %. Les valeurs des résistances communiquent directement la capacité de courant : 10 kΩ indique une capacité de 3A, tandis que 22 kΩ indique 1,5 A. Utiliser des valeurs incorrectes provoque des échecs de négociation ou des conditions de surcourant. Les broches CC nécessitent une protection ESD homologuée pour une décharge de contact de ±8 kV selon IEC 61000-4-2. Les diodes TVS standard ont souvent une capacité excessive (>50pF), ce qui déforme les signaux de communication BMC. Utilisez des téléviseurs spécialisés à faible capacité en dessous de 15pF.

Synchronisation de la transition de tension VBUS

Lors de la négociation de la tension, le VBUS doit passer d’un niveau de tension à l’autre dans des fenêtres de synchronisation spécifiées. La spécification permet 275 ms (SPR) ou 750 ms (EPR) pour la transition de tension après le message d’acceptation. Cependant, la transition doit être monotone — la tension ne peut pas dépasser ou sous-passer de plus de ±5 %. Cela nécessite une sélection minutieuse du condensateur de sortie et une mise en œuvre par démarrage en douceur. Pour les conceptions de 100W, une capacité céramique de 100-220μF (après dégradation) plus un électrolytique de 200-470μF est la norme.

EMI et intégrité du signal

La commutation haute fréquence dans les convertisseurs DC-DC génère des EMI qui peuvent se coupler dans des lignes de communication CC. Une disposition correcte des circuits imprimés sépare les nœuds de commutation des étages de puissance des pistes CC. Maintenir une séparation d’au moins 8 mm entre les chemins de commutation à fort courant et le routage CC. Pour les cartes multi-couches, acheminez CC sous forme de paires différentielles sur une couche intérieure avec une référence de masse solide.

6. Considérations sur la chaîne d’approvisionnement et l’approvisionnement

La disponibilité et les délais de livraison des contrôleurs USB impactent considérablement les calendriers de lancement des produits. Le marché des contrôleurs est concentré sur quelques fournisseurs clés, rendant les stratégies de second choix essentielles.

Écosystème et disponibilité des fournisseurs

Les principaux fabricants de contrôleurs USB incluent Cypress (Infineon), Texas Instruments, ON Semiconductor, STMicroelectronics et Weltrend. Les contrôleurs Cypress EZ-dominent les ordinateurs portables et les applications puissantes avec de nombreux exemples de firmware. TI propose des solutions hautement intégrées pour les adaptateurs et les chargeurs. ON Semi se concentre sur des solutions de puissance moyenne optimisées en termes de coût. Lors des récentes pénuries de semi-conducteurs, les contrôleurs USB ont connu des délais d’exécution de 26 à 52 semaines.

Pour une production de volume élevé supérieure à 100 000 unités par an, engagez-vous directement avec les FAE des fabricants pour obtenir une allocation. Pour des volumes plus faibles, les distributeurs autorisés (Digi-Key, Mouser, Arrow) proposent des quantités plus petites avec des primes de 15 à 30 %.

Calendrier de certification et de conformité

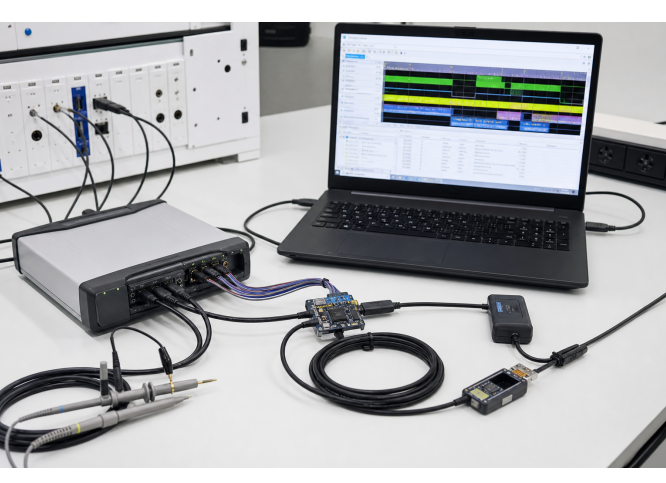

La certification USB-IF nécessite des tests de conformité dans des laboratoires agréés. Le processus comprend des tests d’interopérabilité (2-3 semaines) et des tests de couche protocolaire (1-2 semaines). Budget de 8 000 à 15 000 $ pour une certification complète selon la complexité de l’appareil. Les tests de préconformité à l’aide d’analyseurs de protocole (Ellisys, Total Phase) permettent d’identifier les problèmes rapidement. Facteur 3 à 6 mois de temps total entre la congélation de conception et la certification des produits, y compris les tests réglementaires.

FAQ

Quelle est la différence entre USB 3.0 et USB 3.1 ?

USB 3.1 ajoute la prise en charge de la plage de puissance étendue (EPR), permettant une alimentation allant jusqu’à 240W à des tensions allant jusqu’à 48V. USB 3.0 est limité à 100W à 20V maximum. 3.1 introduit également une alimentation à tension réglable (AVS) pour un contrôle de tension à grain fin. Pour les conceptions nécessitant plus de 100W, des contrôleurs conformes à la norme 3.1 sont obligatoires.

Comment calculer la capacité globale requise pour le VBUS ?

Utilisez C = (I × t) / ΔV, où I est le courant de charge, t le temps de transition (typiquement 10-50 ms), et ΔV est la baisse de tension acceptable (typiquement 5 % du VBUS). Pour un système de 100W à 20V (5A), visant 5 % de chute sur 20 ms : C = (5A × 0,02s) / 1V = 100 mF. Tenez compte de la réduction du condensateur (la capacité céramique perd 50-80 % à la tension nominale), nécessitant une capacité céramique nominale de 200-400μF.

Puis-je utiliser USB dans les applications automobiles ?

Oui, mais les environnements automobiles nécessitent des considérations supplémentaires. Les contrôleurs doivent répondre à la qualification AEC-Q100 avec des températures appropriées (généralement de grade 2 : -40°C à 105°C minimum). Les transitoires de tension automobile (ISO 7637-2) dépassent les spécifications USB standard, nécessitant une protection renforcée contre les entrées. Les exigences EMC (CISPR 25) sont plus strictes. Attendez-vous à une prime de 15 à 25 % pour les composants de qualité automobile.

Quels sont les paramètres clés à vérifier dans une fiche technique de contrôleur USB ?

Les spécifications critiques incluent le niveau de puissance maximal supporté (SPR ou EPR), le nombre de chemins d’alimentation VBUS pris en charge, les pilotes de porte intégrés, la vitesse d’interface I²C/SPI, la personnalisation du firmware, les spécifications de temps de réponse, les niveaux de protection ESD sur les broches CC, la plage de température de fonctionnement et la résistance thermique du boîtier. Vérifiez la disponibilité des conceptions de référence et du support de certification.

Comment gérer de longs délais pour les contrôleurs USB ?

Concevoir avec des contrôleurs offrant plusieurs options de paquet pour augmenter la disponibilité, établir des relations avec plusieurs distributeurs autorisés, envisager des alternatives fonctionnellement équivalentes pendant la phase de conception, maintenir un tampon d’inventaire de 3 à 6 mois pour la production, et engager tôt les FAE des fournisseurs pour garantir une allocation en production en volume.

8. Conclusion

La réussite de la mise en œuvre de la clé USB nécessite d’équilibrer les besoins énergétiques, les objectifs d’efficacité, les contraintes thermiques, les délais de certification et les réalités de la chaîne d’approvisionnement. Pour les applications de moins de 65W, les solutions intégrées avec des conceptions de référence pré-certifiées accélèrent le développement. Pour les conceptions SPR de 65 à 100 W, les contrôleurs discrets avec des étages de puissance GaN optimisent l’efficacité. Les implémentations EPR supérieures à 100W exigent une attention particulière à la qualification des câbles et à la gestion thermique.

Avant de finaliser votre conception, vérifiez ces éléments critiques : la terminaison de broche CC correspond exactement à la spécification actuelle des capacités, la capacité VBUS en vrac gère les transitoires de charge dans le pire cas avec une baisse inférieure à 5 %, la conception thermique maintient les températures de jonction inférieures au maximum absolu sous charge soutenue, et certains contrôleurs ont des délais raisonnables ou une allocation engagée.
