Guide de sélection des transistors unijonction : spécifications techniques, applications et considérations de conception (2026)
Le transistor unijonction (UJT) reste un composant essentiel dans les circuits de synchronisation, les oscillateurs et les applications de déclenchement. Les ingénieurs sélectionnant des UJT pour la génération d’impulsions, le déclenchement SCR ou les oscillateurs contrôlés en tension sont confrontés à des décisions concernant le rapport de distance intrinsèque, le courant au point de crête et la stabilité de la température qui impactent directement la fiabilité et la performance du circuit. Ce guide fournit des données de comparaison technique, des critères de sélection d’applications et des paramètres de validation de conception nécessaires pour spécifier le bon UJT pour les systèmes de contrôle industriels, l’électronique de puissance et les applications de génération de signal.
Table des matières
- Introduction
- [Paramètres techniques clés expliqués] (paramètres #key)
- Comment sélectionner le bon UJT
- [Comparaison de performance : UJT vs Alternatives] (#performance-comparaison)
- [Considérations de conception et erreurs courantes] (#design-considérations)
- [Facteurs de chaîne d’approvisionnement et d’approvisionnement] (chaîne #supply)
- FAQ
- Conclusion
1. Introduction
Que vous conceviez un nouveau circuit de tir SCR, remplaciez des modèles UJT obsolètes ou évaluiez les UJT face à des transistors programmables à unijonction (PUT) ou des alternatives basées sur microcontrôleurs, ce guide couvre les spécifications de performance, les compromis coût-disponibilité et les étapes de validation de conception nécessaires pour une sélection confiante des composants. Pour les équipes d’achats gérant des produits industriels à long cycle de vie, nous traitons des délais de réalisation, des options de référence croisée et des stratégies de chaîne d’approvisionnement pour l’approvisionnement en UJT.
2. Paramètres techniques clés expliqués

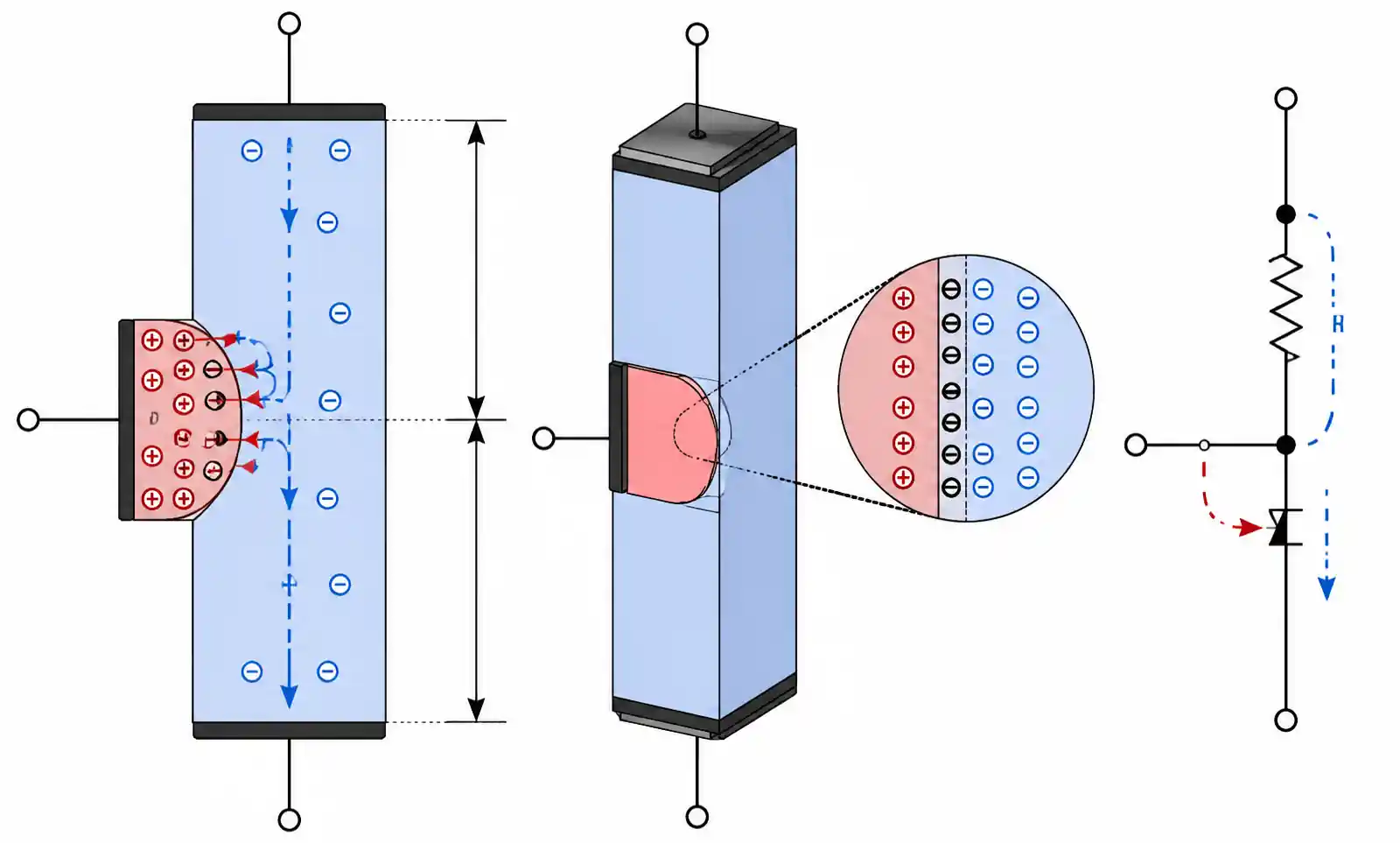

Le rapport de distance intrinsèque (η) détermine la tension de déclenchement et affecte directement la stabilité de la fréquence de l’oscillateur. Généralement allant de 0,55 à 0,82, il représente le rapport de division de tension entre les deux bornes de base. Un UJT avec η = 0,65 se déclenche lorsque la tension de l’émetteur atteint environ 65 % de la tension interbase plus la chute diode-base de l’émetteur (~0,7V). Les concepteurs doivent prendre en compte η variation entre les lots de production et les plages de température lorsqu’ils spécifient la précision du chronométrage.

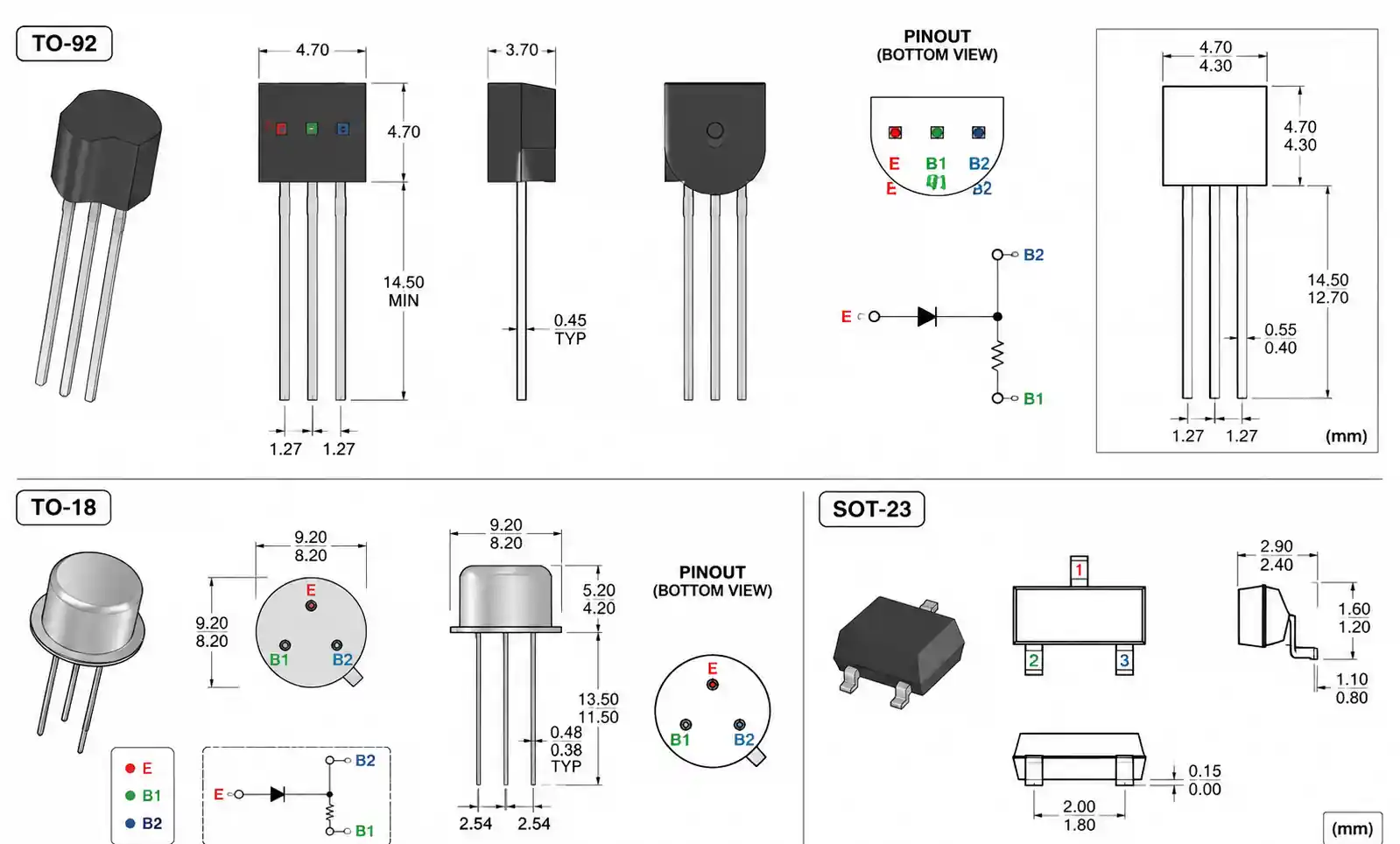

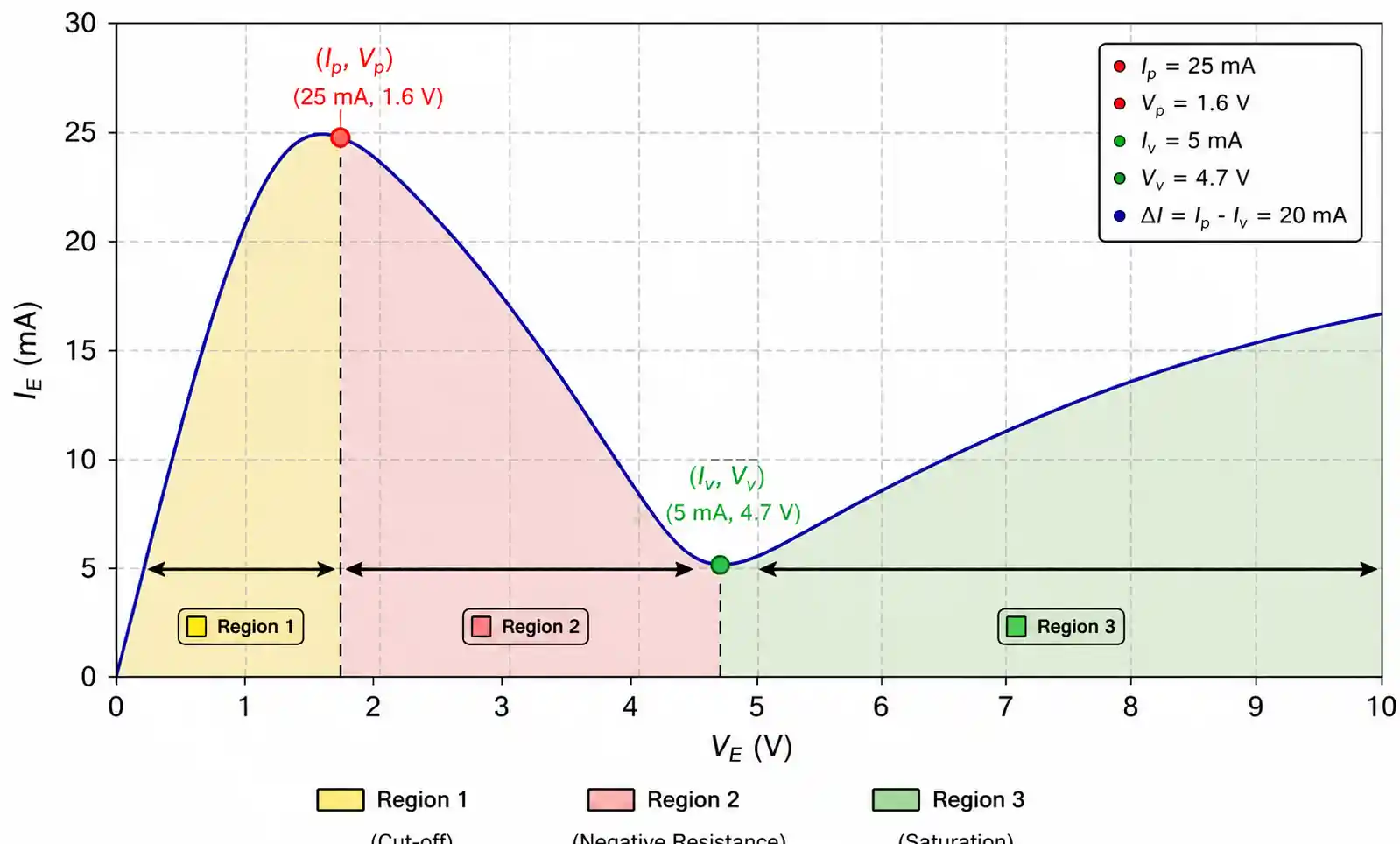

Le courant de pointe (Ip) et courant de vallée (Iv) définissent la région de résistance négative permettant le fonctionnement de l’oscillateur UJT. L’Ip varie généralement de 2 à 20 μA, tandis que l’IV est de 2 à 10 mA. Le rapport entre ces deux facteurs détermine la résistance de charge minimale requise pour un déclenchement fiable. Des valeurs Ip plus basses (inférieures à 5 μA) offrent une meilleure stabilité en fréquence et permettent des résistances de calage plus grandes, réduisant la taille des condensateurs. Des courants de vallée plus élevés garantissent une amplitude d’impulsion suffisante pour le déclenchement SCR.
La résistance interbase (RBB) affecte à la fois la constante de temps de charge et les caractéristiques des impulsions de sortie. Les UJT standard présentent une RBB entre 4 et 12 kΩ, avec des tolérances plus strictes disponibles. Le coefficient de température du RBB varie généralement de +0,7 % à +1,0 % par °C, créant une dérive de fréquence sauf compensation préalable. Pour les applications stables en température allant de -40°C à +85°C, spécifiez les dispositifs avec des coefficients de température caractérisés et une compensation de conception dans le réseau de synchronisation.
3. Comment sélectionner le bon UJT
Pour le déclenchement SCR/Triac dans les applications de contrôle de phase, il faut prioriser la capacité de courant de vallée afin d’assurer une amplitude d’impulsion adéquate dans les impédances de grille typiques du SCR (50–500Ω). Les UJT avec des indices IV de 5 mA ou plus offrent un déclenchement fiable avec marge. La tension de sortie maximale (Vp) doit dépasser la tension de déclenchement de la grille SCR d’au moins 2V. Les modèles UJT courants comme le 2N6027 délivrent des tensions de pointe allant jusqu’à 12V au courant de vallée, adaptées à la plupart des applications SCR industrielles.
Pour les applications de synchronisation et d’oscillateur, la stabilité en fréquence dépend principalement de la tolérance η et du coefficient de température. Pour une stabilité de fréquence de ±5 % à travers les températures, spécifiez des UJT avec η tolérance de ±10 % ou plus et une compensation de température de conception. Un courant de pointe bas (inférieur à 3μA) permet d’utiliser des résistances de synchronisation à intervalle mégohm, réduisant la taille du condensateur pour les minuteurs à longue période. La série 2N4870 offre des Ip inférieurs à 2μA avec une bonne tolérance η. Calculez la plage de résistance de temporisation en utilisant : R = (VBB × η) / Ip, en veillant à ce que le résultat corresponde à la plage de fonctionnement spécifiée par l’appareil.
Pour les applications d’oscillateurs contrôlés en tension (VCO), sélectionnez des UJT avec des caractéristiques de η linéaires et des spécifications IP strictes. La variation de fréquence avec la tension d’alimentation suit f ∝ 1/(R×C×VBB), donc la régulation de l’alimentation affecte directement la stabilité. Les applications nécessitant des plages de modulation supérieures à 10:1 bénéficient d’alternatives PUT offrant une meilleure linéarité et des plages de tension de contrôle plus larges.
4. Comparaison de performances : UJT vs alternatives
| Type de dispositif | Précision de la tension de déclenchement | Stabilité de la température | Nombre de composants | Coût typique | Meilleures applications |
|---|---|---|---|---|---|
| UJT standard (2N2646) | ±15 % (variation η) | -0,3 à +0,8 %/°C | 3-4 composantes | 0,30-0,80 $ | Oscillateurs fixes, déclenchement SCR, calage à faible coût |
| UJT programmable (PUT) | ±5 % (ensemble de résistances) | ±0,1 %/°C (avec la précision des Rs) | 5-7 composants | 0,40-1,20 $ | Synchronisation précise, fréquence réglable, VCO |

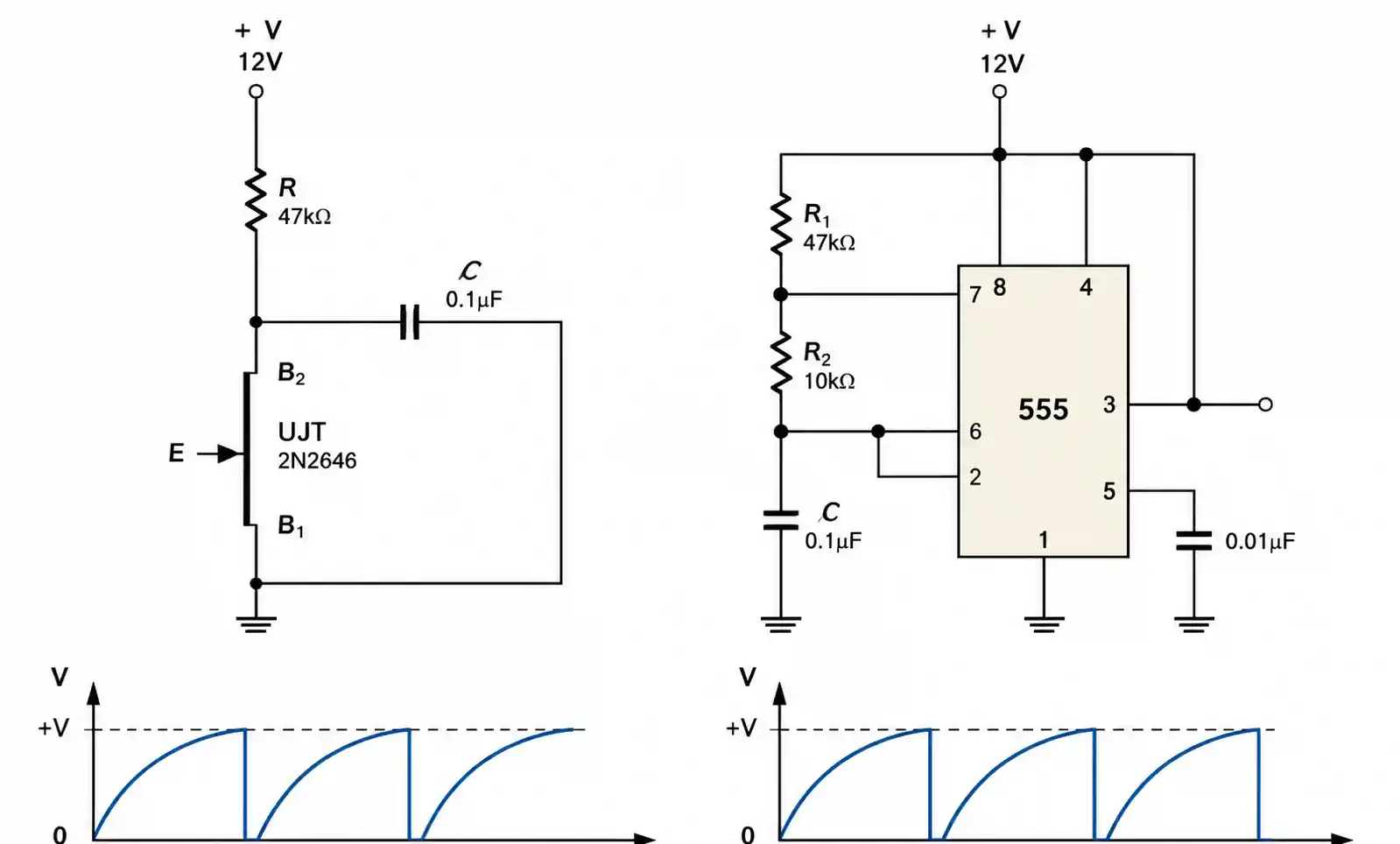

| 555 Minuteur IC | ±1 % (avec précision Rs) | ±50 ppm/°C (CMOS) | 4-6 composants | 0,15-0,50 $ | Synchronisation générale, formes d’onde complexes |
| Microcontrôleur PWM | <0,1 % (à base de cristal) | ±20 ppm/°C (cristal) | MCU + 2-3 composants | 0,50-2,00 $ | Fonctions de synchronisation multiples, contrôle numérique |
| Comparateur discret | ±2 % (dépendant de la résistance) | ±0,05 %/°C (amplificateur opérationnel de précision) | 8-12 composantes | 0,80-2,50 $ | Synchronisation précise, caractéristiques personnalisées |
Les UJT excellent dans la génération d’impulsions simple à fréquence fixe où le nombre et le coût des composants comptent plus que la précision. Un oscillateur de relaxation construit autour d’un 2N2646 ne nécessite que l’UJT, la résistance et le condensateur. Les UJT programmables offrent une flexibilité supérieure lorsque l’ajustement ou la précision comptent — régler la tension de déclenchement via des résistances externes permet un réglage du champ et des tolérances de fréquence plus strictes. Les minuteurs 555 ou les sorties PWM par microcontrôleur offrent des avantages lorsque plusieurs fonctions de synchronisation, interfaces de contrôle numériques ou intégration système justifient une complexité supplémentaire.
5. Considérations de conception et erreurs courantes
Les erreurs de plage de résistance de calage sont les erreurs de conception UJT les plus fréquentes. Pour une oscillation fiable, la résistance de calage doit se situer entre R_min = (VBB - Vv) / Iv et R_max = (VBB - Vp) / Ip. Des valeurs inférieures à R_min provoquent un fonctionnement verrouillé ; les valeurs supérieures à R_max empêchent l’oscillation. Pour un 2N2646 à VBB = 12V, cela donne environ 10 kΩ à 2,2 MΩ.

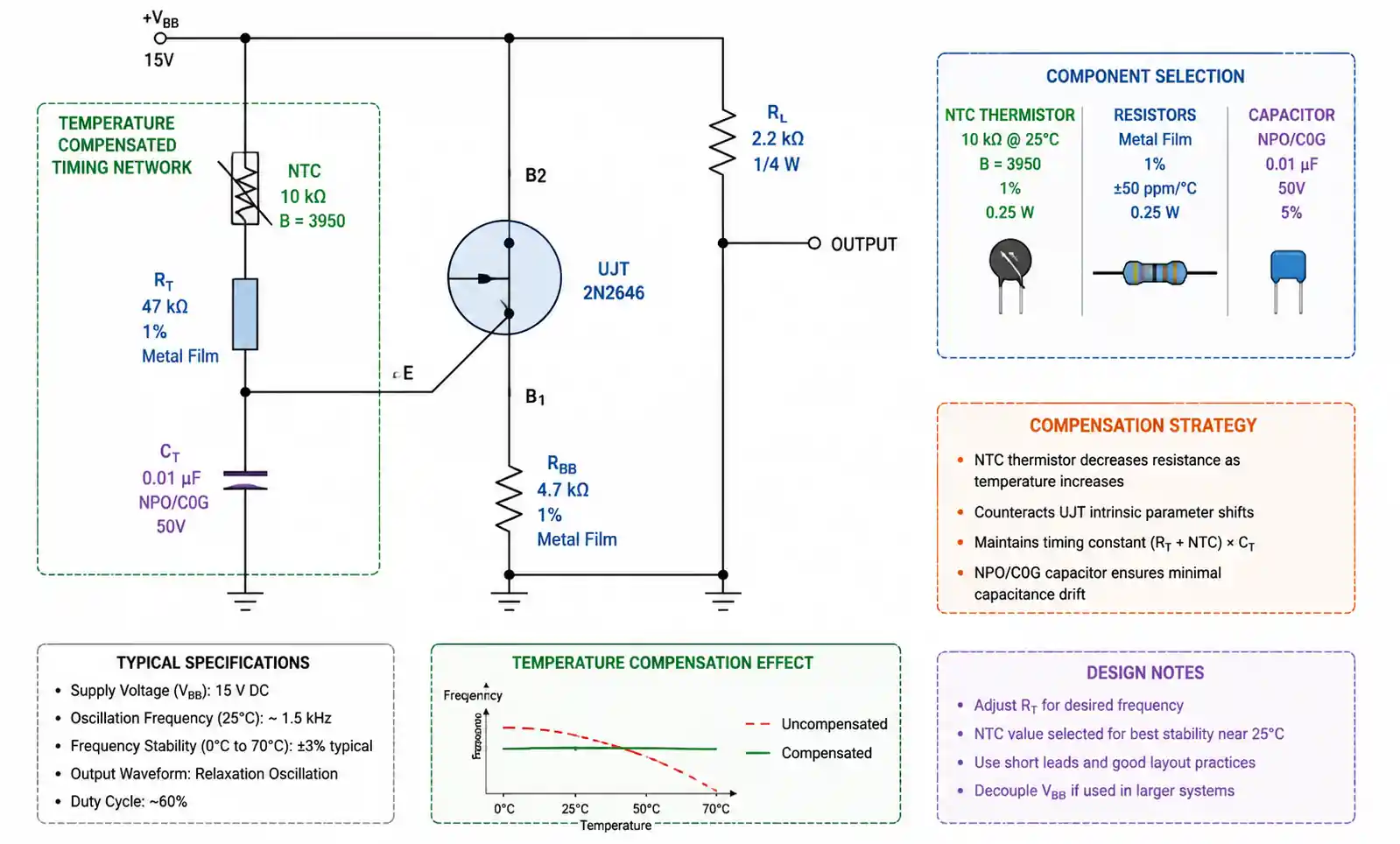

La dérive de fréquence thermique surprend les concepteurs. La fréquence de l’oscillateur UJT varie avec la température due au coefficient positif RBB (+0,8 %/°C), η variation (-0,3 %/°C) et au coefficient du condensateur de synchronisation. La dérive nette varie de -0,2 % à +0,5 %/°C selon les composants. Utilisez des condensateurs céramiques NPO/COG pour compenser le coefficient positif RBB, ou ajoutez un thermistor NTC en série avec la résistance de synchronisation pour la compensation active.
La charge d’impulsions de sortie affecte les caractéristiques des impulsions. Le courant de vallée (généralement 50 mA max) limite l’impédance de charge directe. Pour le déclenchement SCR, vérifiez que la sortie UJT peut fournir le courant de déclenchement de grille requis plus la marge. Pour plusieurs SCR, utilisez des transformateurs d’impulsions ou des amplificateurs tampons plutôt que des connexions parallèles directes.
La régulation de la tension d’alimentation affecte à la fois le timing et l’amplitude de l’impulsion. Le point de déclenchement évolue avec VBB (Vp ≈ ηVBB + 0,7V), donc la ripple module directement la fréquence. Utilisez le filtrage RC/LC pour réduire les ondulations inférieures à 1 % de VBB pour les applications critiques en termes de timing. Des tests empiriques sous la variation attendue de l’offre sont nécessaires lors de la validation.
6. Chaîne d’approvisionnement et facteurs d’approvisionnement
Les séries 2N2646/2N2647 restent facilement disponibles auprès de multiples sources avec des délais de livraison de 8 à 16 semaines. Les types spécialisés comme le 2N4870 ont une disponibilité limitée (16-26 semaines). Les UJT programmables (2N6027/2N6028) maintiennent une meilleure disponibilité grâce aux applications éducatives et à timing ajustable.
| Catégorie de composants | Délai d’exécution (Standard) | MOQ | Sources disponibles | Risque de disponibilité |
|---|---|---|---|---|
| 2N2646/2N2647 (UJT standard) | 8-16 semaines | 1 000-3 000 pièces | 3-5 fabricants | Moyen |
| 2N6027/2N6028 (PUT) | 6-12 semaines | 500-2 000 pièces | 2-4 fabricants | Bas-moyen |
| 2N4870/2N4871 (IP Basse) | 16-26 semaines | 2 000-5 000 pièces | 1-2 fabricants | Haut |
| UJT génériques TO-92 | 10-18 semaines | 1 000-5 000 pièces | Plusieurs fournisseurs asiatiques | Moyen |
Les options de référence croisée nécessitent une vérification minutieuse des paramètres — différentes versions de fabricants peuvent présenter différentes plages de η ou valeurs IP. Qualifiez les sources alternatives sur toute la plage de températures avec des tolérances de calage dans le pire des cas. Pour les nouveaux modèles avec des cycles de vie de > 10 ans ou <5 000 unités/an, il faut évaluer les risques d’approvisionnement en UJT face aux solutions de synchronisation alternatives. Envisagez des configurations à sockets permettant la migration vers des alternatives PUT si certains types d’UJT deviennent indisponibles.
7. FAQ
Quelle est la différence entre UJT et PUT ?
Un UJT standard a η fixe déterminé lors de la fabrication. Un PUT utilise des résistances externes pour programmer le point de déclenchement, offrant des caractéristiques ajustables et des tolérances plus serrées. Les PUT offrent une flexibilité pour l’ajustement du champ ou de larges plages de fréquences ; Les UJT standards offrent des circuits moins coûteux et plus simples.
Les UJT peuvent-ils fonctionner au-dessus de 125°C ?
Les UJT TO-92 standards sont conçus pour des températures de jonction allant jusqu’à 125°C, limitant le fonctionnement ambiant à 85-100°C. Pour des températures plus élevées, considérez les UJT emballés en céramique évalués jusqu’à 150°C ou les variantes à minuterie 555 haute température.
Comment calculer la fréquence des oscillateurs UJT ?
f ≈ 1 / [RT × CT × ln(1/(1-η))]. Pour η = 0,63, cela se simplifie à environ f ≈ 1 / (RT × CT). Pour une prédiction précise, incluez la résistance de la vallée et le temps de décharge : f = 1 / [RT×CT×ln(1/(1-η)) + RB1×CT].
Comment gérer de longs délais ?
Qualifiez plusieurs références croisées pendant le développement. Les PUT peuvent remplacer les UJT standards avec des changements de résistance externe. Considérons le stock tampon basé sur la consommation annuelle. Pour de nouveaux designs, évaluez les minuteries 555 ou les solutions de microcontrôleurs pour une meilleure disponibilité à long terme.
Modes de défaillance courants et prévention ?
Rupture de jonction émeteur-base due aux transitoires inverses — protégez avec un dispositif Zener ou TVS évalué 20-30 % en dessous de la tension inverse maximale. Surtension interbase — ajoutez des téléviseurs sur l’alimentation VBB. Les défaillances thermiques incluent la limitation de courant dans les trajets de déclenchement. Validez avec les tests IEC 61000-4-4 (EFT) et IEC 61000-4-5 (surtension).
8. Conclusion
Pour un déclenchement SCR continu au-dessus de 1 kHz ou un timing de précision supérieur à ±3 % à travers la température, privilégiez les PUT avec des résistances de précision externes ou des solutions de minuterie basées sur 555 qui offrent une stabilité de fréquence supérieure. Les UJT standard restent optimaux pour les applications sensibles au coût et à une précision modérée de synchronisation et déclenchement en dessous de 100 Hz, où le nombre minimal de composants et le faible coût unitaire l’emportent sur les limites de tolérance de fréquence.
