Sélection de composants électroniques de dispositifs médicaux : Guide définitif pour les ingénieurs en matériel (2026)

Un cadre complet pour sélectionner, qualifier et gérer les composants électroniques dans les dispositifs médicaux — de la déclassation à la planification de l’obsolescence.

TL ; DR : La sélection des composants pour les dispositifs médicaux ne consiste pas seulement à choisir des pièces qui correspondent à la fiche technique. C’est une discipline multidimensionnelle couvrant la classification de la sécurité, la conformité réglementaire, la résilience de la chaîne d’approvisionnement et la gestion du cycle de vie. Ce guide couvre chaque norme, stratégie et piège — y compris la toute nouvelle AFNOR SPEC 2311 (2025) et la prochaine refonte IEC 60601-1 4e édition.

Table des matières

1. Pourquoi la sélection des composants fait ou défait les dispositifs médicaux
2. [Le paysage réglementaire : normes qui régissent chaque décision sur les composantes] (#2-les-normes-d’un paysage réglementaire qui régissent chaque décision sur les composants)
3. [Classification de la sécurité des composants : toutes les pièces ne se valent pas](#3-classification-de sécurité-pas-toutes-pièces-son-égales)
4. [Les Six Piliers de la Sélection des Composants Médicaux] (#4-les-six-piliers-de-la sélection des composants médicaux)
5. [Matériaux PCB : La fondation sous chaque composant] (#5-matériaux-pcb-les-fondations-dessous-tout-de-tout-de-côté)
6. [Creepage, Clearance et EMC : Quand la physique rencontre la régulation] (#6-creepage-clearance-et-emc-quand-la physique rencontre-régulation)
7. [Déclassement : Marge de sécurité de l’ingénieur] (#7-déclasse-marge-de-sécurité-ingénieur)
8. [Le cycle de vie de la BOM : de la sélection à la fin de vie] (#8-lecycle-de-vie-de-la sélection à la fin de vie)
9. [Erreurs fréquentes qui déclenchent des audits, rappels et refontes] (#9-erreurs-courantes-qui-déclenchent-audits-rappels-et-refontes)
10. La checklist 2026 : un flux de travail de sélection pratique
11. Foire aux questions
12. [Points clés] (#12-clés-conclusions)

Pourquoi la sélection des composants fait ou défait les dispositifs médicaux

Chaque dispositif médical commence sa vie dans un tableau de base. Mais pour les ingénieurs en matériel médical, ce tableau a un poids que la plupart des ingénieurs en électronique grand public ne ressentent jamais : un seul mauvais choix de composant peut déclencher un rappel de la FDA, coûter des dizaines de millions de dollars et — plus important encore — mettre la vie de patients en danger.

Selon les données de rappel de la FDA, environ 23 % des rappels de dispositifs médicaux remontent à des défauts de conception de circuits, et environ 28 % des défaillances d’instruments mini-invasifs proviennent d’une dégradation des performances des circuits imprimés après des cycles de stérilisation répétés. Le substrat du PCB seul, s’il s’avère qu’il contient une teneur en métaux lourds dépassant 100 ppm de plomb, a déclenché des rappels complets de produits dépassant 30 millions de dollars.

La sélection des composants n’est pas une activité d’approvisionnement. C’est une discipline d’ingénierie critique pour la sécurité.

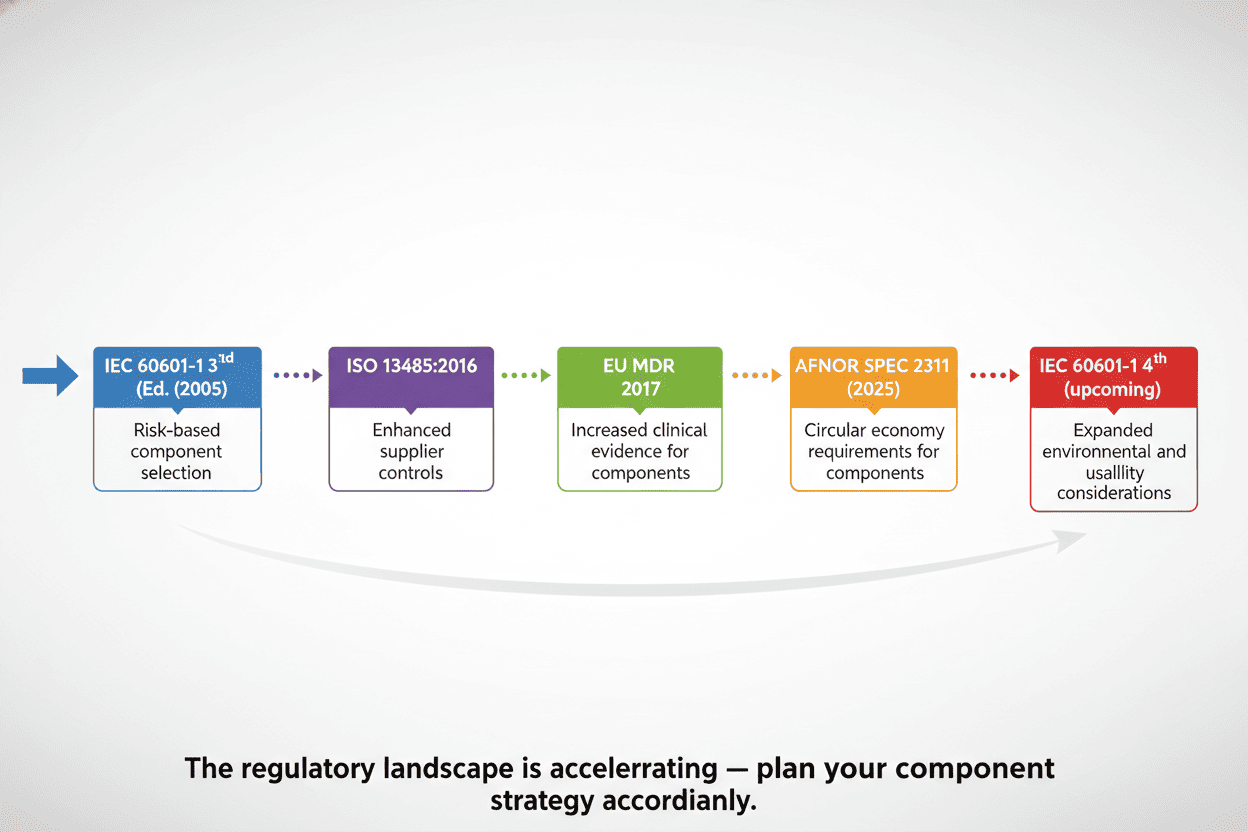

Le paysage réglementaire : normes qui régissent chaque décision de composante

Avant de sélectionner une seule résistance, vous devez connaître quelles normes s’appliquent à votre classe de dispositifs. Le cadre réglementaire est dense — mais c’est aussi votre meilleur allié pour justifier les décisions de conception auprès des auditeurs.

Normes fondamentales en un coup d’œil

Standard	Ce qu’il gouverne	Pourquoi cela est important pour la sélection des composants
IEC 60601-1 (3e éd. + Amd2)	Sécurité de base pour les équipements médicaux électriques	Définit le fluage/dégagement, l’isolation, le courant de fuite — dicte directement la tension/puissance des composants
IEC 60601-1-2 (Éd. 4.1)	EMC pour dispositifs médicaux	Dicte la sélection des composants de filtrage EMI, les exigences de blindage
ISO 13485	QMS pour les fabricants de dispositifs médicaux	Impose la qualification des fournisseurs, l’inspection à venir, la traçabilité
ISO 14971	Gestion des risques	Détermine la classification de sécurité de chaque composant du BOM
IPC Classe 3 / IPC-A-600/610	Fabrication de PCB à haute fiabilité	Établit des critères d’acceptation pour les soudures, les anneaux annulaires, le placage
FDA 21 CFR Partie 820	Réglementation du système de qualité (États-Unis)	Nécessite des contrôles de conception reliant la sélection des composants aux besoins de l’utilisateur
MDR UE 2017/745	Réglementation européenne des dispositifs médicaux	Renforce les exigences en traçabilité et en preuves cliniques
RoHS / REACH	Restrictions sur les substances dangereuses	Contraint directement la composition matérielle des composants

Nouveautés en 2025-2026

Deux développements emblématiques remodelent le paysage :

AFNOR SPEC 2311 (publié en mars 2025). Il s’agit du premier cadre dédié à la qualification des composants électroniques dans les dispositifs médicaux implantables actifs (AIMD). Développé dans le cadre du projet RECOME réunissant ~60 acteurs du secteur, il propose :

• Protocoles de test par famille de composants (résistances SMD, condensateurs céramiques, condensateurs en tantale, inductances, circuits intégrés)
• Exigences du plan de test de qualification avec spécifications de lot, tailles d’échantillons et critères d’acceptation
• Couverture complète des contraintes environnementales (contraintes d’humidité, chimiques, mécaniques, électriques, thermiques et radiatives)

Si vous travaillez sur des implantables, cette spécification est désormais une lecture obligatoire.

IEC 60601-1 4e édition (en développement). La refonte la plus significative de la norme fondamentale de sécurité médicale depuis des décennies apporte des changements de paradigme :

• Systèmes médicaux électriques programmables (PEMS) élevé au rang d’exigence fondamentale — couvrant les FPGA, ASIC et toute l’électronique programmable
• Cadre obligatoire de cybersécurité ajouté pour la première fois
• « Pensée au niveau systémique » requise dès le début du développement produit
• Redondance et stratégies architecturales explicitement abordées (défaillances de causes communes, défaillances systématiques, maintenabilité)
• Règles d’intégration IT-réseau — les fabricants doivent fournir des spécifications techniques, des tests de qualification et des mécanismes de synchronisation temporelle

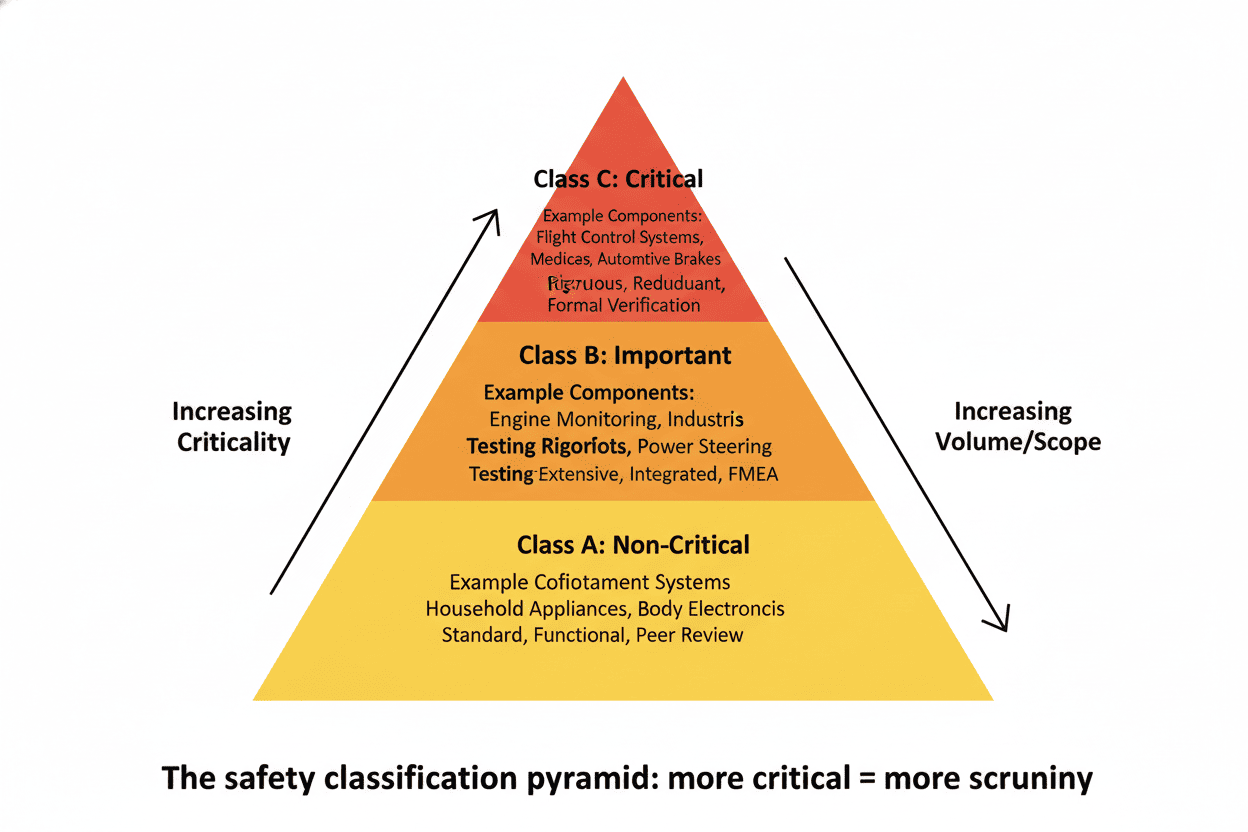

Classification de la sécurité des composants : toutes les pièces ne se valent pas

L’une des étapes de présélection les plus importantes (et souvent négligées) est de classer chaque composant selon la critique en matière de sécurité. L’ISO 14971 exige d’évaluer le risque pour chaque composant, mais beaucoup d’équipes passent directement au choix des numéros de pièce.

Voici le modèle à trois niveaux utilisé par les équipes expérimentées en dispositifs médicaux :

Classe A — Aucun risque pour la sécurité

Des composants dont la défaillance ne peut pas causer de dommage. Pensez à des LED indicatrices d’état, des éléments cosmétiques ou des composants d’interface utilisateur non critiques. Les pièces commerciales standard sont généralement acceptées ici.

Classe B — Perte de fonction, pas de danger direct

Des composants dont la panne empêche l’appareil de fonctionner mais ne met pas directement en danger le patient. Parmi les exemples figurent les MCU de contrôle principaux, les circuits intégrés mémoire et les pilotes d’affichage dans les équipements de surveillance. Celles-ci nécessitent des pièces de qualité industrielle ou supérieures avec des données de fiabilité documentées.

Classe C — Défaillance = Risque inacceptable

Chaque composant dont la défaillance pourrait directement nuire à un patient, un opérateur ou un témoin. Valves de contrôle des ventilateurs, circuits de charge du défibrillateur, amplificateurs de détection de pacemakers, barrières d’isolement des patients — ces éléments nécessitent la sélection, la réduction et les tests les plus stricts. C’est là que les protocoles de qualification AFNOR SPEC 2311 deviennent essentiels.

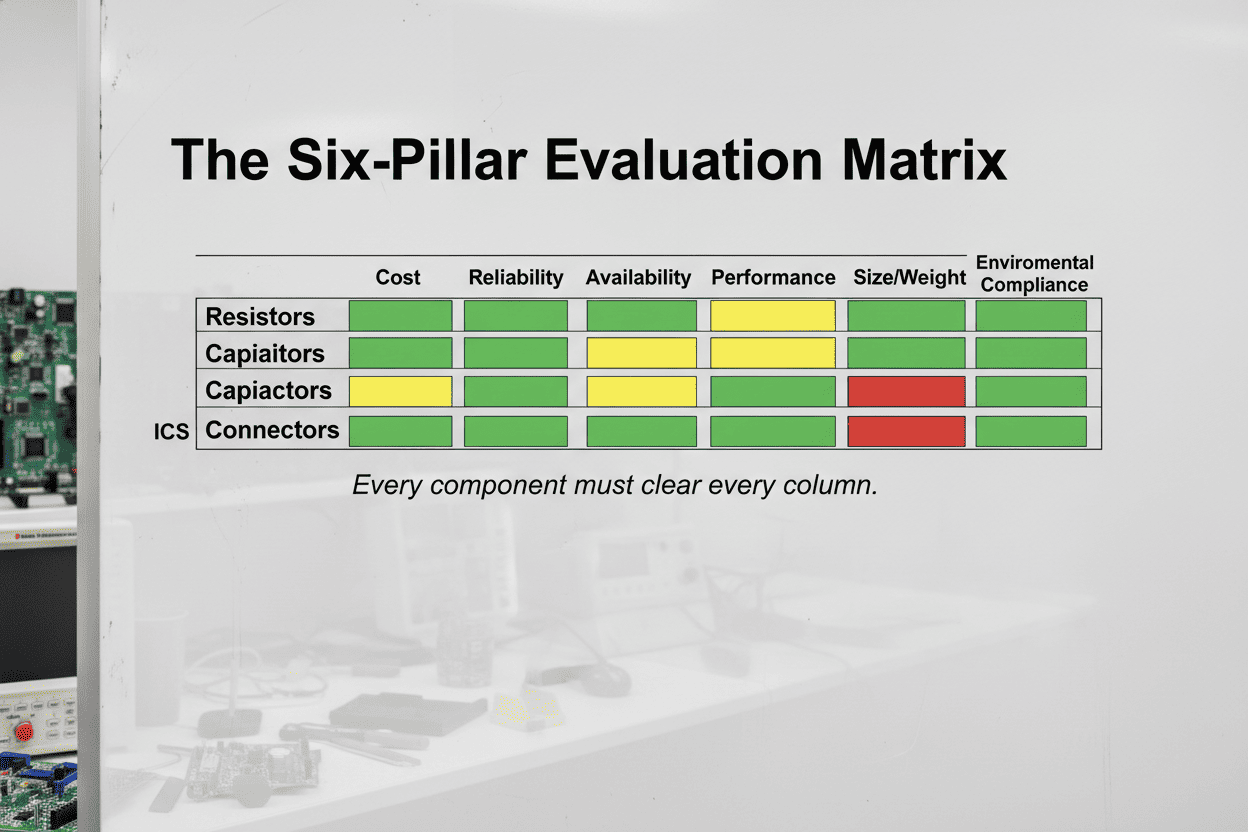

Les six piliers de la sélection des composantes médicales

Après la classification de sécurité, chaque candidat composant doit être évalué selon six critères interdépendants. Passer l’un d’eux est une voie rapide vers une conclusion de revue de conception — voire pire.

Pilier 1 : Sécurité et Fiabilité

La base non négociable. Pour les composants de classe C, chaque paramètre de la fiche technique mérite d’être examiné :

• Les paramètres de fonctionnement doivent rester en dessous de 50 % des valeurs nominales sur toute l’enveloppe opérationnelle (température, tension, courant)
• Les architectures triple redondantes sont standard pour les équipements de survie — trois chemins indépendants d’acquisition de signaux avec logique de vote
• Les cibles MTBF doivent être établies tôt : 50 000 > heures pour les dispositifs de surveillance de classe II, >100 000 heures pour les équipements de survie de classe III, et 5 à 10 ans de stabilité in vivo continue pour les implantables

Une approche pratique : tenir un tableau de budget de fiabilité qui suit les taux FIT (Failures In Time) pour chaque composant de classe B et C. Le taux total de FIT du système devient une entrée de conception que vous pouvez tester.

Pilier 2 : Conformité réglementaire

Ce pilier répond à deux questions : « Ce composant est-il légal à utiliser ? » et « Puis-je le prouver à un auditeur ? »

Au minimum, chaque composant doit être conforme aux normes RoHS et REACH. Mais les dispositifs médicaux vont plus loin :

• La certification ISO 13485 du fournisseur est fortement préférée — cela signifie que le fournisseur comprend la gestion de la qualité médicale
• Traçabilité complète de la chaîne d’approvisionnement de la fabrication de wafers à votre quai de réception, conformément à la FDA 21 CFR Partie 11
• Certificats de matériaux, numéros de lots de pâte à souder, profils de refusion, enregistrements d’inspection AOI/X-ray — tous prêts pour l’audit

Astuce : créez un modèle standard de « Liste de contrôle de conformité des composants ». Chaque nouveau composant ajouté à la BOM est évalué en fonction de celui-ci. L’auditeur entre sans rendez-vous ? Donnez-leur le classeur.

Pilier 3 : Gestion de la disponibilité à long terme et de l’obsolescence

C’est peut-être l’oubli le plus coûteux en ingénierie des dispositifs médicaux. L’électronique grand public est renouvelée tous les 18 mois. Les dispositifs médicaux restent sur le marché pendant 10 à 20 ans. Le composant que vous choisissez aujourd’hui doit être disponible — ou avoir un chemin de remplacement validé — dans dix ans.

L’équipe de Tortai Technologies le décrit bien : imaginez que votre dispositif médical de classe II vient d’obtenir l’autorisation FDA 510(k), que son lancement sur le marché est un succès, puis qu’un e-mail arrive dans votre boîte mail — votre microcontrôleur principal va disparaître dans 12 mois. Maintenant, vous avez affaire à une soumission de modification de conception, une re-vérification, potentiellement de nouvelles données cliniques... facilement une perturbation de 500 000 à 2 millions de dollars.

Stratégies d’atténuation :

• Privilégier les composantes avec engagements de longévité publiés (10+ ans)
• Exiger des accords PCN (Notification de changement de produit) de la part des fournisseurs
• Maintenir une liste de pièces alternatives qualifiées pour chaque composant source unique
• Envisager des accords de banque de puces pour des CI personnalisés ou de niche — payer le fournisseur pour réserver des plaquettes pour votre durée de production prévue
• Utiliser des bases de données sectorielles telles que SiliconExpert ou IHS Markit pour surveiller l’état du cycle de vie

Pilier 4 : Adaptabilité environnementale

Les dispositifs médicaux sont confrontés à des extrêmes environnementaux que la plupart des produits grand public ne rencontrent jamais :

• Stérilisation par autoclave : 121°C à 103 kPa pendant 30 minutes. La résistance de l’isolation doit rester supérieure à 10¹² Ω post-cycle
• Stérilisation EtO : Nécessite une conception de ventilation (trous de 0,1 mm de diamètre, 1 trou/cm²). L’EtO résiduel doit être de ≤10 μg/g selon la norme ISO 10993-7
• Exposition chimique : Une immersion à 75 % d’éthanol pendant 24 heures devrait provoquer une variation de poids de ≤ 0,5 % des matériaux du PCB
• Environnement EMC : Les émissions rayonnées doivent rester inférieures à 30 dBμV/m — bien plus strictes que l’électronique commerciale

Pour chaque méthode de stérilisation que votre appareil rencontrera, ajoutez une colonne dédiée à votre matrice de sélection des composants. Certains condensateurs se dégradent considérablement sous l’EtO. Certains connecteurs se déforment en autoclave. Il faut savoir avant de s’engager.

Pilier 5 : Biocompatibilité (ISO 10993)

Tout matériau qui touche le patient — boîtiers, câbles, revêtements, adhésifs — doit passer le défi de l’ISO 10993 :

Test	Standard	Critères d’acceptation
Cytotoxicité	ISO 10993-5	Note 0 (survie cellulaire ≥ 90 %)
Irritation de la peau	ISO 10993-10	Pas d’érythème ni d’œdème
Sensibilisation	ISO 10993-10	Négatif (GPMT)
Lessivables	ISO 10993-12	Les ions métalliques ≤ 0,01 mg/L ; Extractibles organiques ≤ 0,1 mg/cm²
Toxicité systémique	ISO 10993-11	Aucune réaction biologique significative

Pour les implantables, c’est encore plus exigeant. Le polyimide Dupont Kapton HN/MT est un choix courant — il atteint la norme ISO 10993-5 de cytotoxicité de 0. Le revêtement Parylène C sur des circuits imprimés finis ENIG offre à la fois biocompatibilité et résistance à la corrosion pour une utilisation in vivo à long terme.

Pilier 6 : Conception à faible consommation

Pour les appareils portables, portables et implantables, ce pilier domine la conversation. Chaque microampère compte quand on conçoit une batterie qui doit durer 5 à 10 ans dans un corps humain.

• Sélection MCU : Comparer la consommation de courant en mode actif et en mode veille. Cherchez des appareils avec plusieurs modes de faible consommation et des réveils rapides
• Sélection des capteurs : Les capteurs MEMS avec conditionnement de signal intégré peuvent réduire considérablement la puissance de l’avant analogique
• Modules sans fil : BLE 5.0+ offre des améliorations énergétiques significatives par rapport aux versions précédentes. Envisagez dès le début des stratégies de cyclisme de service
• CI de gestion de puissance : Les convertisseurs buck-boost à haute efficacité (>90 %) avec un courant quiescent ultra-faible valent la surfacturation

Astuce d’expert : Construis un tableau de budget énergétique dès le début de la phase d’architecture. Cela vous oblige à prendre en compte la contribution de chaque composant et révèle souvent des consommateurs surprenants.

Matériaux PCB : la fondation sous chaque composant

Vos composants ne sont fiables que par la carte sur laquelle ils sont soudés. Les PCB de qualité médicale exigent des décisions sur les matériaux qui vont bien au-delà du « masque de soudure vert FR-4, 1,6 mm. »

Sélection des matériaux par application

Application	Matériel recommandé	Propriétés clés
Médecine générale	FR-4 à haute Tg (≥170°C)	Résiste à la stérilisation à haute température ; rentable
Implantables	Dupont Kapton HN / MT Polyimide	ISO 10993-5 Cytotoxicité 0 ; biocompatible ; flexible
Haute fréquence / RF	Rogers RO4835™, RO4350B-M	Df = 0,0037, Tg > 280°C, tolérante à la stérilisation
Instruments chirurgicaux	Rogers RO4350B-M	résistante à l’autoclave à 134°C ; Score de stérilité DFM 98/100

Propreté et Contrôle de la Contamination

Les PCB médicaux doivent respecter des normes de propreté bien au-delà de l’électronique commerciale :

• Contamination ionique : ≤ 1,56 μg/cm² (selon IPC-5704)
• **Résidu de particules : ** ≤ 50 particules/cm² (≥ 5 μm)
• Implantables : ≤ 1 UFC/cm² (besoin stérile)
• Environnement de fabrication : Classe 10 000 (ISO 14644-1 Classe 8) minimum en salle blanche
• Procédé de nettoyage : 18,2 MΩ·cm eau ultrapure + ultrasons (60 kHz) + séchage sous vide

Soudure et finitions de surface

• Utiliser SnAg3.0Cu0.5 de la soudure médicale (Pb ≤ 5 ppm) ; pour les implantables, considérons l’Indium 100IN (Pb ≤ 10 ppm)
• Finition ENIG (Ni 3-5 μm, Au 0,05-0,1 μm) offre une perte inférieure de 0,2 dB à 10 GHz et une durée de vie de 10+ ans
• Implantables : ENIG + revêtement biocompatible parylène C

Rampepage, Clearance et EMC : Quand la physique rencontre la régulation

La norme IEC 60601-1 impose des exigences d’espacement qui surprennent les ingénieurs issus de l’électronique grand public :

• Les circuits défibrillateurs nécessitent ≥ fluage de 8 mm entre les circuits haute tension et basse tension — soit environ 4× exigences industrielles standard
• Règle générale : Espacement conservateur selon IEC 60601-1 pour la tension de fonctionnement et le degré de pollution de l’appareil (typiquement degré de pollution 2 pour les milieux hospitaliers)

EMC : Le tueur du design silencieux

L’EMC pour dispositifs médicaux n’est pas optionnelle. IEC 60601-1-2 Ed. 4.1 impose :

• Émissions rayonnées < 30 dBμV/m — plus serrées que la Classe B de la FCC Part 15
• Exigences d’immunité couvrant l’ESD, la RF rayonnée, la RF conduite, les transitoires rapides électriques, les surtensions et les champs magnétiques

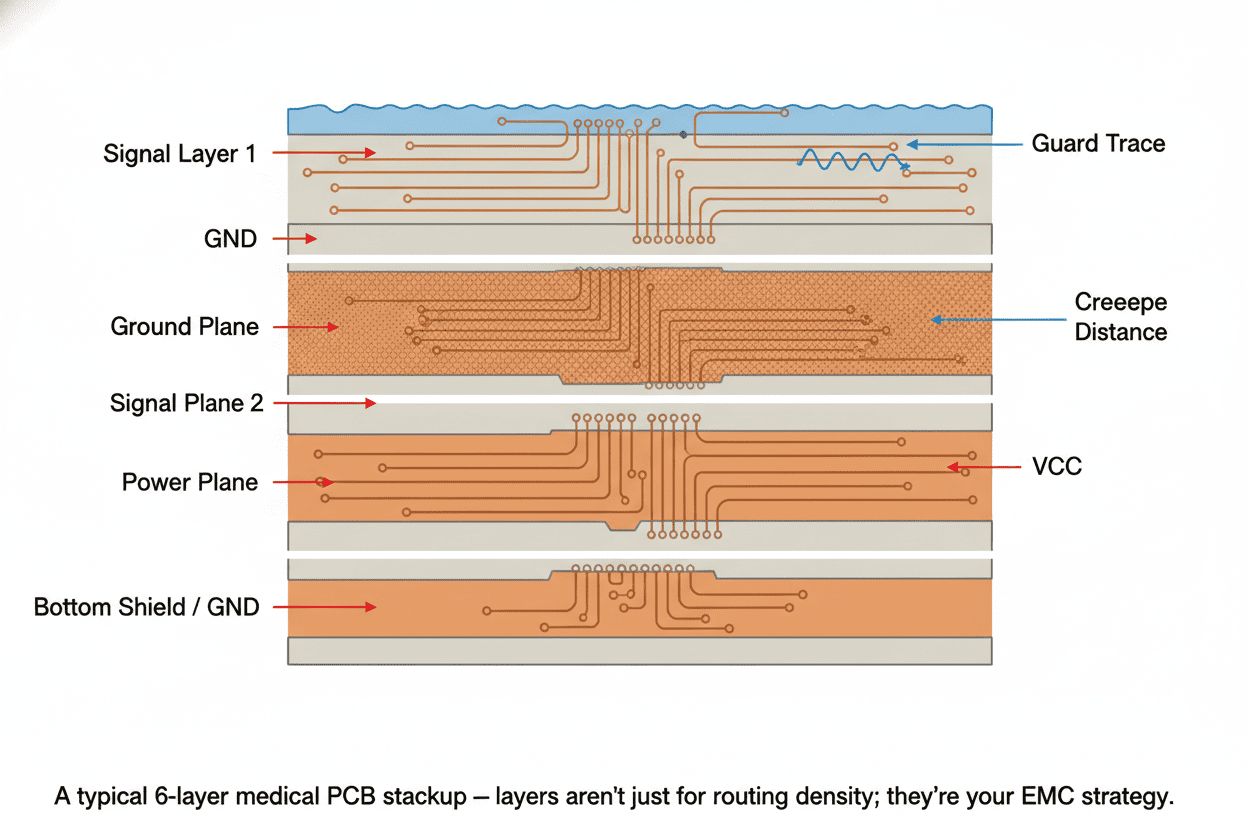

Stratégies au niveau PCB :

• Utiliser des plans de masse et d’alimentation dédiés (6+ couches sont courantes pour les cartes médicales à signaux mixtes)
• Signaux analogiques sensibles au blindage avec pistes de garde (espacement de 0,2 mm)
• Paires différentielles de routage pour tous les signaux de capteurs analogiques
• Ne jamais router sur les divisions du plan de masse — cela crée des discontinuités de chemin de retour qui corrompent les lectures des capteurs
• Disposition des composants de façon à ce que les sections numériques bruyantes soient physiquement séparées des fronts analogiques sensibles

Réduction de la dénotation : marge de sécurité de l’ingénieur

La déclassation est la pratique consistant à faire fonctionner des composants bien en dessous de leurs maximums nominalisés. En électronique médicale, il est non négociable pour les composants de classe B et C.

Règle générale pour la classe C : Chaque paramètre de fonctionnement reste en dessous de 50 % de la valeur nominale.

Cela signifie :

• Un condensateur homologué pour 25V fonctionne à pas plus de 12,5V dans votre circuit
• Une résistance nominale pour 0,25W ne dissipe pas plus de 0,125W
• Un MCU homologué pour 85°C ambiant ne dépasse pas 42,5°C lors d’une simulation thermique dans le pire des cas

La norme IEEE/VITA 2818-2024 fournit la dernière méthodologie formalisée de déclassement. Il vaut la peine d’y faire référence dans votre dossier d’historique de conception — cela montre aux auditeurs que vous suivez une approche reconnue dans l’industrie, pas seulement une règle empirique.

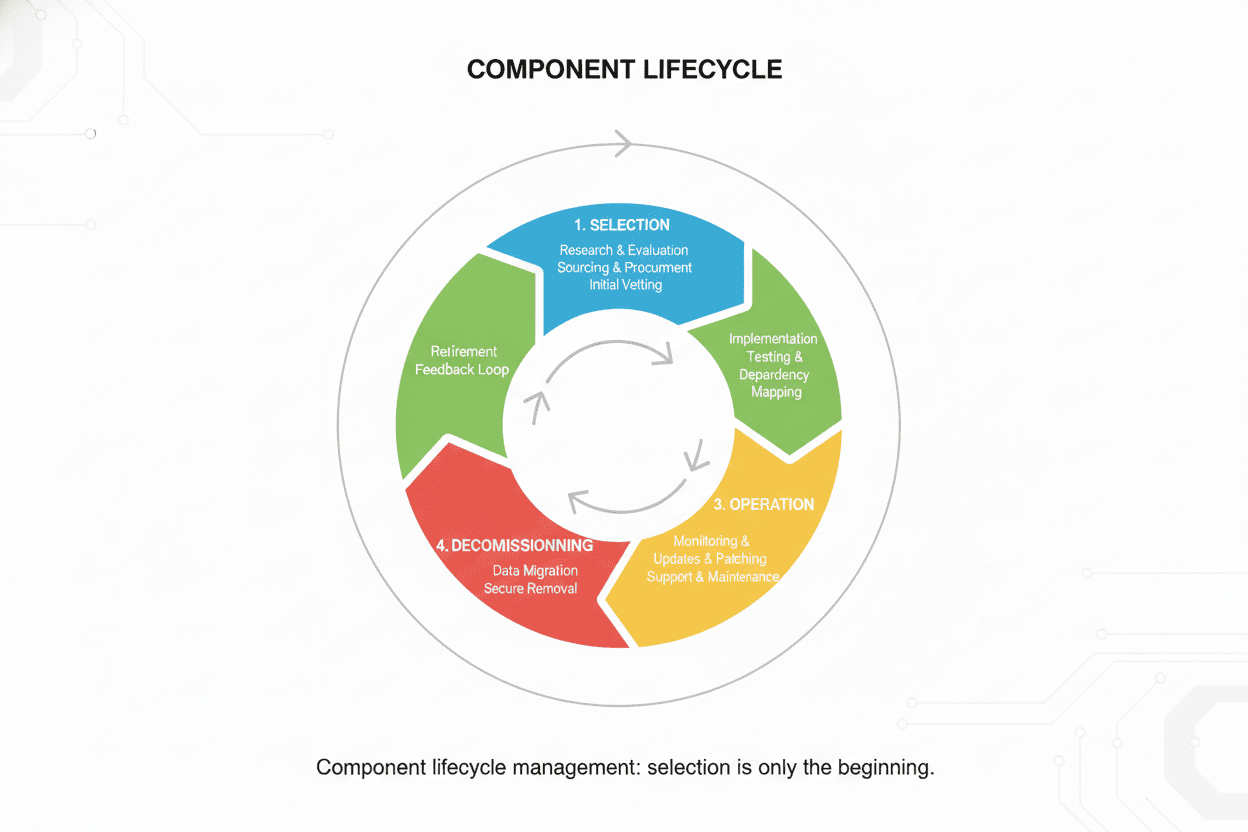

Le cycle de vie des BOM : de la sélection à la fin de vie

La sélection des composants ne s’arrête pas lorsque la liste de matériaux est publiée. Dans les dispositifs médicaux, c’est une activité continue.

Phase 1 : Sélection (Entrée de conception)

• Appliquer l’évaluation des six piliers
• Documenter chaque décision dans le fichier historique de conception
• Identifier les risques d’une seule source

Phase 2 : Qualification (Vérification de conception)

• Caractérisation électrique à travers la température
• Essais accélérés de vie pour les composants de classe C
• Tests de biocompatibilité si nécessaire

Phase 3 : Production (Transfert de design)

• Inspection entrante selon les plans d’échantillonnage AQL
• Calendrier d’audit des fournisseurs
• Surveillance PCN

Phase 4 : Maintien (Post-Marché)

• Revue périodique de l’état du cycle de vie (minimum trimestriel)
• Validation des pièces alternatives
• Planification de l’atténuation en fin de vie

Erreurs courantes qui déclenchent des audits, rappels et refontes

En s’appuyant sur les données publiées par la FDA, les autopsies industrielles et l’expérience collective des équipes de matériel médical, voici les erreurs qui reviennent sans cesse :

1. Se fier uniquement à la fiche technique

Les fiches techniques présentent des performances typiques à 25°C. Votre appareil fonctionne à 5°C dans une baie d’ambulance et à 50°C lors d’un cycle de stérilisation. Caractérisez toujours les composants dans votre enveloppe opérationnelle réelle.

2. Ignorer le risque à source unique

Ce circuit intégré front-end analogique incroyable d’un fournisseur de niche unique ? C’est votre plus grand risque. Si vous ne trouvez pas d’alternative compatible avec les broches, prévoyez un compte pour une banque de matrices ou une refonte.

3. Sauter la pré-conformité EMC

Attendre les tests formels de la CEM pour découvrir des problèmes d’émissions rayonnées est un facteur de détérioration des horaires. Prévoyez les scans de pré-conformité à chaque itération du prototype.

4. Conception pour des cycles de stérilisation « typiques »

Votre appareil pourrait connaître 100 cycles d’autoclave dans sa vie. Test à 200. La marge n’est pas optionnelle dans les dispositifs médicaux.

5. Négliger le PCB en tant que composant

Le PCB est aussi un composant. Le matériau du substrat, la finition de surface et la propreté impactent directement la fiabilité. Un circuit intégré bien sélectionné sur une carte mal spécifiée reste un appareil défaillant.

6. Sous-estimation de la charge documentaire

Chaque décision sur un composant nécessite une justification documentée liée à une exigence. Le « jugement d’ingénierie » seul ne suffira pas à satisfaire un auditeur de la FDA. Écris-le.

La checklist 2026 : un flux de travail pratique pour la sélection

Voici un flux de travail étape par étape que vous pouvez adapter à votre QMS :

1. Classification de sécurité de chaque composant (Classe A/B/C selon ISO 14971)
2. Appliquer l’évaluation en six piliers à chaque candidat des classes B et C
3. Réduire les composants de classe C à ≤ 50 % des limites nominales
4. Vérifier l’état du cycle de vie (SiliconExpert, IHS ou équivalent) — signaler tout ce qui a < disponibilité prévue de 5 ans
5. Documenter la justification — lier chaque sélection à une exigence d’entrée de conception
6. Scan EMC de pré-conformité au premier prototype — n’attendez pas les tests formels
7. Revue par les pairs du MBA — faire remettre en question chaque composant source par un autre ingénieur
8. Établir la surveillance PCN — s’abonner aux notifications de changement de fournisseur
9. Planification des revues trimestrielles du cycle de vie — ne laissez pas l’obsolescence vous surprendre
10. Prévoyez la stérilisation — si votre appareil doit être stérilisé, ajoutez une colonne dédiée à votre matrice de sélection

Questions fréquemment posées

**Q : Quelle est la différence entre les composants « de qualité médicale » et ceux de « qualité industrielle » ?

Le grade médical n’est pas une classification formelle comme l’AEC-Q100 pour l’automobile. Cela signifie plutôt que le composant a été sélectionné, qualifié et documenté selon un SGQ médical (ISO 13485), avec une traçabilité complète, et évalué selon les exigences spécifiques de sécurité et de fiabilité de la classe de dispositifs visée. Certains fabricants proposent des gammes de produits « médicaux » avec un dépistage renforcé et des engagements sur une durée de vie plus longue — mais vérifiez toujours, ne supposez pas.

Q : Puis-je utiliser des composants commerciaux prêts à l’emploi (COTS) dans un dispositif médical de classe II ?

Oui, pour la classe A et certaines fonctions de classe B. Mais vous devez justifier la décision par une analyse des risques (ISO 14971), et vous acceptez la charge de prouver votre fiabilité et de gérer l’obsolescence sans l’aide du fournisseur. Pour les fonctions de classe C, les composants COTS exigent des tests de qualification nettement plus élevés.

Q : Comment gérer un composant qui entre en fin de production en plein milieu de la production ?

C’est pourquoi il existe des stratégies pour les pièces alternatives. Si vous avez un remplaçant qualifié, vous pouvez effectuer la transition avec une notification de changement relativement légère. Si ce n’est pas le cas, il s’agit d’une refonte, d’une revérification, et potentiellement d’une nouvelle soumission 510(k) — un plan de 12 à 18 mois et un coût important. Les accords de banque de matrices sont coûteux mais moins chers qu’une refonte forcée.

Q : Quel est l’aspect le plus négligé de la sélection des composants médicaux ?

Gestion de l’obsolescence. La plupart des ingénieurs se concentrent sur la performance électrique et la conformité réglementaire lors de la conception, mais les plus gros casse-tête surviennent 5 à 8 ans plus tard, lorsque les composants critiques disparaissent du marché. Commencez la surveillance du cycle de vie dès le premier jour.

Q : Le nouveau AFNOR SPEC 2311 s’applique-t-il à mon dispositif non implantable ?

Directement, non — c’est spécifique aux dispositifs médicaux implantables actifs. Mais sa méthodologie de qualification et ses protocoles de test représentent l’état de l’art pour la sélection de composants à haute fiabilité et peuvent être référencés par les auditeurs comme référence même pour les dispositifs non-AIMD.

Points clés

La sélection des composants pour les dispositifs médicaux est une discipline d’ingénierie des systèmes, pas une tâche d’approvisionnement. Les ingénieurs qui le font bien partagent quelques habitudes :

• Ils considèrent chaque sélection de composant de classe C comme une décision de conception critique pour la sécurité
• Ils maintiennent des cartes de commerce qui incluent le statut du cycle de vie, pas seulement les numéros de pièce
• Ils conçoivent des cycles de consommation de 20 ans de produits, et non des cycles de consommation de 18 mois
• Ils documentent chaque décision comme si un auditeur de la FDA allait la lire demain
• Ils restent à jour dans le paysage évolutif des normes — AFNOR SPEC 2311 et IEC 60601-1 4e édition changent actuellement la donne
