Sélection de circuits intégrés isolés pour les interrupteurs de courant haute tension
La sélection de circuits intégrés isolés pour les commutateurs haute tension nécessite d’adapter cinq paramètres critiques à votre application : capacité de courant de transmission (2-4A pour les IGBT, 4-10A pour les MOSFET SiC), tension d’isolement (2,5-5 kV industriel, minimum automobile 1,5 kV), immunité transitoire en mode commun supérieure à 100 kV/μs pour les dispositifs à large bande interdite, adaptation du délai de propagation dans un délai de 5 ns entre les canaux, et génération intégrée de temps mort. L’isolation magnétique a remplacé les optocoupleurs dans les conceptions haute performance grâce à des classifications CMTI supérieures, une synchronisation stable à travers la température et l’élimination de la dérive de vieillissement des LED.
Table des matières
- [Exigences d’isolement] (exigences #isolation)
- [Comparaison des technologies d’isolement] (comparaison #isolation-technologie)
- [Force de la conduite et vitesse de commutation] (#drive-force-et-vitesse-de commutation)
- [Immunité transitoire en mode commun] (immunité transitoire en mode #common)
- [Délai de propagation et synchronisation] (#propagation-délai et timing)
- [Contrôle du temps mort] (contrôle #deadtime)
- [Demi-pont vs Pont complet] (#half-pont contre pont complet)
- [Critères spécifiques à l’application] (critères spécifiques #application)
- FAQ
- Conclusion
Exigences d’isolement
L’isolation galvanique protège les circuits de contrôle contre les étages de puissance à haute tension tout en transmettant les signaux de grille à travers la barrière. Dans les applications au-dessus de 400 V, l’isolation empêche les boucles de masse, bloque le bruit en mode commun et garantit la sécurité en cas de panne.

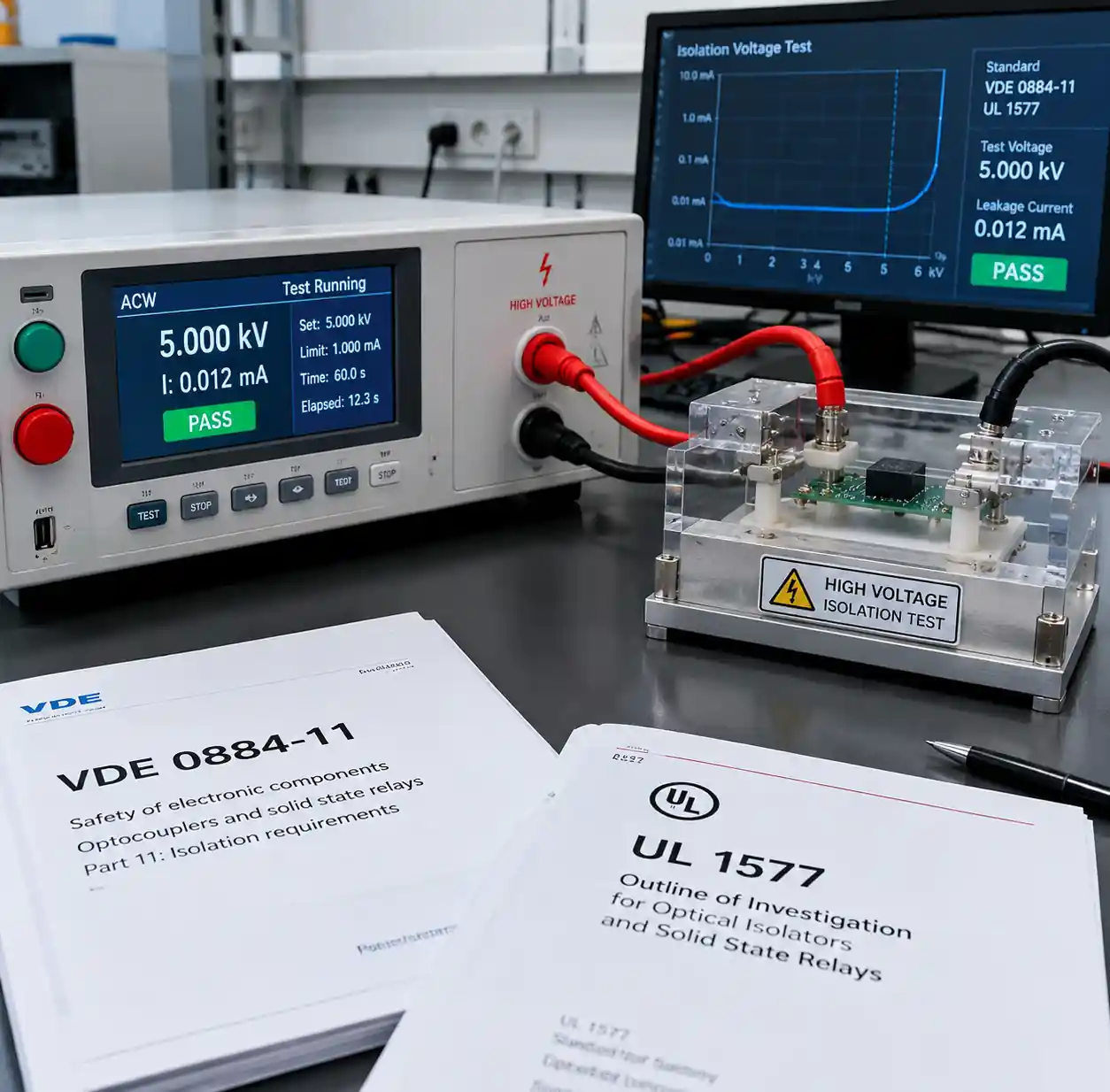

Les exigences de tension d’isolation industrielle pour les circuits intégrés de pilotes de grille montrent les niveaux de conformité aux normes VDE et UL
Les systèmes industriels nécessitent une isolation de 2,5 à 5 kV selon les normes VDE 0884-11 ou UL 1577. Les onduleurs de traction automobile à 400-800V imposent un minimum de 1,5 kV, avec 2,5 kV en courant pour la marge. Les onduleurs solaires nécessitent une isolation renforcée — généralement 5 kV — pour assurer la conformité à l’interconnexion réseau.
La tension d’isolement doit dépasser la tension maximale de fonctionnement avec un facteur de sécurité pour les surtensions transitoires dues à la foudre et aux surtensions de commutation. Un demi-pont MOSFET SiC 1200V sur un bus DC 800V nécessite une isolation minimale de 2,5 kV pour une capacité de surtension de 1,5 ×.
Comparaison des technologies d’isolation
Trois technologies d’isolation desservent les applications de pilotage de grille : optocoupleur, transformateur magnétique et capacitif. Les différences de performance déterminent quelle technologie correspond à des besoins spécifiques.
| Type d’isolement | CMTI | Délai de propagation | Dérive temporelle | Durée de vie | Meilleure application |
|---|---|---|---|---|---|
| Optocoupler | 10-25 kV/μs | 50-200 ns | ±15-30 % sur la vie | Vieillissement limité des LED | Industriel hérité <20 kHz |
| Capacitive | 50-100 kV/μs | 30-60 ns | ±3-8 % de la sur-température | >20 ans | IGBT moyenne fréquence, sensible au coût |
Les optocoupleurs utilisent des paires LED-photodétecteur. Le vieillissement des LED provoque une dérive de délai de propagation, compliquant ainsi les budgets de temps mort. Évitez les optocoupleurs au-dessus de 20 kHz ou lorsque le CMTI dépasse les exigences de 25 kV/μs.
L’isolation magnétique utilise des microtransformateurs intégrés ou emballés, offrant un CMTI le plus élevé pour les dispositifs SiC et GaN générant des débits de 50V/ns+ dV/dt. Les isolateurs magnétiques maintiennent une synchronisation stable tout au long de la température et de la durée de vie opérationnelle.

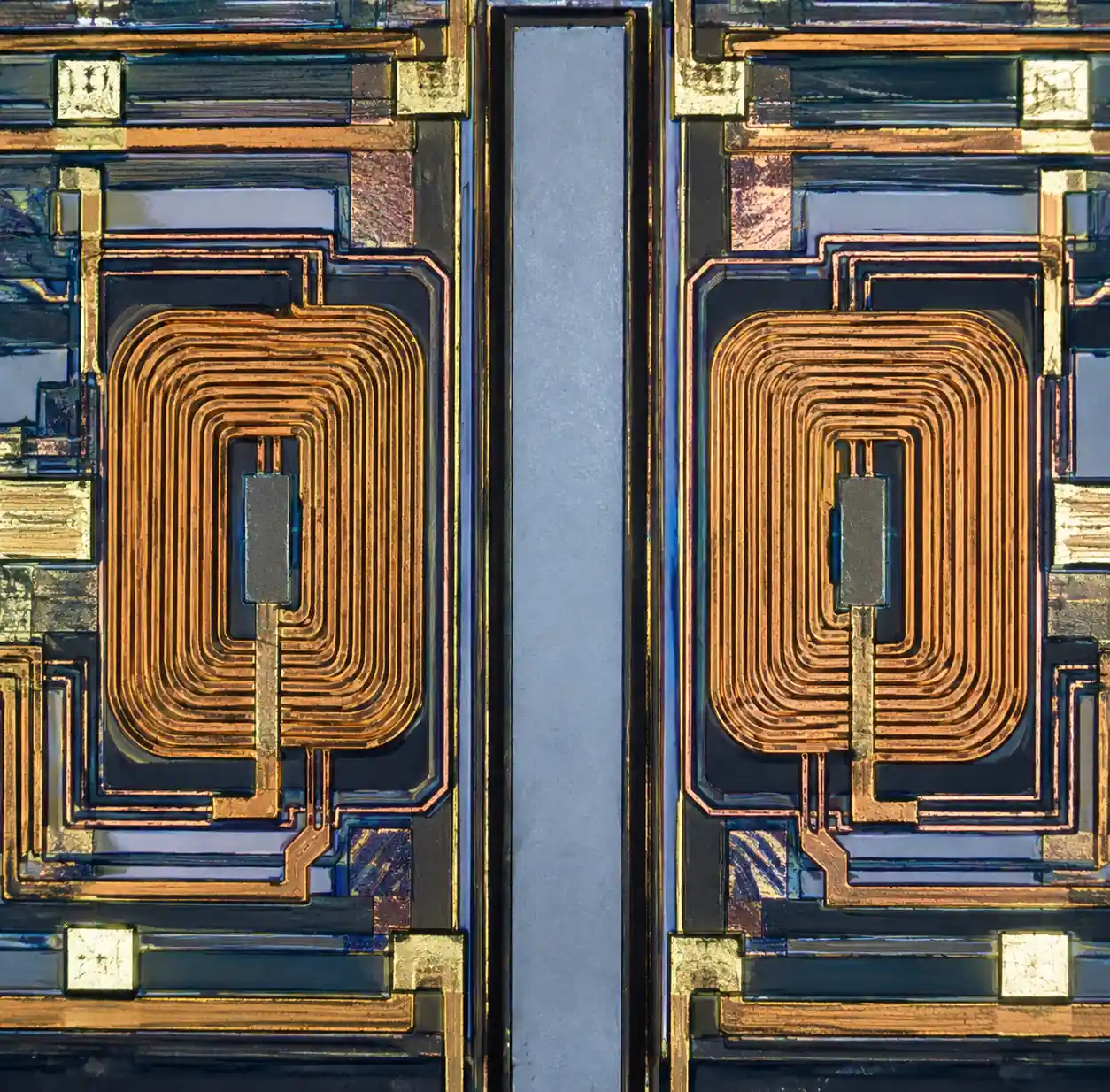

Structure du microtransformateur d’isolation magnétique à l’intérieur du boîtier CI du pilote de grille montrant les bobines du transformateur
L’isolation capacitive transmet les signaux à travers des paires de condensateurs différentiels à travers une barrière diélectrique, équilibrant coût et performance pour les applications IGBT à 20-50 kHz avec un CMTI inférieur à 75 kV/μs.
Force de conduite et vitesse de commutation
Le courant de sortie du pilote de grille détermine la vitesse de transition de commutation en chargeant et en déchargeant la capacité de la grille du dispositif de puissance. Une résistance de la propulsion insuffisante prolonge le temps de commutation, augmentant les pertes et risquant des défaillances en région linéaire.
Les IGBT présentent une charge de porte de 10-50 nF. Un IGBT 100A/1200V avec une capacité de 30nF nécessite un courant de crête de 3A pour un temps de montée de 10ns (I = C × dV/dt avec un swing de 10V). Les haut-parleurs IGBT modernes offrent une capacité de pic de 2 à 4A.
Les MOSFET SiC nécessitent des courants de transmission plus élevés pour un contrôle rapide de la tension à la grille négative. Un MOSFET SiC 40A/1200V à 100 kHz peut nécessiter un courant de crête de 5 à 10 A pour des transitions de 20 ns tout en contrôlant la tension de grille pendant le plateau de Miller. Les haut-parleurs sous-dimensionnés ne peuvent pas surmonter la rétroaction de capacité Miller, ce qui prolonge les temps de commutation.

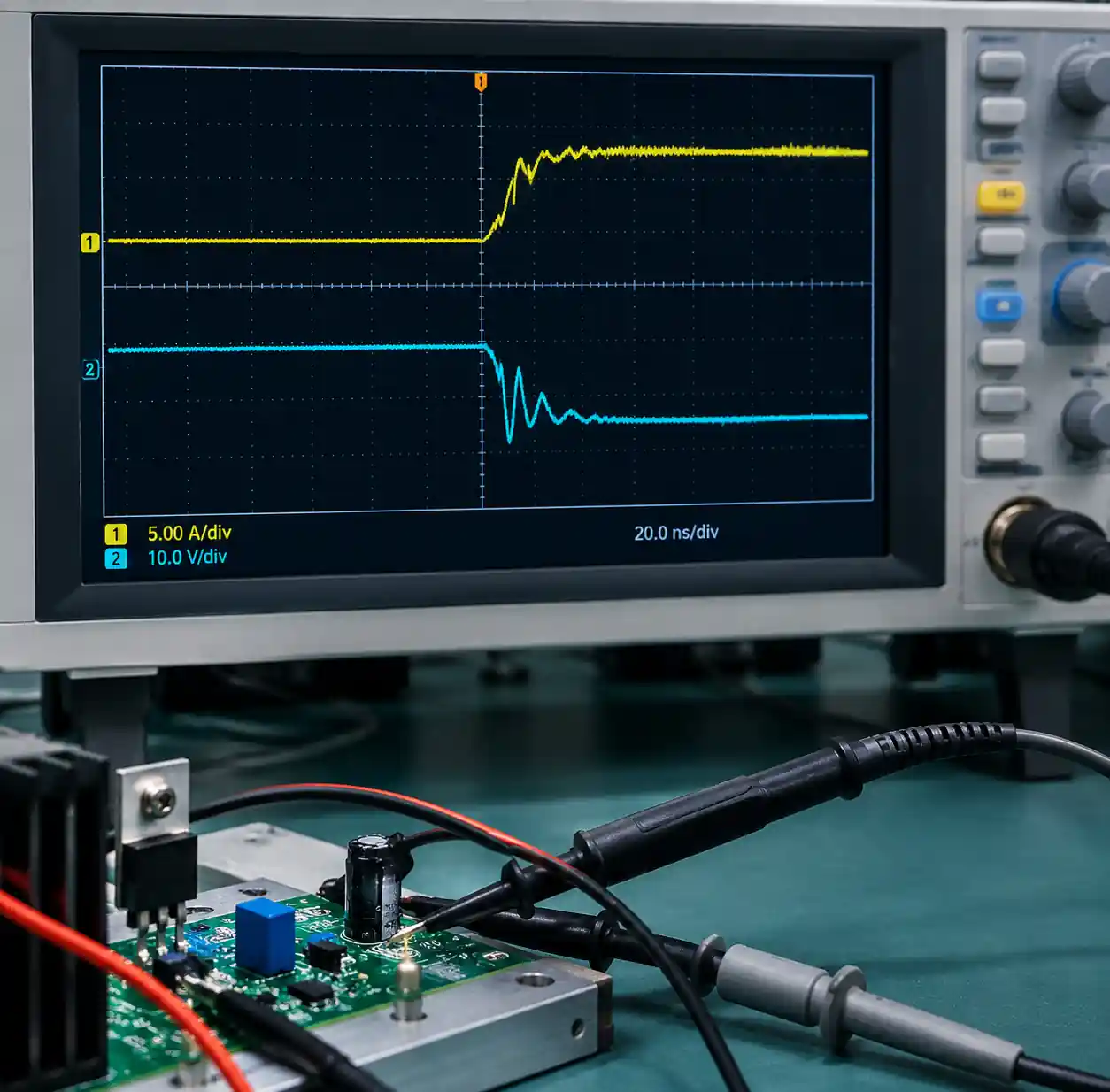

Mesure de l’oscilloscope de la capacité de la porte de charge de la charge du circuit de pointe du pilote de grille
Les pilotes doivent également absorber le courant lors de l’arrêt, tirant la tension de grille négative (typiquement -2V à -5V pour le SiC) pour maintenir l’état éteint lors des transitoires à haute dV/dt. Des étages de sortie asymétriques avec un puits plus élevé que le courant source permettent un arrêt rapide pour l’immunité au bruit.
Calculez le courant de transmission requis : I_peak = Q_g / t_transition, où Q_g est la charge de la grille de la fiche technique et t_transition est le temps de commutation cible. Ajoutez une marge de 50 % pour le plateau de Miller et les parasites.
Pour des conseils sur la sélection des semi-conducteurs de puissance, consultez notre guide MOSFET vs IGBT.
Immunité transitoire en mode commun
Le CMTI quantifie la capacité d’un pilote de grille à rejeter les transitoires de tension en mode commun sans fausses transitions de sortie. Spécifié en kV/μs, il représente le maximum dV/dt que la barrière d’isolement supporte tout en maintenant l’état de sortie correct.
Les convertisseurs haute tension produisent de sévères transitoires en mode commun lors de la commutation. Un demi-pont à commutation de 1200V SiC MOSFET 800V avec un temps de montée de 20ns produit 40V/ns (40 000V/μs) dV/dt à la barrière d’isolement. Si le CMTI du haut-parleur n’est que de 25 kV/μs — typique des optocoupleurs — ce transitoire induit un faux déclenchement, provoquant un tir à travers et une défaillance du dispositif.
| Application | Typique dV/dt | CMTI minimum | Type de pilote |
|---|---|---|---|
| Si IGBT 600V (20kHz) | 5-10 V/ns | 25 kV/μs | Optocoupleur ou capacitif |
| Si IGBT 1200V (50kHz) | 15-25 V/ns | 50 kV/μs | Capacitif ou magnétique |
| SIC MOSFET 1200V (100kHz) | 30-50 V/ns | 100 kV/μs | Isolation magnétique requise |
| GaN FET 650V (500kHz) | 50-150 V/ns | 150 kV/μs | Magnétique à haute CMTI |
Les pilotes d’isolation magnétique modernes atteignent une CMTI de 100 à 200 kV/μs grâce à la signalisation différentielle et au rejet en mode commun. Cette spécification détermine si les pilotes fonctionnent de manière fiable dans des applications à commutation rapide et à large bande passante sans temps mort excessif.
Un manque de forces CMTI a augmenté le temps mort — la période où les deux dispositifs sont éteints — pour éviter les fausses déclenchements. Un temps mort excessif augmente les pertes de conduction et déforme le cycle de travail de la PWM, surtout à haute fréquence où le temps mort devient une fraction significative de la période de commutation.

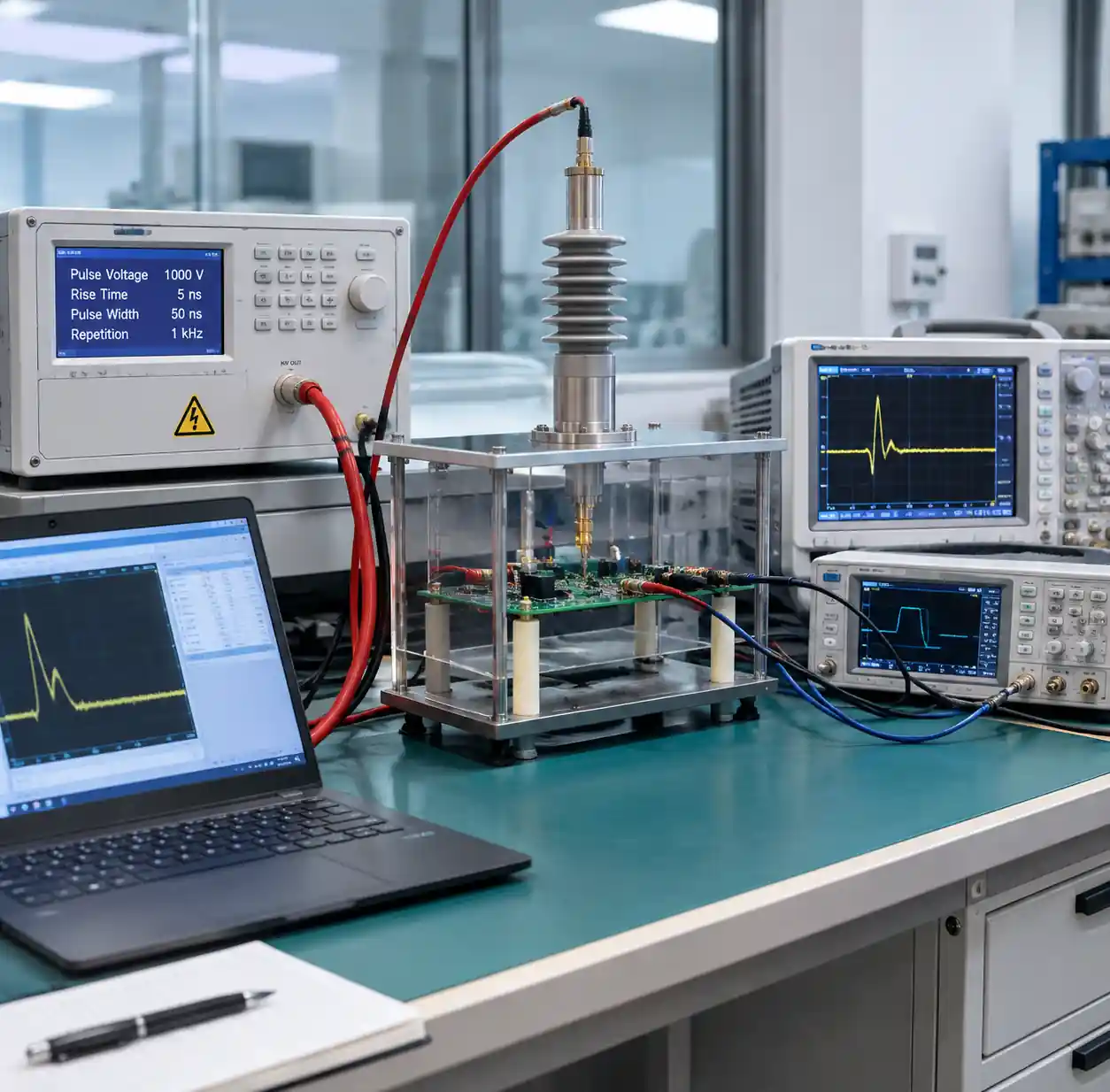

Équipement de test CMTI mesurant le rejet en mode commun du pilote de grille lors de transitoires à haute dV/dt
Les haut-parleurs CMTI élevés réduisent le temps mort requis de 500-1000ns (optocoupleurs) à 100-200ns (isolation magnétique), améliorant l’efficacité du convertisseur de 1 à 3 % à la fréquence de commutation de 100 kHz.
Délai de propagation et synchronisation
Le délai de propagation correspond au temps écoulé entre la transition du signal d’entrée et le changement de sortie. Le délai absolu affecte la bande passante de la boucle de contrôle, tandis que l’appariement canal à canal empêche le tir à travers dans les configurations de pont.
Les pilotes isolés modernes présentent des délais de propagation de 25 à 50 ns. À 100 kHz avec un délai de 25 ns, le décalage de phase est d’environ 0,9° — acceptable pour la plupart des boucles de contrôle.
La correspondance canal à canal est cruciale. En demi-pont, si le haut-parleur du côté haut a un délai de 30ns et celui du côté bas 50ns, le décalage de 20ns doit être absorbé dans le budget temps mort, augmentant les pertes.

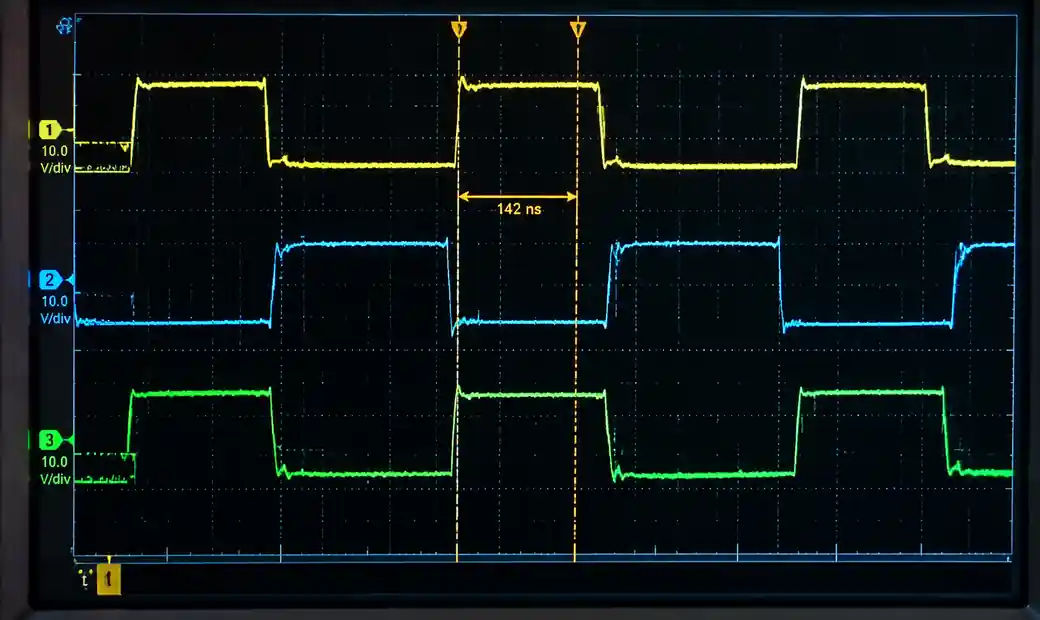

Oscilloscope à double canal montrant un décalage de délai de propagation entre les pilotes de grille côté haut et bas
Spécifiez les pilotes avec un correspondance de canal maximal de ±5 ns pour les topologies half-bridge. Les conducteurs premium obtiennent une correspondance de ±2ns. L’isolation magnétique présente une variation de délai de ±5 % de -40°C à +125°C, tandis que les optocoupleurs dérivent de ±15 à 30 % sur la même plage.
Contrôle du temps mort
Le temps mort empêche le tir à travers — la conduction simultanée des dispositifs côté haut et bas provoquant un court-circuit sur le bus DC. Les pilotes de portes implémentent le temps mort via la logique interne, des réseaux RC externes ou un microcontrôleur PWM.
La génération intégrée de temps mort élimine les composants externes et permet un timing répétable. Les pilotes modernes incluent des générateurs réglables avec un calage programmé par résistance de 50ns à 2μs.
Calculer le temps mort minimum : t_deadtime = t_prop_max - t_prop_min + t_fall + t_rise + t_margin, où le décalage de retard de propagation, les temps de commutation des dispositifs et la marge de sécurité (50-100 ns) déterminent l’intervalle de blanchissage.

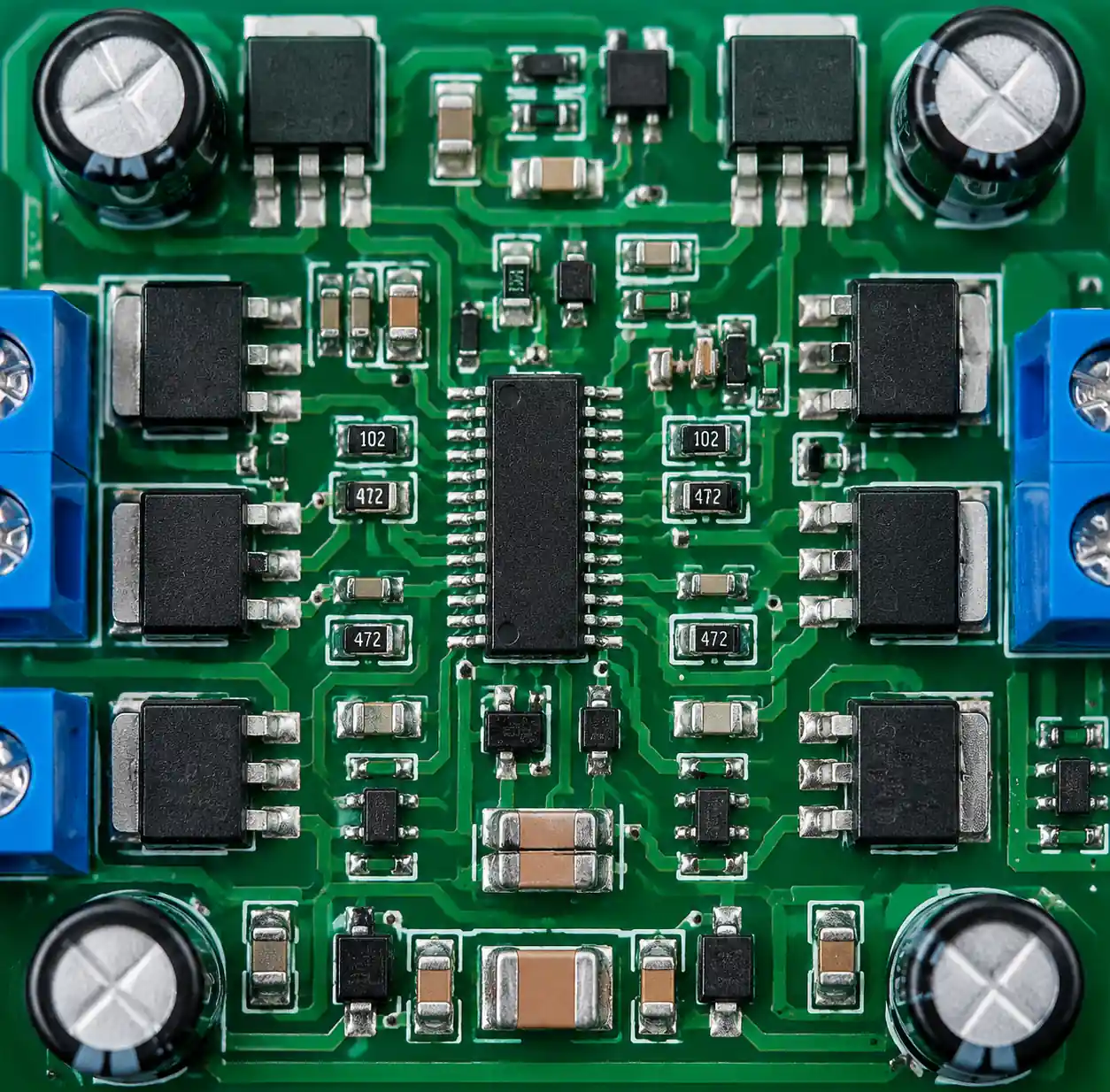

Pilote de porte PCB montrant le circuit de génération en temps mort avec composants de synchronisation et canaux isolés
Pour le demi-pont MOSFET SiC avec un délai de correspondance de 5ns, des temps de commutation de 15ns et une marge de 50ns, le temps mort minimum est de 85ns. Un temps mort excessif au-delà de 150 ns impacte l’efficacité grâce à la conduction de diodes corporelles et à la distorsion du cycle de service.
Les conceptions de précision spécifient une tolérance de ±10 % via des générateurs intégrés plutôt que des réseaux RC externes sujets à la variation des composants.
Demi-chevalet vs Chevalet complet
La topologie du convertisseur de puissance détermine les besoins en pilotes de grilles. Le demi-pont contrôle une branche de commutation avec des dispositifs côté haut et bas, tandis que le pont complet utilise quatre interrupteurs répartis en deux branches pour un flux d’alimentation bidirectionnel.
Les pilotes de portes à demi-pont intègrent deux canaux isolés avec des entrées partagées ou indépendantes, une alimentation bootstrap high-side et la génération de temps mort dans un seul paquet. Les applications incluent les convertisseurs DC-DC, les onduleurs de moteurs et les étages PFC.
Les circuits d’alimentation bootstrap alimentent le haut-parleur côté haut en chargeant le condensateur pendant le temps d’allumage du côté bas. Le fonctionnement par bootstrap nécessite un cycle de travail minimum de 5 à 10 % pour rafraîchir le condensateur. Les applications avec des temps d’onveil high-side prolongés (>95 % de service) nécessitent des fournitures auxiliaires isolées.

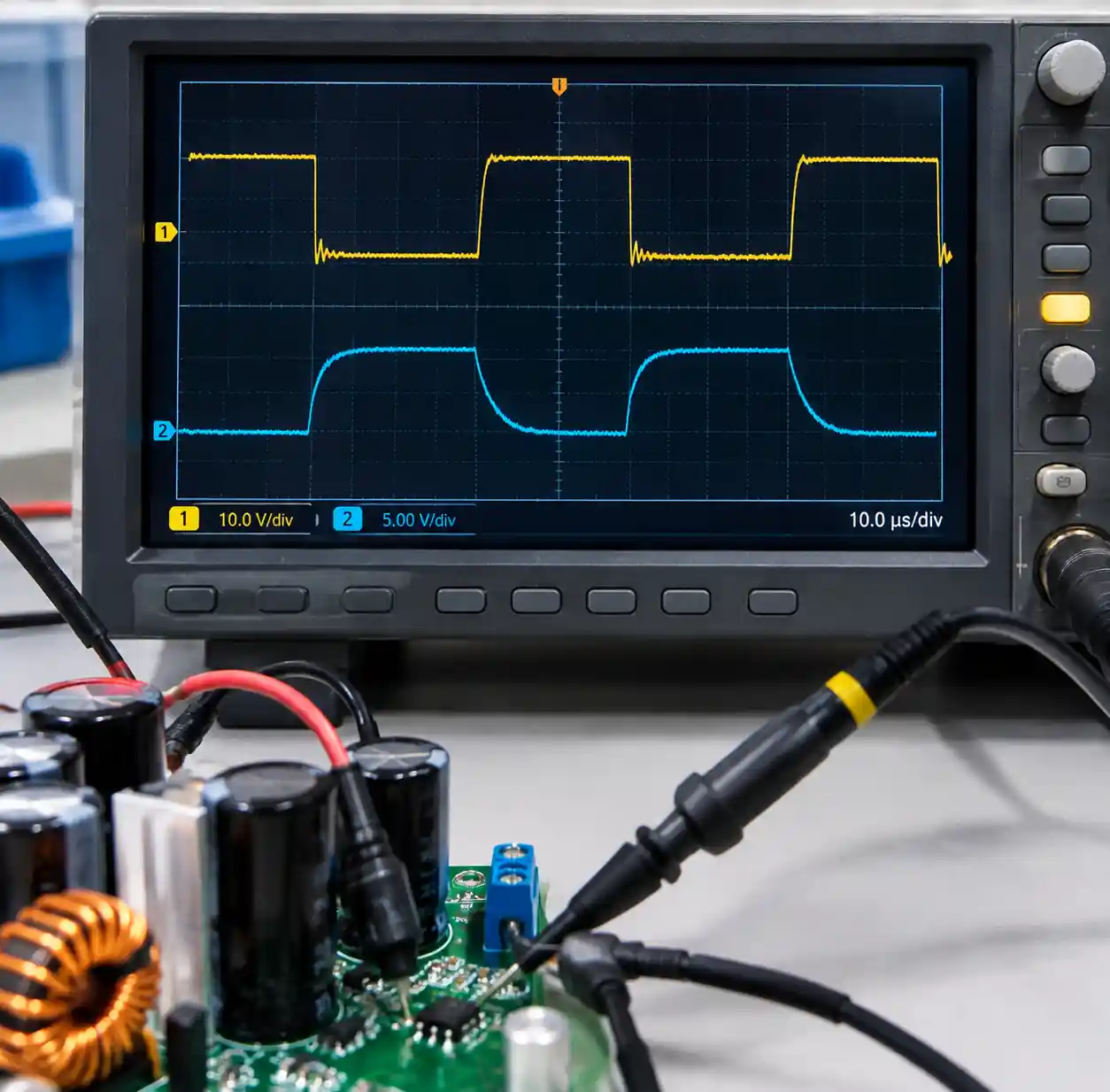

Forme d’onde de tension du condensateur d’amorçage dans le pilote de grille à demi-pont lors d’un fonctionnement de commutation côté haut
Les configurations à pont complet exigent la synchronisation des canaux pour éviter la conduction croisée. Spécifier les pilotes avec des délais de propagation correspondants sur les quatre canaux. Certains pilotes à pont complet incluent une logique d’interverrouillage empêchant les signaux d’activation simultanés vers des dispositifs opposés.
Pour le support de l'acquisition électronique de composants et de la gestion du cycle de vie produit, Hitop Tech Limited fournit des solutions de sourcing pour les circuits intégrés à pilotes de grilles et les semi-conducteurs de puissance.
Critères spécifiques à l’application
Différentes applications imposent des exigences distinctes au-delà des spécifications des pilotes de portes principales.
Les onduleurs de traction automobile nécessitent une qualification AEC-Q100, une température de jonction de -40°C à +150°C, ainsi que des diagnostics intégrés pour la sécurité fonctionnelle ISO 26262. Ces systèmes fonctionnent à 10-20 kHz avec des MOSFET SiC, nécessitant 100 kV/μs CMTI et un courant de transmission de ±2 A.
Les entraînements de moteurs industriels de 1 à 500 kW privilégient la rentabilité et la robustesse. Les conceptions à base d’IGBT à 4-16 kHz peuvent utiliser une isolation capacitive ou magnétique avec un CMTI de 50 kV/μs et un courant de transmission de ±2 A. La détection de désaturation intégrée empêche les tirs à travers lors des pannes.
Les onduleurs solaires et les systèmes de stockage d’énergie exigent une grande efficacité sur de larges plages de charge. Les applications utilisent des IGBT en silicium ou SiC à 20-50 kHz, nécessitant une isolation magnétique avec un CMTI de 75 à 100 kV/μs et une isolation renforcée pour la conformité au réseau.
Les alimentations pour télécommunications et les alimentations serveurs privilégient la densité et l’efficacité. Les convertisseurs résonants LLC utilisent des haut-parleurs à demi-pont intégrés avec un temps mort adaptatif, atteignant une efficacité de >95 % à 100-500 kHz. La compatibilité avec les FET GaN nécessite 150 kV/μs CMTI et un courant de crête de 5A.

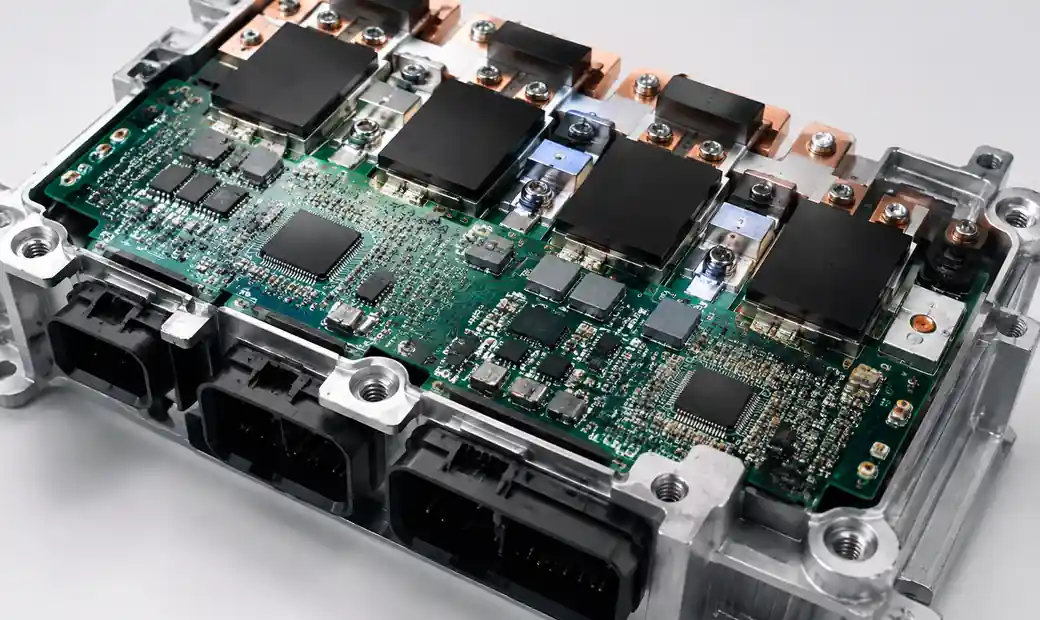

Module pilote de porte isolé de qualité automobile pour onduleur de traction SiC MOSFET montrant l’ensemble électronique de puissance
Explorez nos catégories de composants électroniques et études de cas d’application pour obtenir des conseils de sélection.
FAQ
Quelle est la note minimale CMTI pour les pilotes de portes MOSFET SiC ?
Les MOSFET SiC commutant 1200 V à 100 kHz génèrent des débits de 30 à 50 V/ns dV/dt, nécessitant un CMTI minimum de 100 kV/μs. Spécifiez 150 kV/μs pour les FET de 650 V GaN au-dessus de 500 kHz. Un CMTI plus bas provoque des faux déclenchements et un temps mort excessif.
Puis-je utiliser des pilotes basés sur des optocoupleurs pour les appareils à large bande passante ?
Non. Les optocoupleurs ne proposent que 10-25 kV/μs CMTI, insuffisant pour les débits générés par le SiC et le GaN entre 50 et 150 V/ns dV/dt. Le vieillissement des LED provoque des dérives de synchronisation. Utilisez l’isolation magnétique pour les semi-conducteurs à large bande interdite.
Comment calculer le courant de sortie requis du pilote de porte ?
Utilisez I_peak = Q_g / t_transition où Q_g est la charge de la grille issue de la fiche technique et t_transition est le temps de commutation de la cible. Ajoutez une marge de 50 % pour le plateau de Miller. Un périphérique 30nC commuté en 15ns nécessite au moins 2A de crête, donc spécifiez un pilote 3A.
Quel appariement de délai de propagation est nécessaire pour les pilotes à demi-pont ?
Spécifiez ±5 ns de décalage maximal canal à canal pour un fonctionnement fiable. Les conducteurs premium obtiennent une correspondance de ±2ns. Des désaccords plus importants augmentent les pertes en temps mort. Vérifiez la correspondance sur toute la plage de température (-40°C à +125°C).
Ai-je besoin d’une génération de temps mort intégrée ou d’un timing externe ?
La génération intégrée de temps mort réduit le nombre de composants et offre une meilleure précision. Les haut-parleurs modernes offrent un calage programmable par résistance de 50ns à 2μs avec une tolérance de ±10 %. Le calage RC externe dérive ±20-30 % selon la température.
Quelle valeur de condensateur de démarrage est requise pour les pilotes à demi-pont ?
Calculer C_boot = 20 × Q_g + I_leak / f_sw où Q_g est la charge de la grille, I_leak est le courant de repos, et f_sw est la fréquence de commutation. Les valeurs typiques varient de 0,1 à 4,7μF. Les applications avec un cycle de travail de > 95 % nécessitent des fournitures auxiliaires isolées.
Conclusion
La sélection isolée du pilote de porte équilibre la capacité de courant du disque, la tension d’isolation, les performances CMTI, l’appariement du délai de propagation et le contrôle des temps morts par rapport aux exigences de l’application. L’isolation magnétique moderne a supplanté les optocoupleurs dans les applications haute performance grâce à un CMTI supérieur au-dessus de 100 kV/μs, une synchronisation stable et une immunité au vieillissement.
Pour les applications SiC et GaN, spécifiez un CMTI minimum de 100 à 150 kV/μs, un courant de crête de 4 à 10 A, et un ajustement de délai de ±5 ns. Les applications IGBT à fréquences modérées peuvent utiliser une isolation capacitive avec un CMTI de 50-75 kV/μs et un courant de lecteur de ±2A. La génération intégrée de temps mort simplifie la conception par rapport aux réseaux de timing externes.
À mesure que les fréquences de commutation augmentent et que l’adoption de la bande passante large s’accélère, l’isolation magnétique à haut CMTI devient essentielle pour une conversion de puissance fiable. Pour un support technique dans la sélection des pilotes de grilles et des semi-conducteurs de puissance, contactez Hitop Tech Limited ou soumettez vos exigences via notre système RFQ.
