Normes IPC : Guide pratique pour la conception et la fabrication électroniques

Lorsque vous concevez des cartes électroniques ou gérez la fabrication électronique, vous avez probablement rencontré des références aux normes IPC dans les spécifications, les accords de qualité ou la documentation des fournisseurs. Ces normes définissent tout, de l’apparence acceptable des soudures aux exigences en matière de matériaux pour PCB. Mais comprendre quelles normes s’appliquent à votre projet et comment les mettre en œuvre correctement peut être un défi.

Ce guide présente les normes IPC les plus couramment utilisées dans la fabrication électronique, explique ce qu’elles exigent réellement en termes pratiques, et vous aide à déterminer quelles spécifications comptent le plus pour votre application.

Table des matières

1. [Quelles sont les normes IPC et pourquoi elles sont importantes] (#section-1)
2. Normes fondamentales IPC que tout ingénieur devrait connaître
3. [Niveaux de classe IPC : Comprendre les critères d’acceptation] (#section-3)
4. Comment sélectionner la bonne classe IPC pour votre demande
5. [Défis et solutions de mise en œuvre courants] (#section-5)
6. Considérations de la chaîne d’approvisionnement lors de la spécification des normes IPC
7. FAQ
8. Conclusion

1. Quelles sont les normes IPC et pourquoi elles sont importantes

Les normes IPC proviennent de l’Institut des circuits imprimés, aujourd’hui connu sous le nom d’IPC (Association Connecting Electronics Industries). Ces documents établissent un consensus à l’échelle de l’industrie sur les exigences de fabrication, les critères de qualité et les méthodes de test pour les circuits imprimés et les assemblages électroniques.

La valeur pratique des normes IPC devient évidente quand on considère l’alternative : sans définitions convenues, des termes comme « soudure acceptable » ou « PCB propre » signifient des choses différentes selon les fabricants. Un fabricant sous contrat pourrait accepter des soudures que vous rejetteriez, tandis qu’un autre pourrait supprimer des cartes qui répondent à vos exigences réelles de fiabilité. Cette incohérence augmente les coûts et crée des frictions entre les équipes de conception et les partenaires de fabrication.

Les normes IPC résolvent cela en fournissant des critères mesurables avec des références visuelles. Au lieu de débattre de la suffisance d’un filet de soudure, vous vous référez à des mesures de section transversale spécifiques et à des critères d’apparence issus de la norme. Ce langage technique partagé réduit les malentendus et établit des attentes claires en matière de qualité à travers la chaîne d’approvisionnement.

Les normes intègrent également des décennies de données de défaillance sur le terrain et de tests de fiabilité. Lorsque l’IPC-A-610 spécifie des pourcentages minimaux de couverture de soudure ou que l’IPC-6012 définit des tolérances d’épaisseur du cuivre, ces exigences reflètent les modes de défaillance connus et les marges de fabrication nécessaires pour les prévenir.

2. Les normes fondamentales IPC que tout ingénieur devrait connaître

Le catalogue IPC comprend des centaines de normes, mais un sous-ensemble relativement restreint couvre la majorité des activités de conception et de fabrication électronique. Voici ceux que vous citerez le plus fréquemment :

IPC-A-610 définit des critères d’acceptabilité pour les assemblages électroniques. C’est la norme utilisée par les maisons d’assemblage pour décider s’il faut expédier ou retravailler un plateau. Il couvre l’apparence des soudures, le placement des composants, la robe de fils, l’installation de matériel et de nombreuses autres caractéristiques d’assemblage. La plupart des litiges de qualité entre clients et fabricants sous contrat font finalement référence à IPC-A-610.

IPC-J-STD-001 spécifie les exigences pour les procédés et matériaux de soudure. Alors que l’IPC-A-610 vous montre à quoi ressemble un résultat acceptable, J-STD-001 vous explique comment y parvenir. Cette norme couvre le soudage manuel, les profils de refusion, les paramètres de soudure par vague, la sélection du flux et les besoins de nettoyage.

IPC-6012 établit les spécifications de qualification et de performance pour les circuits imprimés rigides. Il définit les cartes d’essai à réussir, le nombre de cycles thermiques requis, les plages d’épaisseur acceptables en cuivre et les exigences relatives aux propriétés des matériaux. Lorsque vous spécifiez « IPC-6012 Classe 3 » sur votre dessin PCB, vous invoquez ces exigences de performance.

IPC-2221 fournit des normes de conception de PCB génériques, incluant l’espacement des conducteurs, la taille des trous et les calculs de largeur de trace. Cette norme vous aide à déterminer les jeux minimaux en fonction des niveaux de tension et établit des règles de conception de base qui fonctionnent entre différents procédés de fabrication.

IPC-2581 est le format moderne de transfert de données numérique pour la fabrication et l’assemblage de PCB. Il remplace progressivement les anciens formats comme Gerber et ODB++ en intégrant des informations sur l’empilement, les matériaux, les netlists et l’assemblage dans un seul fichier basé sur XML.

La distinction entre les normes d’acceptabilité (comme l’A-610) et les normes de performance (comme la 6012) est importante. Une carte peut satisfaire à tous les critères visuels IPC-A-610 mais échouer aux tests de fiabilité si elle n’a pas été fabriquée selon la classe IPC-6012 appropriée. Vous avez besoin des deux : la norme de performance garantit que la carte a été construite avec des matériaux et des procédés adéquats, tandis que la norme d’acceptabilité vérifie que l’assemblage a été exécuté correctement.

3. Niveaux de classe IPC : Comprendre les critères d’acceptation

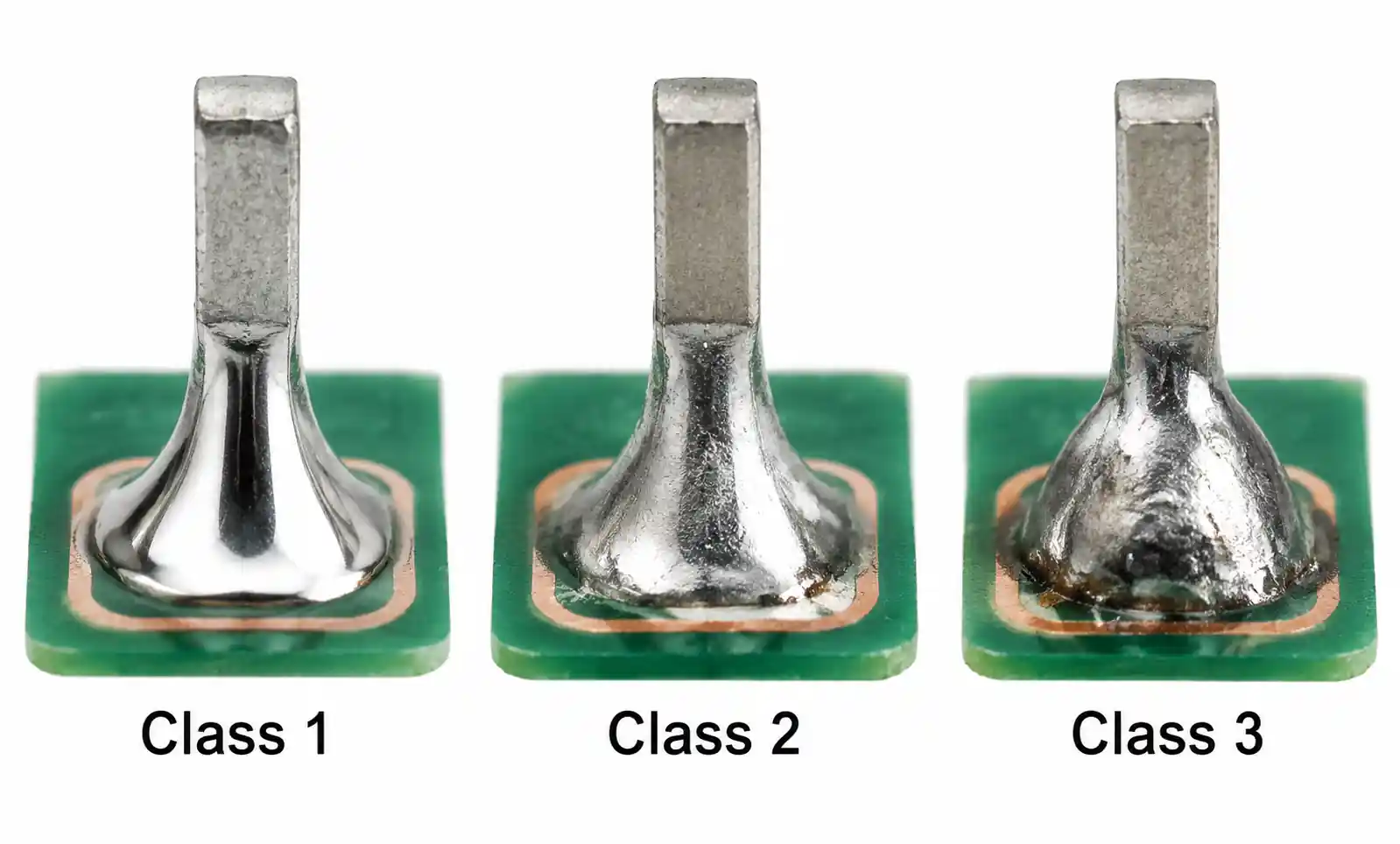

Les normes IPC utilisent un système de classes à trois niveaux qui définit la rigueur des critères d’acceptation. La classe que vous spécifiez impacte directement le rendement de fabrication, le coût et la fiabilité à long terme.

Classe 1 (Produits électroniques généraux) inclut l’électronique grand public et d’autres applications où les imperfections esthétiques sont acceptables et où la condition principale est la fonctionnalité de base. La classe 1 permet de souder des vides jusqu’à 75 % de la surface du joint, permet des surfaces de soudure perturbées ou rugueuses, et accepte un léger désalignement des composants. Ce cours privilégie le débit de fabrication et le coût plutôt que la fiabilité à long terme.

Classe 2 (Produits électroniques dédiés au service) couvre la plupart des appareils électroniques commerciaux et industriels, y compris les ordinateurs, les équipements de télécommunications et les instruments de test. Ces produits exigent une fiabilité supérieure à celle des biens de consommation mais ne font pas face aux conditions extrêmes des applications militaires ou aérospatiales. La classe 2 limite les vides de soudure à 25 % de la surface de joint, nécessite des surfaces de soudure lisses sans texture excessive, et resserre les tolérances de placement des composants. La grande majorité de la fabrication électronique aujourd’hui vise la classe 2.

La classe 3 (produits électroniques haute performance) s’applique aux équipements où la performance continue est critique et les temps d’arrêt sont inacceptables. Cela inclut les dispositifs médicaux, l’avionique aérospatiale, les systèmes militaires et les équipements de sécurité de la vie. La classe 3 permet un minimum de vides dans les soudures, nécessite un excellent mouillage avec formation complète de filet, et spécifie un alignement serré des composants. Les rendements manufacturiers chutent significativement sous les exigences de la classe 3, ce qui entraîne une hausse des prix des pièces.

Voici une comparaison de la façon dont ces cours influencent les critères clés d’acceptation :

Le niveau de la classe se récupère à travers plusieurs normes. Lorsque vous spécifiez la Classe 3 sur un PCB, vous invoquez généralement les exigences de Classe 3 concernant IPC-6012 (performance de la carte), IPC-A-610 (acceptabilité de l’assemblage) et J-STD-001 (processus de soudure). Votre conseil subira davantage de tests de contrainte thermique lors de la qualification, vos assemblages seront inspectés selon des critères plus stricts, et vos processus nécessiteront un contrôle plus strict.

4. Comment sélectionner le bon cours IPC pour votre candidature

Choisir le niveau de classe approprié nécessite de concilier les exigences de fiabilité avec les contraintes de coûts et de calendrier. Surspécifier le niveau de la classe augmente les dépenses sans améliorer la performance du produit, tandis que sous-spécifier crée des risques de fiabilité sur le terrain.

Commencez par évaluer l’environnement opérationnel et les conséquences des échecs. Les produits fonctionnant dans des environnements contrôlés avec un accès facile pour la réparation justifient rarement la classe 3. Une alimentation pour ordinateur de bureau fonctionne dans un bureau à température contrôlée et peut être remplacée en quelques minutes si elle tombe en panne, ce qui rend la classe 2 appropriée. La même alimentation en direction d’un satellite nécessite une classe 3 car la réparation est impossible et la défaillance signifie la perte de mission.

Considérez les conditions de contrainte thermique et mécanique. Les équipements subissant des cycles de température répétés, des chocs ou des vibrations bénéficient de marges de fabrication supplémentaires dans les classes supérieures. Un module capteur qui effectue 500 cycles thermiques par an dans une application sous le capot automobile fait face à des conditions bien plus rudes qu’un thermostat mural, même si les deux sont des produits industriels.

Évaluez vos capacités de chaîne d’approvisionnement. La fabrication de classe 3 nécessite des équipements spécialisés, des inspecteurs formés et des processus documentés. Tous les fabricants sous contrat ne disposent pas des capacités ou certifications pour atteindre la Classe 3, ce qui peut limiter vos options de fournisseurs et allonger les délais de livraison. Si vous spécifiez la Classe 3, vérifiez que vos partenaires de fabrication ont une expérience pertinente et détiennent les certifications appropriées avant de vous engager dans la conception.

Prenez en compte l’impact sur les coûts. Passer de la classe 2 à la classe 3 augmente généralement les coûts des PCB de 20 à 40 % et les coûts d’assemblage de 30 à 60 % en raison de rendements plus faibles, d’inspections plus strictes et de retravaux supplémentaires. Pour une production à faible volume, l’augmentation du coût unitaire pourrait être acceptable. Pour les produits grand public, cela pourrait vous exclure du marché.

En pratique, de nombreux produits utilisent une approche mixte : spécifier la classe 2 pour la plupart des circuits avec des exigences de classe 3 pour les sections critiques pour la sécurité. Une pompe d’infusion médicale pourrait construire la carte d’interface utilisateur en classe 2 tout en nécessitant la classe 3 pour le circuit de contrôle de dose. Cette approche ciblée optimise les coûts tout en garantissant une fiabilité adéquate là où cela compte le plus.

5. Défis et solutions courants en matière de mise en œuvre

Même les équipes expérimentées rencontrent des difficultés lors de la mise en œuvre des normes IPC. Les problèmes les plus fréquents concernent les ambiguïtés d’interprétation, les méthodes de mesure et l’application pratique des critères visuels.

L’interprétation des critères visuels provoque des désaccords persistants entre clients et fournisseurs. IPC-A-610 inclut des photographies de conditions acceptables et inacceptables, mais les assemblages réels se situent souvent quelque part entre les exemples publiés. Les soudures qui paraissent marginales sous grossissement pourraient répondre aux exigences dimensionnelles de la norme, tandis que des joints qui paraissent parfaitement esthétiques pourraient masquer des vides révélés uniquement par inspection aux rayons X.

La solution consiste à établir des procédures d’inspection claires avant le début de la production. Définissez le niveau de grossissement pour l’inspection visuelle, spécifiez quels défauts nécessitent une vérification aux rayons X, et créez des instructions de travail avec vos exemples de produits spécifiques. De nombreuses entreprises développent leurs propres bibliothèques photographiques montrant des conditions limites, avec des décisions accepter/rejeter marquées. Ces documents complémentaires réduisent le jugement subjectif lors de l’inspection.

La répétabilité des mesures devient critique selon les exigences de classe 3 où les fenêtres d’acceptation se resserrent considérablement. La hauteur du filet de soudure, la distance entre composants et les mesures d’espacement des conducteurs peuvent varier selon les inspecteurs ou les équipements d’inspection. Un conseil qui réussit l’inspection le matin peut échouer cet après-midi si le personnel est mesuré par différents membres utilisant différentes techniques.

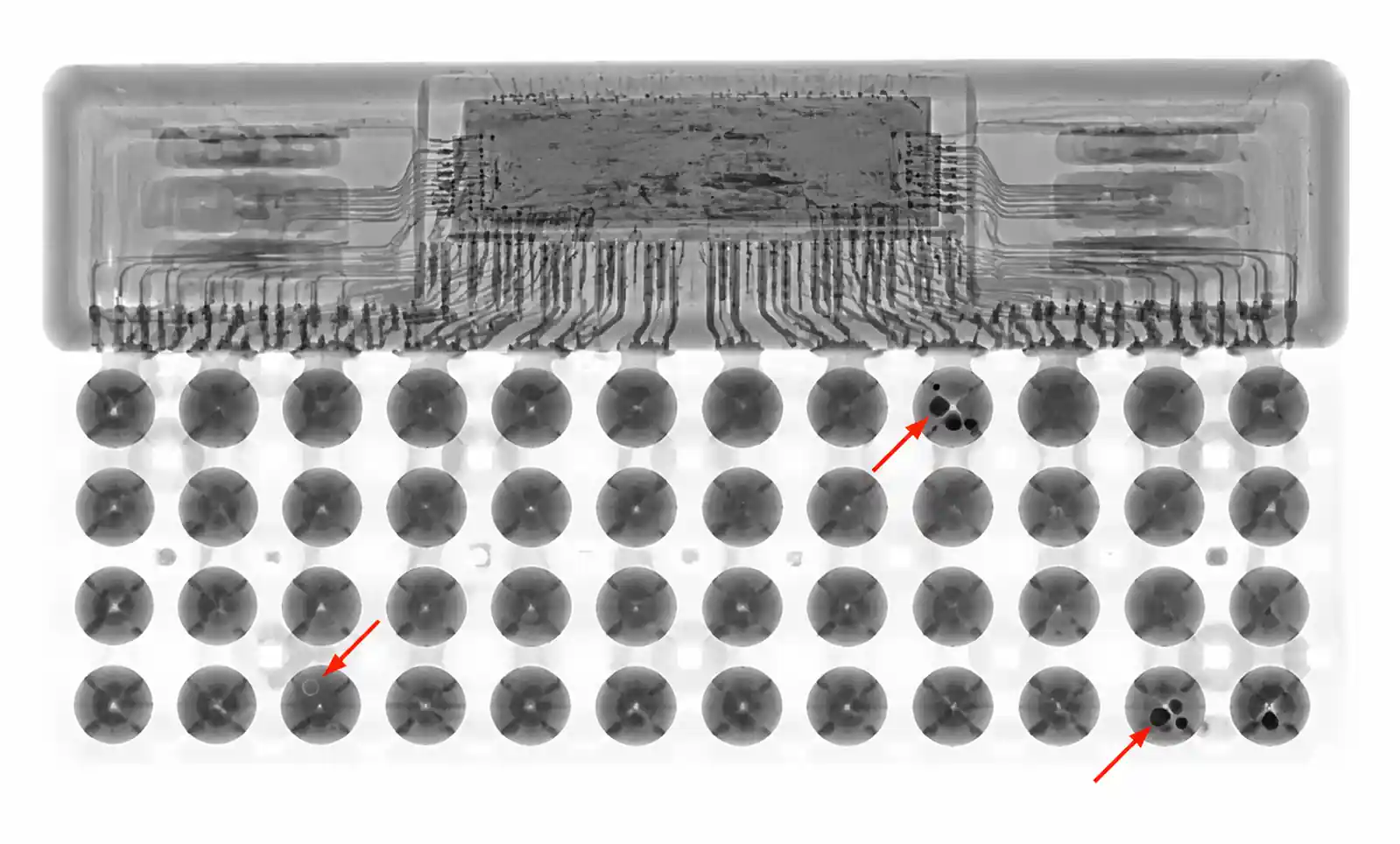

Abordez cela par l’étalonnage et l’analyse des systèmes de mesure. Qualifiez vos outils d’inspection (microscopes, systèmes à rayons X, étriers) à intervalles réguliers. Faites des études R&R de jauge pour quantifier la variation de mesure. Documentez les emplacements et techniques spécifiques de mesure dans vos procédures d’inspection. Pour la production en grande quantité, l’inspection optique automatisée (AOI) fournit une méthodologie de mesure cohérente une fois correctement programmée.

La vérification du contrôle des procédés pose des défis lors de la transition de la fabrication de classe 2 à celle de classe 3. La classe 3 exige des preuves documentées que les procédés restent sous contrôle tout au long de la production. Vous avez besoin de données de profil de refusion, de registres de température des pots de soudure, d’enregistrements d’humidité et de suivi du temps de stockage pour les composants sensibles à l’humidité.

Configurez votre système de qualité pour capturer ces données automatiquement lorsque c’est possible. Les fours à refusion modernes contiennent des données de profil de journal pour chaque carte. Les contrôleurs de potentiomètres de soudure enregistrent la température en continu. Les moniteurs environnementaux suivent l’humidité en temps réel. L’essentiel est d’archiver ces données avec traçabilité vers des numéros de série spécifiques ou des codes de lot afin de pouvoir enquêter sur les défaillances de terrain des mois ou des années plus tard.

Les exigences de formation et de certification surprennent souvent les entreprises. IPC propose des formations formelles et des programmes de certification pour les inspecteurs et les opérateurs travaillant avec ces normes. De nombreux clients exigent désormais des inspecteurs IPC certifiés chez leurs fabricants sous contrat, en particulier pour les produits de classe 3.

Prévoyez le temps et l’argent pour la formation IPC lors de la planification du projet. Un cours typique de certification IPC-A-610 dure de trois à cinq jours et coûte plusieurs milliers de dollars par personne. La recertification est obligatoire tous les deux ans. Intégrez ces coûts de formation continus dans votre budget de fabrication, surtout si vous travaillez avec plusieurs fabricants sous contrat qui ont chacun besoin de personnel formé.

6. Considérations liées à la chaîne d’approvisionnement lors de la spécification des normes IPC

Votre choix des normes IPC et des niveaux de classe influence directement la sélection des fournisseurs, les délais d’exécution et le coût total de possession. Comprendre ces implications de la chaîne d’approvisionnement vous aide à prendre des décisions éclairées concernant les spécifications.

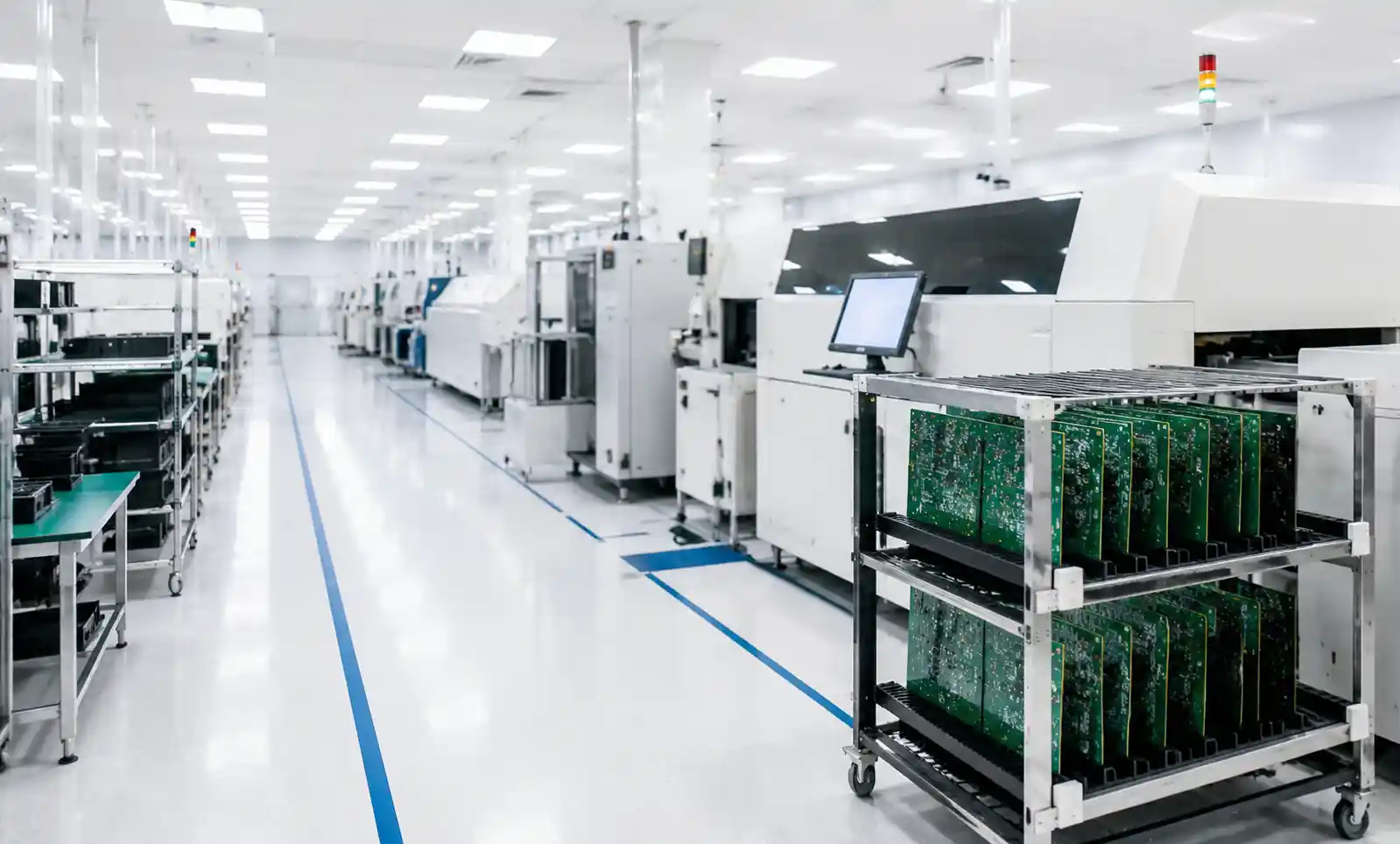

La plupart des fabricants sous contrat soutiennent volontiers la fabrication de Classe 1 et Classe 2, car elles représentent la majeure partie de la production électronique commerciale. Les capacités pour la classe 3 sont plus sélectives. Avant de spécifier la classe 3, vérifiez que vos fabricants ciblés détiennent des certifications pertinentes (AS9100 pour l’aérospatiale, ISO 13485 pour la médecine) et qu’ils ont de l’expérience avec des produits similaires. Demandez des études de cas et des références clients pour des projets comparables de classe 3.

Les délais s’étendent aux niveaux supérieurs. Les cartes de classe 3 nécessitent des tests de qualification supplémentaires avant la sortie en production, ce qui ajoute 2 à 4 semaines aux calendriers de fabrication des PCB. Les délais d’assemblage augmentent en raison de rendements de conduite plus faibles et de taux de retravail plus élevés. Pour l’introduction de nouveaux produits, prévoyez un mois supplémentaire dans votre emploi du temps lorsque vous travaillez en classe 3 plutôt qu’en classe 2.

La sélection des matériaux devient plus limitée sous la Classe 3. Certains stratifiés de PCB qui fonctionnent bien pour la Classe 2 échouent aux tests de cycles thermiques prolongés requis pour la qualification Classe 3 selon l’IPC-6012. Votre fournisseur de PCB pourrait devoir passer à des matériaux à plus haute Tg ou des poids en cuivre plus épais, ce qui augmente le coût et limite potentiellement les options fournisseurs.

L’approvisionnement en composants observe des effets indirects de la spécification de la classe IPC. Les processus d’assemblage de classe 3 peuvent restreindre certains types de paquets difficiles à inspecter ou sujets à des dommages de manipulation. Les BGA ultra-fin avec un pas de boule de <0,5 mm deviennent risqués en classe 3 car l’inspection par rayons X a du mal à résoudre les vides individuels. Certains fabricants évitent ou surfacturent ces packs pour les constructions de Classe 3.

Les exigences en documentation s’adaptent au niveau de la classe. La production de classe 3 génère une paperasse substantielle : rapports de test de qualification, certifications de matériaux, tableaux de contrôle de procédé, dossiers d’inspection et documentation de traçabilité. Prévoyez le temps pour la révision et l’approbation des documents. Établissez des politiques claires de conservation des données, car vous pourriez avoir besoin de cette documentation pour la défense en responsabilité du fait des produits des années après l’expédition.

Les considérations géographiques sont importantes pour les exigences spécialisées en matière de CPI. La capacité de fabrication de classe 3 se concentre dans les régions dotées d’industries aérospatiales, médicales ou de défense. Si vous concevez un produit de classe 3, votre base de fournisseurs peut être limitée à des zones géographiques spécifiques, ce qui affecte les coûts d’expédition, les tarifs et la flexibilité de la chaîne d’approvisionnement.

7. FAQ

Quelle est la différence entre IPC-A-610 et IPC-J-STD-001 ?

IPC-A-610 montre à quoi ressemblent les assemblages acceptables après fabrication, tandis que J-STD-001 précise comment les fabriquer. Considérez l’A-610 comme la norme d’inspection et la J-STD-001 comme la norme de procédé. Vous avez besoin des deux : J-STD-001 pour configurer correctement vos processus de soudure, et A-610 pour vérifier que les résultats respectent les exigences.

Ai-je vraiment besoin de la classe 3 pour les applications automobiles ?

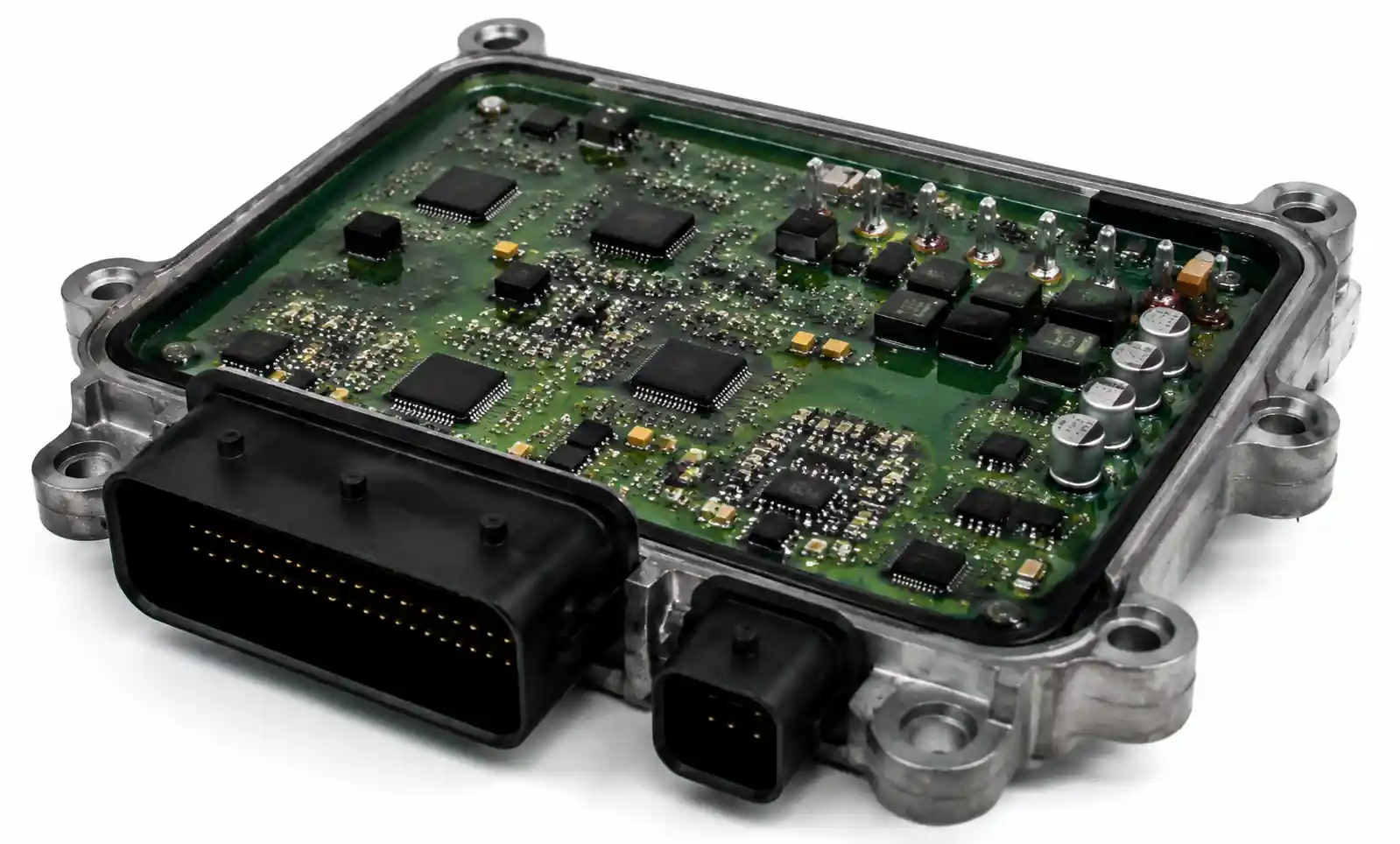

Cela dépend de l’application spécifique et de l’emplacement du véhicule. Les appareils électroniques sous le capot exposés à des températures extrêmes, des vibrations et des produits chimiques agressifs nécessitent généralement une classe 3. L’électronique de cabine en environnement contrôlé fonctionne souvent bien avec la Classe 2. Prenez en compte la portée de cycle thermique, l’accès au service et la critique en matière de sécurité lors de cette décision.

Puis-je mélanger les niveaux de classe IPC dans une seule assemblée ?

Techniquement oui, mais cela complique la fabrication et l’inspection. Vous pouvez spécifier la Classe 3 pour les circuits critiques pour la sécurité tout en permettant la Classe 2 pour les sections non critiques, mais vous devez clairement identifier quelles zones nécessitent quelle classe sur vos plans d’assemblage. La plupart des fabricants préfèrent des niveaux de classe cohérents pour éviter toute confusion lors de l’inspection.

Comment puis-je vérifier que mon fabricant sous contrat respecte réellement les normes IPC ?

Demandez des copies de leurs certifications IPC pour les normes pertinentes. Demandez à voir les certificats de formation de leur personnel d’inspection. Effectuez un audit pré-production pour observer leurs procédures d’inspection. Examinez leur documentation de système qualité pour vérifier que les normes IPC sont intégrées dans les instructions de travail. Pour les projets critiques, envisagez de faire appel à un service d’inspection tiers.

Que se passe-t-il si mon produit échoue aux tests de qualification IPC ?

Vous devrez identifier la cause profonde et mettre en place des actions correctives avant de reprendre la production. Cela peut impliquer de modifier les matériaux, d’ajuster les processus ou de modifier le design. Les tests de requalification suivent le même protocole que la qualification initiale. Prévoyez des temps de contingence dans votre emploi du temps pour les éventuels échecs de qualification, en particulier pour les produits de classe 3.

Les normes IPC sont-elles obligatoires ou volontaires ?

Les normes IPC sont des documents consensuels volontaires de l’industrie, et non des exigences légales. Cependant, de nombreux contrats, spécifications clients et cadres réglementaires font référence aux normes IPC, les rendant effectivement obligatoires pour ces applications. La réglementation des dispositifs médicaux cite souvent les normes IPC comme des normes consensuelles reconnues.

À quelle fréquence les normes IPC se mett-elles à jour ?

Les principales normes sont généralement mises à jour tous les 3 à 5 ans, avec des lettres d’amendement publiées selon les besoins entre les révisions. Vérifiez toujours que vous travaillez sur la révision en cours. Certains clients spécifient d’anciennes révisions dans leurs contrats, ce qui peut poser des problèmes si votre chaîne d’approvisionnement est passée à de nouvelles versions.

8. Conclusion

Les normes IPC fournissent le langage technique commun qui rend la fabrication électronique possible à grande échelle. En établissant des critères clairs et mesurables pour la fabrication et l’assemblage de PCB, ces normes réduisent l’ambiguïté et permettent une qualité cohérente entre différents fournisseurs et régions géographiques.

Pour la plupart des produits commerciaux et industriels, l’IPC-6012 Classe 2 pour les PCB et l’IPC-A-610 Classe 2 pour les assemblages offrent le bon équilibre entre fiabilité et coût. Réservez la classe 3 pour les applications où l’environnement d’exploitation est difficile, l’accès au service est difficile ou les conséquences de défaillance sont graves. Ne surspécifiez pas les niveaux de classe en fonction du prestige perçu ou de préoccupations vagues de fiabilité — l’impact sur le coût est réel et souvent inutile.

Avant de finaliser vos spécifications, assurez-vous que vos partenaires de la chaîne d’approvisionnement disposent des capacités et certifications nécessaires pour répondre à vos besoins. Consultez des rapports d’inspection types de projets similaires. Établir des protocoles de communication clairs pour gérer les conditions limites lors de l’inspection. Le temps investi dans l’alignement avant le début de la production vous évitera des disputes coûteuses et des retards ultérieurs.

Si vous concevez un nouveau produit et avez besoin de conseils sur les normes IPC applicables à votre application, commencez par examiner votre environnement opérationnel, la durée de vie prévue et les conséquences en cas de défaillance. Téléchargez les documents standards pertinents de l’IPC, ou travaillez avec des fabricants sous contrat expérimentés qui peuvent vous conseiller sur les niveaux de cours appropriés en fonction de produits similaires qu’ils ont développés avec succès.
