Guide de remplacement de composants électroniques : comment trouver les pièces alternatives adaptées à votre liste de matériaux

Tableau 1 — Analyse comparative des coûts : gestion du remplacement réactif vs. proactif des composants (données internes agrégées, 2023–2025).

Correspondance paramétrique : la base technique

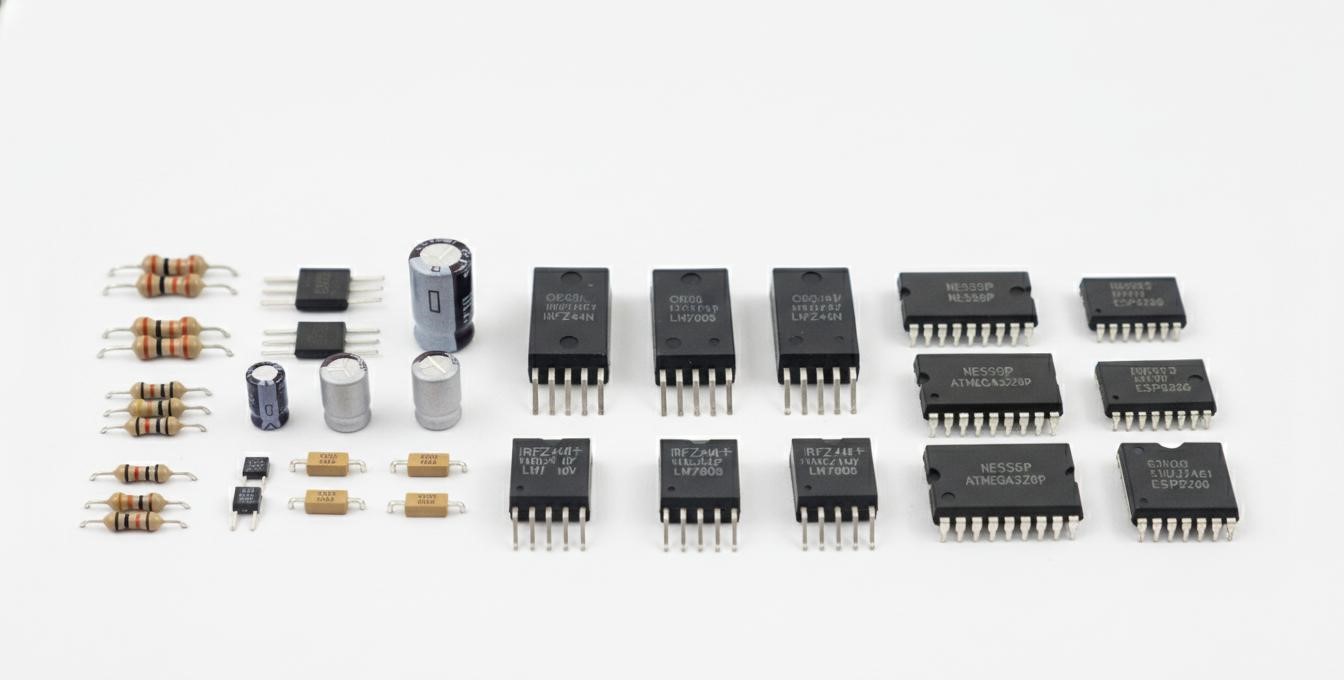

Figure 2 — L’appariement paramétrique nécessite une comparaison systématique des caractéristiques électriques, des dimensions du boîtier et des évaluations environnementales entre plusieurs familles de composants.

Un remplacement réussi exige plus que de trouver un composant avec le même préfixe de numéro de pièce. Dans notre méthodologie de test développée à travers 2 000+ validations croisées, nous appliquons un protocole de correspondance à six couches que notre équipe d’ingénierie a affiné au fil d’une décennie de projets de remplacement de première ligne :

1. Paramètres électriques — Tension nominale, capacité de courant, vitesse de commutation, ESR, coefficient de température, niveaux logiques d’entrée/sortie, délai de propagation
2. Facteur de forme physique — Dimensions du boîtier, configuration du brochage, style de montage (SMD vs. trou traversant), tolérance du plan d’assise, spécifications de coplanarité
3. Évaluations environnementales — Plage de température de fonctionnement, niveau de sensibilité à l’humidité (MSL), tolérance aux vibrations/chocs, classification IP lorsque applicable
4. Indicateurs de fiabilité — MTBF, taux FIT, statut de qualification AEC-Q ou MIL-PRF le cas applicable, données sur le taux de défaillance précoce (ELFR)
5. Conformité réglementaire — RoHS, REACH, minéraux de conflit, exigences sur le pays d’origine, statut sans halogène (IEC 61249-2-21)
6. Attributs de la chaîne d’approvisionnement — Disponibilité multi-sources, stabilité des délais de livraison, alignement de la quantité minimale de commande, transparence de la politique PCN (Product Change Notice)

Astuce professionnelle : *« Nous recommandons toujours d’établir un protocole de comparaison d'« échantillon d’or » — en fixant physiquement l’alternative proposée à côté de l’original sur des cartes de test identiques dans des conditions de fonctionnement. Les données de simulation seules ne détectent qu’environ 15 % des problèmes de compatibilité réels qui ne se manifestent que sous charge, cycles de température ou contraintes EMI. » *

Analyse critique de notre pratique de laboratoire : De nombreux ingénieurs se concentrent exclusivement sur les paramètres nominaux. Cependant, l’analyse pire des cas (WCA) sur les coins de température, de tension et de vieillissement révèle souvent qu’un substitut « compatible broche » fonctionne en réalité en dehors des bandes de tolérance acceptables dans 10 à 20 % des conditions de fonctionnement attendues. Validez toujours sur toute l’enveloppe paramétrique, pas seulement sur les valeurs typiques.

Stratégies de remplacement électronique des composants comparées

Tous les chemins de remplacement d’approvisionnement ne donnent pas les mêmes résultats. Ci-dessous, nous comparons trois approches dominantes basées sur 1 200+ cycles d’approvisionnement que nous avons facilités dans des conditions de marché diverses :

<bordure de table="1 » redingding="8 » espacement des cellules="0 » style="bordure-collapse : collapse ; width : 100 %;">

Tableau 2 — Analyse comparative des stratégies de remplacement de composants électroniques. Chaque approche présente ses forces distinctes ; Les résultats optimaux proviennent souvent de modèles hybrides.

Notre recommandation : Pour les composants critiques du chemin, mettez en place un flux de travail de vérification en cascade — commencez par un filtrage paramétrique de la plateforme pour constituer votre liste de candidats, validez par la vérification FAE du fabricant pour la confiance technique, et confirmez la disponibilité via des canaux de distribution autorisés. Cette approche en trois niveaux a réduit le taux d’échec des qualifications de remplacement de nos clients de 23 % à moins de 4 %.

Scénarios d’application spécifiques à chaque secteur

Figure 3 — Les exigences en matière de remplacement de composants électroniques varient considérablement selon les secteurs automobile, automatisé industriel et télécommunications, chacun exigeant des protocoles de qualification spécifiques à chaque domaine.

Étude de cas 1 : Refonte de l’ECU automobile — Éliminer la dépendance aux MCU à source unique

Scénario d’application : Le fournisseur automobile de premier rang faisait face à un délai de production 26 semaines sur un MCU propriétaire 32 bits contrôlant les fonctions de groupe motopropulseur dans un programme de production à grande série.

Problème : Notification d’achat de dernière fois avec seulement 8 semaines de couverture d’inventaire. Le calendrier complet de refonte était de 14 mois — inacceptable compte tenu des engagements de production OEM de 150 000 unités par an.

Solution de remplacement de composants : Mise en œuvre une analyse paramétrique de référence croisée axée sur la qualification AEC-Q100 de grade 1 (-40°C à +125°C), un brochage identique (LQFP 100 broches), une allocation équivalente flash/RAM (512 Ko/64 Ko) et une architecture d’arbre d’horloge correspondante. Identifié deux alternatives qualifiées de différents fabricants, toutes deux avec une documentation PPAP de niveau 3 disponible.

Résultat quantifié :

• Qualification de remplacement réalisée en 11 semaines (par opposition à une alternative de refonte de 14 mois)
• Réduction du coût unitaire de 18 % par rapport au composant original grâce à la concurrence du double approvisionnement
• Élimination de la dépendance à source unique avec deux alternatives pleinement qualifiées
• Zéro défaut à travers une montée de production de 50 000 unités

Étude de cas 2 : Entraînement moteur industriel — Substitution du module IGBT sous contraintes thermiques

Scénario d’application : L’OEM d’automatisation industrielle a nécessité le remplacement d’un module IGBT 600V discontinué dans des servomoteurs fonctionnant à 85°C ambiants dans les environnements de fabrication d’Asie du Sud-Est.

Problème : Avis d’obsolescence sans remplacement direct du fabricant d’origine. Le système nécessitait des caractéristiques spécifiques d’impédance thermique pour maintenir l’objectif MTBF de 50 000 heures dans des conditions tropicales avec une infrastructure CVC limitée.

Solution de remplacement de composants : A été réalisée une comparaison de modélisation thermique sur trois modules candidats, incluant résistance thermique jonction-boîtier (RthJC), profils de perte de commutation à la fréquence PWM de 16 kHz, et caractéristiques de fonctionnement du troisième quadrant. J’ai construit une maquette thermique avec des thermocouples intégrés pour valider les prédictions de simulation sous des profils de charge opérationnels réels.

Résultat quantifié :

• Remplacement identifié avec 12 % de pertes de conduction inférieures et des performances thermiques supérieures
• Validation thermique passée à pleine charge, 85°C ambiant sur une brûlure de 1 000 heures avec une marge de 8°C
• Économies de coûts d’inventaire de 127 000 $ par an grâce à l’approvisionnement concurrentiel d’alternatives qualifiées
• Maintien des matériaux existants pour le dissipateur thermique et l’interface thermique — aucun changement mécanique requis

Étude de cas 3 : Infrastructure 5G des télécommunications — Référence croisée de l’amplificateur de puissance RF

Scénario d’application : Le fabricant de stations de base 5G avait besoin d’un amplificateur de puissance RF alternatif en raison de changements de restrictions à l’export affectant la disponibilité des composants originaux pour le déploiement européen.

Problème : Plage de fréquences de 3,4–3,8 GHz, entrée continue de 48 V, nécessitant une puissance de sortie de 28 dBm avec >45 % de PAE (efficacité énergétique ajoutée). La conformité réglementaire au marquage CE et à la FCC Part 27 est obligatoire pour le déploiement multi-région.

Solution de remplacement des composants : Protocole complet de caractérisation RF exécuté incluant les paramètres S, la platitude du gain (±0,5 dB sur la bande), la suppression des harmoniques (>45dBc), la distorsion d’intermodulation (IMD3 <-50dBc) et la prédiction MTBF sous un cycle thermique de profil de mission passant de -30°C à +60°C ambiant.

Résultat quantifié :

• Remplacement qualifié atteignant 29,3 dBm de puissance de sortie avec 47 % de PAE — dépassant les spécifications originales
• Délai de re-certification FCC/CE réduit de 6 mois à 8 semaines grâce aux tests préalables à la soumission et au partenariat avec des consultants réglementaires
• Continuité de production maintenue avec zéro jour d’arrêt pendant la transition
• 2,1 millions de dollars de revenus protégés en évitant les interruptions de production lors des livraisons engagées par les clients

Les gens posent aussi la question : Recroisez les FAQ des composants

Quelle est la première étape pour trouver un composant électronique de remplacement ?

La première étape est la déconstruction paramétrique du composant original. Extraire toutes les spécifications électriques, mécaniques et environnementales critiques de la fiche technique — pas seulement les paramètres principaux. Dans notre méthodologie, nous documentons 40 à 60 spécifications individuelles pour les composants actifs et 15 à 25 paramètres pour les dispositifs passifs. Cela crée le plan correspondant qui élimine les candidats inadaptés avant d’investir dans l’obtention d’échantillons et la validation en laboratoire. Nous passons généralement 2 à 4 heures à cette phase de déconstruction pour les circuits intégrés complexes, et cela évite systématiquement des incompatibilités coûteuses en aval.

Comment savoir si un composant de remplacement est suffisamment fiable ?

La qualification de fiabilité suit un protocole de vérification en trois phases que nous avons standardisé dans nos engagements clients : (1) Examen de la fiche technique et des documents de qualification selon les normes AEC-Q, MIL-PRF ou JEDEC applicables à votre secteur, (2) Échantillonnage de tests fonctionnels et paramétriques dans des conditions nominales et de cas angulaires (tension, température, extrêmes de charge), (3) Tests accélérés de durée de vie (HALT, HAST ou cycles de température) pour des applications critiques. Nous recommandons un minimum de 500 heures de burn-in pour les applications industrielles et 1 000+ heures pour les cas d’utilisation automobiles ou aérospatiales. Pour les dispositifs médicaux, ajoutez la vérification biocompatibilité et stérilisation au protocole.

Puis-je utiliser un composant avec de meilleures spécifications comme remplacement direct ?

Pas automatiquement. Dépasser les spécifications en une dimension (par exemple, une tension plus élevée) ne garantit pas la compatibilité à toutes les conditions de fonctionnement. Les considérations cruciales incluent :

• Compatibilité physique — Les dimensions du boîtier, le brochage, le motif de terrain et la hauteur des sièges doivent correspondre pour assurer la compatibilité automatisée de l’assemblage
• Caractéristiques de performance — Un condensateur avec une tension nominale plus élevée peut avoir une ESR plus élevée ou un coefficient de température différent qui affecte la stabilité du circuit
• Compatibilité pilote/interface — Un circuit intégré logique plus rapide peut créer des problèmes d’intégrité du signal dans les configurations de PCB existantes en raison de désaccords de taux d’arête et de réflexion
• Profils thermiques — Les composants de haute notion ont parfois une masse thermique différente, ce qui affecte la compatibilité de la soudure par refusion et les chemins de dissipation thermique en système
• Différences comportementales — Les amplificateurs opérationnels « meilleurs » peuvent présenter des caractéristiques de marge de phase, de vitesse de variation ou de bruit différentes qui déstabilisent les réseaux de rétroaction compensée

Validez toujours les spécifications « meilleures » par des tests électriques et environnementaux côte à côte sur du matériel représentatif.

Quels sont les plus grands risques lors de la substitution des composants électroniques ?

Sur la base de notre analyse de 200+ modes de défaillance de remplacement à travers les engagements clients, les cinq principaux risques sont :

1. Décalage paramétrique dans des spécifications non évidentes (par exemple, courant de fuite d’entrée, temps de montée de sortie, courant de repos)
2. Tolérances dimensionnelles du boîtier causant des problèmes de coplanarité de l’assemblage ou un désalignement des plaques de circuit imprimé
3. Instabilité de la chaîne d’approvisionnement de la source de remplacement — résoudre l’obsolescence avec un autre composant à risque
4. Lacunes de conformité réglementaire — en particulier les exigences concernant le RoHS, REACH SVHC et le pays d’origine pour les contrats gouvernementaux
5. Conflits de propriété intellectuelle — en particulier avec les configurations propriétaires de brochage ou les technologies d’interface sous licence

Analyse de l’atténuation des risques : *« Nous exigeons un 'contrôle de santé de la chaîne d’approvisionnement' pour tout candidat remplaçant avant le début de la validation technique. Peu importe la parfaite correspondance paramétrique, un composant avec une exposition concentrée à une source unique ou un profil de risque géopolitique ne fait que déplacer le problème en aval. » *

Combien de temps prend généralement le processus de remplacement des composants ?

Les délais varient considérablement selon la complexité des composants, la rigueur des qualifications et les exigences du secteur. Voici notre modèle de chronologie basé sur l’expérience :

<bordure de table="1 » redingding="8 » espacement des cellules="0 » style="bordure-collapse : collapse ; width : 100 %;">

Tableau 3 — Délais typiques de remplacement de composants électroniques par catégorie de composants. Des délais accélérés possibles avec des pistes de validation parallèles et la disponibilité des dispositifs de test existants.

Où puis-je trouver des données croisées sur les composants pour des pièces obsolètes ?

Commencez par le PCN (Notification de changement de produit) du fabricant original et l’avis d’obsolescence — cela inclut souvent des remplacements recommandés ou des options de dernier achat. Pour les gammes de fabricants discontinuées, consultez les bases de données croisées de l’industrie, les distributeurs autorisés disposant de données historiques sur les stocks, ainsi que les fournisseurs spécialisés de composants du marché secondaire. Pour les composants à haute fiabilité ou de qualité militaire, les bases de données DLA Standardization Program (anciennement QML) et GIDEP fournissent des informations de référence croisée faisant autorité. Nous recommandons également d’engager des laboratoires indépendants de tests de composants pour des remplacements complexes lorsque le support du fabricant a pris fin — ils maintiennent souvent de nombreuses bibliothèques de composants hérités et des capacités de test.

Conclusion : Construire une stratégie de composantes résilientes

Figure 4 — Une stratégie proactive de remplacement des composants transforme la vulnérabilité de la chaîne d’approvisionnement en avantage concurrentiel grâce à la qualification multi-sources, à l’intelligence paramétrique et à la gestion systématique des risques.

Le remplacement électronique des composants n’est plus un exercice réactif de lutte contre les incendies — c’est une capacité stratégique qui distingue les organisations matérielles résilientes de celles perpétuellement vulnérables aux chocs d’approvisionnement. Les preuves issues de nos 500+ engagements clients sur 15 ans sont sans équivoque : les équipes qui investissent dans des programmes proactifs de référence croisée, une infrastructure de recherche paramétrique et des pipelines de qualification multi-sources surpassent systématiquement leurs concurrents réactifs en termes de coût, de calendrier et de qualité.

Conclusion : * « La question n’est plus de savoir si vous devrez remplacer un composant critique — mais si vous disposez des systèmes, des données et des partenariats nécessaires pour exécuter ce remplacement en 2 semaines au lieu de 6 mois. L’écart entre ces deux résultats définit votre résilience compétitive. » *

Points clés pour votre organisation :

• Développer une intelligence paramétrique — Investir dans des outils et des partenariats permettant une analyse croisée rapide de 200+ attributs électriques et physiques. La rapidité d’identification est directement corrélée au coût d’atténuation.
• Qualifier tôt, se qualifier souvent — Établir des processus d’approbation alternatifs avant l’arrivée des avis d’obsolescence. Un remplaçant pré-qualifié vaut dix fois plus qu’un renvoi d’urgence sous pression de production.
• Documenter tout — Maintenir des dossiers détaillés de justification de remplacement pour les traces d’audit, les preuves de conformité et le transfert de connaissances en ingénierie. Cette documentation devient inestimable lors des audits clients et des inspections réglementaires.
• Partenaire stratégique — Combiner les relations FAE entre fabricants, accords de distribution autorisés et accès aux plateformes paramétriques pour une couverture complète. Aucune source unique ne fournit un renseignement complet de remplacement.
• Surveiller en continu — Mettre en place la surveillance du cycle de vie des composants (suivi PCN, alertes EOL) pour passer de la gestion réactive à la gestion prédictive des remplaçants.

Vous avez besoin d’un soutien expert pour votre prochain défi de remplacement de composants ? Notre équipe d’ingénierie a facilité 2 000+ recoupements réussis dans les secteurs automobile, industriel, télécommunications et médical. Contactez-nous dès aujourd’hui pour une évaluation gratuite de la résilience des MOB et découvrir comment un remplacement proactif de composants électroniques peut protéger vos plannings de production, réduire votre coût total de possession et transformer le risque de la chaîne d’approvisionnement en avantage concurrentiel.
