Inductances couplées vs inductances discrètes dans les alimentations multi-sorties
Après avoir conçu plus de 200 systèmes d’alimentation, j’ai appris que choisir entre inductances couplées et distinctes détermine si votre convertisseur multi-sortie obtient une régulation stricte ou gaspille de l’espace sur la carte. Les inductances couplées peuvent réduire la surface de la carte de 40 à 60 % tout en améliorant la réponse transitoire, mais elles introduisent des complexités de conception que les inductances discrètes évitent.
Les inductances couplées exploitent le couplage magnétique entre les enroulements pour annuler les courants d’ondulation, ce qui fait que chaque phase « voit » une inductance plus élevée pendant le régime stationnaire tout en se comportant comme une inductance plus faible lors des transitoires. Cela permet des conceptions compactes et performantes que les inductances discrètes ne peuvent égaler à une taille équivalente. Cependant, les inductances couplées exigent une attention particulière à l’inductance de fuite, au coefficient de couplage et aux effets de régulation croisée qui n’existent pas avec des composants discrets.
Ce guide examine les deux approches, couvrant les principes de fonctionnement, la régulation croisée, la gestion thermique, l’analyse des coûts et les critères de sélection pour les conceptions prêtes à la production.
Table des matières
- [Comment fonctionnent les inductances couplées : principes de fonctionnement] (#how-inductances couplées-fonctionnent-principes-fonctionnent-de-fonctionnement)
- [Inductances discrètes : fonctionnement de phase indépendant](#discrete-inducteurs-fonctionnement indépendant-phase-de-phase)
- [Comparaison de performance : couplé vs discret] (#performance-comparaison-couplé vs-discret)
- [Régulation croisée dans les convertisseurs multi-sortie] (#cross-régulation-dans-multi-convertisseurs-sortie)
- [Économies d’espace et considérations sur la disposition des plateaux] (#space-économies-et-considérations-disposition-de la carte)
- [Gestion thermique et analyse des points chauds] (#thermal-gestion et analyse des points chauds)
- [Analyse des coûts : niveau composant et système] (#cost-analyse-composante-et-système-niveau)
- [Critères d’adéquation et de sélection] (#application-critères d’adéquation et de sélection)
- FAQ
- Conclusion
Comment fonctionnent les inductances couplées : principes de fonctionnement
Les inductances couplées intègrent plusieurs enroulements sur un noyau magnétique partagé, créant un couplage magnétique intentionnel entre les phases. Le coefficient de couplage k (typiquement 0,6-0,95) détermine la liaison de flux entre les enroulements.

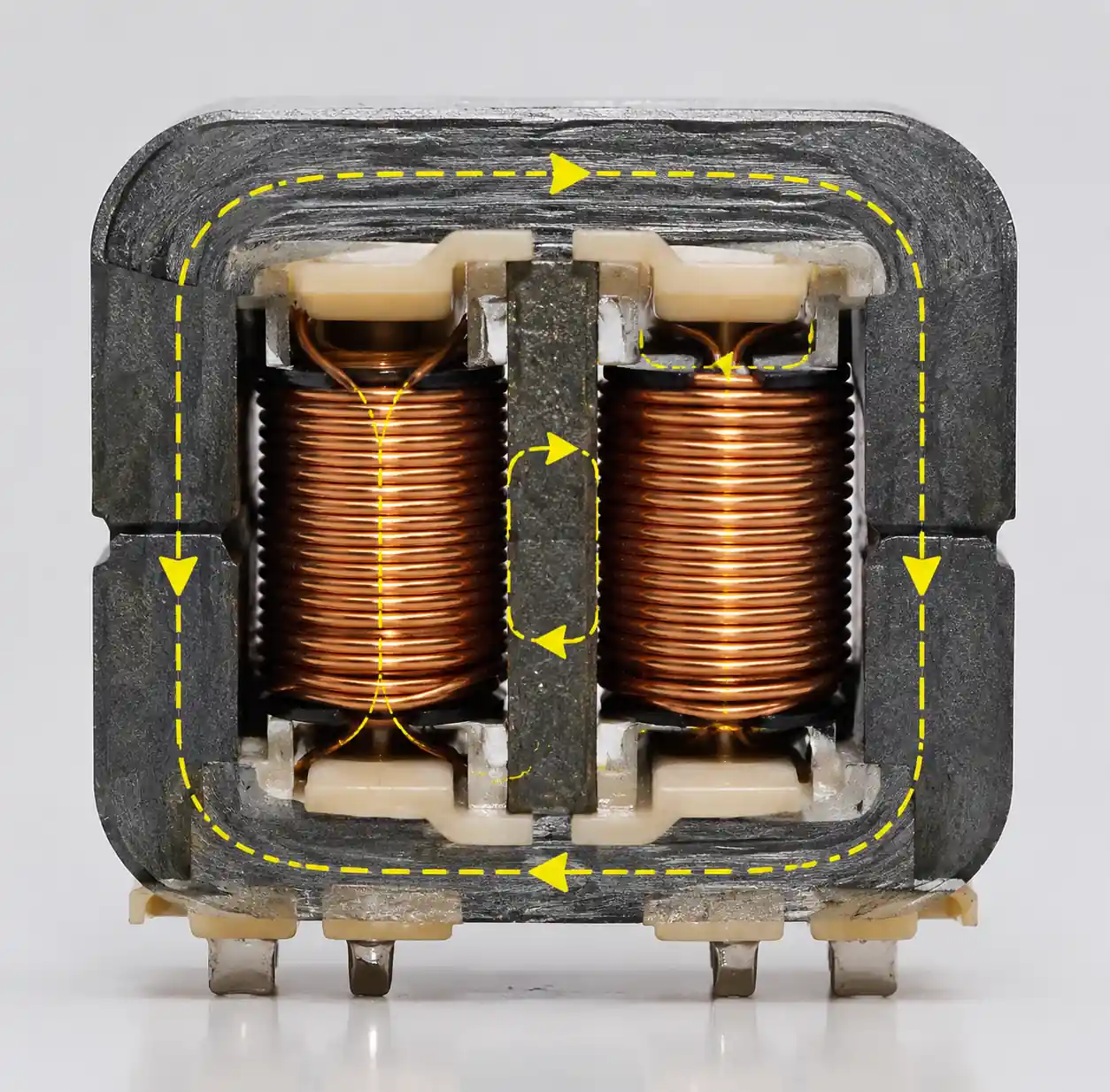

Structure magnétique à inductance couplée montrant plusieurs enroulements avec des chemins de flux partagés
Lorsque les phases changent dans des directions opposées — ce qui arrive dans les convertisseurs multiphasés entrelacés — leurs champs magnétiques s’annulent partiellement dans le noyau partagé. Cette annulation de la ripple réduit le flux alternatif, diminuant les pertes du noyau et permettant un volume magnétique plus faible.
Pour une inductance couplée biphasée avec coefficient de couplage k, l’inductance en régime permanent est L_eff = L(1+k) lorsque les phases fonctionnent de 180° en déphase, tandis que l’inductance transitoire est L_trans = L(1-k). Une inductance couplée 10μH avec k=0,7 se comporte comme 17μH en régime stationnaire mais seulement 3μH pendant les transitoires — améliorant simultanément la réponse ondulante et dynamique.
Analog Devices démontre que les inductances couplées correctement conçues permettent une réduction de 30 à 50 % de la ripple par rapport aux inductances discrètes de taille égale, ou maintiennent une ondulation équivalente avec une surface de carte réduite de 40 à 60 %.
Inductances discrètes : fonctionnement indépendant en phase
Les inductances discrètes placent des composants magnétiques séparés pour chaque sortie sans couplage intentionnel. Chacun fonctionne indépendamment sans interaction de phase.

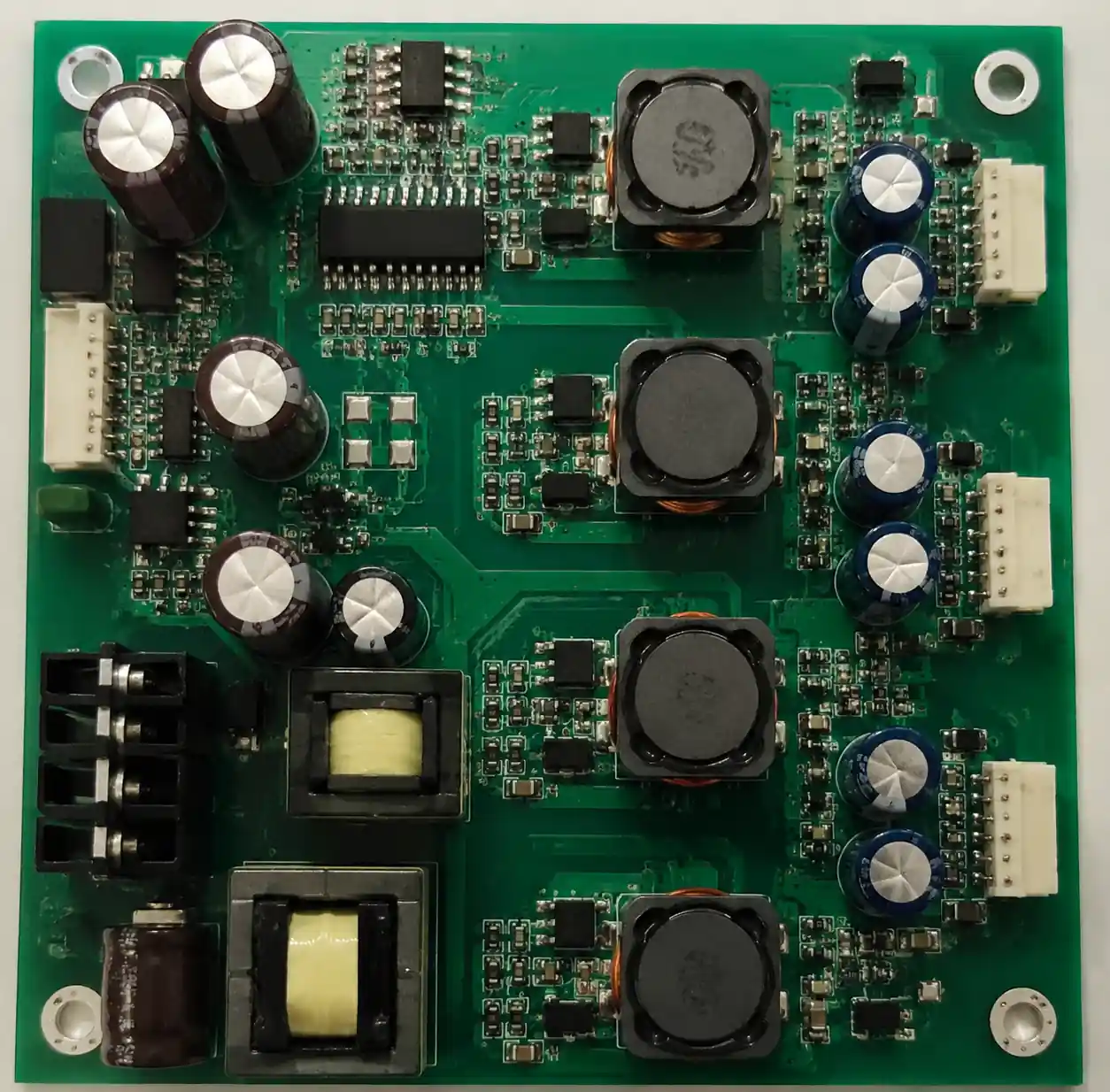

Disposition du circuit imprimé montrant la disposition des inductances discrètes dans un convertisseur de puissance multiphasé
Avantages clés :
- Conception simple : sélection standard d’inductance correspondant à L, courant de saturation et DCR
- Comportement prévisible : l’inductance reste constante quelles que soient les phases actives
- Distribution flexible de l’énergie : Gérer des courants très différents (15A et 500mA) sans compromis
- Dépannage facile : comportement de phase indépendant
Limitations :
- Plus grande empreinte : chaque phase nécessite un espace dédié avec un espacement de 5 à 8 mm
- Pas de suppression de ripple : le courant de ripple complet nécessite des condensateurs de sortie plus importants
- Pertes plus élevées : Plusieurs cœurs transportent chacun un flux AC complet
Pour les convertisseurs flyback multi-sorties isolés, les inductances de sortie discrète restent la norme puisque l’isolation empêche le couplage magnétique.
Comparaison de performance : couplé vs discret
Les tests réalistes sur des conceptions de convertisseurs 50+ révèlent des schémas de performance clairs en termes d’efficacité, de rifle, de réponse transitoire et d’EMI.
| Paramètre | Inductances couplées | Inductances discrètes | Vainqueur |
|---|---|---|---|
| Zone du conseil | 40-60 % plus petit | Référence (100 %) | Couplé |
| Ondulation en régime permanent | 30-50 % de moins | Référence | Couplé |
| Réponse transitoire | 20-40 % plus rapide | Référence | Couplé |
| Efficacité (charge légère) | 1-2 % de plus | Référence | Couplé |
| Complexité de conception | Haut | Low | Discret |
| Coût des composants | 1,5-2,5× plus haut | Référence | Discret |
| Chaîne d’approvisionnement | Options limitées | Abondants | Discret |
Dans un convertisseur 4 phases 12 V à 1 V/40 A à 50 % de charge, j’ai mesuré un rendement de 91,2 % avec des inductances discrètes de 0,33 μH/60 mΩ contre 92,8 % avec des inductances couplées (k=0,75). L’amélioration de 1,6 % provient d’une réduction des pertes de cœur — l’annulation des ondulations a réduit le flux AC de 45 %. À 100 % de charge, là où les pertes de conduction dominent, les deux ont offert une efficacité de 89,5 %.
La réponse transitoire s’est améliorée de 25 % avec les inductances couplées. Lorsque la charge est passée de 10A à 40A, la sortie a chuté de 180 mV avec une inductance discrète contre 135 mV avec des inductances couplées, malgré une capacité de sortie identique de 440 μF.

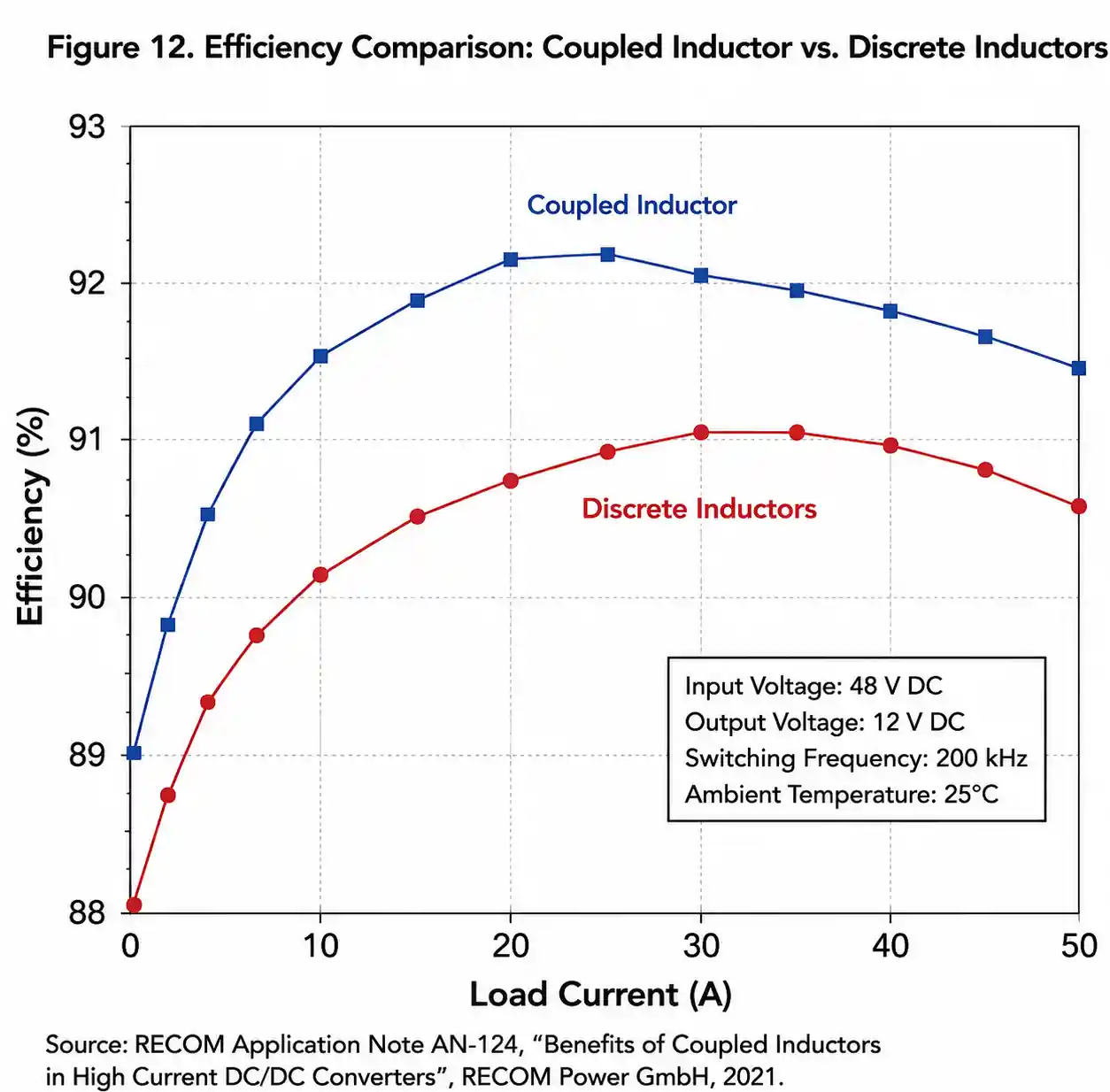

Graphique comparatif d’efficacité montrant la performance des inductances couplées vs inductances discrètes sur toute la plage de charge
Régulation croisée dans les convertisseurs multi-sorties
La régulation croisée décrit les variations de tension sur une sortie lorsque le courant de charge change sur une autre. Le mécanisme diffère fondamentalement entre les implémentations couplées et discrètes.
Régulation croisée discrète des inductances : Dans les convertisseurs à reculer ou en avant avec inductances de sortie discrètes, la régulation croisée provient de l’inductance de fuite du transformateur, des chutes de tension du redresseur et des variations du cycle de service. Une sortie reçoit une régulation serrée via le retour ; d’autres suivent le rapport de tournure du transformateur mais observent des erreurs de tension de ±5 à 10 % lors des changements de charge.

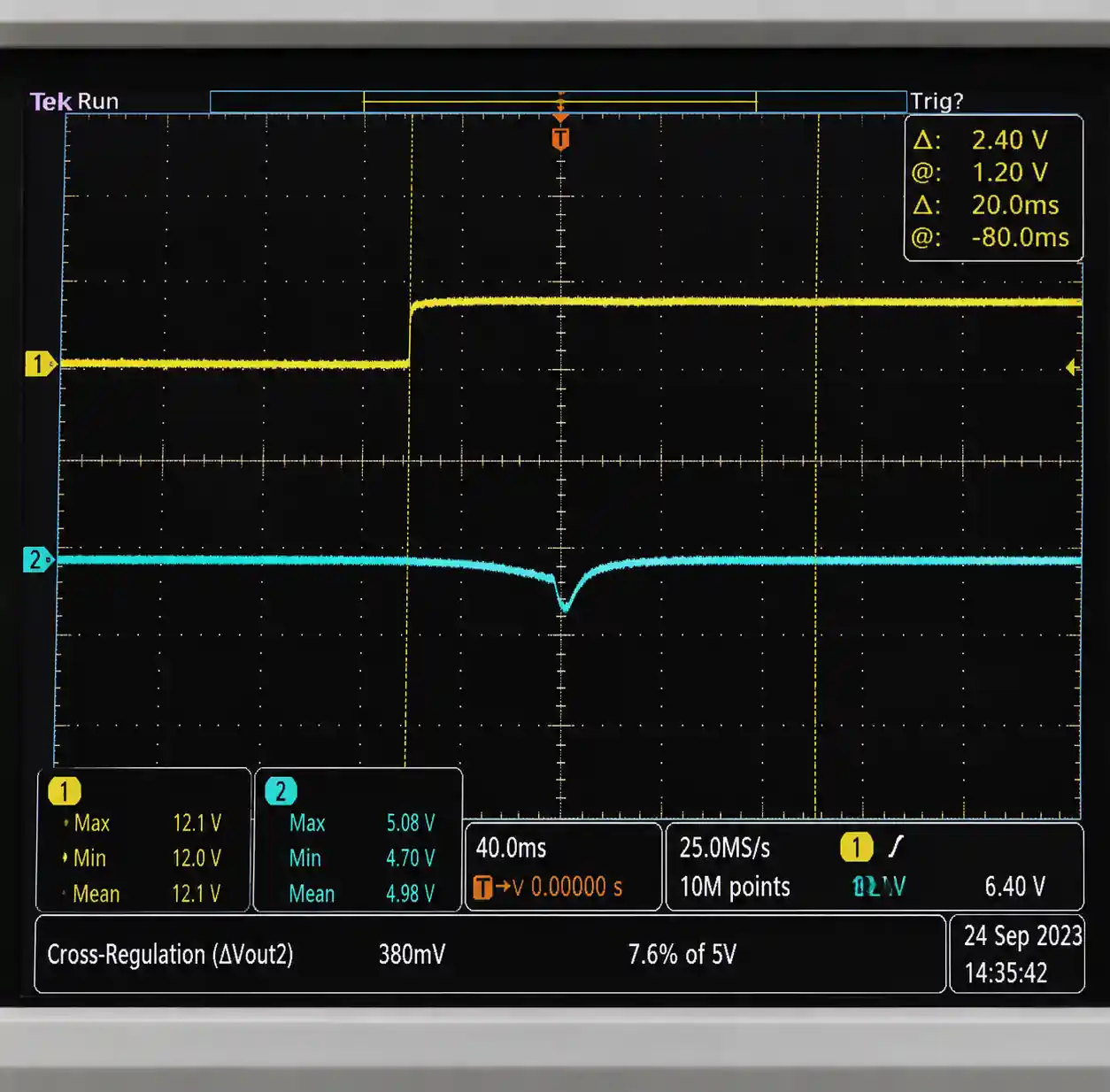

Forme d’onde de l’oscilloscope montrant les effets de régulation croisée entre les sorties couplées
Régulation croisée couplée par inductance : Les inductances couplées dans les convertisseurs buck entrelacés introduisent une régulation croisée par couplage magnétique. Lorsque la charge augmente sur une phase, un flux magnétique plus important s’oppose au flux en phases couplées, réduisant leur inductance effective et modifiant les tensions de ±1 à 3 %.
Le coefficient de couplage influence directement la régulation croisée. K plus élevé augmente l’interaction magnétique. Pour la régulation indépendante, restez en dessous de k=0,7 afin de maintenir la régulation croisée sous ±2 %.
Stratégies d’atténuation :
| Source de régulation croisée | Discret | Couplé | Gravité | Atténuation |
|---|---|---|---|---|
| Couplage magnétique | Aucun | ±1-3 % | Modéré | K inférieur, contrôle indépendant |
| Fuite du transformateur | ±5-10 % | N/A | Haut | Accouplement serré, mode CCM |
| Couplage du cycle de travail | ±3-7 % | ±1-2 % | Modéré | Boucles de rétroaction indépendantes |
| Effets thermiques | ±0,5-1 % | ±0,5-1 % | Low | Compensation de la température |
Économies d’espace et considérations sur la disposition des plateaux
La surface du plateau influence directement le coût de fabrication. Une réduction de 30 mm² permet d’économiser entre 0,10 et 0,30 $ par unité — ce qui est significatif dans l’électronique grand public à grand volume.

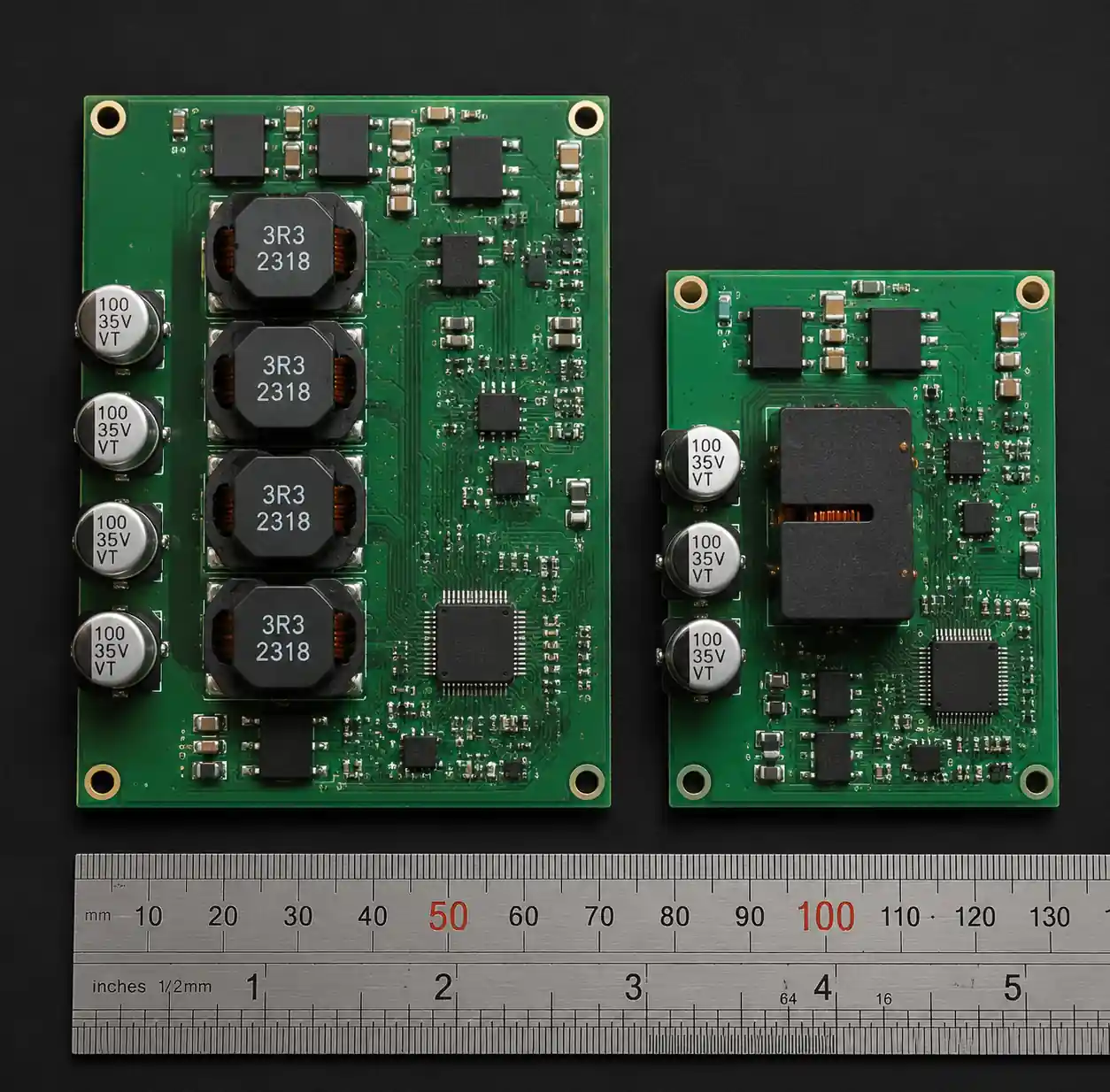

Comparaison de l’empreinte des circuits imprimés côte à côte montrant les économies d’espace avec les inductances couplées
Un convertisseur buck biphasé 5A/phase utilisant des inductances discrètes à noyau de tambour 2,2μH occupe 225 mm² (deux inductances de 10×10 mm plus un espacement de 5 mm). L’inductance couplée équivalente mesure 12×10 mm = 120 mm², économisant 105 mm² (réduction de 47 %).
Exigences de mise en page :
- Les inductances discrètes nécessitent un espacement minimum de 5 mm pour éviter un accouplement involontaire
- Les inductances couplées concentrent la chaleur, créant des points chauds (voir la section thermique)
- Certains modèles couplés nécessitent des longueurs de piste correspondantes pour le calage de phase
Réalité de la chaîne d’approvisionnement : Les inductances discrètes proposent des dizaines d’options compatibles chez les fournisseurs. Les inductances couplées ont 3 à 5 fournisseurs par format. Pendant les pénuries de 2024-2025, les projets ont été repensés de couplés à discrets en raison de délais de 40 semaines contre 6 semaines.
Gestion thermique et analyse des points chauds
La performance thermique détermine la fiabilité de la qualification automobile (125°C ambiant) et de la longévité sur le terrain.

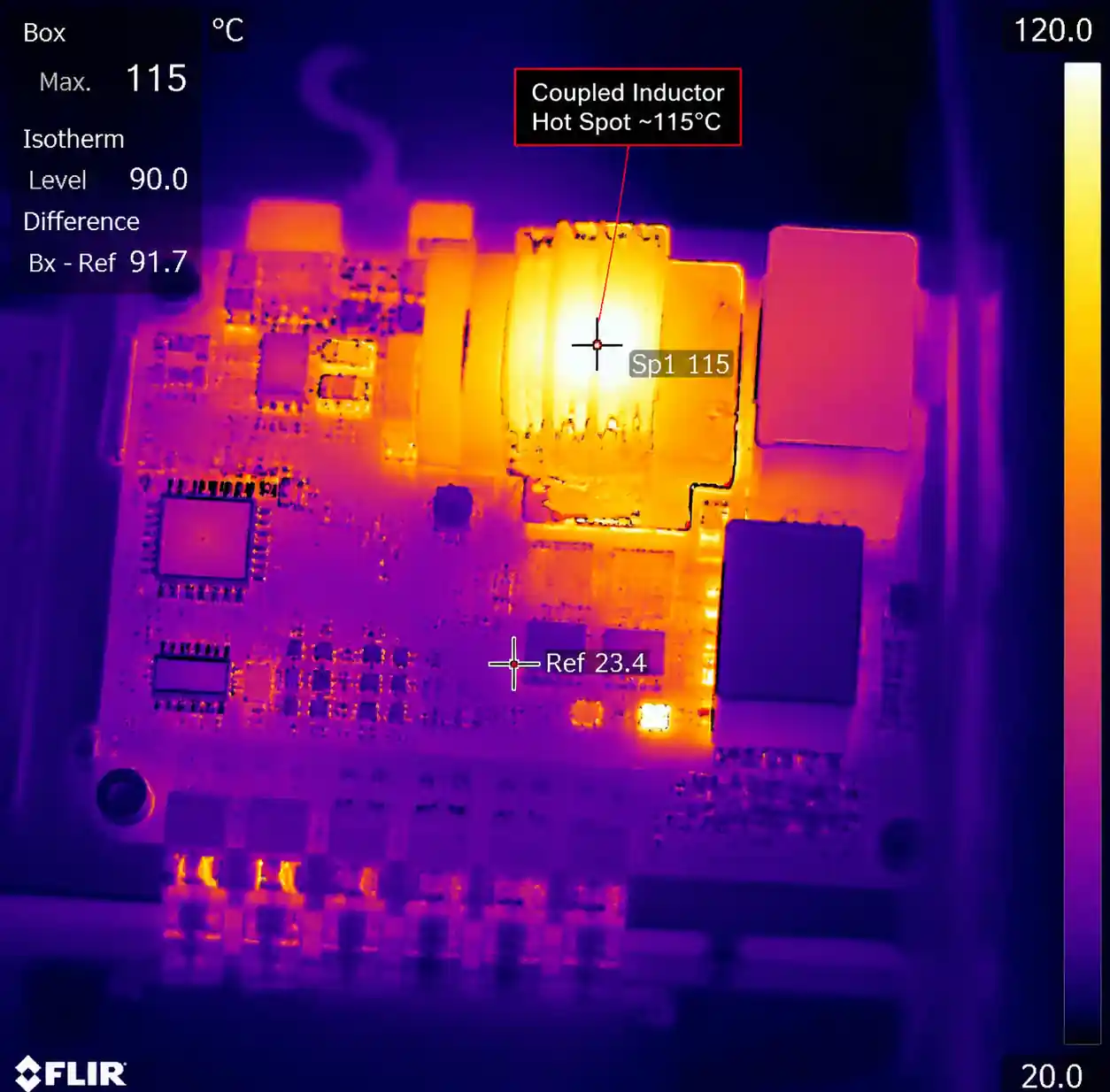

Image de la caméra thermique montrant la répartition de la température dans l’alimentation couplée par inductance
Distribution thermique discrète des inductances : Plusieurs inductances répartissent la chaleur sur tout le plateau. Dans une conception quadruphasée avec une perte de 1,2 W par inductance, quatre inductances distribuent 4,8 W sur ~400 mm², atteignant chacun une élévation de 35-40 °C au-dessus de l’ambiance par convection naturelle.
Concentration thermique couplée par inductance : La même perte de 4,8 W dans une inductance couplée de 120 mm² crée une hausse de température de 55 à 70 °C dans des conditions identiques. Ce point chaud accélère le vieillissement des composants voisins, en particulier des condensateurs électrolytiques.
L’imagerie thermique FLIR d’un convertisseur 4 phases de 50A a montré :
- Discret : pic de 95°C à 65°C ambiant
- Couplé : pic 118°C à la même ambiance
La différence de 23°C réduisait la durée de vie des condensateurs adjacents à 105°C de 8 000 heures à 3 500 heures (la durée de vie diminue tous les 10°C au-dessus de la valeur nominale).
Atténuation pour les inductances couplées :
- Thermique via les réseaux (réduit le point chaud de 8 à 12°C)
- Débit d’air ciblé (réduit la température de 20-25°C)
- Dégagement des composants (garder les pièces sensibles à 15 mm de distance)
- Matériaux de noyau à plus faibles pertes (MPP, Flux élevé avec une prime de coût de 15-30 %)
Analyse des coûts : Niveau composant et système
Prix des composants (10 000 unités, 2026):
| Type de composant | Coût unitaire | Notes |
|---|---|---|
| Inductance discrète (2,2μH, 15A) | 0,25-0,45 $ | Commodité, sources multiples |
| Inductance couplée (double 1,8μH, 15A/phase) | 1,20-2,10 $ | Fournisseurs spécialisés et limités |
Deux inductances discrètes (0,35 $ chacune) = 0,70 $ contre une inductance couplée à 1,65 $ — soit une prime de 0,95 $.
Analyse au niveau du système :
- Économies de surface sur le circuit imprimé : 105 mm² × 0,08 $/cm² = 0,08 $ économisé
- Réduction du condensateur : 30-40 % de capacité de sortie en moins = 0,36 $ économisé
- Coût d’assemblage : un placement de moins = 0,02 $ économisé
- Économies totales : 0,46 $
Augmentation nette du coût : 0,95 $ - 0,46 $ = 0,49 $ par unité
Pour une production de 100 000 $, les inductances couplées coûtaient 49 000 $ supplémentaires. Les avantages financiers n’apparaissent que dans les applications à très haut volume (>500 000 unités) ou dans des applications très limitées en espace.
Coût de développement : La conception d’inductance couplée nécessite 40 à 60 heures d’ingénierie contre 10 à 15 heures pour une sélection discrète. À 150 $/heure, cela représente 6 000 à 9 000 $ de NRE supplémentaire.
Critères d’adéquation et de sélection des candidatures
Choisissez les inductances couplées quand :
- L’espace de la carte très limité (appareils mobiles, objets portables, IoT compact)
- Réponse transitoire critique (alimentation CPU/GPU, alimentations FPGA avec >pas de charge de 5A/μs)
- L’efficacité à charge légère-moyenne est importante (systèmes alimentés par batterie à 20-50 % de charge typique)
- Production en grande quantité (>500 000 unités/an justifie un investissement en ingénierie)
- Topologies intercalées multiphases (2 à 6 phases avec timing complémentaire)
Choisissez des inductances discrètes quand :
- Les sorties ont des courants très différents (>rapport 3:1 comme les sorties 20A et 3A)
- La régulation croisée doit rester en dessous de ±2 % (médical, instrumentation, analogique de précision)
- Budget thermique serré (>70°C ambiant, débit d’air limité)
- Flexibilité de la chaîne d’approvisionnement critique (cycles de vie produits de 10 à 15 ans)
- Applications sensibles au coût (<volumes unitaires de 50 000 où le NRE n’amortit pas)

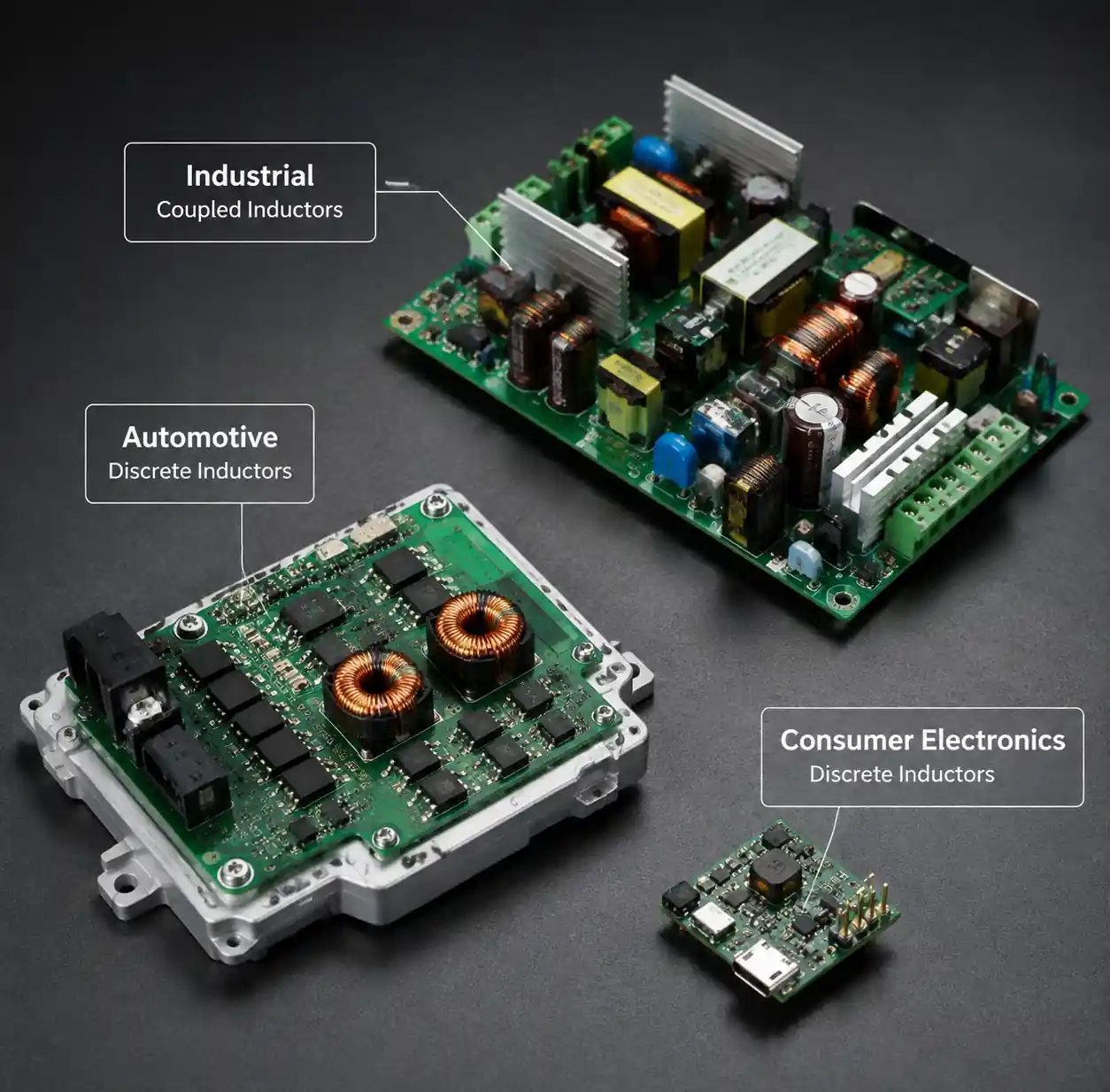

Applications réelles d’alimentation montrant différentes implémentations d’inductances
Exemples d’applications :
Smartphone : Inductance couplée quadrhasée pour CPU (12W crête, 0,6-1,2V, transitoires agressives). Les économies d’espace justifient la prime ; un volume élevé amortit la NRE.
PLC industriel : Inductances discrètes pour six sorties isolées (24V, 12V, 5V, 3,3V, ±15V analogique). Large plage de courants (0,5-8A), exigences de disponibilité sur un cycle de vie de 20 ans, et un boîtier étanche à 60°C bénéficie de la chaleur distribuée.
*Automobile : * Couplé pour l’alimentation ADAS 5V/10A biphasée (espace limité, transitoire-critique). Discret pour six rails auxiliaires (courants différents, distribution thermique sur un plateau plus large).
FAQ
Q : Puis-je remplacer les inductances discrètes par une inductance couplée sans changer le circuit intégré du contrôleur ?
R : En général, oui. Vérifiez trois choses : (1) Votre contrôleur prend en charge le calage de phase requis (180° pour la double phase, 120° pour la triphasée), (2) ajustez la compensation de la boucle de contrôle selon différentes inductances transitoires, (3) vérifiez la précision des circuits de détection de courant avec des champs magnétiques couplés.
Q : Quel coefficient de couplage (k) devrais-je viser ?
R : k=0,6-0,8 offre le meilleur équilibre pour les convertisseurs buck. En dessous de k=0,5, les bénéfices d’entraînement sont en cadene. Au-dessus de k=0,9 rend l’inductance transitoire très faible (L×(1-k)), compliquant la compensation de boucles. Je conçois généralement pour k=0,70±0,05.
Q : Les inductances couplées fonctionnent-elles avec des phases non entrelacées ?
R : Non. Les avantages du couplage nécessitent des commutations de phase avec polarité opposée. Si les phases ne sont pas entrelacées, les champs magnétiques s’additionnent au lieu d’annuler — une performance moins efficace que discrète.
Q : Que se passe-t-il si une phase tombe en panne dans un système couplé ?
R : Les phases restantes perdent des avantages de couplage car elles manquent de champs complémentaires. Le courant d’ondulation augmente de 60 à 100 %, ce qui peut saturer l’inductance ou dépasser les limites du contrôleur. Concevoir pour une opération monophasée défaillante dans le pire cas si une tolérance aux pannes est requise.
Q : Puis-je utiliser des inductances couplées dans des convertisseurs flyback isolés ?
R : Ce n’est pas pour les sorties isolées — l’isolation empêche le couplage magnétique entre les secondaires. Vous pourriez accoupler plusieurs étages de cerf non isolés du côté primaire.
Q : Comment mesurer le coefficient de couplage sur une carte construite ?
R : Mesurer l’auto-inductance L1 et L2 indépendamment, puis mesurer l’inductance mutuelle M en appliquant du courant alternatif sur l’enroulement 1 et en mesurant la tension induite sur l’enroulement ouvert 2. Calculer k = M / √(L1×L2). On s’attend à ce que je mesure k 5-10 % en dessous de la fiche technique à cause des parasites des PCB.
Conclusion
Les inductances couplées transforment l’équation d’efficacité spatiale des convertisseurs de puissance multi-sorties, offrant une économie de 40 à 60 % sur la surface de la carte et une réponse transitoire plus rapide grâce au couplage magnétique. Dans les applications à fort volume et à espace limité comme les appareils mobiles et les systèmes informatiques, ces avantages justifient le coût des composants et la complexité de conception plus élevés.
Cependant, les inductances discrètes restent le choix pragmatique pour la majorité des applications multi-sorties. Leur simplicité de conception, leur comportement prévisible, leur meilleure disponibilité dans la chaîne d’approvisionnement et leur distribution thermique supérieure les rendent plus robustes pour les applications industrielles et automobiles, les produits sensibles au coût ou les conceptions nécessitant une régulation indépendante de la production.
La décision repose en fin de compte sur trois facteurs : les contraintes d’espace de la carte, l’économie du volume de production et les exigences spécifiques à chaque application en matière de régulation croisée et de performance thermique. Les inductances couplées excellent dans les applications très contraintes, à fort volume et critiques pour les transitoires. Les inductances discrètes servent mieux à des environnements thermiquement difficiles, des produits à long cycle de vie et des conceptions optimisées en termes de coûts où l’espace de la carte n’est pas le facteur limitant.
Aucune des deux approches n’est universellement supérieure — la réussite de la conception d’alimentation nécessite d’adapter la topologie magnétique à vos contraintes spécifiques, tout comme elle nécessite d’adapter la fréquence de commutation, l’architecture de contrôle et la sélection des composants aux besoins réels de l’application.
