Guide de conception du convertisseur buck : sélection, performance et application
Lors de la conception de la gestion de puissance pour les systèmes embarqués, l’électronique automobile ou les équipements industriels, le convertisseur buck est l’une des topologies DC-DC les plus largement utilisées. Il réduit efficacement les tensions d’entrée plus élevées pour réduire les sorties afin d’alimenter microcontrôleurs, capteurs et modules de communication. Choisir le bon nécessite de comprendre les paramètres clés, les compromis entre efficacité et coûts, ainsi que les écueils de conception qui peuvent nuire à la fiabilité.
Table des matières
- [Qu’est-ce qu’un convertisseur buck et comment fonctionne-t-il ?](#what-est-un-convertisseur de dollars-et-comment-il-travaille)
- [Paramètres clés pour la sélection du convertisseur buck] (#key-paramètres-pour-sélection-convertisseur buck)
- [Convertisseur buck vs. régulateur linéaire : quand utiliser chacun] (convertisseur-#buck vs-régulateur-linéaire-quand-utiliser-chacun)
- [Considérations de conception pour les applications à haute efficacité] (#design-considérations-pour-applications-haute-efficacité)
- [Erreurs de conception courantes et comment les éviter] (#common-erreurs-de-conception-et-comment-les éviter)
- FAQ
- Conclusion
Qu’est-ce qu’un convertisseur buck et comment fonctionne-t-il ?
Un convertisseur buck réduit la tension avec une efficacité de 85 à 95 %. Contrairement aux régulateurs linéaires qui brûlent l’excès de tension sous forme de chaleur, les convertisseurs buck utilisent un élément de commutation (MOSFET), une inductance, une diode (ou un redresseur synchro) et des condensateurs de sortie pour transférer l’énergie de manière efficace.

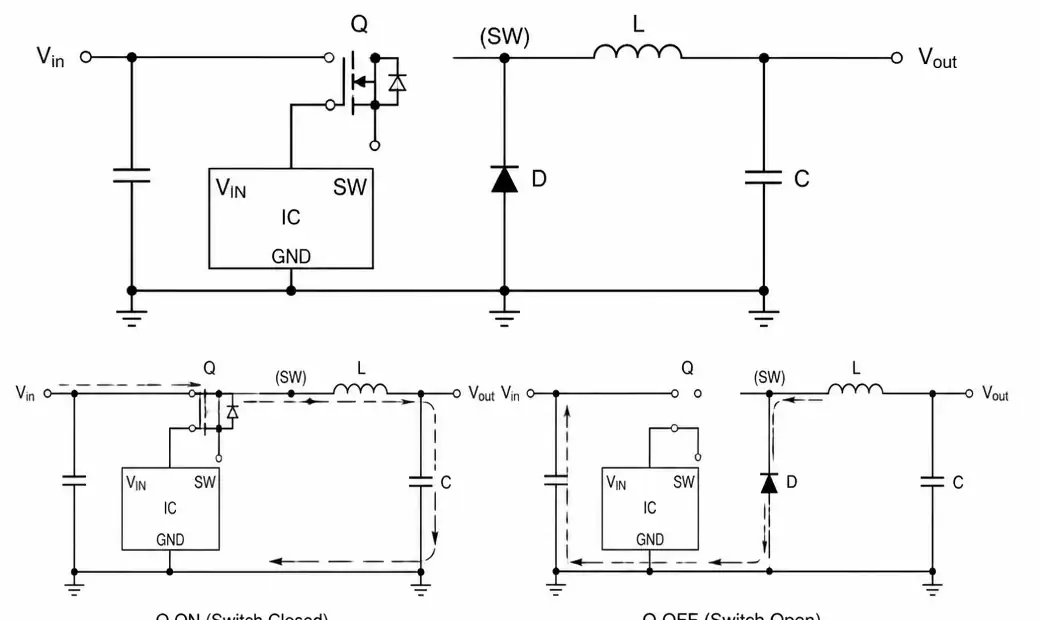

Topologie de circuit de base du convertisseur buck avec inductance de commutateur MOSFET et condensateur de sortie
L’interrupteur s’allume et s’éteint à une fréquence fixe (300 kHz à 2 MHz). Lorsqu’elle est allumée, le courant circule à travers l’inductance jusqu’à la charge, stockant de l’énergie. Lorsqu’il est éteint, le champ d’effondrement de l’inductance maintient le courant via la diode en rotation libre. Le cycle de travail fixe la tension de sortie : Vout = Vin × D.
Les convertisseurs buck synchrones remplacent la diode par un second MOSFET, réduisant les pertes de conduction et améliorant l’efficacité – préféré pour les applications alimentées par batterie où chaque point d’efficacité prolonge le temps d’exécution.
Paramètres clés pour la sélection du convertisseur buck
Concentrez-vous sur des paramètres qui impactent la performance, la gestion thermique et le coût.
| Paramètre | Plage typique | Impact sur la conception | Priorité |
|---|---|---|---|
| Plage de tension d’entrée | 4,5V – 60V | Doit gérer les transitoires du pire des cas | Élevé – vérifier la tolérance d’alimentation |
| Tension de sortie | 0,8V – 36V | Exigences de charge d’adaptation | Haut – compatibilité avec la charge |
| Courant de sortie | 0,5A – 30A+ | Détermine la dimension des étages de puissance | Charges élevées – de pointe et continues |
| Fréquence de commutation | 300 kHz – 2 MHz | Fréquence plus élevée = passifs plus petits, plus de pertes | Taille moyenne vs. efficacité |
| Efficacité | 85 % – 96 % | Impacts thermiques et durée de vie de la batterie | Haut – vérifiez à votre point de fonctionnement |
| Courant en repos | 10 μA – 5 mA | Critique pour les modes veille de la batterie | Haut pour la batterie, moyen pour le secteur |
| Régulation de la charge | ±1 % – ±5 % | Stabilité de sortie sous variation de charge | Moyen – serrer pour analogique |
| Régulation des lignes | ±0,5 % – ±2 % | Stabilité avec variation d’entrée | Moyen – critique pour l’automobile |
Pour l’automobile avec batterie 12V (plage 9V-16V), choisissez un appareil homologué pour au moins 18V. Pour les nœuds de capteurs IoT issus de cellules à monnaie, le courant d’arrêt domine l’efficacité de pointe.
La fréquence de commutation est importante : une fréquence plus élevée (1-2 MHz) réduit les inductances et les condensateurs mais augmente la perte de commutation et les EMI. Une puissance plus basse (300-500 kHz) améliore l’efficacité mais nécessite des passifs plus importants. Pour les applications sensibles au bruit comme l’audio ou l’analogique de précision, choisissez des fréquences en dehors de la bande du signal ou utilisez le spectre étalé.
Convertisseur buck vs. régulateur linéaire : quand utiliser chacun
Le choix dépend de la différence de tension, du courant de charge, des besoins en efficacité et de la sensibilité au bruit.
| Facteur | Convertisseur buck | Régulateur linéaire | Meilleure utilisation |
|---|---|---|---|
| Efficacité | 85 % – 96 % | (Vout/Vin) × à 100 % | Buck : courant élevé ou grande chute Vin-Vout |
| Dissipation d’énergie | Faible (perte de 5-15 %) | Haut : (Vin-Vout) × Iout | Linéaire : faible courant, petite chute |
| Bruit de sortie | Ondulation 20-100 mVpp | <10 μVrms | Linéaire : analogique de précision, RF |
| Réponse transitoire | Modéré (μs-ms) | Rapide (<1 μs) | Linéaire : chargements rapides |
| Nombre de composants | 6-10 parties | 2-3 parties | Linéaire : contraint en espace |
| Coût | 0,50 $ - 5,00 $ + | 0,10 $ à 1,00 $ | Linéaire : faible consommation sensible au coût |
| EMI | Modéré-élevé | Négligeable | Linéaire : sensible aux EMI |
| Courant de charge | 0,5A-30A+ | 0.1A-5A typique | Buck : applications à haute tendance |
De nombreux modèles utilisent les deux : un buck pour le rail principal (par exemple, 12V à 3,3V à 3A) suivi de régulateurs linéaires pour les circuits sensibles au bruit comme les références ADC ou les sections RF.
Pour un capteur alimenté par batterie aspirant 500 mA à 3,3V à partir de 3,7V Li-ion, un régulateur linéaire fonctionne à 89 % d’efficacité, dissipant 200 mW. Quand la batterie descend à 3,0V, elle ne peut plus se réguler. Un buck maintient une efficacité de >90 % jusqu’à 3,0V, ce qui permet d’obtenir une autonomie de batterie plus utilisable.

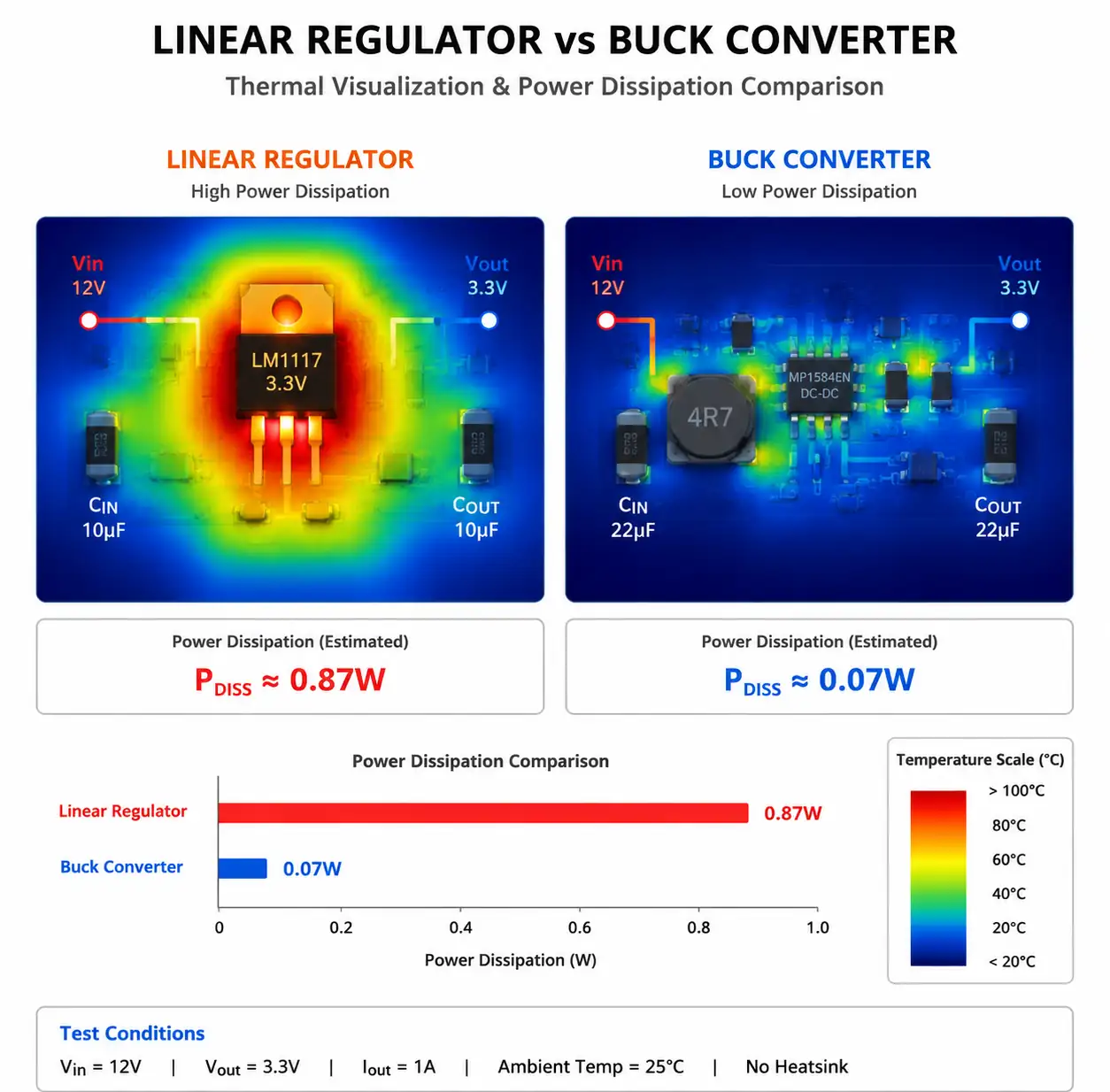

Comparaison thermique entre la dissipation de puissance par convertisseur buck et par régulateur linéaire
Considérations de conception pour les applications à haute efficacité
L’efficacité des fiches techniques en production nécessite une sélection minutieuse des composants, la disposition des circuits imprimés et l’optimisation des points de fonctionnement.
Sélection Inductante : L’inductance est le cœur. Ensembles de valeurs courant ondulé : ΔIL = (Vin - Vout) × D / (L × fsw). Ciblez 20 à 40 % du courant de sortie maximal pour une efficacité optimale. Surveillez la résistance DC et les pertes de cœur à votre fréquence. Les types blindés réduisent l’EMI mais ont un DCR plus élevé. Le courant de saturation doit dépasser le courant de crête de l’inductance (Iout + ΔIL/2) avec une marge de 20 %.

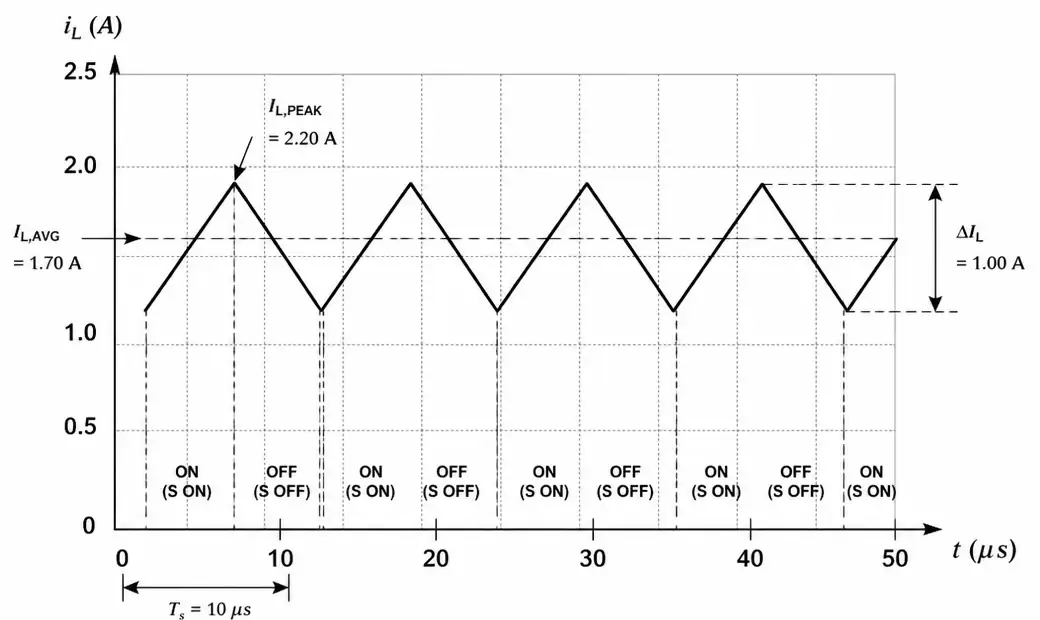

Convertisseur buck converteur de la forme d’onde du courant d’inductance montrant le courant en ondulation et la composante DC
Sélection des condensateurs : Les condensateurs d’entrée doivent supporter un courant d’ondulation élevé – utiliser des céramiques à faible ESR (X7R/X5R). Courant d’entrée RMS : Icin(rms) = Iout × √(D × (1-D)). Les condensateurs de sortie définissent la ripple et la réponse transitoire. Ripple possède des composantes capacitives (ΔVc = ΔIL / (8 × fsw × Cout)) et ESR (ΔVesr = ΔIL × ESR). Avec la céramique, l’ESR est négligeable.
Disposition du PCB : La boucle de commutation à fort courant – condensateur d’entrée passant par le nœud de commutateur vers l’inductance puis retour à la masse – doit être minimisée. Gardez la surface de la boucle en dessous de 1 cm². Tracez le retour de routage loin du nœud de commutation pour éviter le bruit de couplage. Utilisez des plans de masse continus avec des chemins de retour séparés pour courant élevé et faible courant se rejoignant à un point près du condensateur d’entrée.

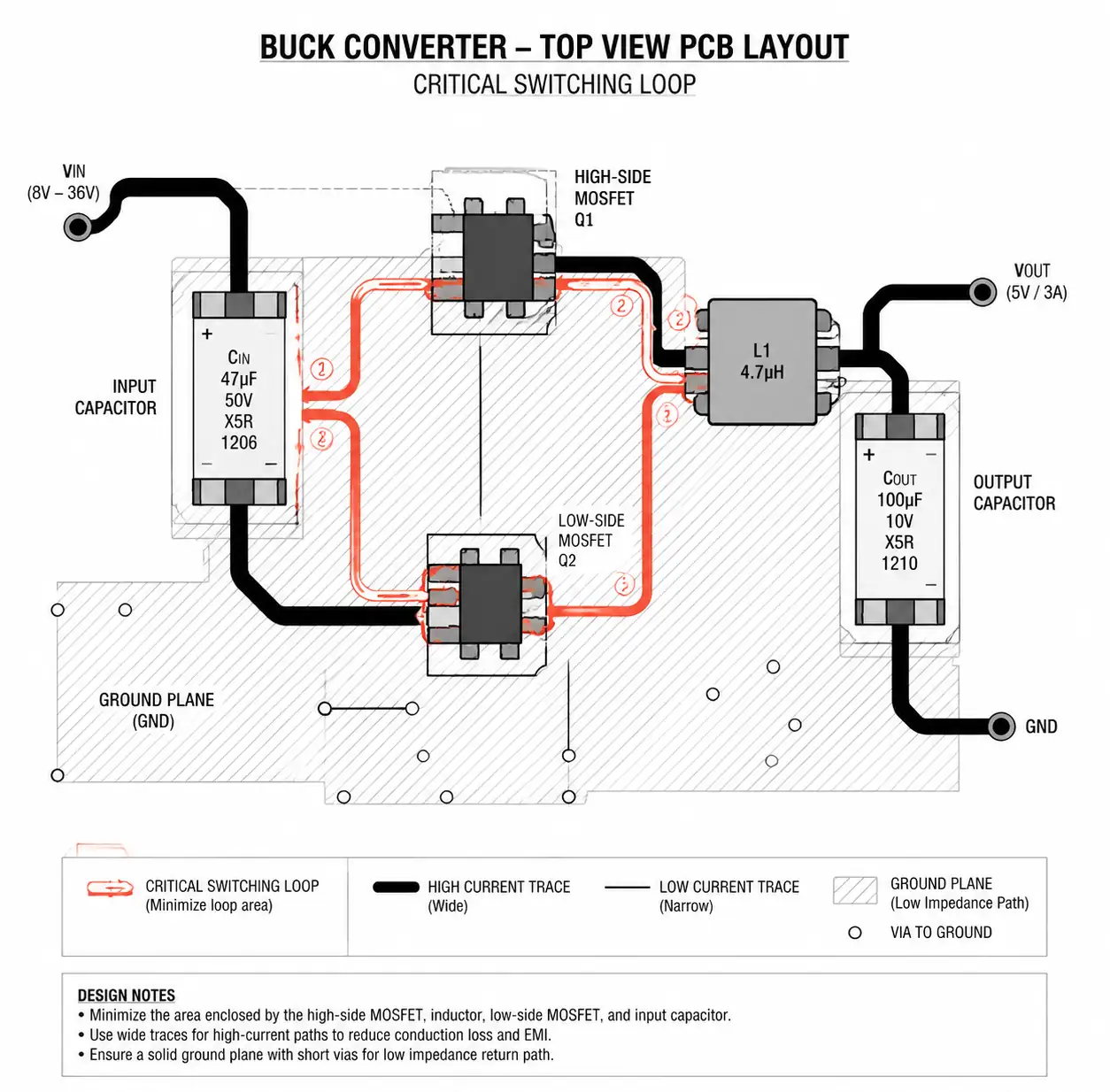

Disposition du circuit imprimé à convertisseur buck montrant une boucle de commutation critique à haut courant
Erreurs de conception courantes et comment les éviter
| Erreur | Symptôme | Cause profonde | Fix |
|---|---|---|---|
| Ondulation excessive | >200 mV ondulation, bruit audible | Insuffisance de Cout ou mauvaise mise en page | Plus de Cout, réduction de la boucle de commutation, ajout de céramiques |
| Sortie instable | Oscillation, bourdonnement sur les étapes de charge | Mauvaise compensation ou bruit de retour de lambeaux | Recalcul de la compensation, trace de rétroaction de bouclier |
| Faible efficacité en charge légère | Lourdes pertes au repos | Le contrôleur n’entre pas dans le saut d’impulsions | Convertisseur de pick avec transition automatique PFM/PWM |
| Arrêt thermique | Surchauffe en fonctionnement | Dissipation de puissance sous-estimée | Vérifier l’efficacité au point de fonctionnement, ajouter des vias thermiques |
| Oscillation sous-harmonique | Ripple à fsw/2 | Comp de pente insuffisant avec D>50 % | Activez la complaisance des pentes ou réduisez le cycle de travail |
| Défaillance du démarrage | La sortie ne régule pas | Capacité d’entrée insuffisante | Augmenter le Cin, ajuster le démarrage en douceur |
Un piège courant : les limites minimales de temps d’utilisation. Avec un Vin bien supérieur à celui de Vout (par exemple, 24V à 3,3V), le cycle de travail est petit (3,3/24 = 13,75 %). Si le temps minimum d’allumage est de 150 ns à 1 MHz, le service minimum est de 15 % – ce qui provoque des sauts d’impulsions et une forte ondulation. Correction : baisse la fréquence de commutation, choisis un contrôleur avec un temps d’allumage minimum plus court, ou utilise une conversion en deux étapes.
Un autre problème fréquent : la saturation de l’inductance pendant les étapes de charge. Un pas soudain de 0A à 5A peut pousser le courant de pic au-delà de la saturation, effondrant l’inductance et provoquant une baisse de tension. Limitez toujours la réponse transitoire selon les étapes de charge du pire des cas.

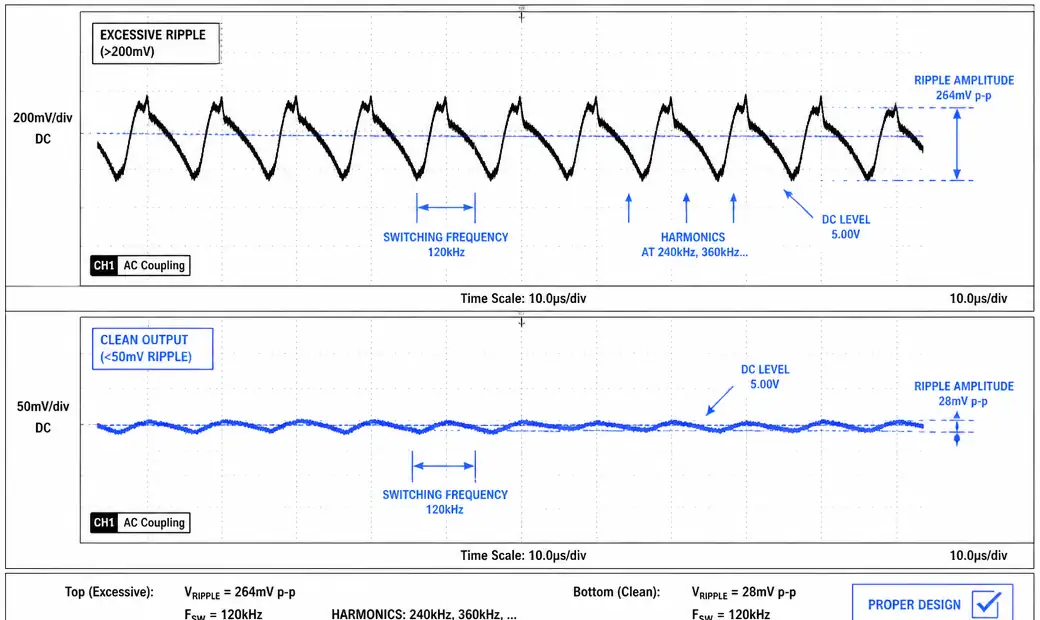

Forme d’onde ondulante de tension de sortie montrant une ondulation excessive due à une erreur de conception
FAQ
Quelle est la différence entre les convertisseurs buck synchrones et non synchrones ?
Le non-synchrone utilise une diode Schottky comme élément de roue libre ; synchronous le remplace par un MOSFET. Les convertisseurs synchronisés offrent une efficacité supérieure de 3 à 10 % à des courants de sortie élevés car la résistance sur le MOSFET surpasse la chute directe de la diode. Ils coûtent plus cher et nécessitent un contrôle du temps mort pour éviter les tirs à travers les ennemis. Choisissez la synchronisation pour les applications à batterie où l’efficacité est cruciale ; non-synchronisé pour les conceptions sensibles au coût et à faible courant.
Comment calculer la valeur de l’inductance pour mon convertisseur buck ?
Commencez avec le courant d’ondulation désiré (20-40 % de l’Iout max). Formule : L = (Vin - Vout) × Vout / (Vin × ΔIL × fsw). Exemple : Vin = 12V, Vout = 5V, Iout = 2A, fsw=500 kHz, ondulation à 30 % (ΔIL=0,6A) : L = (12-5) × 5 / (12 × 0,6 × 500k) = 9,7 μH. Choisissez le standard le plus proche (10 μH) avec un courant de saturation ≥ (2A + 0,3A) × 1,2 = 2,8 A.
Puis-je utiliser des convertisseurs buck dans les applications automobiles ?
Oui – mais l’automobile propose de larges plages d’entrée (6V-40V pour les systèmes 12V), des transitoires charge-dump (jusqu’à 100V) et une EMC stricte (CISPR 25). Choisissez des pièces AEC-Q100 avec Vin ≥ 45V et protection intégrée contre les transitoires. Utilisez des inductances blindées, un filtrage d’entrée, et suivez les consignes de disposition automobile. Envisagez la modulation à spectre étalé pour réduire les EMI.
Qu’est-ce qui cause le bruit audible dans les convertisseurs buck ?
Le bruit audible (1-20 kHz) provient généralement des effets piézoélectriques de condensateurs céramiques ou de la magnétostriction par inductances. Lorsque la fréquence ou les sous-harmoniques de commutation tombent dans la bande audio, la ripple de sortie fait vibrer physiquement les condensateurs. Corrections : passer à >25 kHz, utiliser des condensateurs polymères au lieu de céramiques, monter des capuchons avec une colle flexible, choisir des inductances à noyaux liés, ou utiliser un spectre étendu pour diffuser l’énergie acoustique.
Quelles spécifications de la fiche technique devrais-je vérifier en premier ?
Liste des priorités : tension d’entrée maximale ABS (doit dépasser les transitoires du pire cas avec marge), courant de sortie à votre température de fonctionnement (vérifiez les courbes de dégradation), efficacité à votre point Vin/Vout/Iout (pas seulement au pic), courant quiescent en mode fonctionnement, temps minimum de mise en marche et cycle de travail maximal (vérifiez la compatibilité avec votre rapport Vin/Vout), et options de fréquence de commutation. Confirmez que la topologie de contrôle (mode tension, courant ou COT) correspond à vos besoins de réponse transitoire et de stabilité.
Conclusion
Choisir le bon convertisseur buck signifie équilibrer l’efficacité, le coût, l’espace de la carte et les EMI tout en garantissant un fonctionnement fiable sur toute la plage de tension d’entrée et les conditions de charge. Pour des rapports Vin/Vout élevés et des charges supérieures à 500 mA, les bucks synchrones surpassent les régulations linéaires en termes d’efficacité. Vérifiez que le courant de saturation de l’inductance dépasse le courant de crête avec une marge de 20 %, les condensateurs répondent au courant RMS avec une réduction de la réduction, le temps minimum de mise en valeur soutient votre rapport de pire cas, et la disposition minimise la boucle de commutation. Pour l’automobile ou l’industrie, assurez-vous d’avoir la protection AEC-Q100 et les cas transitoires. Étapes suivantes : télécharger des fiches techniques et comparer l’efficacité à votre point d’exploitation, récupérer les modules d’évaluation des meilleurs candidats, utiliser les outils de sélection des fabricants, et engager tôt les FAE pour des conceptions critiques.
