A4988 vs pilotes de moteurs pas à pas DRV8825 : Guide complet de sélection (2026)

Choisir entre l’A4988 et DRV8825 pilotes de moteurs pas à pas a un impact sur la livraison de couple, la gestion thermique, la qualité des mouvements et le coût du système. Les deux partagent la même empreinte et la même brochette, mais leurs caractéristiques électriques diffèrent considérablement — ce guide vous aide à adapter les capacités du pilote à vos besoins moteur et applicatif.

Table des matières

  1. Spécifications techniques clés comparées
  2. Analyse des performances : gestion du courant et thermique
  3. Capacités de micro-pas et qualité des mouvements
  4. [Guide de sélection de candidature](guide #application)
  5. [Considérations de conception et erreurs courantes] (#design-considérations)
  6. FAQ
  7. Conclusion

1. Spécifications techniques clés comparées

Paramètre A4988 DRV8825 Impact pratique
Tension maximale du moteur 35V 45V DRV8825 supporte des moteurs à haute tension pour un couple accru
Courant continu par phase 1A (pas de dissipateur thermique) 1,5A (sans dissipateur) DRV8825 entraîne des moteurs plus gros sans refroidissement supplémentaire
Courant de crête par phase 2A 2.2A Les deux supportent de brèves pics de courant lors de l’accélération
Micropas maximal 1/16 étape Pas 1/32 DRV8825 offre une résolution plus fine pour un mouvement plus fluide
Largeur minimale d’impulsion par pas 1 μs 1,9 μs L’A4988 répond plus rapidement aux signaux à pas à grande vitesse
Tension d’alimentation logique 3-5,5V 2,5-5,25V Les deux compatibles avec la logique 3,3V et 5V
Résistance thermique (θJA) 45°C/W 28°C/O DRV8825 dissipe la chaleur plus efficacement
Caractéristiques de protection Thermique, surcourant Thermique, surcourant, UVLO DRV8825 ajoute un verrouillage sous tension

Les tensions et courants plus élevés du DRV8825 conviennent aux moteurs NEMA 17 et NEMA 23 plus grands, tandis que l’A4988 reste économique pour les moteurs plus petits. La différence de résistance thermique devient critique dans les systèmes fermés — la θJA plus faible du DRV8825 permet des courants plus élevés sans arrêt thermique.

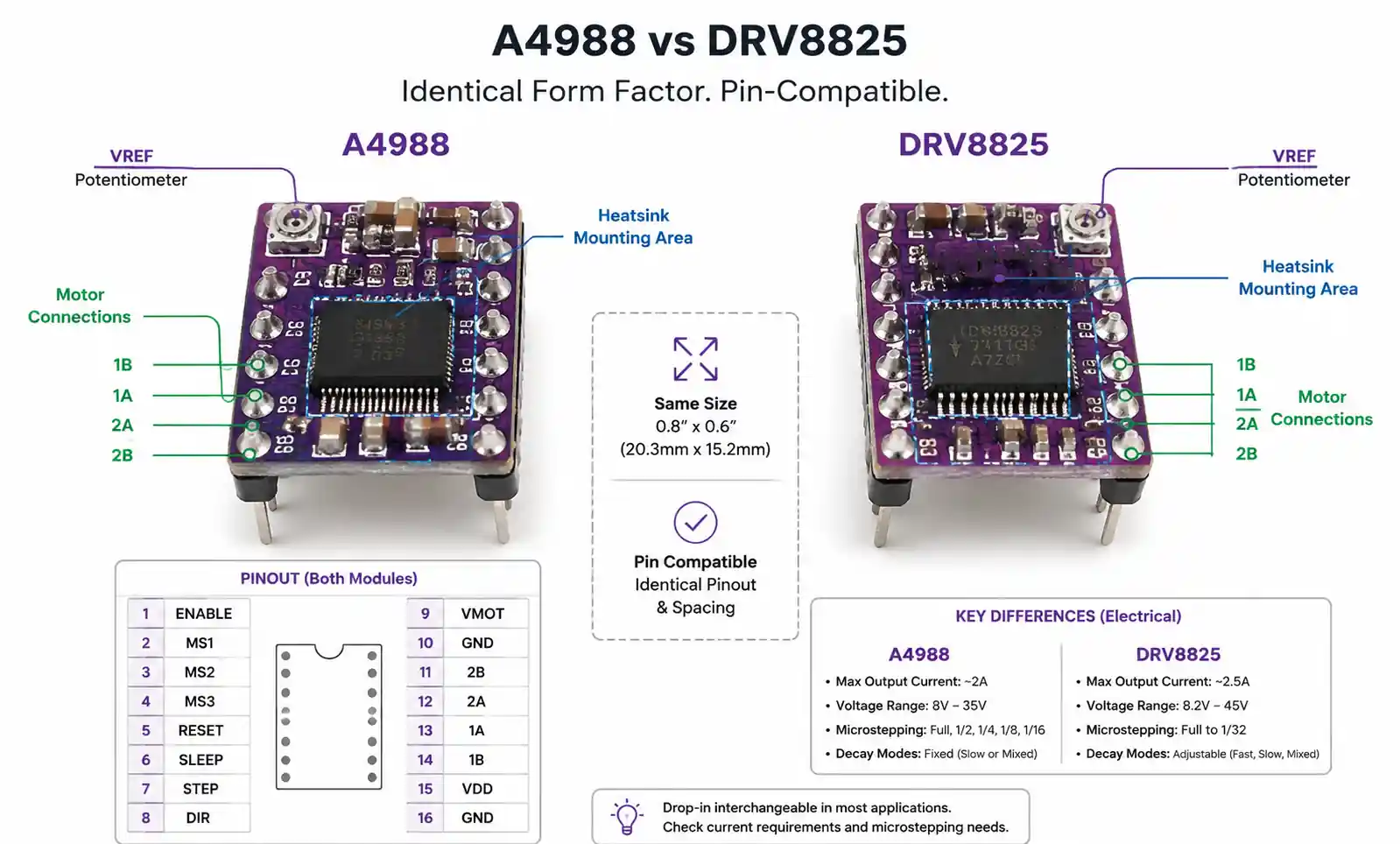

1-a4988-drv8825-side-by-side-comparison

2. Performance : Gestion du courant et gestion thermique

Les deux conducteurs utilisent la régulation du courant de l’hélicoptère via VREF : I_limit = VREF / (8 × R_sense). Avec des résistances sensorielles standard de 0,1Ω, le VREF de 0,4V à 2,0V couvre la plupart des petits et moyens moteurs pas à pas.

La capacité continue de 1A de l’A4988 limite la sélection des moteurs aux moteurs NEMA 14 plus petits ou NEMA 17 à faible courant. Dépasser cette limite déclenche une coupure thermique à ~150°C à la température de jonction. La capacité nominale de 1,5A de la DRV8825 s’étend aux moteurs NEMA 17 standards (1,2-1,5A par phase), courants dans les imprimantes 3D et les petites applications CNC.

Comparaison des performances thermiques

Conditions de fonctionnement A4988 Augmentation de la température DRV8825 Augmentation de la température Exigence du dissipateur thermique
0,5A, 24V, 25°C ambiant ~20°C ~12°C Aucun
1,0A, 24V, 25°C ambiant ~60°C ~35°C Recommandé pour A4988
1,5A, 24V, 25°C ambiant Risque d’arrêt ~55°C Recommandé pour DRV8825
2,0A, 24V, 25°C ambiant Pas sûr ~85°C Obligatoire pour DRV8825

Monter un dissipateur réduit la température de jonction de 20 à 30°C, prolongeant le courant sûr de ~30 %. Au-delà de 1,2A continu, le refroidissement à air forcé devient nécessaire, quel que soit le choix du pilote. Le plus faible RDS(on) du DRV8825 (0,38Ω contre 0,5Ω) réduit directement les pertes I²R, générant moins de chaleur par ampère délivré.

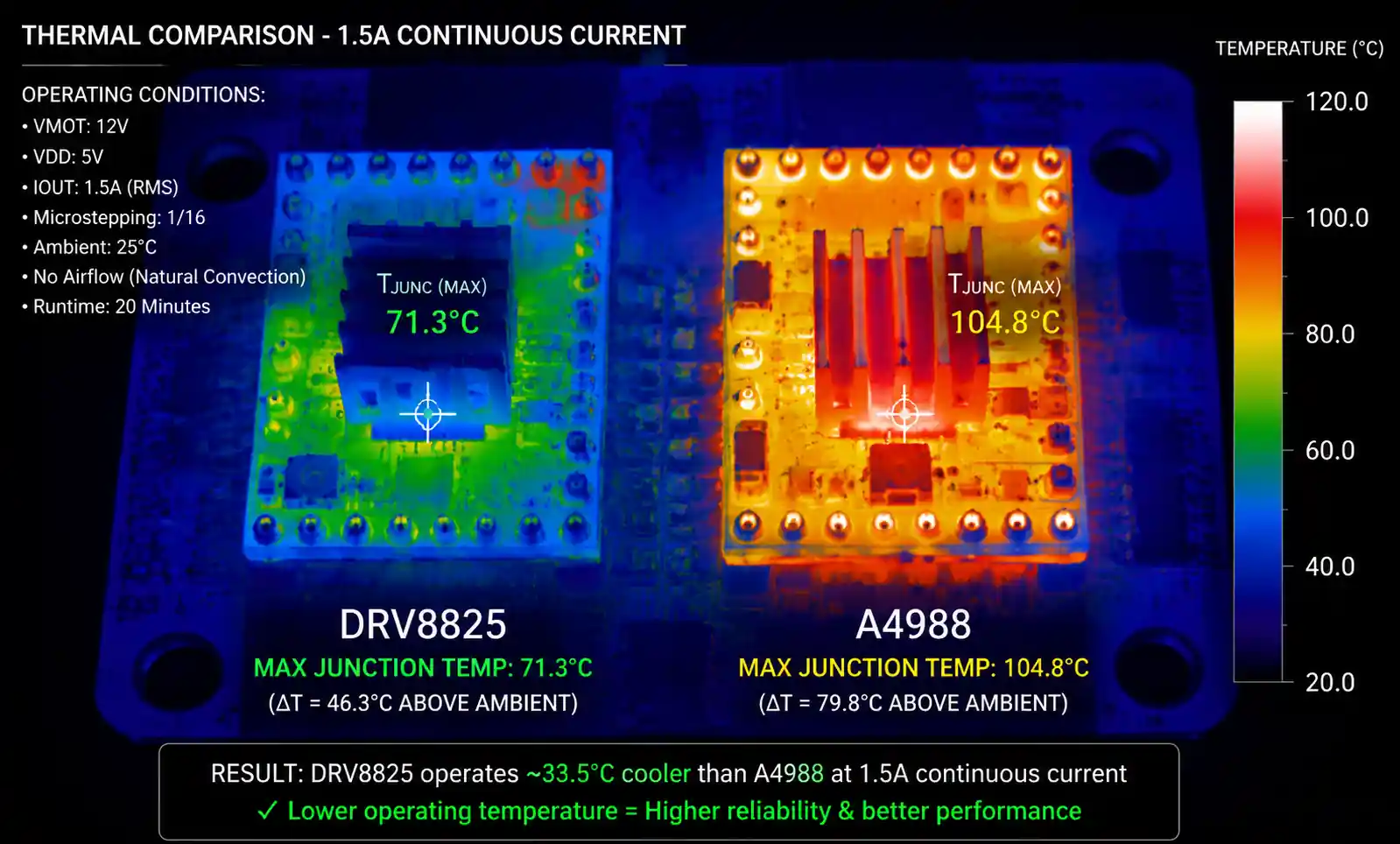

2-thermal-imaging-driver-comparison

3. Capacités de micro-pas et qualité des mouvements

L’A4988 propose cinq réglages (plein jusqu’au 1/16), tandis que le DRV8825 en propose six (jusqu’au 1/32). Pour un moteur à 200 pas, l’A4988 atteint 3200 pas/révolution contre 6400 pour le DRV8825.

Au-delà du micro-pas de 1/16, l’amélioration de la précision positionnelle devient marginale en raison du couple de détente moteur et des limitations de régulation du courant. Le mode 1/32 du DRV8825 est surtout utile pour réduire la résonance des médiums et le bruit audible plutôt que la résolution réelle à 6400 positions.

À basse vitesse (<500 pas/seconde), un microstep plus élevé réduit les vibrations — visibles en qualité d’impression ou en finition de surface. À haute vitesse (>5000 pas/seconde), les bénéfices du micro-step diminuent et les performances dépendent davantage du choix moteur et du réglage de l’accélération.

Le micro-pas plus fin du DRV8825 réduit la ripple de couple de 5-8 % (A4988 à 1/16) à 3-5 %. Pour les applications à vitesse constante comme les curseurs de caméra ou les systèmes de distribution, cette différence est mesurable et affecte la qualité de la sortie.

4. Guide de sélection des candidatures

Application Taille du moteur Pilote recommandé Raison clé
Imprimante 3D (Standard) NEMA 17, 1.2-1.5A DRV8825 La capacité de courant, mode 1/32 réduit les artefacts
Imprimante 3D (Budget) NEMA 17, 0.8-1.0A A4988 Coût plus bas, courant suffisant
Fraiseuse CNC (Petite) NEMA 23, 1.5-2.0A DRV8825 avec dissipateur thermique Courant/tension plus élevé, performance thermique
Curseur de caméra NEMA 14/17 DRV8825 Mouvement plus fluide à partir du micro-pas 1/32
Graveur laser NEMA 17, 1.0-1.2A Soit Choisissez en fonction des exigences de vitesse
Articulation du bras robotique NEMA 17, 1.0-1.5A DRV8825 Résolution plus élevée pour un mouvement angulaire lisse
Pick-and-Place NEMA 17, 1.2A A4988 Réponse plus rapide pour accélérer rapidement

Choisissez A4988 lorsque : Le courant moteur ≤1A, le budget est principal, les impulsions à pas >150 kHz, ou le démarrage-arrêt rapide domine.

Choisissez DRV8825 quand : Le courant moteur >1A, la tension d’alimentation approche 30V, la fluidité du mouvement est critique, les températures ambiantes dépassent 35°C, ou une résolution maximale de micro-stepping est nécessaire.

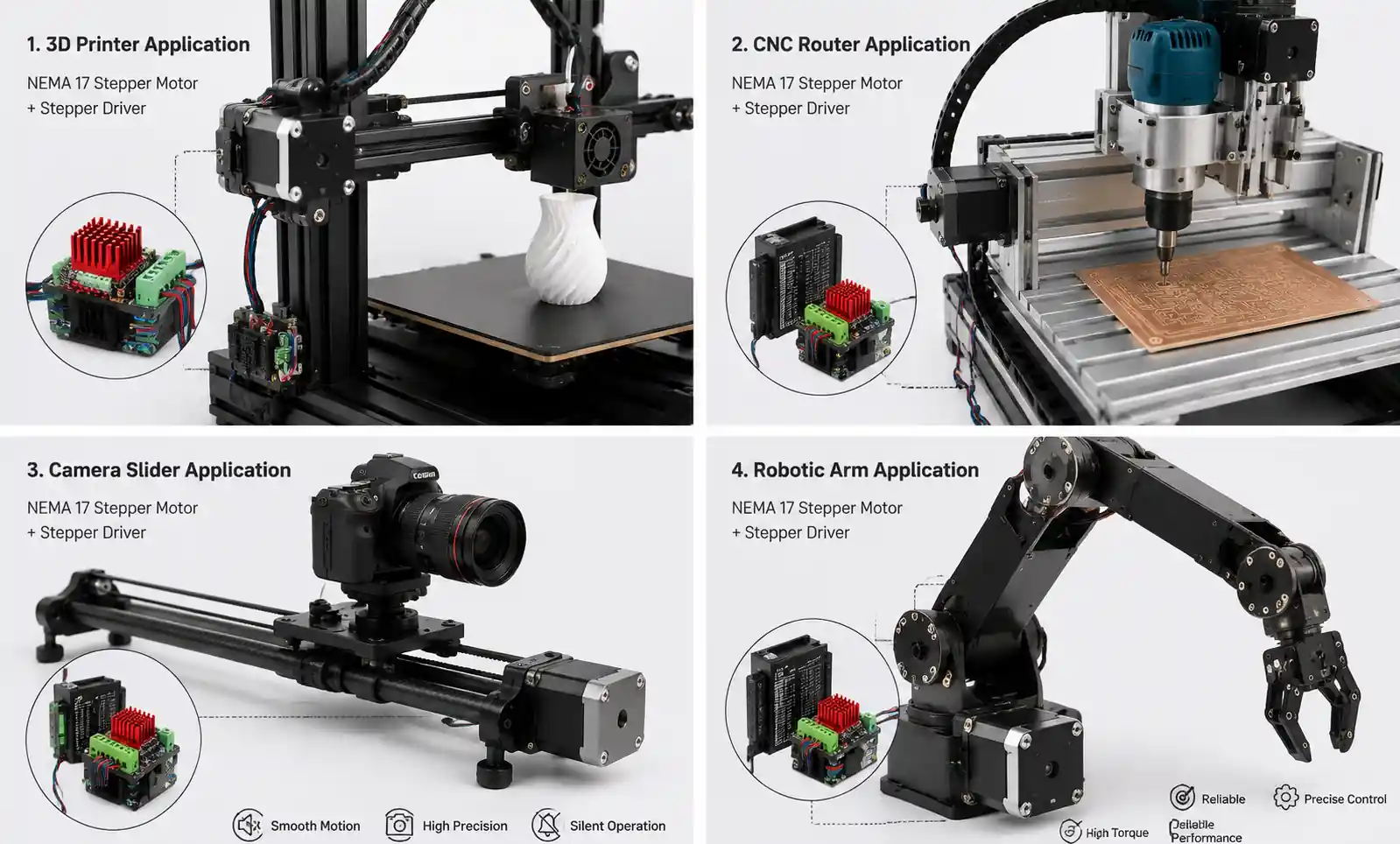

4-application-examples-collage

5. Considérations de conception et erreurs courantes

Alimentation : Inclure la capacité en vrac — électrolytique minimum 100μF + 0,1μF céramique par haut-parleur. Une capacité insuffisante provoque des pics de tension pouvant dépasser la limite de 35V de l’A4988. Pour plusieurs conducteurs, calculez le pic de consommation : N_drivers × I_max × 1,4, avec une marge de 20 %.

Réglage VREF : Mesure avec le pilote alimenté mais sans moteur connecté. Calculer : VREF = I_desired × 8 × R_sense. Pour R_sense = 0,1Ω et I_desired = 1A : VREF = 0,8V. Pour le courant RMS (hachage sinusoïdal), multipliez par 0,7 pour fixer le RMS à 70 % de la valeur maximale nominale.

Disposition du PCB : Le tampon thermique exposé doit être soudé à un plan de masse avec plusieurs via thermiques (minimum 4, 0,3 mm de diamètre). Sans des vias appropriés, la chaleur ne peut pas s’échapper, réduisant la capacité de courant de 30 à 40 %. Au-dessus de 1,2A, ajoutez un dissipateur thermique (10-15°C/W).

Erreurs courantes à éviter

Erreur Conséquence Prévention
Connecter/déconnecter le moteur sous alimentation Dommages au conducteur Éteignez toujours d’abord
Découplage insuffisant Les pics de tension dépassent les valeurs nominales 100μF + 0,1μF par haut-parleur
Courant trop haut Surchauffe du moteur Réglé à 70-80 % de la puissance moteur
Dissipateur thermique manquant à fort courant Arrêt thermique Ajouter un dissipateur au-dessus de 1A continu
Pas de marge de tension sur le VMOT Affaissement de tension pendant le mouvement Maintenir 2V au-dessus de la puissance moteur
Activer le flottement de broches Comportement imprévisible Tirez explicitement ENABLE high ou low

6. Questions fréquemment posées

Puis-je remplacer l’A4988 par un DRV8825 sans changement de circuit ?

Oui, même brochage et empreinte. Ajustez le VREF et vérifiez que la tension d’alimentation ne dépasse pas 35V. La configuration du microstepping diffère — le DRV8825 utilise des broches MODE2 pour le mode 1/32.

Qu’est-ce qui cause la vibration de résonance ?

Les moteurs pas à pas ont des résonances naturelles (généralement 100-300 Hz) où le couple chute et les vibrations augmentent. Un micro-pas plus élevé déplace l’opération loin des points de résonance. Le mode 1/32 de la DRV8825 offre plus d’options de réglage.

Comment calculer la vitesse maximale ?

Max_RPM ≈ (V_supply × 60) / (8 × L × I × steps_per_rev × microstep_factor). Pour un NEMA 17 (3mH, 1,2A) à 24V avec micro-pas 1/16 : ≈156 tr/min. Une tension plus élevée (DRV8825 45V) augmente la vitesse maximale.

Est-ce que ces moteurs fonctionnent avec des moteurs unipolaires ?

Les deux sont conçus uniquement pour les moteurs bipolaires. Les moteurs unipolaires peuvent être utilisés en mode bipolaire en laissant les prises centrales déconnectées, mais le couple est réduit à ~30 %.

Pourquoi le conducteur chauffe-t-il quand il s’arrête ?

Les entraîneurs pas à pas maintiennent le courant de maintien (égal au maximum configuré) pour éviter la rotation de l’arbre. À 1A, attendez-vous à une dissipation continue de 0,8 à 1,2W. Pour de longues périodes d’inactivité, réduisez le courant via le contrôleur ou désactivez avec ENABLE.

Quelle est la différence pratique entre 1/16 et 1/32 ?

La différence de précision du positionnement est minime — les deux dépassent la résolution du système mécanique. Le 1/32 réduit principalement le bruit audible et offre un mouvement plus fluide lors de l’impression 3D ou des mouvements de caméra. Le couple est inférieur de 5 à 10 % à 1/32. Choisissez 1/32 pour le bruit et la qualité de mouvement, pas pour la précision du positionnement.

Puis-je avoir des haut-parleurs parallèles pour plus de courant ?

Non. La détection indépendante du courant interfère. Pour les moteurs >2A, utilisez des haut-parleurs à courant plus élevé (TB6600, DM542) supportant 4-8A par phase.

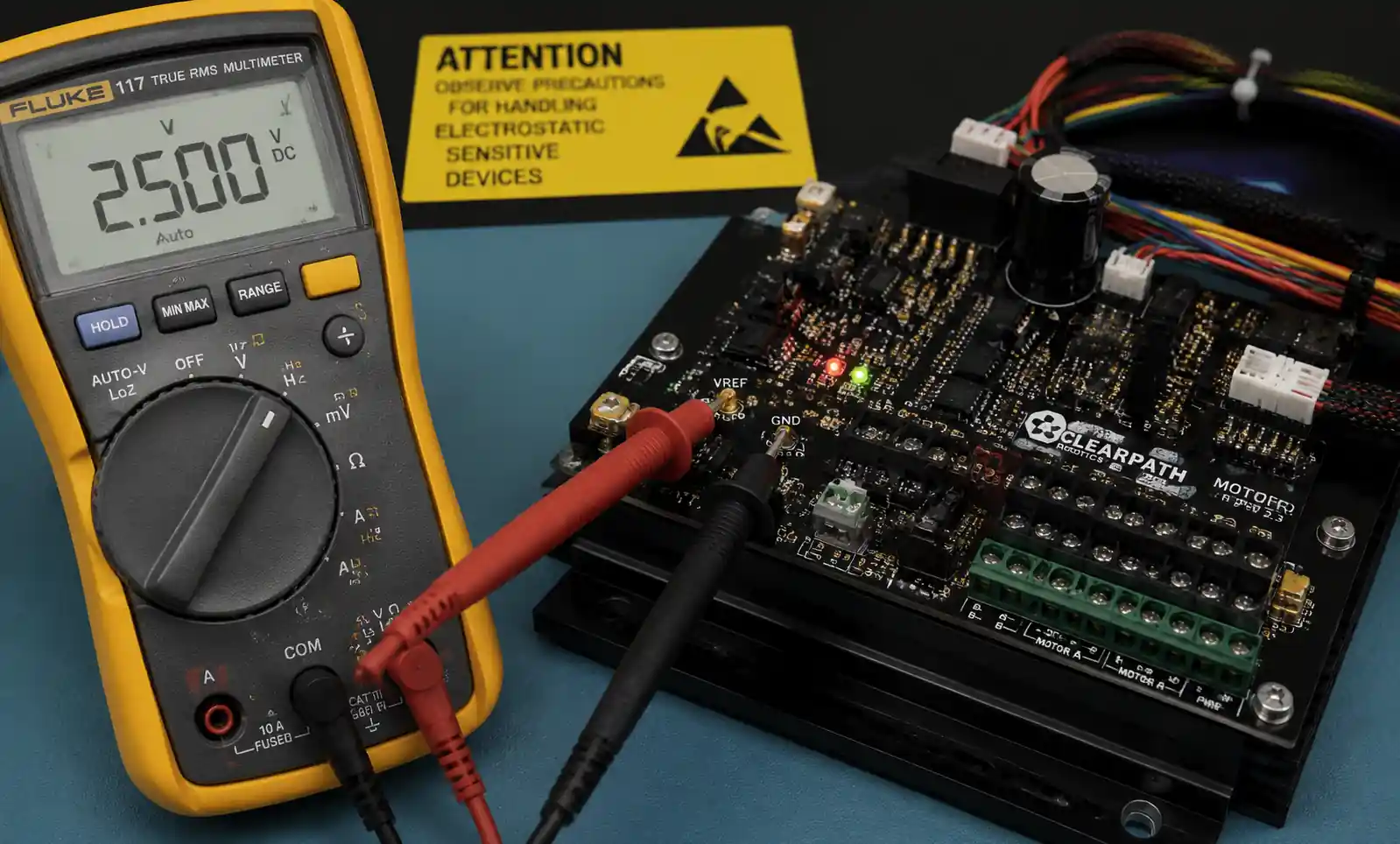

5-vref-measurement-setup

7. Conclusion

Choisissez A4988 lorsque : Les moteurs évalués ≤1A, cycles de travail modérés, conceptions sensibles au coût ou fréquences d’escalier approchent 200 kHz.

Choisissez DRV8825 quand : Moteurs évalués >1A, températures ambiantes élevées, ou mouvement le plus fluide avec un bruit acoustique minimal requis. Sa puissance nominale de 45V offre une marge de manœuvre pour des moteurs plus grands ou un survoltage pour augmenter le couple à haute vitesse.

Avant de finaliser : vérifiez le courant nominal par phase du moteur (choisissez le driver délivrant 120 % avec un refroidissement adéquat), la tension d’alimentation (restez dans les limites) et les exigences de micro-pas (ajustez votre précision de positionnement et les spécifications de bruit). Pour les prototypes, tester les deux pilotes avec votre moteur spécifique et votre système mécanique révèle les différences de performance les plus claires.

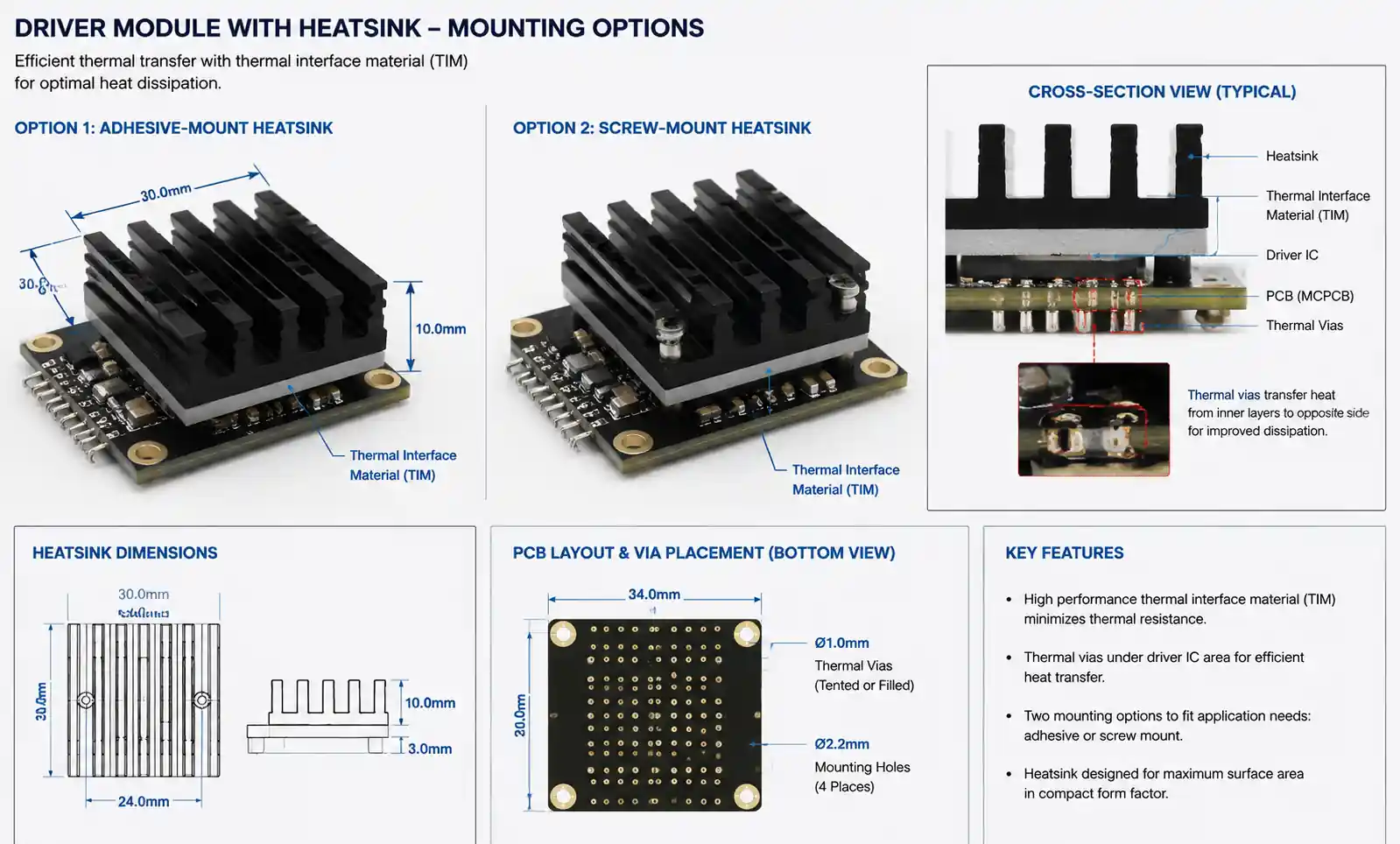

6-thermal-management-heatsink-installation
